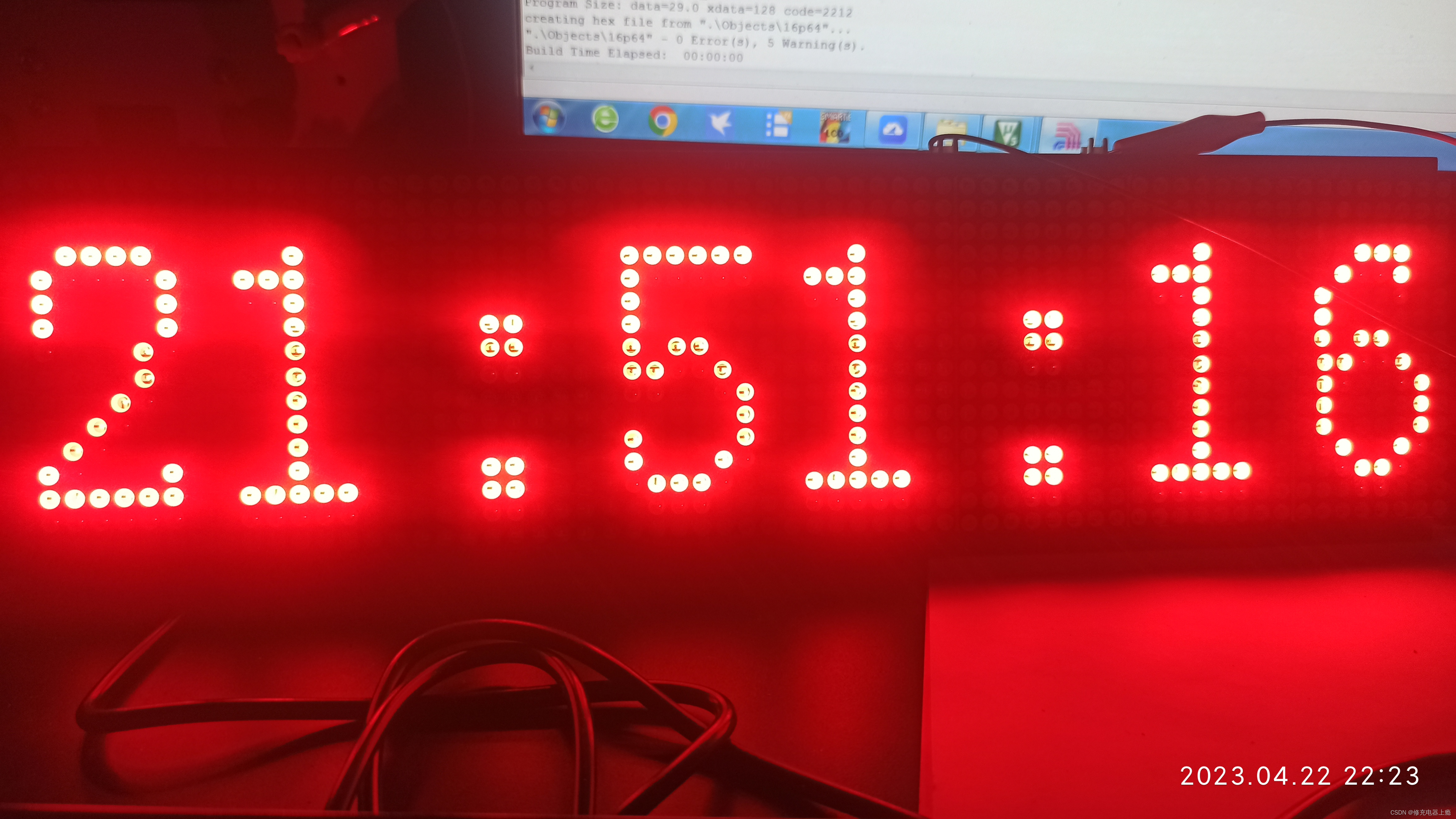

STC89C52RC 驱动16x64LED点阵模块驱动记录（五）DS1302时钟

[复制链接]
sujing***
  • 打卡等级：以坛为家II
  • 打卡总天数：513
  • 最近打卡：2025-05-07 08:04:39

17

主题

65

回帖

1674

积分

金牌会员

积分
1674
发表于 2023-11-24 21:58:38 | 显示全部楼层 |阅读模式
1.main.c

  1. #include <STC89C5xRC.H>

  2.

  3. #include <intrins.h>

  4. #include <absacc.h>

  5. #include "ds1302.h"

  6. #include "Timer0.h"

  7.

  8. #define FLASH_ADDR_BASE 0x0000

  9.

  10. sbit SH_CP = P1^5;

  11. sbit DS = P2^7;

  12. sbit ST_CP = P1^6;

  13.

  14. typedef unsigned int Uint16;

  15. typedef unsigned char Uint8;

  16.

  17. unsigned char code Table_Number[][16] =

  18. {

  19. {0xFF,0xFF,0xE7,0xDB,0xBD,0xBD,0xBD,0xBD,0xBD,0xBD,0xBD,0xDB,0xE7,0xFF,0xFF,0xFF},/*"0",0*/

  20.

  21. {0xFF,0xFF,0xC1,0xF7,0xF7,0xF7,0xF7,0xF7,0xF7,0xF7,0xF7,0xF1,0xF7,0xFF,0xFF,0xFF},/*"1",1*/

  22.

  23. {0xFF,0xFF,0x81,0xBD,0xFB,0xF7,0xEF,0xDF,0xDF,0xBD,0xBD,0xBD,0xC3,0xFF,0xFF,0xFF},/*"2",2*/

  24.

  25. {0xFF,0xFF,0xE3,0xDD,0xBD,0xBF,0xBF,0xDF,0xE7,0xDF,0xBD,0xBD,0xC3,0xFF,0xFF,0xFF},/*"3",3*/

  26.

  27. {0xFF,0xFF,0x87,0xDF,0xDF,0x81,0xDD,0xDD,0xDB,0xDB,0xD7,0xCF,0xDF,0xFF,0xFF,0xFF},/*"4",4*/

  28.

  29. {0xFF,0xFF,0xE3,0xDD,0xBD,0xBF,0xBF,0xD9,0xE5,0xFD,0xFD,0xFD,0x81,0xFF,0xFF,0xFF},/*"5",5*/

  30.

  31. {0xFF,0xFF,0xE7,0xDB,0xBD,0xBD,0xBD,0xD9,0xE5,0xFD,0xFD,0xDB,0xC7,0xFF,0xFF,0xFF},/*"6",6*/

  32.

  33. {0xFF,0xFF,0xF7,0xF7,0xF7,0xF7,0xF7,0xF7,0xEF,0xEF,0xDD,0xDD,0x81,0xFF,0xFF,0xFF},/*"7",7*/

  34.

  35. {0xFF,0xFF,0xC3,0xBD,0xBD,0xBD,0xDB,0xE7,0xDB,0xBD,0xBD,0xBD,0xC3,0xFF,0xFF,0xFF},/*"8",8*/

  36.

  37. {0xFF,0xFF,0xE3,0xDB,0xBF,0xBF,0xA7,0x9B,0xBD,0xBD,0xBD,0xDB,0xE7,0xFF,0xFF,0xFF},/*"9",9*/

  38.

  39. {0xFF,0xFF,0xE7,0xE7,0xFF,0xFF,0xFF,0xFF,0xE7,0xE7,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF},/*":",10*/

  40.

  41. };

  42.

  43. unsigned char xdata Table_BUFF[128];

  44.

  45. unsigned char KeyNumber,MODE,TimeSetSelect,TimeSetFlashFlag;

  46. void TimeSet();

  47. unsigned char YEAR(unsigned char year,month);

  48.

  49. void delayms(unsigned int m)

  50. {

  51.         int i,j;

  52.         for(i=0; i<m; i++)

  53.                 for(j=0; j<120; j++);

  54. }

  55.

  56.

  57. void HC595(unsigned char dat)

  58. {

  59.         unsigned char j;

  60.         for(j=0;j<8;j++)

  61.         {

  62.                 SH_CP = 0;        //为移位准备

  63.                 DS = dat & 0x01;        //先低位

  64.                 dat=dat>>1;

  65.                 SH_CP =1;          //上升沿，移位

  66.         }

  67. }

  68.

  69.

  70. void Matrix16x16(unsigned char num)

  71. {

  72.         unsigned char k,i;

  73.         unsigned int m,n;

  74.         unsigned char Char_num=num*32;

  75.

  76. //        for(m=0;m<Char_num;m++)

  77. //        {

  78.

  79.                 for(n=0;n<32;n++)

  80.                 {

  81.                         for(k=0;k<16;k++)

  82.                         {

  83.

  84.                                 for(i=0;i<num;i++)

  85.                                 {

  86.                                         HC595(Table_BUFF[(16*2*i+k)]);                //下半部分，不动

  87.                                         HC595(Table_BUFF[(16*(2*i+1)+k)]);                //上半部分，不动

  88.                                 }

  89.

  90.                                 ST_CP = 0;

  91.                                 ST_CP = 1; //并行输出

  92.                                 P1=k;

  93.                                 //P1=0xFF;

  94.                                 //delayms(1);

  95.                         }

  96.                 }

  97.         //}

  98. }

  99.

  100.

  101. void makeTimeString(){

  102.         Uint8 i,j;

  103.         Uint8 h,l;

  104.         for(i=3;i<=3;i++)

  105.         {

  106.                 for(j=0;j<16;j++)

  107.                 {

  108.                         h=DS1302_Time[i]/10;

  109.                         l=DS1302_Time[i]%10;

  110.

  111.

  112.                         Table_BUFF[(i-3)*16+j]=Table_Number[h][j];

  113.                         Table_BUFF[(i-2)*16+j]=Table_Number[l][j];

  114.                 }

  115.         }

  116.         for(j=0;j<16;j++)

  117.         {

  118.                 h=DS1302_Time[i]/10;

  119.

  120.                 //Table_BUFF[32+j]=Table_Number[h][j];

  121.                 Table_BUFF[48+j]=Table_Number[h][j];

  122.         }

  123.         for(j=0;j<16;j++)

  124.         {

  125.                 //Table_BUFF[48+j]=Table_Number[10][j];

  126.                 Table_BUFF[32+j]=Table_Number[10][j];

  127.         }

  128.                 for(j=0;j<16;j++)

  129.         {

  130.                 //Table_BUFF[64+j]=Table_Number[10][j];

  131.                 Table_BUFF[80+j]=Table_Number[10][j];

  132.         }

  133.

  134.                 for(j=0;j<16;j++)

  135.                 {

  136.

  137.                         l=DS1302_Time[i]%10;

  138.                         //Table_BUFF[80+j]=Table_Number[l][j];

  139.                         Table_BUFF[64+j]=Table_Number[l][j];

  140.

  141.                 }

  142.

  143.

  144.         for(i=5;i<=5;i++)

  145.         {

  146.                 for(j=0;j<16;j++)

  147.                 {

  148.                         h=DS1302_Time[i]/10;

  149.                         l=DS1302_Time[i]%10;

  150.                         //Table_BUFF[(i+2)*16+j]=Table_Number[h][j];

  151.                         //Table_BUFF[(i+1)*16+j]=Table_Number[l][j];

  152.                         Table_BUFF[(i+1)*16+j]=Table_Number[h][j];

  153.                         Table_BUFF[(i+2)*16+j]=Table_Number[l][j];

  154.                 }

  155.         }

  156.

  157.

  158. }

  159. void main(){

  160.

  161.         DS1302_Init();

  162.         //Timer0_Init();

  163.         DS1302_SetTime();

  164.

  165.         while(1){

  166.                 DS1302_ReadTime();

  167.                 makeTimeString();

  168.                 Matrix16x16(4);

  169.                 //delayms(100);

  170.         }

  171. }

  172.

  173.

  174.

  175. //定时器

  176. void Timer0_Routine() interrupt 1

  177. {

  178.         static unsigned int count0 = 0;

  179.         TL0 = 0x18;                //设置定时初值

  180.         TH0 = 0xFC;                //设置定时初值

  181.         count0++;

  182.         //if(count0 == 600){

  183.         if(count0 == 600){

  184.                 count0 = 0;

  185.                 //TimeSetFlashFlag=!TimeSetFlashFlag;

  186.                 DS1302_ReadTime();

  187.                 makeTimeString();

  188.                 Matrix16x16(4);

  189.         }

  190.

  191. }

  192.

  193.

  194. //修改

  195. void TimeSet(){

  196.         //选择需要更改的位

  197.         if(KeyNumber == 2)

  198.         {

  199.                 TimeSetSelect++;

  200.                 TimeSetSelect%=6;

  201.         }

  202.         //增加更改位的数，并判断是否越界

  203.         if(KeyNumber == 3)

  204.         {

  205.                 DS1302_Time[TimeSetSelect]++;

  206.                 if(DS1302_Time[0]>99){DS1302_Time[0]=0;}

  207.                 if(DS1302_Time[1]>12){DS1302_Time[1]=1;}

  208.

  209.                 if(YEAR(DS1302_Time[0]+2000,DS1302_Time[1])==31)

  210.                 {

  211.                         if(DS1302_Time[2]>31){DS1302_Time[2]=1;}

  212.                 }

  213.                 if(YEAR(DS1302_Time[0]+2000,DS1302_Time[1])==30)

  214.                 {

  215.                         if(DS1302_Time[2]>30){DS1302_Time[2]=1;}

  216.                 }

  217.                 if(YEAR(DS1302_Time[0]+2000,DS1302_Time[1])==29)

  218.                 {

  219.                         if(DS1302_Time[2]>29){DS1302_Time[2]=1;}

  220.                 }

  221.                 if(YEAR(DS1302_Time[0]+2000,DS1302_Time[1])==28)

  222.                 {

  223.                         if(DS1302_Time[2]>28){DS1302_Time[2]=1;}

  224.                 }

  225.

  226.                 if(DS1302_Time[3]>24){DS1302_Time[3]=0;}

  227.                 if(DS1302_Time[4]>59){DS1302_Time[4]=0;}

  228.                 if(DS1302_Time[5]>59){DS1302_Time[5]=0;}

  229.         }

  230.         //减小更改位的数，并判断是否越界

  231.         if(KeyNumber == 4)

  232.         {

  233.                 DS1302_Time[TimeSetSelect]--;

  234.                 if(DS1302_Time[0]>100){DS1302_Time[0]=99;}

  235.                 if(DS1302_Time[1]<1){DS1302_Time[1]=12;}

  236.

  237.                 if(YEAR(DS1302_Time[0]+2000,DS1302_Time[1])==31)

  238.                 {

  239.                         if(DS1302_Time[2]<1){DS1302_Time[2]=31;}

  240.                         if(DS1302_Time[2]>31){DS1302_Time[2]=1;}

  241.                 }

  242.                 if(YEAR(DS1302_Time[0]+2000,DS1302_Time[1])==30)

  243.                 {

  244.                         if(DS1302_Time[2]<1){DS1302_Time[2]=30;}

  245.                         if(DS1302_Time[2]>30){DS1302_Time[2]=1;}

  246.                 }

  247.                 if(YEAR(DS1302_Time[0]+2000,DS1302_Time[1])==29)

  248.                 {

  249.                         if(DS1302_Time[2]<1){DS1302_Time[2]=29;}

  250.                         if(DS1302_Time[2]>29){DS1302_Time[2]=1;}

  251.                 }

  252.                 if(YEAR(DS1302_Time[0]+2000,DS1302_Time[1])==28)

  253.                 {

  254.                         if(DS1302_Time[2]<1){DS1302_Time[2]=28;}

  255.                         if(DS1302_Time[2]>28){DS1302_Time[2]=1;}

  256.                 }

  257.

  258.                 if(DS1302_Time[3]>100){DS1302_Time[3]=24;}

  259.                 if(DS1302_Time[4]>100){DS1302_Time[4]=59;}

  260.                 if(DS1302_Time[5]>100){DS1302_Time[5]=59;}

  261.         }

  262.

  263. }

  264.

  265.

  266. //闰年判断，月份天数判断

  267. unsigned char YEAR(unsigned char year,month){

  268.         if(year%400==0||year%4==0&&year%100!=0)

  269.         {

  270.                 if(month==2)

  271.                         return 29;

  272.         }

  273.         else

  274.         {

  275.                 if(month==1||month==3||month==5||month==7||month==8||month==10||month==12)

  276.                         return 31;

  277.                 else if(month==4||month==6||month==9||month==11)

  278.                         return 30;

  279.                 else

  280.                         return 28;

  281.         }

  282.         return 0;

  283. }
复制代码
2、ds1302.c
  1. #include <STC89C5xRC.H>

  2.

  3. #define DS1302_SECOND    0x80

  4. #define DS1302_MINUTE         0x82

  5. #define DS1302_HOUR                 0x84

  6. #define DS1302_DATE                  0x86

  7. #define DS1302_MONTH         0x88

  8. #define DS1302_DAY                 0x8A

  9. #define DS1302_YEAR                 0x8C

  10. #define DS1302_WP                 0x8E

  11.

  12. sbit DS1302_SCLK=P1^7;

  13. sbit DS1302_IO=P2^7;

  14. sbit DS1302_CE=P3^5;

  15.

  16. unsigned char DS1302_Time[]={23,04,22,21,51,00,6};

  17.

  18.

  19. /**

  20.   * @brief BCD转10进制

  21.   * @param

  22.   * @retval

  23.   */

  24. unsigned char BCD_10(unsigned char Num){

  25.         unsigned char Temp;

  26.         Temp = Num/10*16+Num%10;

  27.         return Temp;

  28. }

  29.

  30. /**

  31.   * @brief 10进制转BCD码

  32.   * @param

  33.   * @retval

  34.   */

  35. unsigned char Ten_BCD(unsigned char Num){

  36.         unsigned char Temp;

  37.         Temp = Num/16*10+Num%16;

  38.         return Temp;

  39. }

  40.

  41. /**

  42.   * @brief  初始化DS1302

  43.   * @param

  44.   * @retval

  45.   */

  46. void DS1302_Init(){

  47.         DS1302_SCLK=0;

  48.         DS1302_CE=0;

  49. }

  50.

  51.

  52.

  53.

  54.

  55. /**

  56.   * @brief  写入字节

  57.   * @param

  58.   * @retval

  59.   */

  60. void DS1302_WriteByte(unsigned char Command,Data){

  61.         unsigned char i;

  62.         DS1302_CE=1;

  63.

  64.

  65.         for(i=0;i<8;i++){

  66.                 DS1302_IO=Command&(0x01<<i);

  67.                 DS1302_SCLK=1;

  68.                 DS1302_SCLK=0;

  69.         }

  70.         for(i=0;i<8;i++){

  71.                 DS1302_IO=Data&(0x01<<i);

  72.                 DS1302_SCLK=1;

  73.                 DS1302_SCLK=0;

  74.         }

  75.         DS1302_CE=0;

  76. }

  77.

  78. /**

  79.   * @brief  读取字节

  80.   * @param

  81.   * @retval

  82.   */

  83. unsigned char DS1302_ReadByte(unsigned char Command){

  84.

  85.         unsigned char i,Data=0x00;

  86.         Command|=0x01;

  87.         DS1302_CE=1;

  88.         for(i=0;i<8;i++){

  89.                 DS1302_IO=Command&(0x01<<i);

  90.                 DS1302_SCLK=0;

  91.                 DS1302_SCLK=1;

  92.         }

  93.         for(i=0;i<8;i++){

  94.                 DS1302_SCLK=1;

  95.                 DS1302_SCLK=0;

  96.                 if(DS1302_IO){Data|=(0x01<<i);}

  97.         }

  98.         DS1302_CE=0;

  99.         DS1302_IO=0;

  100.         return Data;

  101. }

  102.

  103. /**

  104.   * @brief  将数组内容写入

  105.   * @param

  106.   * @retval

  107.   */

  108. void DS1302_SetTime(){

  109.         DS1302_WriteByte(DS1302_WP,0x00);

  110.         DS1302_WriteByte(DS1302_YEAR,BCD_10(DS1302_Time[0]));

  111.         DS1302_WriteByte(DS1302_MONTH,BCD_10(DS1302_Time[1]));

  112.         DS1302_WriteByte(DS1302_DATE,BCD_10(DS1302_Time[2]));

  113.         DS1302_WriteByte(DS1302_HOUR,BCD_10(DS1302_Time[3]));

  114.         DS1302_WriteByte(DS1302_MINUTE,BCD_10(DS1302_Time[4]));

  115.         DS1302_WriteByte(DS1302_SECOND,BCD_10(DS1302_Time[5]));

  116.         DS1302_WriteByte(DS1302_DAY,BCD_10(DS1302_Time[6]));

  117.         DS1302_WriteByte(DS1302_WP,0x80);

  118. }

  119.

  120. /**

  121.   * @brief  读出数组内容

  122.   * @param

  123.   * @retval

  124.   */

  125. void DS1302_ReadTime(){

  126.

  127.         DS1302_Time[0]=Ten_BCD(DS1302_ReadByte(DS1302_YEAR));

  128.         DS1302_Time[1]=Ten_BCD(DS1302_ReadByte(DS1302_MONTH));

  129.         DS1302_Time[2]=Ten_BCD(DS1302_ReadByte(DS1302_DATE));

  130.         DS1302_Time[3]=Ten_BCD(DS1302_ReadByte(DS1302_HOUR));

  131.         DS1302_Time[4]=Ten_BCD(DS1302_ReadByte(DS1302_MINUTE));

  132.         DS1302_Time[5]=Ten_BCD(DS1302_ReadByte(DS1302_SECOND));

  133.         DS1302_Time[6]=Ten_BCD(DS1302_ReadByte(DS1302_DAY));

  134. }
复制代码
3、ds1302.h
  1. #ifndef __SD1302_H__

  2. #define __SD1302_H__

  3.

  4. extern unsigned char DS1302_Time[];

  5.

  6. void DS1302_Init();

  7. void DS1302_ReadTime();

  8. void DS1302_SetTime();

  9.

  10.

  11. #endif
复制代码
4、timer0.c
  1. #include <STC89C5xRC.H>

  2.

  3. void Timer0_Init(void)                //1毫秒@12.000MHz

  4. {

  5.         TMOD &= 0xF0;                //设置定时器模式

  6.         TMOD |= 0x01;                //设置定时器模式

  7.         TL0 = 0x18;                //设置定时初值

  8.         TH0 = 0xFC;                //设置定时初值

  9.         TF0 = 0;                //清除TF0标志

  10.         TR0 = 1;                //定时器0开始计时

  11.         ET0 = 1;

  12.         EA = 1;

  13.         PT0 = 0;

  14. }
复制代码
5、timer0.h
  1. #ifndef __TIMER0_H__

  2. #define __TIMER0_H__

  3.

  4. void Timer0_Init(void);

  5.

  6. #endif
复制代码

回复

使用道具 举报 送花
返回列表 发新帖
高级模式
B Color Image Link Quote Code Smilies
您需要登录后才可以回帖 登录 | 立即注册

本版积分规则

QQ|手机版|小黑屋|深圳国芯人工智能有限公司 ( 粤ICP备2022108929号-2 )

GMT+8, 2025-5-7 14:30 , Processed in 0.126978 second(s), 48 queries .

Powered by Discuz! X3.5

© 2001-2025 Discuz! Team.

快速回复 返回顶部 返回列表
