ZXC-0168 STC8A8K64D4单片机第17讲 控制继电器花样流水灯程序

zhangx***

【声明】此程序仅用于学习与参考，引用请注明版权和作者信息！
*********************************************************************/
/*************  功能说明    **************
第17讲 控制继电器花样流水灯
1.使用延时函数及定时器方式 实现10路继电器花样流水灯效果
******************************************/

#include "STC8A8K64D4.h"   //包含此头文件后，里面声明的寄存器不需要再手动输入，避免重复定义
#include "intrins.h"       //一般程序中需要使用到空指令_nop_();字符循环移位指令_crol_等时使用。
#define uchar unsigned char//宏定义无符号字符型
#define uint unsigned int  //宏定义无符号整型

/*************        本地常量声明        **************/

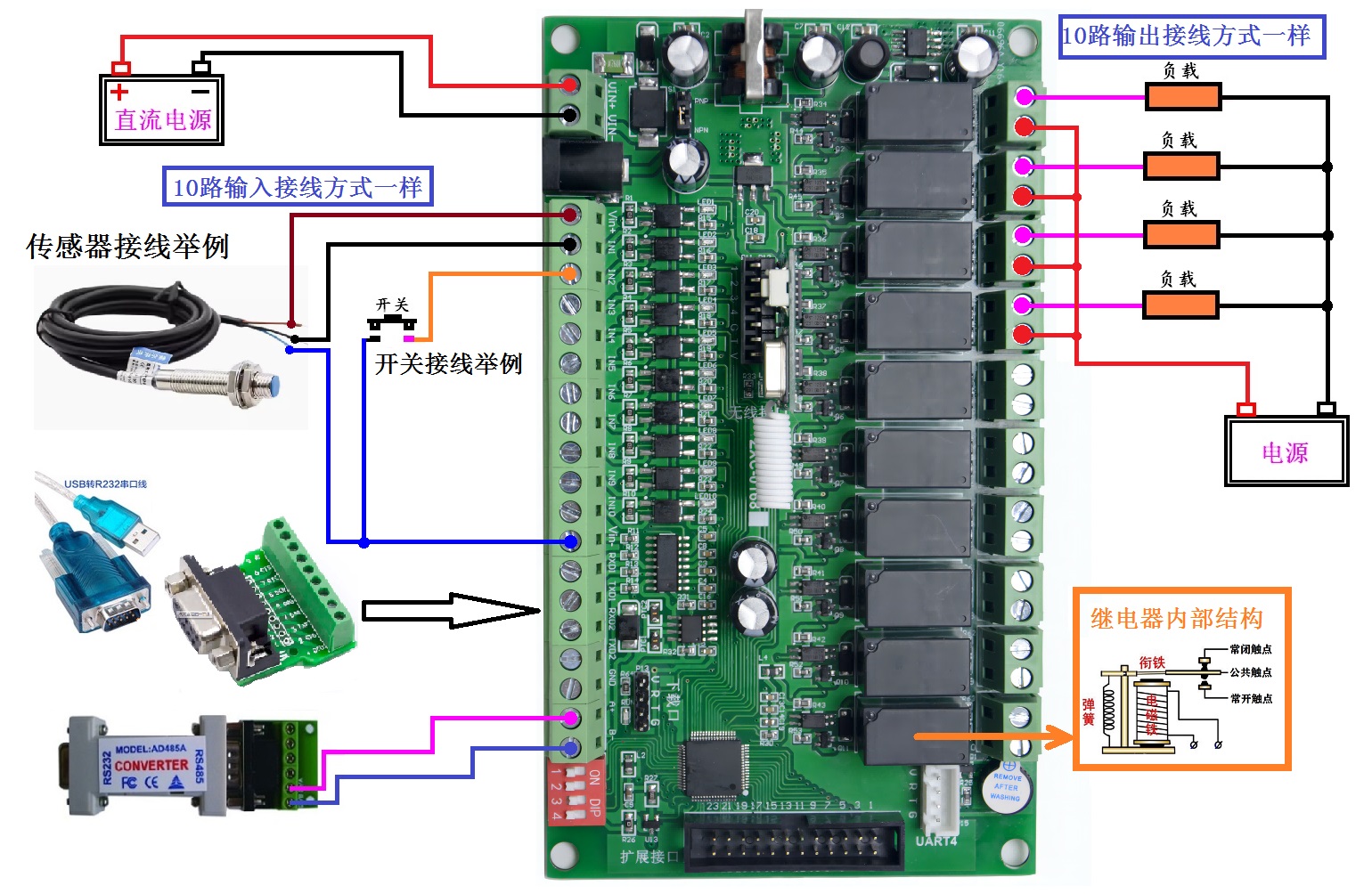

/*************        光耦隔离输入口        **************/
sbit IN1= P5^5;//光耦隔离输入口1
sbit IN2= P4^0;//光耦隔离输入口2
sbit IN3= P6^4;//光耦隔离输入口3
sbit IN4= P6^5;//光耦隔离输入口4
sbit IN5= P6^6;//光耦隔离输入口5
sbit IN6= P6^7;//光耦隔离输入口6
sbit IN7= P3^2;//光耦隔离输入口7
sbit IN8= P3^3;//光耦隔离输入口8
sbit IN9= P3^4;//光耦隔离输入口9
sbit IN10= P3^5;//光耦隔离输入口10

/*************        光耦隔离继电器输出口        **************/
sbit OUT1= P4^3;//继电器输出口1
sbit OUT2= P2^7;//继电器输出口2
sbit OUT3= P2^6;//继电器输出口3
sbit OUT4= P2^5;//继电器输出口4
sbit OUT5= P2^4;//继电器输出口5
sbit OUT6= P2^3;//继电器输出口6
sbit OUT7= P2^2;//继电器输出口7
sbit OUT8= P2^1;//继电器输出口8
sbit OUT9= P4^2;//继电器输出口9
sbit OUT10= P2^0;//继电器输出口10

/*************        拨码开关        **************/
sbit BM01= P7^0;//拨码开关1
sbit BM02= P7^1;//拨码开关2
sbit BM03= P7^2;//拨码开关3
sbit BM04= P7^3;//拨码开关4

sbit RUN= P4^4;//运行状态指示灯
sbit FMQ= P0^7;//蜂鸣器控制脚
uint tcnt=0;// 定时计数器
uchar yan_shi=3;//延时时间变量
uchar times=0;//累计时间
//========================================================================
// 函数声明
void Delay50ms();                //@11.0592MHz
void Delay100ms();                //@11.0592MHz
void Delay200ms();                //@11.0592MHz
void Delay400ms();                //@11.0592MHz
void Delay1000ms();                //@11.0592MHz
void Delay();                //延时函数@11.0592MHz
void bo_ba();               //拨码函数
void quan_kai();           //全开函数
void quan_guan();           //全关函数
void dan_liang_zuoyi();//正向单个点亮左移函数
void dan_liang_youyi();//正向单个点亮右移函数
void jian_ge_zuoyi();//正向间隔点亮左移函数
void jian_ge_youyi();//反向间隔点亮右移函数
void jian_ge_zuoyi_liushui();//正向间隔点亮左移流水灯函数
void jian_ge_youyi_liushui();//反向间隔点亮右移流水灯函数
void liu_shui_kaihua();//流水灯开花函数
void liu_shui_shousuo();//流水灯收缩函数
void liu_shui_zuoyi();//正向单个点亮左移函数
void liu_shui_youyi();//正向单个点亮右移函数
void dan_liang_kaihua();//点亮开花函数
void dan_liang_shousuo();//点亮开花函数
//========================================================================
/************************ 延时函数 ****************************/
void Delay50ms()                //@11.0592MHz
{
        unsigned char i, j, k;

        i = 3;
        j = 207;
        k = 28;
        do
        {
                do
                {
                        while (--k);
                } while (--j);
        } while (--i);
}
//========================================================================
/************************ 延时函数 ****************************/
void Delay100ms()                //@11.0592MHz
{
        unsigned char i, j, k;

        _nop_();
        i = 6;
        j = 157;
        k = 59;
        do
        {
                do
                {
                        while (--k);
                } while (--j);
        } while (--i);
}


//========================================================================
/************************ 延时函数 ****************************/
void Delay200ms()                //@11.0592MHz
{
        unsigned char i, j, k;

        i = 12;
        j = 57;
        k = 122;
        do
        {
                do
                {
                        while (--k);
                } while (--j);
        } while (--i);
}
//========================================================================
/************************ 延时函数 ****************************/
void Delay400ms()                //@11.0592MHz
{
        unsigned char i, j, k;

        i = 23;
        j = 113;
        k = 248;
        do
        {
                do
                {
                        while (--k);
                } while (--j);
        } while (--i);
}

//========================================================================
/************************ 延时函数 ****************************/
void Delay1000ms()                //@11.0592MHz
{
        unsigned char i, j, k;

        i = 57;
        j = 27;
        k = 112;
        do
        {
                do
                {
                        while (--k);
                } while (--j);
        } while (--i);
}

//========================================================================
/************************ 延时函数 ****************************/
void Delay()//延时函数
{
bo_ba();//拨码函数
if(yan_shi==1){Delay50ms();}
if(yan_shi==2){Delay100ms();}
if(yan_shi==3){Delay200ms();}
if(yan_shi==4){Delay400ms();}
if(yan_shi==5){Delay1000ms();}
}
//========================================================================
/************************ 拨码函数 ****************************/
void bo_ba() //拨码函数
{
if((BM01==1)&&(BM02==1)&&(BM03==1)&&(BM04==1)){yan_shi=1;}//如果拨码开关没有拨下演示时间0.05秒
if((BM01==0)&&(BM02==1)&&(BM03==1)&&(BM04==1)){yan_shi=2;}//如果拨码开关1拨下演示时间0.1秒
if((BM01==1)&&(BM02==0)&&(BM03==1)&&(BM04==1)){yan_shi=3;}//如果拨码开关2拨下演示时间0.2秒
if((BM01==1)&&(BM02==1)&&(BM03==0)&&(BM04==1)){yan_shi=4;}//如果拨码开关3拨下演示时间0.4秒
if((BM01==1)&&(BM02==1)&&(BM03==1)&&(BM04==0)){yan_shi=5;}//如果拨码开关4拨下演示时间1秒
}
//========================================================================
/************************ 全开函数 ****************************/
void quan_kai()//全开函数
{
OUT1=0;
OUT2=0;
OUT3=0;
OUT4=0;
OUT5=0;
OUT6=0;
OUT7=0;
OUT8=0;
OUT9=0;
OUT10=0;
}
/************************ 全关函数 ****************************/
void quan_guan()//全关函数
{
OUT1=1;
OUT2=1;
OUT3=1;
OUT4=1;
OUT5=1;
OUT6=1;
OUT7=1;
OUT8=1;
OUT9=1;
OUT10=1;
}
/************************ 正向单个点亮左移函数 ****************************/
void dan_liang_zuoyi()//正向单个点亮左移函数
{

OUT10=0;Delay();OUT10=1;
OUT9=0;Delay();OUT9=1;
OUT8=0;Delay();OUT8=1;
OUT7=0;Delay();OUT7=1;
OUT6=0;Delay();OUT6=1;
OUT5=0;Delay();OUT5=1;
OUT4=0;Delay();OUT4=1;
OUT3=0;Delay();OUT3=1;
OUT2=0;Delay();OUT2=1;
OUT1=0;Delay();OUT1=1;
}
/************************ 反向单个点亮右移函数 ****************************/
void dan_liang_youyi()//反向单个点亮右移函数
{
OUT1=0;Delay();OUT1=1;
OUT2=0;Delay();OUT2=1;
OUT3=0;Delay();OUT3=1;
OUT4=0;Delay();OUT4=1;
OUT5=0;Delay();OUT5=1;
OUT6=0;Delay();OUT6=1;
OUT7=0;Delay();OUT7=1;
OUT8=0;Delay();OUT8=1;
OUT9=0;Delay();OUT9=1;
OUT10=0;Delay();OUT10=1;
}
/************************ 正向间隔点亮左移函数 ****************************/
void jian_ge_zuoyi()//正向间隔点亮左移函数
{
OUT10=0;Delay();OUT10=1;
OUT8=0;Delay();OUT8=1;
OUT6=0;Delay();OUT6=1;
OUT4=0;Delay();OUT4=1;
OUT2=0;Delay();OUT2=1;
OUT9=0;Delay();OUT9=1;
OUT7=0;Delay();OUT7=1;
OUT5=0;Delay();OUT5=1;
OUT3=0;Delay();OUT3=1;
OUT1=0;Delay();OUT1=1;
}
/************************ 反向单个点亮右移函数 ****************************/
void jian_ge_youyi()//反向单个点亮右移函数
{

OUT1=0;Delay();OUT1=1;
OUT3=0;Delay();OUT3=1;
OUT5=0;Delay();OUT5=1;
OUT7=0;Delay();OUT7=1;
OUT9=0;Delay();OUT9=1;
OUT2=0;Delay();OUT2=1;
OUT4=0;Delay();OUT4=1;
OUT6=0;Delay();OUT6=1;
OUT8=0;Delay();OUT8=1;
OUT10=0;Delay();OUT10=1;
}
/************************ 正向间隔点亮左移流水灯函数 ****************************/
void jian_ge_zuoyi_liushui()//正向间隔点亮左移流水灯函数
{
OUT10=0;Delay();
OUT8=0;Delay();
OUT6=0;Delay();
OUT4=0;Delay();
OUT2=0;Delay();
OUT9=0;Delay();
OUT7=0;Delay();
OUT5=0;Delay();
OUT3=0;Delay();
OUT1=0;Delay();
}
/************************ 反向间隔点亮右移流水灯函数 ****************************/
void jian_ge_youyi_liushui()//反向间隔点亮右移流水灯函数
{


OUT1=0;Delay();
OUT3=0;Delay();
OUT5=0;Delay();
OUT7=0;Delay();
OUT9=0;Delay();
OUT2=0;Delay();
OUT4=0;Delay();
OUT6=0;Delay();
OUT8=0;Delay();
OUT10=0;Delay();

}
/************************ 流水灯左移函数 ****************************/
void liu_shui_zuoyi()//正向单个点亮左移函数
{
OUT10=0;Delay();
OUT9=0;Delay();
OUT8=0;Delay();
OUT7=0;Delay();
OUT6=0;Delay();
OUT5=0;Delay();
OUT4=0;Delay();
OUT3=0;Delay();
OUT2=0;Delay();
OUT1=0;Delay();
}
/************************ 流水灯右移函数 ****************************/
void liu_shui_youyi()//正向单个点亮右移函数
{

OUT1=0;Delay();
OUT2=0;Delay();
OUT3=0;Delay();
OUT4=0;Delay();
OUT5=0;Delay();
OUT6=0;Delay();
OUT7=0;Delay();
OUT8=0;Delay();
OUT9=0;Delay();
OUT10=0;Delay();
}
/************************ 流水灯开花函数 ****************************/
void liu_shui_kaihua()//流水灯开花函数
{
OUT5=0;OUT6=0;Delay();
OUT4=0;OUT7=0;Delay();
OUT3=0;OUT8=0;Delay();
OUT2=0;OUT9=0;Delay();
OUT1=0;OUT10=0;Delay();
}
/************************ 流水灯收缩函数 ****************************/
void liu_shui_shousuo()//流水灯收缩函数
{
OUT1=0;OUT10=0;Delay();
OUT2=0;OUT9=0;Delay();
OUT3=0;OUT8=0;Delay();
OUT4=0;OUT7=0;Delay();
OUT5=0;OUT6=0;Delay();
}
/************************ 点亮开花函数 ****************************/
void dan_liang_kaihua()//点亮开花函数
{
OUT5=0;OUT6=0;Delay();OUT5=1;OUT6=1;
OUT4=0;OUT7=0;Delay();OUT4=1;OUT7=1;
OUT3=0;OUT8=0;Delay();OUT3=1;OUT8=1;
OUT2=0;OUT9=0;Delay();OUT2=1;OUT9=1;
OUT1=0;OUT10=0;Delay();OUT1=1;OUT10=1;
}
/************************ 点亮收缩函数 ****************************/
void dan_liang_shousuo()//点亮开花函数
{
OUT1=0;OUT10=0;Delay();OUT1=1;OUT10=1;
OUT2=0;OUT9=0;Delay();OUT2=1;OUT9=1;
OUT3=0;OUT8=0;Delay();OUT3=1;OUT8=1;
OUT4=0;OUT7=0;Delay();OUT4=1;OUT7=1;
OUT5=0;OUT6=0;Delay();OUT5=1;OUT6=1;
}


//========================================================================
// 函数: void main()
// 描述: 主函数。
// 参数: none.
// 返回: none.
//========================================================================
void main()//主函数
{
P0M1 = 0x00;   P0M0 = 0x00;   //设置为准双向口
P1M1 = 0x00;   P1M0 = 0x00;   //设置为准双向口
P2M1 = 0x00;   P2M0 = 0x00;   //设置为准双向口
P3M1 = 0x00;   P3M0 = 0x00;   //设置为准双向口
P4M1 = 0x00;   P4M0 = 0x00;   //设置为准双向口
P5M1 = 0x00;   P5M0 = 0x00;   //设置为准双向口
P6M1 = 0x00;   P6M0 = 0x00;   //设置为准双向口
P7M1 = 0x00;   P7M0 = 0x00;   //设置为准双向口
RUN=0;        //运行指示灯亮
while (1)//主函数执行循环扫描
{
quan_guan();           //全关函数
dan_liang_youyi();//正向单个点亮右移函数
dan_liang_youyi();//正向单个点亮右移函数
dan_liang_youyi();//正向单个点亮右移函数
dan_liang_zuoyi();//正向单个点亮左移函数
dan_liang_zuoyi();//正向单个点亮左移函数
dan_liang_zuoyi();//正向单个点亮左移函数
quan_kai();           //全开函数
Delay();        //延时函数
dan_liang_kaihua();//点亮开花函数
dan_liang_kaihua();//点亮开花函数
Delay();        //延时函数
dan_liang_shousuo();//点亮开花函数
dan_liang_shousuo();//点亮开花函数
quan_guan();           //全关函数
dan_liang_youyi();//正向单个点亮右移函数
quan_guan();           //全关函数
dan_liang_zuoyi();//正向单个点亮左移函数
Delay();        //延时函数
quan_guan();           //全关函数
jian_ge_youyi_liushui();//反向间隔点亮右移流水灯函数
Delay();        //延时函数
quan_guan();           //全关函数
jian_ge_zuoyi_liushui();//正向间隔点亮左移流水灯函数
Delay();        //延时函数
quan_guan();           //全关函数
jian_ge_zuoyi();//正向间隔点亮左移函数
Delay();        //延时函数
quan_guan();           //全关函数
jian_ge_youyi();//反向间隔点亮右移函数
Delay();        //延时函数
quan_guan();           //全关函数
liu_shui_youyi();//正向单个点亮右移函数
Delay();        //延时函数
quan_guan();           //全关函数
Delay();        //延时函数
quan_kai();           //全开函数
Delay();        //延时函数
quan_guan();           //全关函数
Delay();        //延时函数
quan_kai();           //全开函数
Delay();        //延时函数
quan_guan();           //全关函数
Delay();        //延时函数
quan_kai();           //全开函数
Delay();        //延时函数
quan_guan();           //全关函数
Delay();        //延时函数
liu_shui_kaihua();//流水灯开花函数
Delay();        //延时函数
quan_guan();           //全关函数
Delay();        //延时函数
liu_shui_shousuo();//流水灯收缩函数
Delay();        //延时函数
quan_guan();           //全关函数
Delay();        //延时函数
liu_shui_zuoyi();//正向单个点亮左移函数
Delay();        //延时函数
quan_guan();           //全关函数
Delay();        //延时函数
liu_shui_youyi();//正向单个点亮右移函数
Delay();        //延时函数
quan_guan();           //全关函数
Delay();        //延时函数
dan_liang_kaihua();//点亮开花函数
Delay();        //延时函数
quan_guan();           //全关函数
Delay();        //延时函数
dan_liang_shousuo();//点亮开花函数
Delay();        //延时函数
quan_guan();           //全关函数
Delay();        //延时函数
}
}
/********************************************************************
                                                主程序结束
*********************************************************************/
