学习冲哥视频(14)：矩阵按键内码的形成方案，仅供参考

reng***

1、 矩阵按键原理

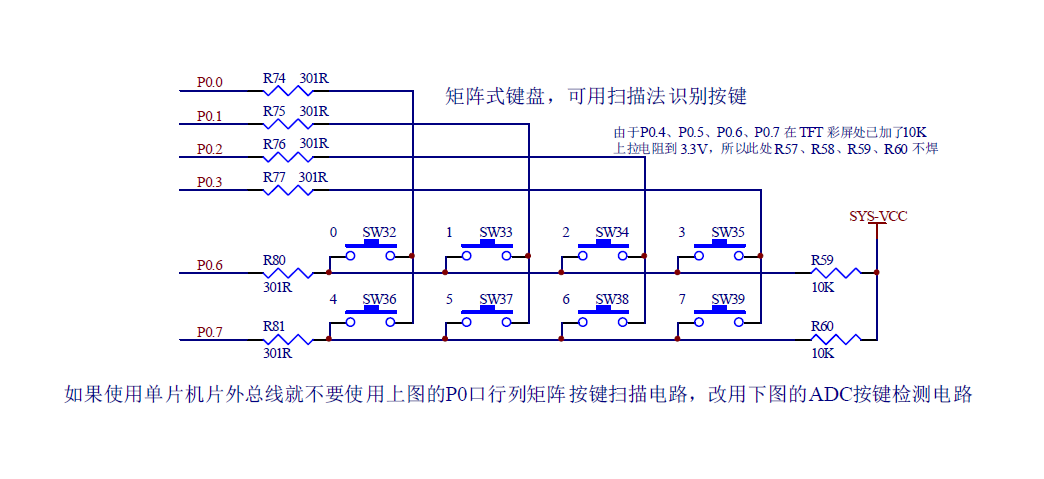

检测矩阵按键，首先是分别将行和列对应不同的引脚端口，通过引脚端口不同的电平状态对应于每个按键，这个单片机通多读取端口的值来判定哪一个按键按下了。硬件原理如图14.1所示：



图14.1

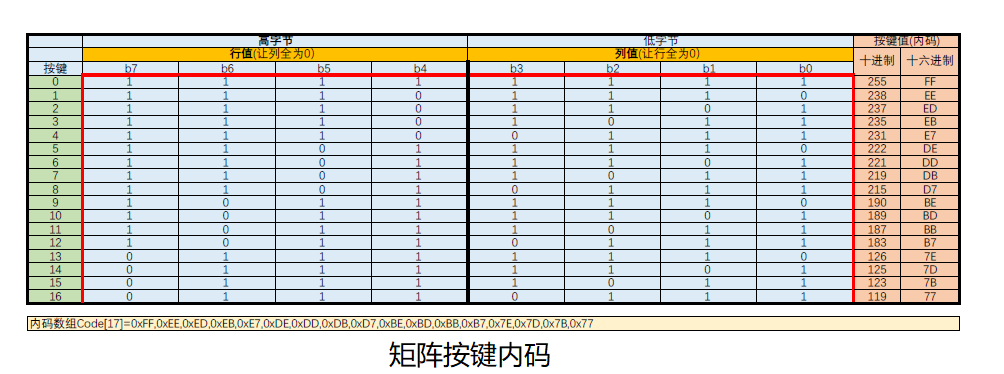

       如图所示，行对应于P0.6和P0.7，列对应P0.0至P0.3.编写单片机程序的时候，先读取行值，此时行全部输出1为有效值，让列全部输出位0为无效值。当有按键按下时，按键会将它所在的行的电平当行上出现低电平也就是0的时候，证明按下的按键肯定在此行(列)，此时行对应的值保留作为该按键的行值；接着让列输出为1，行输出为0，读取到的列值为有效值，行为无效值。最后，将两次读取到的有效值进行组合，有效的行值作为高4位，有效的列值作为低4位，一个按键的内码就完成了。图14.2(下图)为我使用的矩阵键盘的按键内码供大家参考，欢迎提出意见。
