触摸按键唤醒，1uA/1个键/1秒唤醒，STC触摸MCU, 唤醒【主时钟停振/省电模式】

明月*** · 发表于 6 天前

请教梁工。使用自己的板子，烧录了“03-16键简单应用-触摸按键唤醒-外中断唤醒”，串口（每秒发出1次"W”）和指示灯都正常。经打印相关信息，按下和未按下，触摸值到的值，有明显变化。按下的阈值也低于设置的TSTH，但是无法执行到下面的代码里，不知道怎么回事？

if(B_KeyPress)
{
B_KeyPress = 0;
if(WakeUpkey == 0) P_K0_LED = ~P_K0_LED; //键触摸操作
if(WakeUpkey == 1) P_K1_LED = ~P_K1_LED;
if(WakeUpkey == 2) P_K2_LED = ~P_K2_LED;
if(WakeUpkey == 3) P_K3_LED = ~P_K3_LED;
if(WakeUpkey == 4) P_K4_LED = ~P_K4_LED;
if(WakeUpkey == 5) P_K5_LED = ~P_K5_LED;
if(WakeUpkey == 6) P_K6_LED = ~P_K6_LED;
if(WakeUpkey == 7) P_K7_LED = ~P_K7_LED;
if(WakeUpkey == 8) P_K8_LED = ~P_K8_LED;
if(WakeUpkey == 9) P_K9_LED = ~P_K9_LED;
if(WakeUpkey == 10) P_K10_LED = ~P_K10_LED;
if(WakeUpkey == 11) P_K11_LED = ~P_K11_LED;
if(WakeUpkey == 12) P_K12_LED = ~P_K12_LED;
if(WakeUpkey == 13) P_K13_LED = ~P_K13_LED;
if(WakeUpkey == 14) P_K14_LED = ~P_K14_LED;
if(WakeUpkey == 15) P_K15_LED = ~P_K15_LED;
}

梁*** · 发表于 6 天前

明月*** 发表于 2025-6-10 16:11
请教梁工。使用自己的板子，烧录了“03-16键简单应用-触摸按键唤醒-外中断唤醒”，串口（每秒发出1次"W”） ...

判断按键部分有问题吧？不按键读数多少？按键后读数多少？

明月*** · 发表于 5 天前

梁*** 发表于 2025-6-10 18:12
判断按键部分有问题吧？不按键读数多少？按键后读数多少？

谢谢回复。之前理解的不对，由于自己的板子不是16键触摸。个别通道一直读出来是0，相当于一直触发了。加了打印函数，发现一直是通道3触发。

梁*** · 发表于 5 天前

明月*** 发表于 2025-6-11 11:03
谢谢回复。之前理解的不对，由于自己的板子不是16键触摸。个别通道一直读出来是0，相当于一直触发了。加 ...

未启动的按键，不要做处理即可。

明月*** · 发表于 4 天前

梁工，遇到一个新问题，折腾了半天没搞懂，程序始终无法运行。我正常运行的程序，包含初始化，使用了TSCTRL = 0x80; 在MCU准备进入休眠时，代码如下，
   X32KCR = 0x80 + 0x40; //启动外部32K晶振, 低增益+0x00, 高增益+0x40.
   while (!(X32KCR & 0x01));  //等待时钟稳定
               printf("进入休眠\n\r");
                     TSCTRL = 0x00;
                     TSCTRL = (1<<4) + (1<<3) + (1<<2) + 0;
               //关闭触摸模块，允许16位数字比较器, 允许低功耗唤醒。 B7: TSGO,  B6: SINGLE,  B5: TSWAIT, B4: TSWUCS, B3: TSDCEN, B2: TSWUEN, B1 B0: TSSAMP
               DelayXms(1);
                     PCON |= 0x02;       //睡眠
                     NOP(5);
                     printf("WAKE..\n\r");
               TSCTRL = (1<<7) + (1<<6) + (1<<3) + (1<<2) + 0;       //开始扫描，无平均, B7: TSGO,  B6: SINGLE,  B5: TSWAIT, B4: TSWUCS, B3: TSDCEN, B2: TSWUEN, B1 B0: TSSAMP
                     if(B_KeyPress)
                     {
                              B_KeyPress = 0;
                              if(WakeUpkey == 0)
                              {
                                    P20 = ~P20;
                                    TSCTRL = 0x80;                      //开始自动扫描, 无平均, B7: TSGO,  B6: SINGLE,  B5: TSWAIT, B4: TSWUCS, B3: TSDCEN, B2: TSWUEN, B1 B0: TSSAMP
                                       return; //退出睡眠
      }
                              if(WakeUpkey == 1)       P21 = ~P21;
                              if(WakeUpkey == 2)       P42 = ~P42;
                              printf("WakeUpkey = %bd \n\r",WakeUpkey);
                     }

现在的现象和问题就是：我只要在其他地方调用过 TSCTRL = 0x80;这句，包含初始化阶段，也就是TSGO=1，等到我再回到上述进入休眠的流程。就无法通过触摸按键从休眠中唤醒。实在不知道问题出在哪？

梁*** · 发表于 4 天前

明月*** 发表于 2025-6-12 09:11
梁工，遇到一个新问题，折腾了半天没搞懂，程序始终无法运行。我正常运行的程序，包含初始化，使用了TSCTRL ...

请参考我主楼的程序。

明月*** · 发表于 4 天前

梁*** 发表于 2025-6-12 09:24
请参考我主楼的程序。

关于触摸低功耗的部分基本上跟你的一样的了。这个问题始终存在，懵了

明月*** · 发表于 4 天前

梁*** 发表于 2025-6-12 09:24
请参考我主楼的程序。

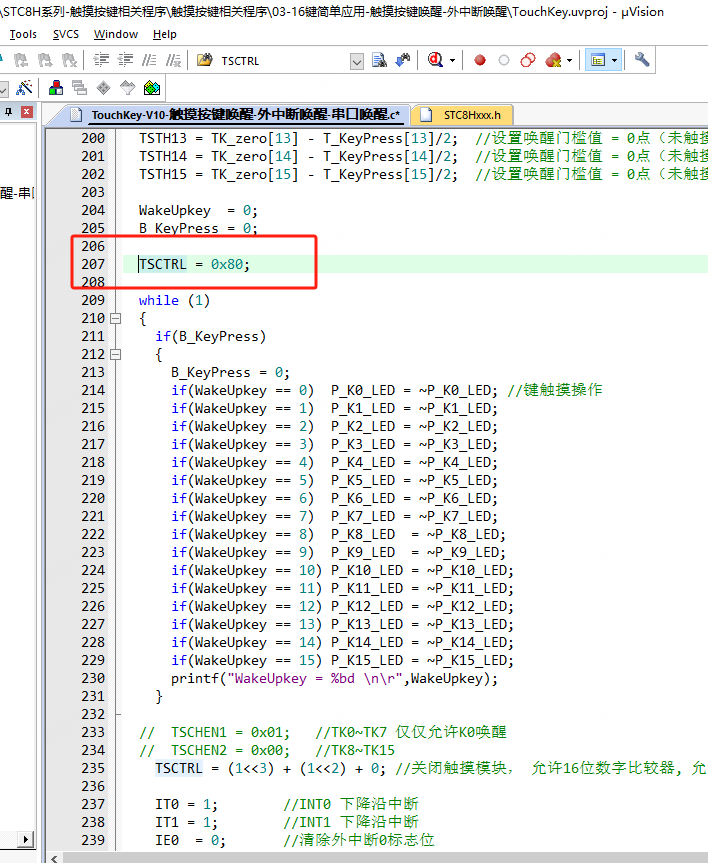

梁工，你好，我直接用你的代码跑，只要加上 TSCTRL = 0x80; 这句，后面的唤醒功能就完全失效了。我认为这是一个BUG。C:\Users\yang.xingyuan\Desktop\1749709885494.jpg

梁*** · 发表于 4 天前

明月*** 发表于 2025-6-12 14:33
梁工，你好，我直接用你的代码跑，只要加上 TSCTRL = 0x80; 这句，后面的唤醒功能就完全失效了。我认为这 ...

你启动扫描，马上又进入睡眠，可能不行。你这样试下：
TSCTRL = 0x00;
delay_ms(50); //延时一下
TSCTRL = (1<<3) + (1<<2) + 0; //关闭触摸模块，允许16位数字比较器, 允许低功耗唤醒。 B7: TSGO, B6: SINGLE, B5: TSWAIT, B4: TSWUCS, B3: TSDCEN, B2: TSWUEN, B1 B0: TSSAMP

明月*** · 发表于 3 天前

梁*** 发表于 2025-6-12 14:48
你启动扫描，马上又进入睡眠，可能不行。你这样试下：
TSCTRL = 0x00;
delay_ms(50); //延时一下

感谢回复。这里加上延时，确实有效果
