第十一课：
1.C51扩展的关键字有19个，变量或数据类型主要分为带符号和无符号两类，实际运用中一定要合理运用数据类型，以便提高程序运行效率，减小程序占用空间
2.bit型变量不能声明为一个指针或位的数组
3.特殊功能寄存器SFR的语法，注意大小写，编程时应包含stc8h.h头文件
4.内存区域的指定，对不改写的常量等可加code关键字，将其放入程序存储区，以便节省RAM
5.在需要声明较大的数组时，可将变量数组用xdata关键字来保存到扩展RAM中，编程中尽量不用pdata
6.Keil C51指针，在C语言中是非常重要的，编译时不需要进行编译优化时，加入volatile
7.关系运算符使用时，要注意=和==的区别，一个是赋值一个是判断
8.逻辑运算符、位运算符，在前面章节已经学习介绍过了，比较好理解
9.最后讲解了STC8H8K64U单片机的C51程序框架，这个比较实用

ycw70***

第十二课：
1.举例1，通过延时函数实现LED闪烁，用了Delay延时函数，用STC-ISP工具进行计算，延迟时间比较精确，比前面课程讲的for循环延时计算简便
2.举例2，用单片机的Flash当做EEPROM使用，完成存储单元的擦除和读写操作，这个功能是8051不具备的，擦除的时候不是一个字节，而是512个字节，各个型号的单片机的容量大小是不相同的，对用户可自定义大小的，实际使用时根据需要划分大小，是在isp下载程序时进行设置大小

ycw70***

第十三课：
1.中断的定义，是CPU在程序执行过程中，收到需要去处理的其他事情这个请求就是中断，当请求执行完成后CPU会返回被打断的点，继续执行原来的程序
2.发出中断请求的称为中断源，CPU暂停当前任务去处理中断源称为中断响应，整个处理过程称为中断服务，执行完成返回被中断点称为中断返回
3.每个中断在运用时均需设置优先级，先执行优先级高的，从而有了中断嵌套
4.要使用中断，需要有中断指令来完成中断开和中断关，只有中断打开时，CPU才会接受中断请求
5.中断时寄存器的值，会送入堆栈进行保存，当中断返回时取出，堆栈操作遵循先进后出
6.STC8H8K64U单片机共有44个中断，有的中断请求标志不会自动清零，在使用中需要在中断服务程序中用软件进行清零

ycw70***

第十四课：
1.LVDF低电压检测标志位，用于检测内部工作电压低于门槛值，低于时自动置1，与低电压检测中断是否被允许无关，该位需软件清零
2.SPIF是SPI传输完成标志，要产生中断，需要ESPI=1、EA=1
3.ADC_FLAG是A/D转换结束标志位，注意一定要用软件清零
4.中断的开放和禁止，由两级控制组成，即总控制和分控制，EA是总控制
5.中断优先级，00中断优先级最低，11中断优先级最高
6.单片机中断处理过程：响应条件是中断源有请求，中断允许寄存器置1，CPU开放中断EA=1；单片机对中断优先级的处理原则，先高后低、停低转高、高不睬低、事先规定

神***

建议抓紧送STC8H实验箱提高学习效率

ycw70***

第十五课：

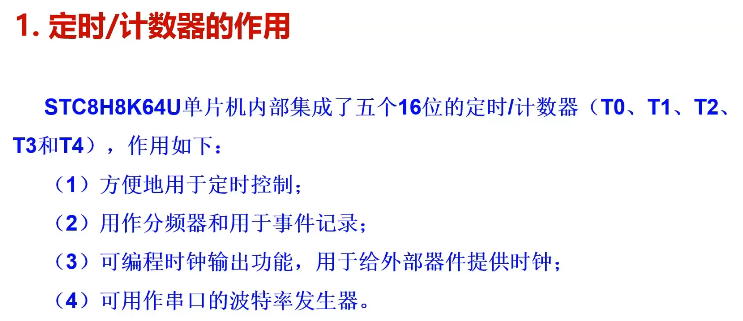

1.STC8H8K64U内部集成了5个16位定时/计数器，常见应用场景

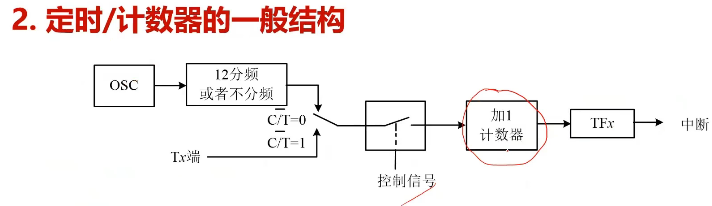

2.定时/计数器的结构介绍，计数脉冲来源有外部源Tx和内部时钟振荡




3.通用定时/计数器分别由两个8位的特殊功能寄存器THn和TLn组成。GAT1=1时，允许由外部输入INTn控制定时器0，实现脉宽测量。定时器T2的工作模式固定为16位自动重装模式
4.特殊功能寄存器，TMOD用于控制定时/计数器的工作方式；TCON用于控制T0、T1的启动和停止；标志位是TF

ycw70***

第十六课：
1.定时器因OSC频率较高，分频后的定时时长往往较短，STC8K单片机的T0最大定时时间约71.11ms，传统51单片机就更短，T2-T4约18s；要扩大定时时间可用软件扩展和硬件扩展的手段实现，姚总提出了用T0定时器送到T2-T4可实现定时时间较长
2.定时器编程，一是能正确初始化代码，二是中断服务程序编写
3.举例说明定时器应用，程序编写时要准确定时时间，可用STC-ISP小工具进行计算，比较方便

ycw70***

第十七课：
1.STC8H8K64U集成了4个UART、1个SPI、1个I2C、1个USB接口
2.基本的数据通信方式有两种：并行通信，数据的各位同时传送，速度快；穿行通信，数据一位一位的顺序传送，速度相对要慢一些

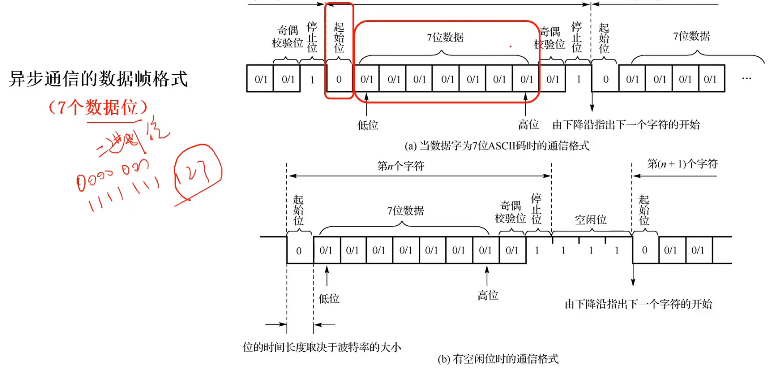

3.穿行通信可分为异步通信和同步通信，异步通信要有起始位和停止位作为开始和结束标志，异步通信传输中需约定好字符格式和通信速率，通信格式如下




4.同步通信，传输时必须使用相同的同步字符，使用同步时钟来保证收发端同步
5.按照数据传输数据方向来分类，分为单工方式、半双工和全双工方式，用电台、对讲机、手机进行了形象比喻

ycw70***

2024新年第一天，继续学习
第十八课：
1.STC8H8K64U单片机有4个全双工串口，每个串口的数据缓冲器由接收和发送缓冲器构成，接收缓冲器只能读出不能写入，而发送缓冲器则反之
2.串口1有4中工作模式，其余的串口只有两种工作模式

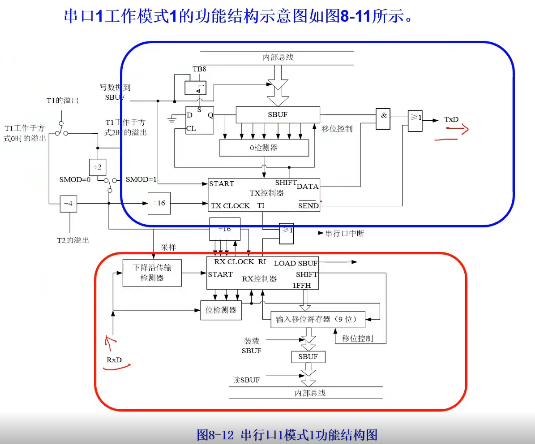

3.串口功能结构示意图

ycw70***

第二十课：
1.SPI工作模式有主机和从机两种模式，主要信号有MISO、MOSI、SCLK、SS
2.MOSI主出从入，MISO主入从出
3.MOSI和MISO在主机和从机连线时，是一一对应的，不像前面的RXD和TXD是交叉对应的
