关于晶振电容接地问题

nz*** · 发表于 2023-11-17 08:38:28

关于晶振电容接地问题

各位大师您们好！STC8H8K和STC32G的手册上说在使用ADC的应用中，
芯片的agnd/gnd引脚要接agnd模拟地，那么我想外部晶振连接的电容
也应该接agnd模拟地，同时ucpa引脚的电容也接agnd模拟地，是这样吗？
谢谢答复！

神*** · 发表于 2023-11-17 08:55:03

就是接 STC8H8K64U/STC32G12K128自己的地就可以了

神*** · 发表于 2023-11-17 09:01:51

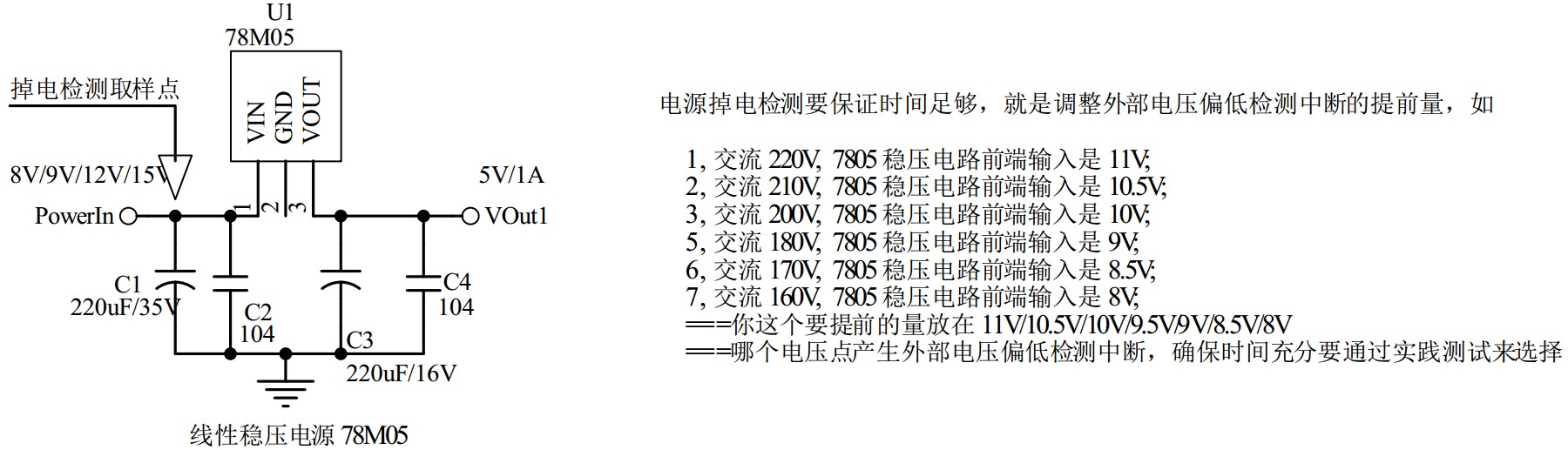

不在乎功耗可用这个电源IC 78M05

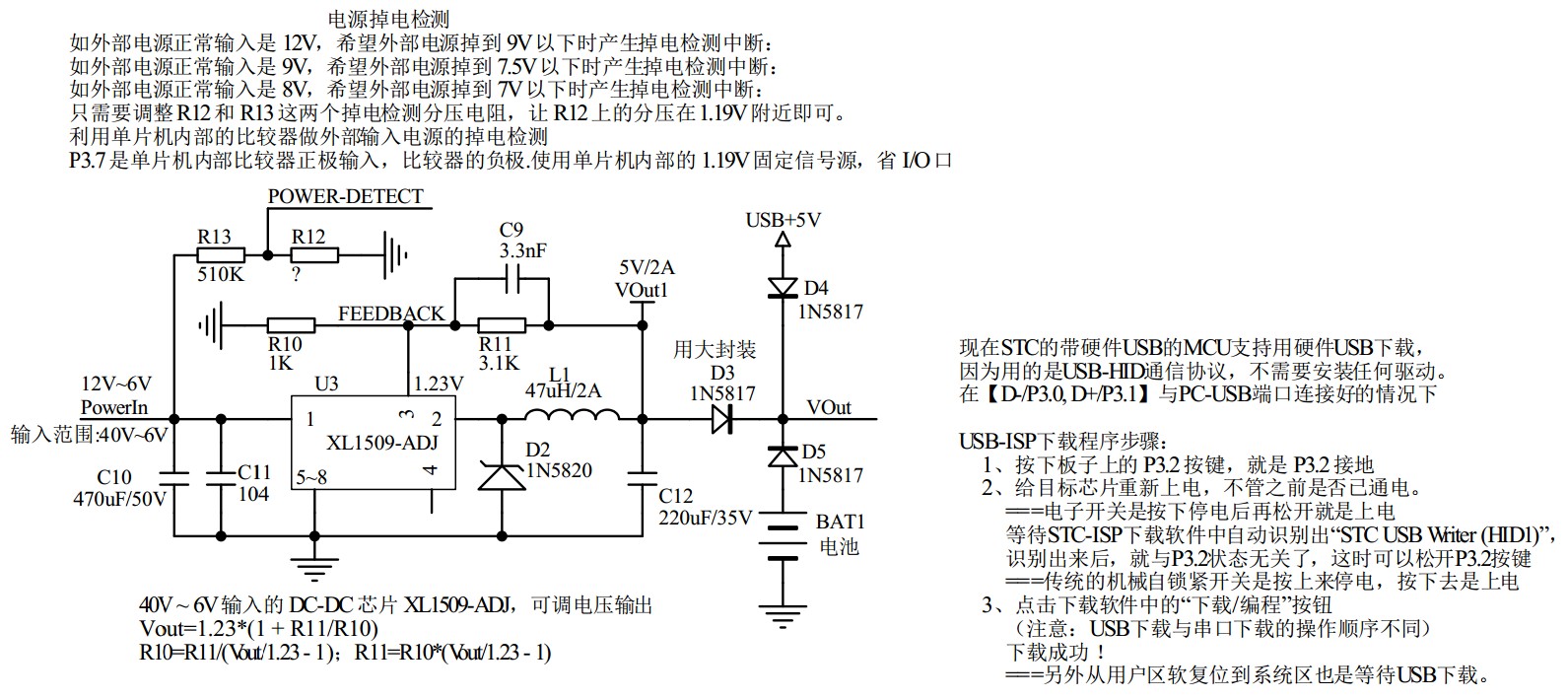

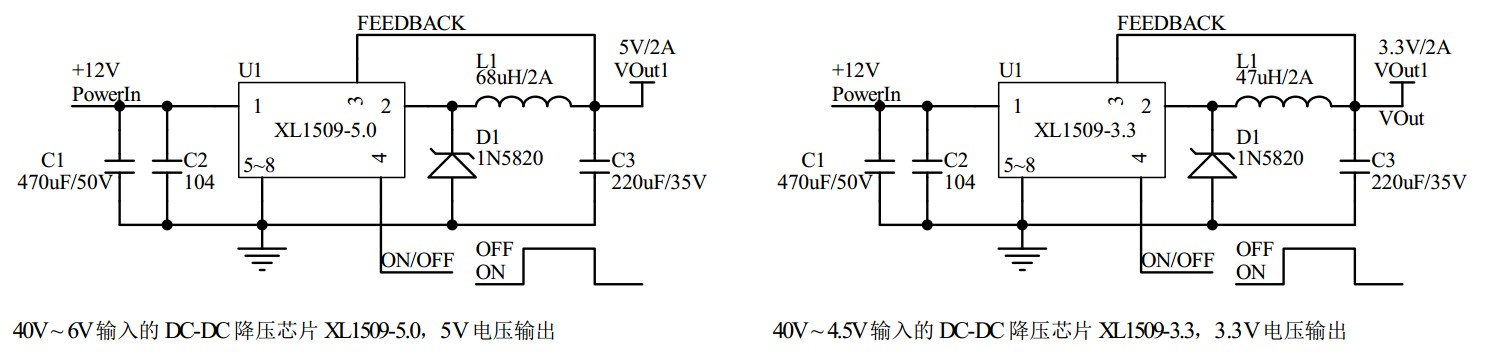

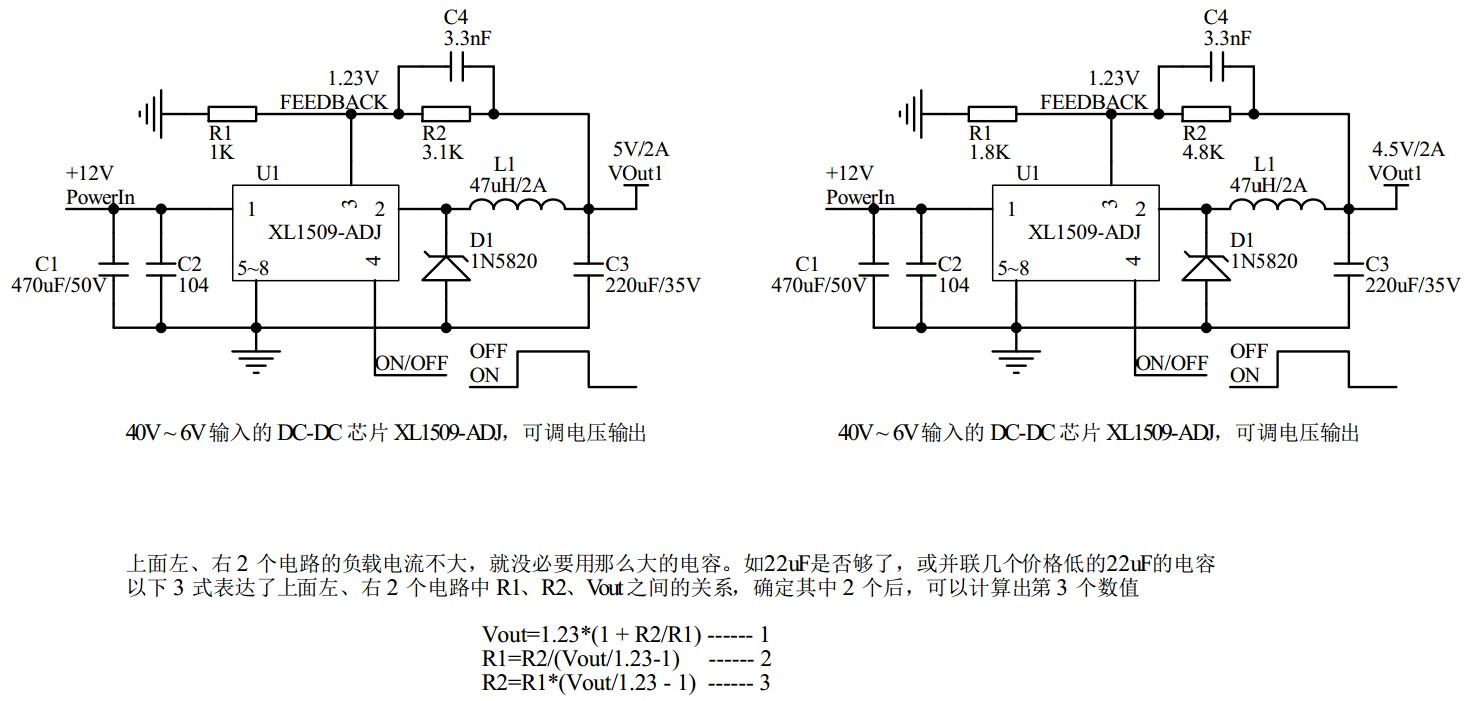

也可以下面的电源选一种

===========================================================


===========================================================

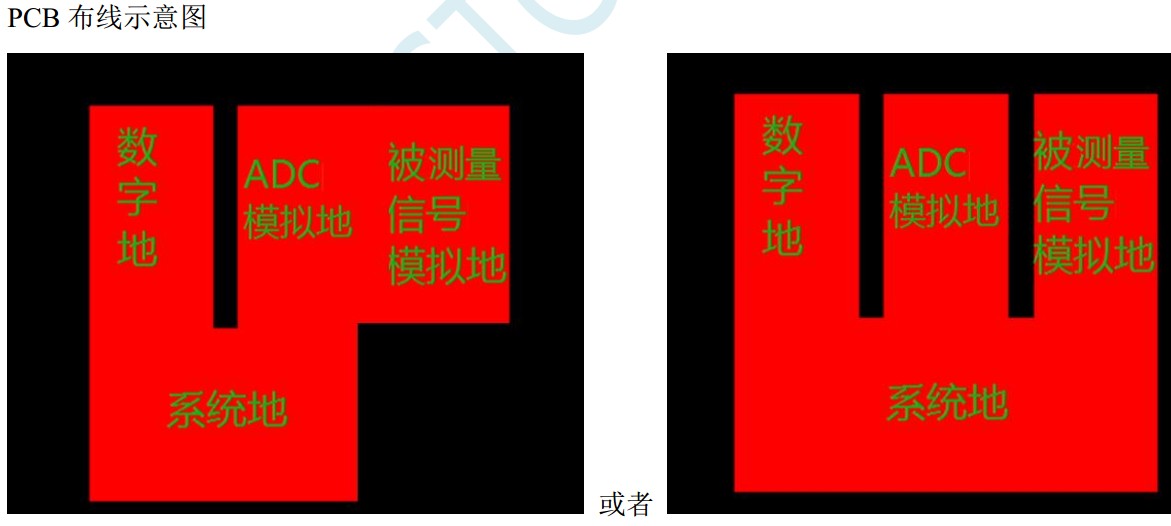

神*** · 发表于 2023-11-17 09:05:46

nz*** · 发表于 2023-11-17 10:13:23

谢谢神农鼎大师！您截图的手册上的内容，之前我已经在手册上看了，个人理解应该和芯片的angd/gnd引脚一样的连接，否则电流走向不好分析，干扰也就不好控制。但手册上没有明确说明，为谨慎起见，所以想问一问。您打消了我的疑虑，谢谢您！

神*** · 发表于 2023-11-17 11:13:14

STC8/STC32 的内部高速IRC做的好，尽量使用STC内部的高速IRC,
===全程【精度+温漂】 <=1.3%

不是那些 >=2% 以上的不能做串口通信的渣渣内部IRC时钟

nz*** · 发表于 2023-11-17 14:48:51

好的，谢谢您！和您聊天长知识，再谢
