请教各位大佬一个问题

DU***

这是一个矩阵键盘实验
：当 SW32（数字键 0）按下时，LED17（最左边的 LED）闪烁 1 次，当 SW33（数字键 1）按下时，LED16 闪烁 2 次……，一次类推。闪烁频率为 1Hz，即点亮 0.5s，熄灭 0.5s。在此基础上增加功能，数码管上同时显示剩下的闪烁次数，闪烁结束后数码管显示 0。
请问LED和数码管为什么会同时亮？

DU***

真的不会，求求各位帮忙解释一下，压缩包里面的程序是已经可以运行完整个实验了，但是我不知道怎么解释LED和数码管会同时亮起

reng***

是不是LED和数码管共用了一个引脚了，要是共用一个引脚，就会出现同时点亮。你用的是官方的实验箱吗？看看实验箱的原理图，led和数码管的控制引脚有没有复用？

DU***

rengran 发表于 2023-11-16 22:40
是不是LED和数码管共用了一个引脚了，要是共用一个引脚，就会出现同时点亮。你用的是官方的实验箱吗？看看 ...

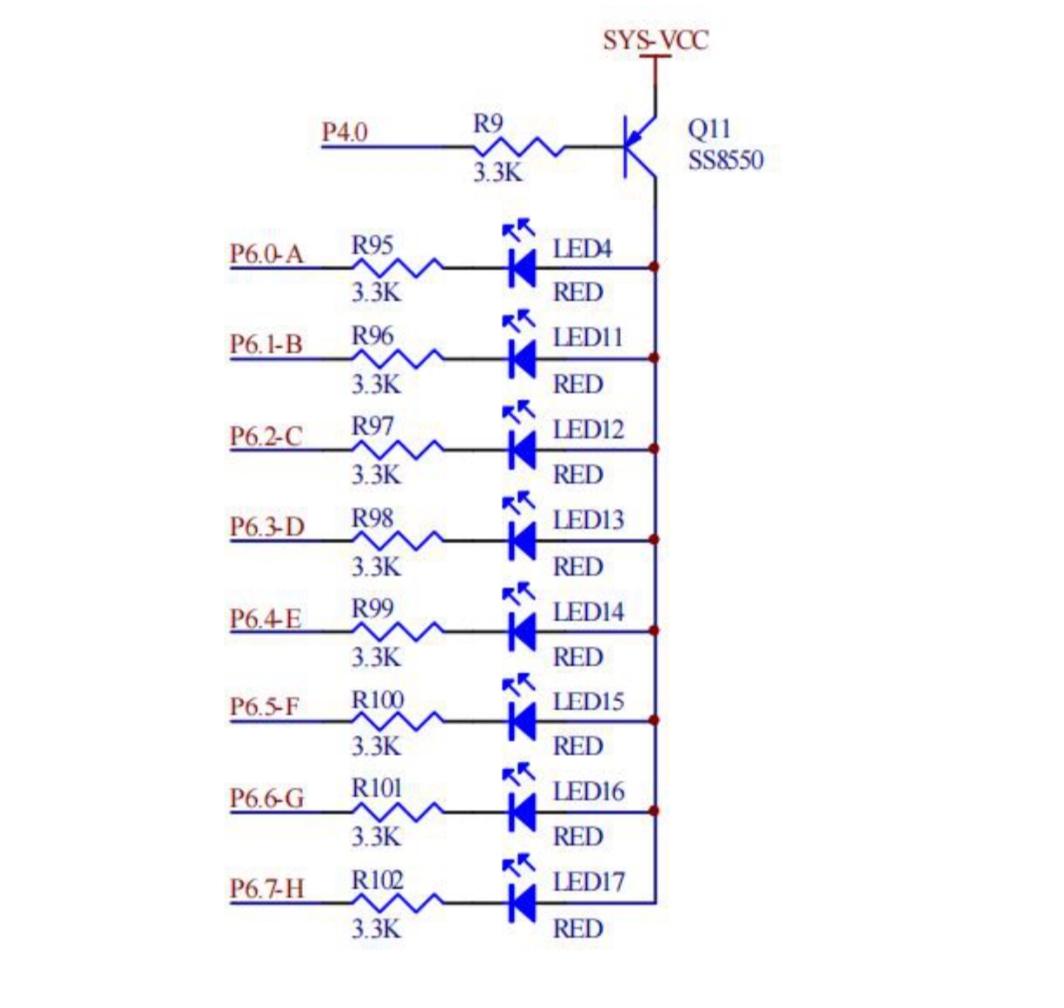

是官方的实验箱，这是数码管和led的原理图，我的猜想是：他们其实不是同时亮的，但是闪的频率很快，人眼认为是一起亮的

jw***

我觉得楼上说得对，分时扫描，速度快到人眼看不出来停止过

reng***

楼主你得分清数码管中的P6端口和LED的P6端口控制的不同之处，数码管中P6的一个位控制的事七段数码管的一个段，至于该段亮不亮，还要看P7的控制。而LED是P6的一个位控制一个LED（前提是P40控制的三极管导通的情况下）.所以某个LED亮并不会和数码管的哪一位相对应，只是和其中的一小段亮对应。如果楼主不想让LED在数码管显示的情况下亮，干脆就把P40=1，这样，即使P6的某个位为低电平，LED也就不会亮了。

reng***

DU*** 发表于 2023-11-17 18:09
是官方的实验箱，这是数码管和led的原理图，我的猜想是：他们其实不是同时亮的，但是闪的频率很快，人眼 ...

楼主你得分清数码管中的P6端口和LED的P6端口控制的不同之处，数码管中P6的一个位控制的事七段数码管的一个段，至于该段亮不亮，还要看P7的控制。而LED是P6的一个位控制一个LED（前提是P40控制的三极管导通的情况下）.所以某个LED亮并不会和数码管的哪一位相对应，只是和其中的一小段亮对应。如果楼主不想让LED在数码管显示的情况下亮，干脆就把P40=1，这样，即使P6的某个位为低电平，LED也就不会亮了

DU***

reng*** 发表于 2023-11-17 20:40
楼主你得分清数码管中的P6端口和LED的P6端口控制的不同之处，数码管中P6的一个位控制的事七段数码管的一 ...

那如果我只想要led灯亮，数码管不亮，把P7端口赋0就好了吗

神***

P6口设置为强推挽模式，如是开漏模式的1，就是 P6口浮空，与电路无关系
如独立二级管的电源开关打开：
【5V - 0.3V - 0.1V】 经过【 限流电阻】 经过【发光二极管的压降】 到 【3.3V】, 导通微亮
===解决办法，将 P6口设置为强推挽
