单片机如何通过RS485通信电路下载程序？

神***

冲哥你淘宝店的 USB转RS485 可以取代这部分电路吗 ？
【电脑-USB转自动切换收发的RS485】
这部分电路 再去 有 RS485电路的MCU板子
帮测试您淘宝店的USB转RS485能否下载 STC8/STC32




冲哥淘宝店：
https://shop204481741.m.taobao.com/

电子DI***

通过RS485下载程序

先用支持全双工的通信电路设置好：
===下次直接支持RS485下载的必须参数, 下载一次才可以
===RS485是半双工, 要先设置好支持 RS485通信的控制发送/接收的管脚

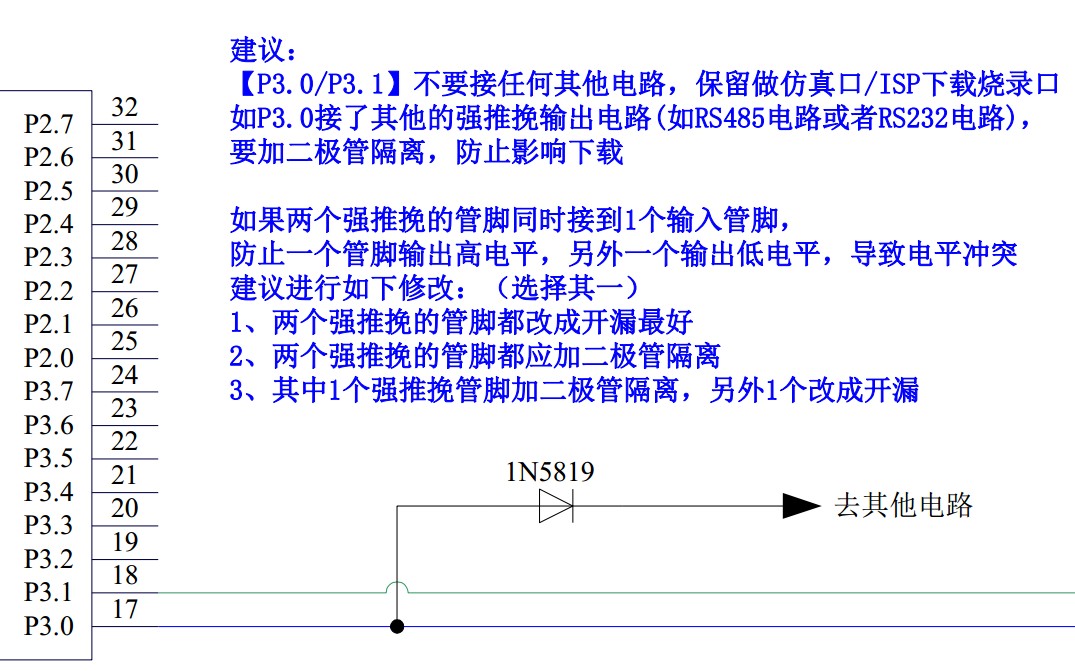

在 RS485 到 P3.0 的这个管脚加个锗隔离二极管
不加这个隔离二极管，外接的串口下载电路，
可能拉不低 P3.0, 送到P3.0的低电平会被MAX485电路拉成高
！！！！！！！！！！！！！！

神***

下面是巧妙的 RS485 自动切换 收/发 转换的电路

神***

神***

38009***

电子DI*** 发表于 2023-11-16 14:42
设置好参数,直接下载

我用的 STC8G1K08A 芯片

神***

就是你的用户板最好做上 RS485自动切换收发的电路




然后下载工具也加上RS485自动切换收发的电路

神***

否则就要用下面的软件配合：


RS485控制功能仅对如下系列及新出的单片机有效:
===STC32 / STC8xx

若需要使用485功能,需要按照下面的步骤
进行操作:

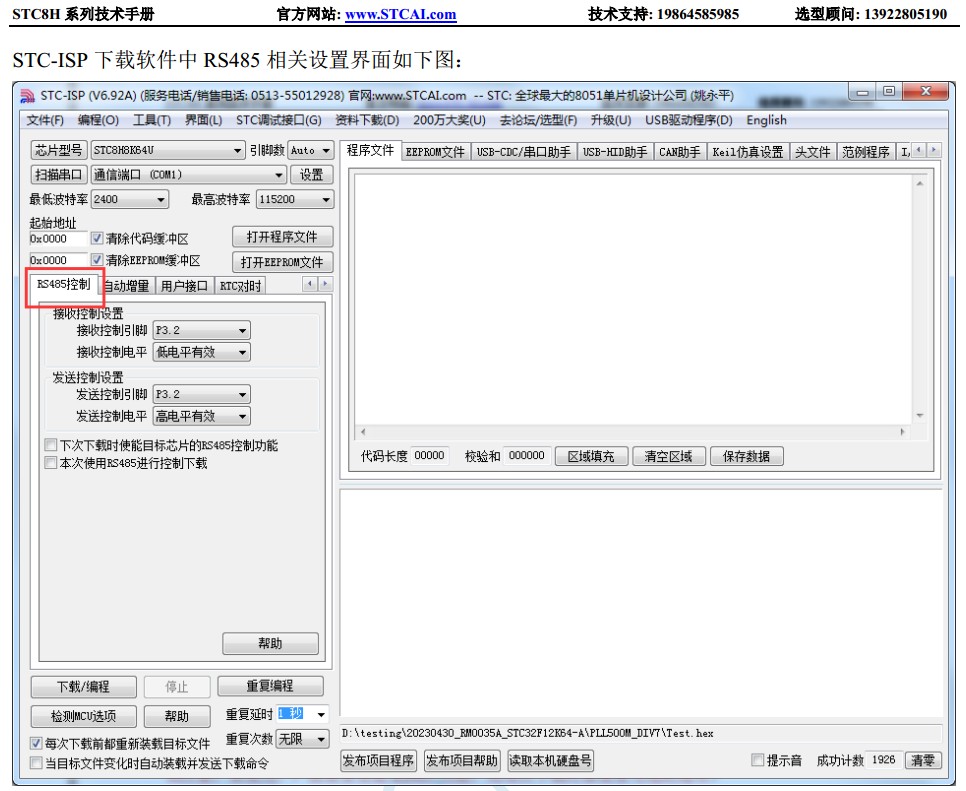

1. 首先需要设置好相应的485控制端口,并勾选上"下次下载时使能目标芯片的485控制功能"这个选项
2. 然后使用普通下载方式将485相关的硬件选项写入到目标芯片
3. 保持第一步时的设置不变,此时需要将"本次使用RS485进行控制下载"的选项勾选上(此选项的作用
   是使PC端也采用485的控制方式发送/接收串口数据)
4. 此时,再点击下载编程按钮,并对目标芯片重新上电即可实现使用485进行控制下载的功能

特别注意:
    若需要485控制功能,则每次下载前都需要将485收发控制引脚和收发控制电平配置好,
    并勾选上"下次下载时使能目标芯片的485控制功能"这个选项。注意是每次下载都需要设置!!!

WH***

刚好需要此功能，学习了！

so***

可以直接485不通过任何设备上传啊
