怎么用ADC测量0-40.00V电压，精度0.01V

te***

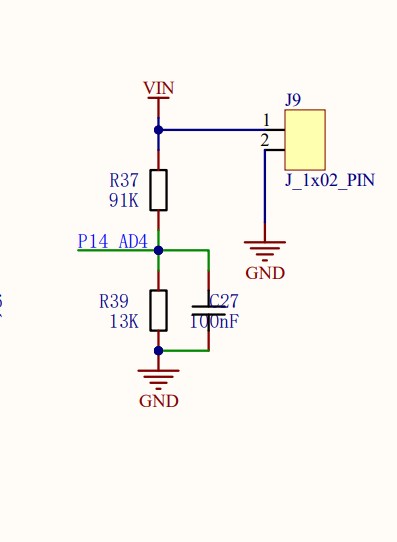

大师们好：我用的MCU是STC8G2K60S4,想用ADC测量电压，0-40.00V，误差为0.01V，附件有原理图，

但测量到的电压不尽人意，误差在0.1V都难做到。请大师们指点。谢谢！

电子DI***

MCU是STC8G2K60S目测只有十位ADC吧？理论精度撑死也只能到40/1024 = 0.039V.其次采集精度要求高的话要用线性电源供电+基准电压源才能保证采样结果的准确性

梁***

STC8G2K60S4的ADC是10位的，做成40.00V量程，分辨率是0.04V，达不到你的0.01V的精度要求。请换用STC8H8K64U，12位的ADC。

kk***

如楼上几位所说，10位ADC分辨率不够，12位ADC的0.009766 V分辨率才有可能符合要求。
另外也必须考虑到电路的误差。假设你用的1%电阻，R37就是90.09k~91.91k，R39为12.87k~13.13k。40V电压输入到ADC的电压范围是4.913~5.088 V。此时误差就有1.76%了，也就是0.7 V。这一部分是可以通过软件校准消除的，但我猜你没有实施。

其实你更应该考虑你的具体需求，即是否有必要精确到千分之0.25精度。这个精度比市面上常见的万用表都要高。

梁***

kk*** 发表于 2023-11-16 11:40
如楼上几位所说，10位ADC分辨率不够，12位ADC的0.009766 V分辨率才有可能符合要求。
另外也必须考虑到电路 ...

是的，要根据自己的项目要求，确定精度要求，因为精度高一点，成本就要高很多。
好多手持万用表的直流电压档精度到0.2%就是很高的精度了，一般都是0.5%+-5个字。
而40.00V精度0.01V（就要求精度等于分辨率1LSB这个更加困难），至少要12bit的ADC，STC的12bitADC本身精度可以达到12bit（使用过采样技术可以测量到接近13bit的额精度，可以参考我的过采样主贴）。
但是ADC精度够了，外围电路也要跟上，分压电阻如果精度不到0.025%以下，则就保证不了。

实际上，使用校准技术就可以得高的精度，前提是：ADC的精度足够，基准电压的温度系数要小（20ppm以下才能保证25+-25度（0~50度）的温漂在0.025%以下），分压电阻的温度系数要一致。

te***

感谢各位经验分享，谢谢

reng***

你这个电阻分压电路输入到ADC中的电压最大值是5V，你的参考电压未必是否能够达到5V呢？必须确保参考电压的值不小于被测电压的值。另外，两个分压电阻最好选择精度高点，温漂小点的，两个最好保证一致，比如R37、R39的精度都为1%，如果某个时刻R37的阻值+1%，R39的-1%，那么进入到AD4中的分压值和理论计算的就会有出入了。分压电阻的精度越高，温漂越小，测的准确度就会好些。

pangs***

学习中

so***

0-40V精确到0.01也要4000以上，那么分辨率要最小4096也有12位吧。

小***

需要使用12位的ADC
