[已解决] STC32实验箱RTC实验程序卡在外部32K稳定标志处

yef*** · 发表于 2023-11-15 17:47:03

本帖最后由 yefeng 于 2023-11-17 01:03 编辑

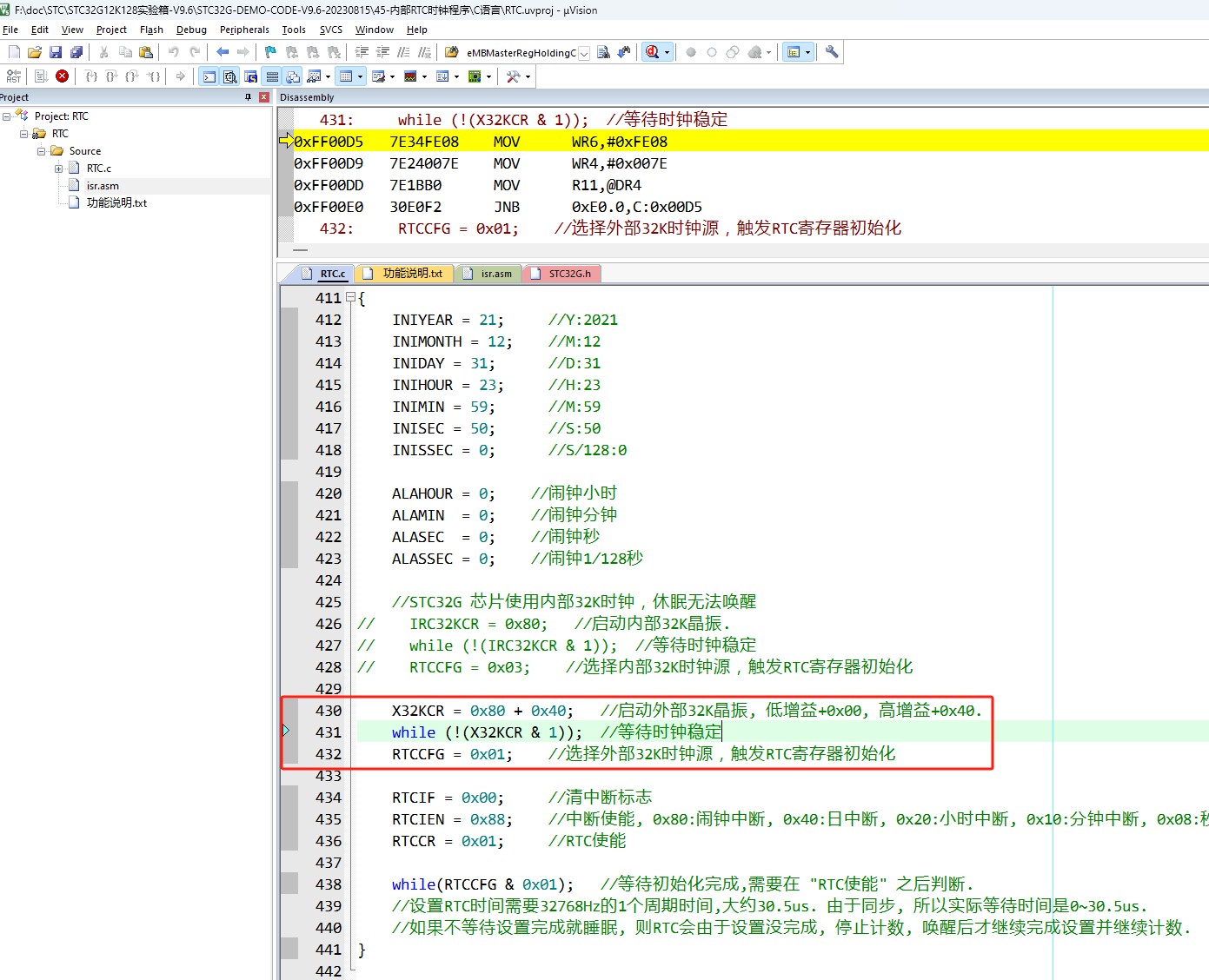

如题，程序路径如下：
STC32G12K128实验箱-V9.6\STC32G-DEMO-CODE-V9.6-20230815\45-内部RTC时钟程序

乘风*** · 发表于 2023-11-16 10:18:23

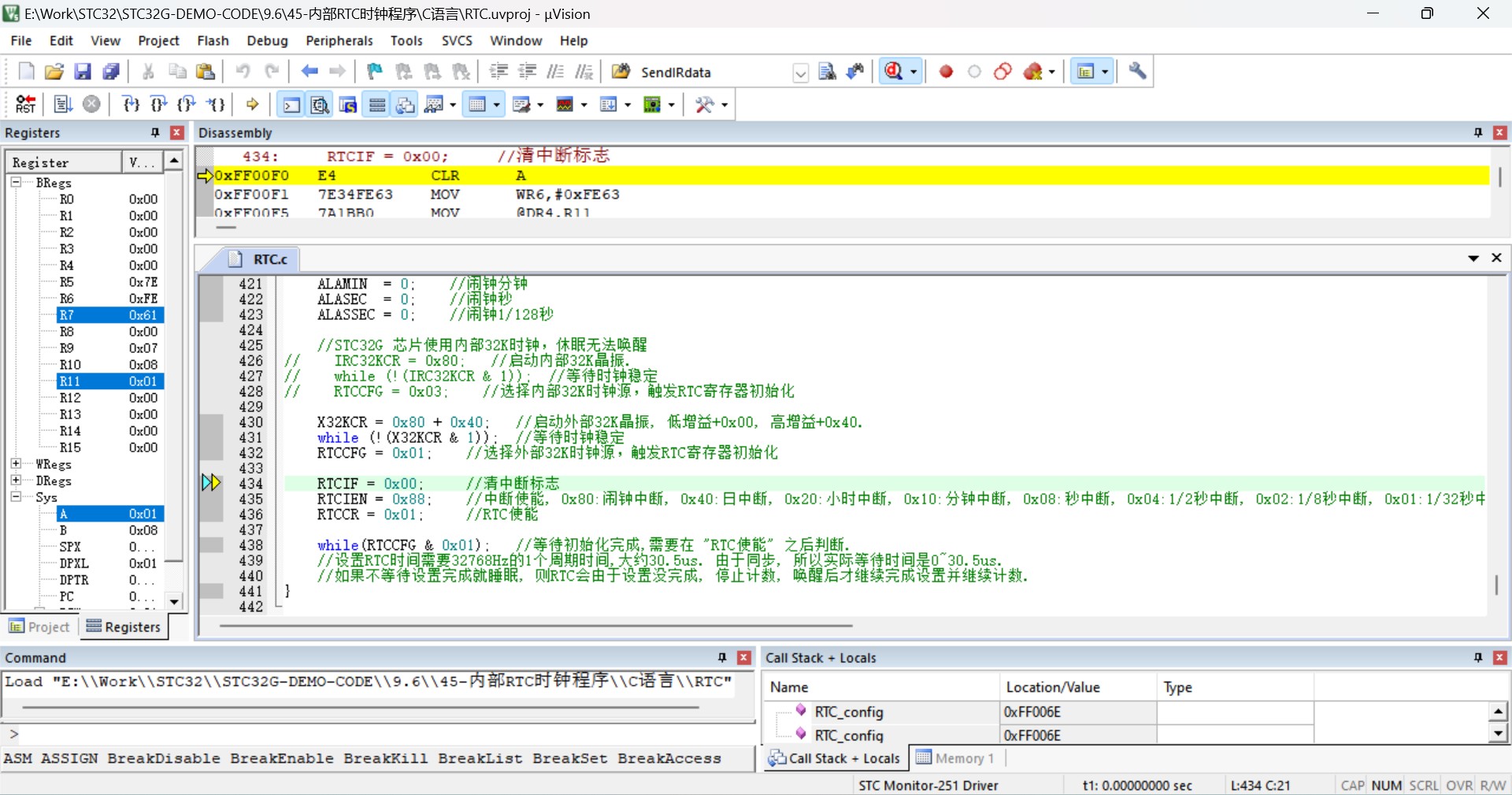

我刚在实验箱上仿真试了可以通过：


直接烧录原例程里面的hex文件到实验箱，看看运行是否正常。
如果还是不正常的话用示波器测一下晶振脚位看是否有起振，没有的话可能振荡电路有问题。

如果是使用自己的板子进行测试的话，需要注意振荡电路是否焊接正常。

yef*** · 发表于 2023-11-16 11:25:07

乘风*** 发表于 2023-11-16 10:18
我刚在实验箱上仿真试了可以通过：

还是不可以啊，我没有示波器，用万用表测得晶振2个引脚上的电压都在0.563v左右

乘风*** · 发表于 2023-11-16 11:39:43

yef*** 发表于 2023-11-16 11:25
还是不可以啊，我没有示波器，用万用表测得晶振2个引脚上的电压都在0.563v左右 ...

那先用内部32K时钟试一下功能，如果都正常的话再排查外部振荡电路。
例如，更换32K晶振、匹配电容。

gentl*** · 发表于 2023-11-16 12:06:13

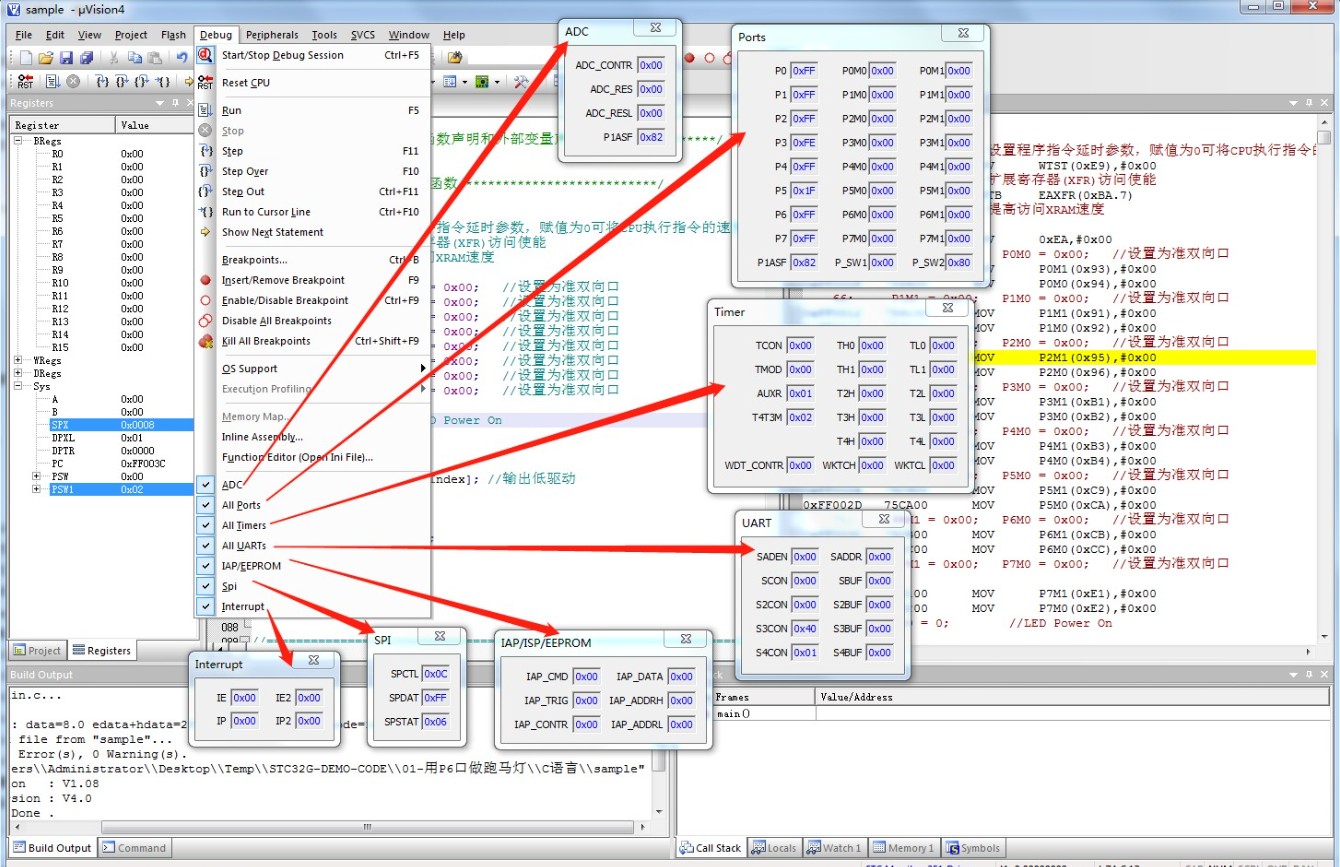

先确保仿真驱动安装成功
安装成功后能看到许多寄存器


gentl*** · 发表于 2023-11-16 12:19:41

本帖最后由 gentleman 于 2023-11-16 12:22 编辑

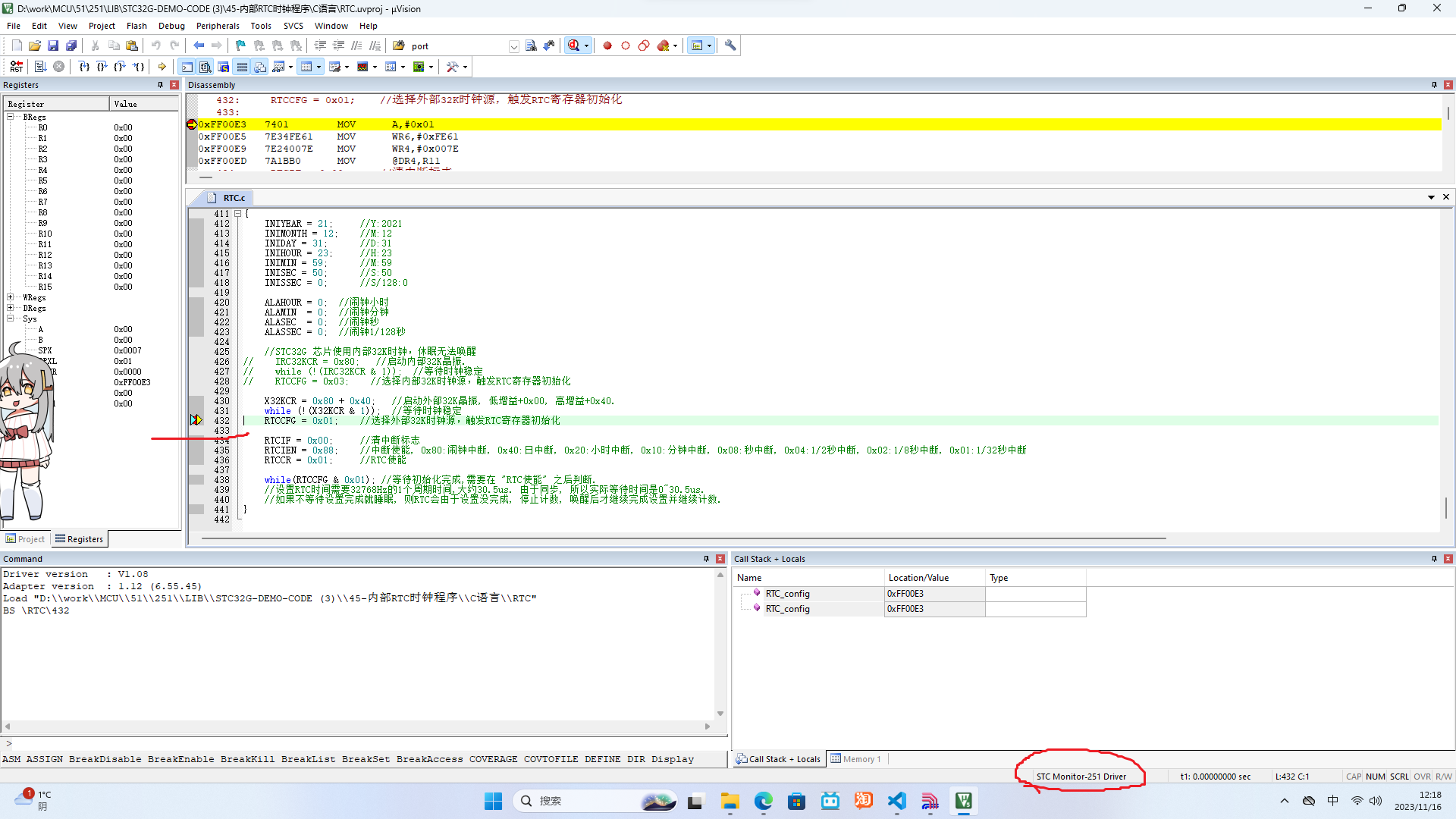

我测试也是正常的

屏幕截图 2023-11-16 121832.png

神*** · 发表于 2023-11-16 12:51:08

yef*** 发表于 2023-11-16 11:25
还是不可以啊，我没有示波器，用万用表测得晶振2个引脚上的电压都在0.563v左右 ...

yef*** · 发表于 2023-11-16 13:54:08

神*** 发表于 2023-11-16 12:51
RTC外部32768晶振起振后的震荡幅度测试波形 - 触摸按键/80mA大电流LED数码管自动刷新显示/段码LCD/RTC ...

那很大可能我中彩票了，这个晶振坏的

yef*** · 发表于 2023-11-17 01:02:50

换了晶振，程序正常运行了，你们的实验箱选的32.768KHz晶振有问题

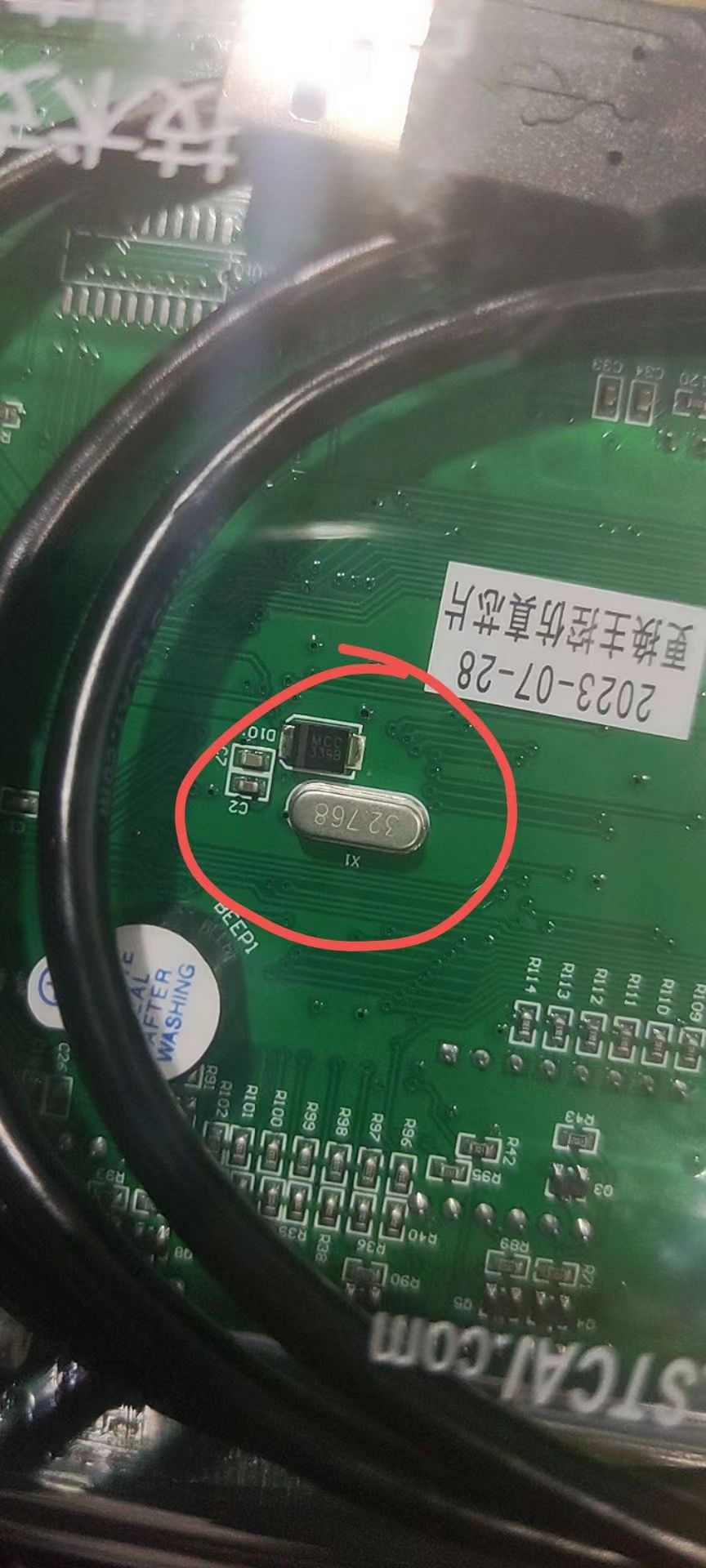

实验箱原来的晶振正面

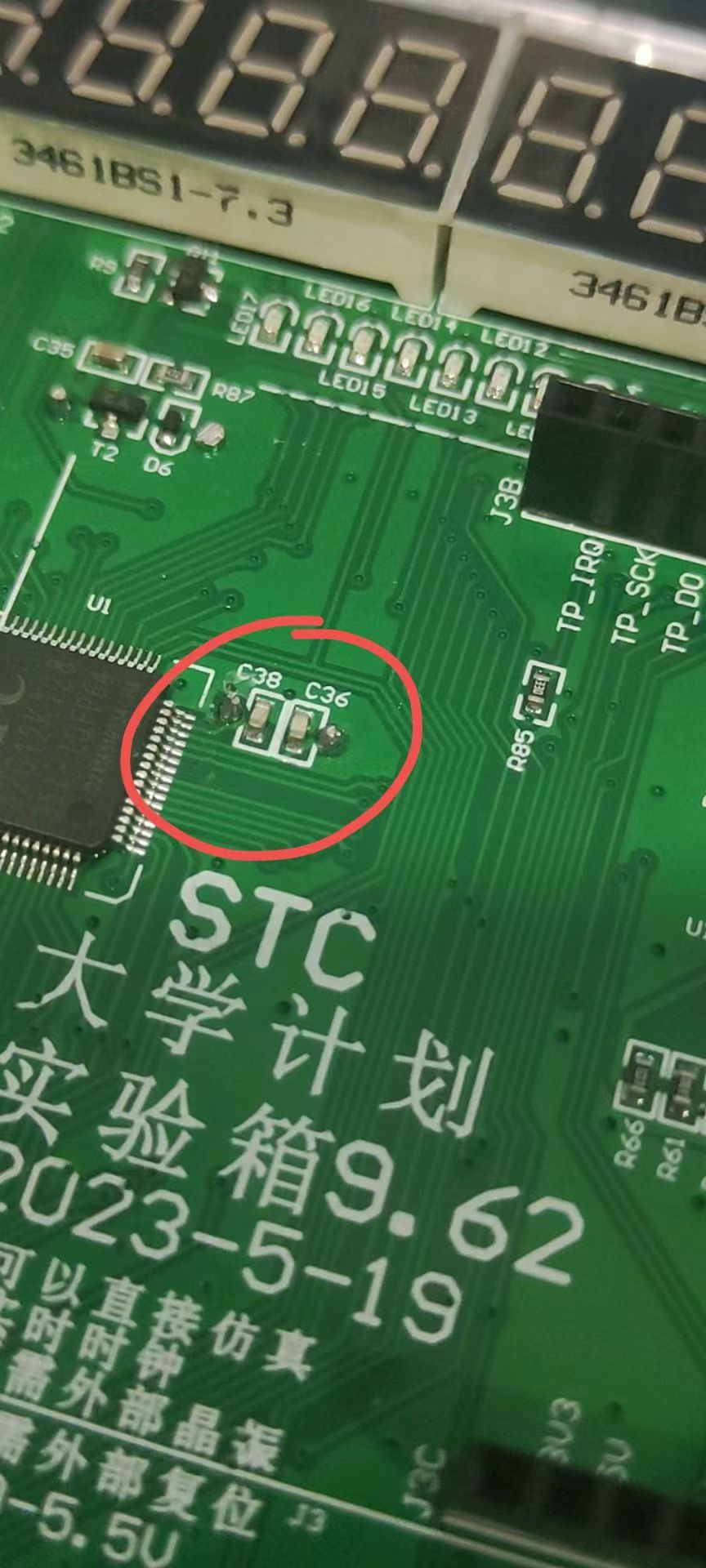

实验箱原来的晶振反面

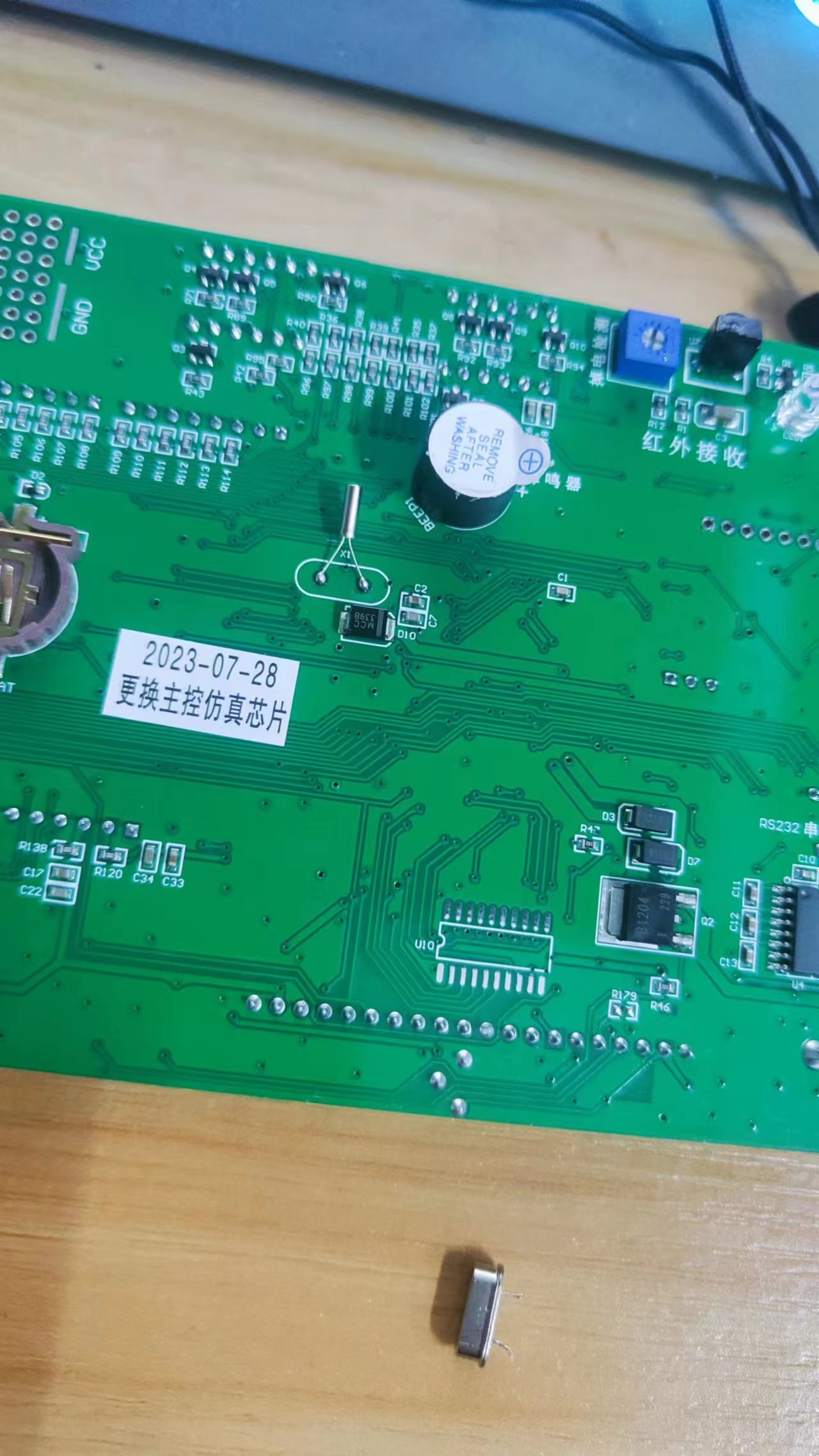

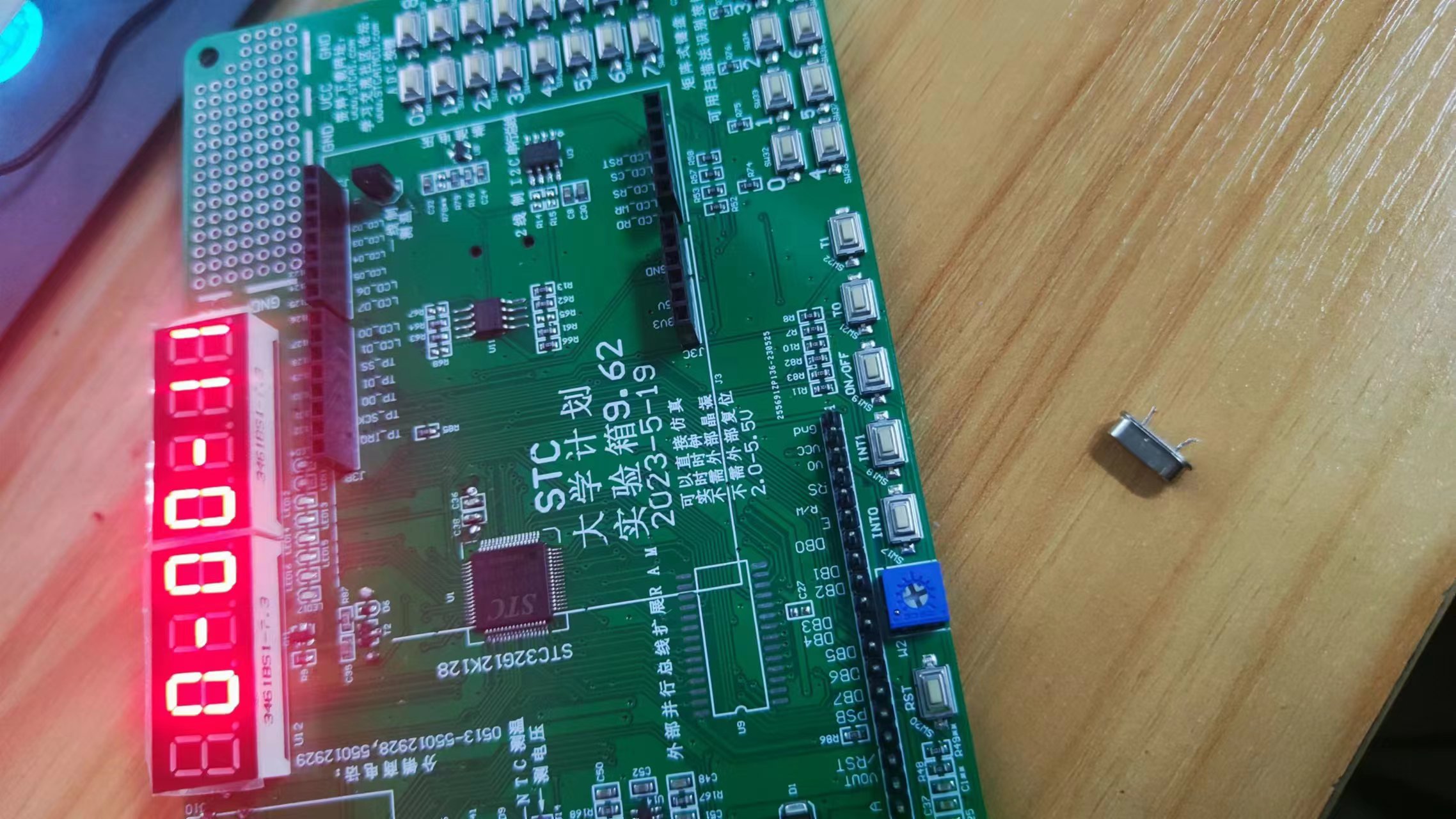

更换后晶振正常工作

更换后晶振
