使用SPI-DMA+LCM-DMA方式显示320*240的图片需要多长时间

yan***

使用STC32G12K128单片机，设置35M，

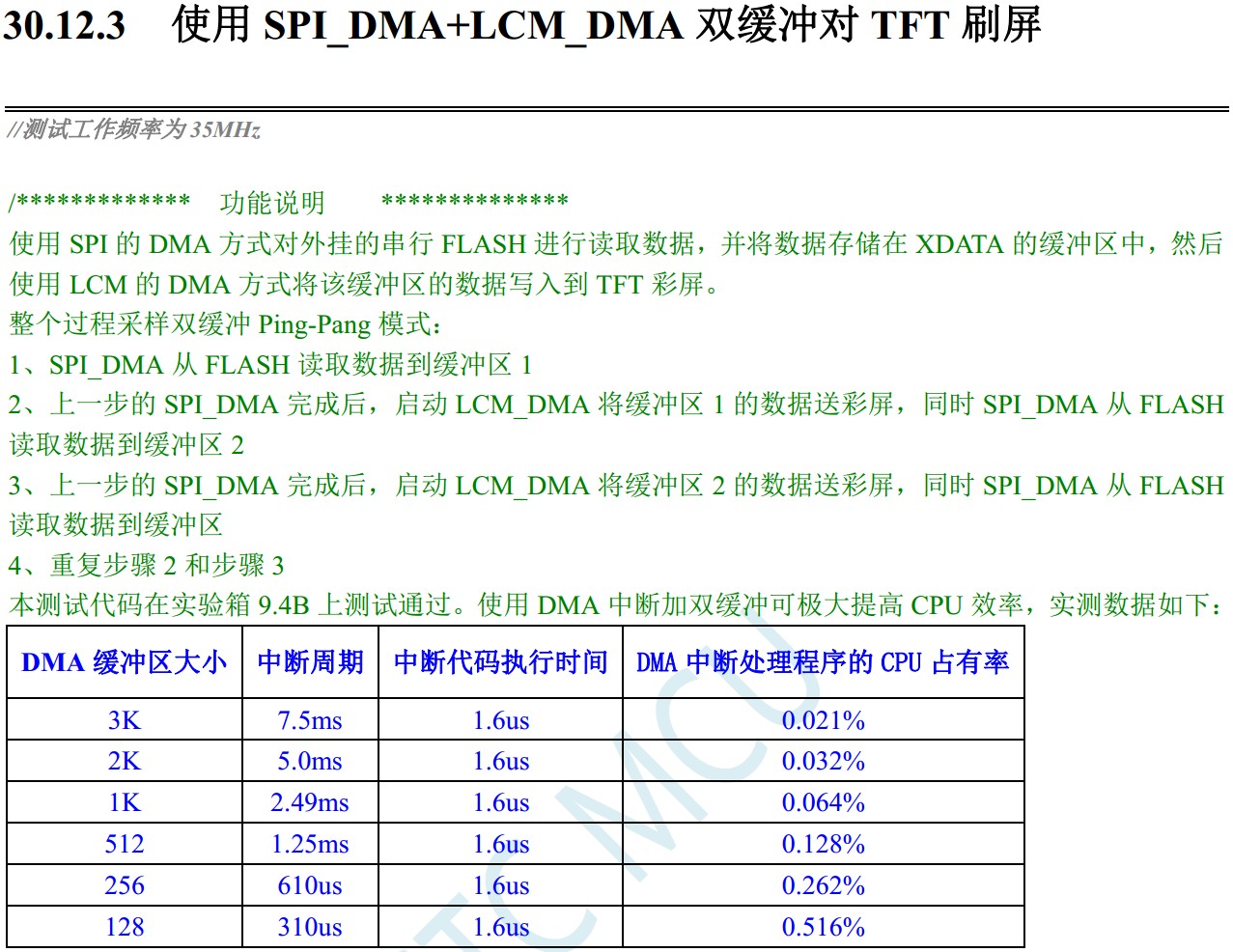

采用SPI-DMA+LCM-DMA双缓冲方式显示320*240的图片，
模拟播放一段小视屏，明显卡顿，做个时间延时，
大概一张图片显示需要250MS，
这个时间还有没有提升的空间呢？

yan***

延时改成200MS时播放的就不连贯了。

相关代码：

void LCD_ShowPicture_dma(uint16 x)                //SPI_DMA，LCM_DMA方式显示图片
{
        uint32 pic_add=picture_addr+x*153600;   // 从GD25Q64的这个地址开始读取图片
        TFT_CS= 0;        //选择TFT
        GD25Q64_Readdma(pic_add);        //开启SPI_DMA主模式操作读GD25Q64，开始第一次（0）读取到缓冲区1
//        while(!GD25Q64_CS);        //等待读取一次完成，阻塞机制
}

void common_isr(void) interrupt  13        //DMA_LCM和DMA_SPI中断
{
        if(DMA_LCM_STA & 0x01)        //进入DMA_LCM
    {
                        DMA_LCM_STA= 0;
      if(stage >= Index)                //150K图片传送完毕
                        {
                                TFT_CS=1;
                        }
    }
        if(DMA_SPI_STA & 0x01)        //进入DMA_SPI
    {
                        DMA_SPI_STA= 0;
      if(!(stage & 1))        //偶数次
                                {
                                        DMA_LCM_TXAL= (uint8)((uint16)&DmaBuffer1);        //缓冲区1开始发送
                                        DMA_LCM_TXAH= (uint8)((uint16)&DmaBuffer1>>8);
                                        DMA_LCM_CR= 0xa1; //启动DMA开始发送数据
                                }
                        else        //奇数次
                                {
                                        DMA_LCM_TXAL= (uint8)((uint16)&DmaBuffer2);        //缓冲区2开始发送
                                        DMA_LCM_TXAH= (uint8)((uint16)&DmaBuffer2>>8);
                                        DMA_LCM_CR= 0xa1;        //启动DMA开始发送数据
                                }
                        if(stage <Index)
       {
                                if(!(stage & 1))        //偶数次
                                        {
                                                DMA_SPI_RXAL= (uint8)((uint16)&DmaBuffer2);        //发送到缓冲区2
            DMA_SPI_RXAH= (uint8)((uint16)&DmaBuffer2>>8);
            DMA_SPI_CR= 0xc1;        //启动DMA开始接收数据
          }
         else        //奇数次
                                        {
                                                DMA_SPI_RXAL= (uint8)((uint16)&DmaBuffer1);        //发送到缓冲区1
            DMA_SPI_RXAH= (uint8)((uint16)&DmaBuffer1>>8);
            DMA_SPI_CR= 0xc1;        //启动DMA开始接收数据
          }
        stage++;
         }
       else
                         {
                                 GD25Q64_CS= 1;        //150K图片数据读取完毕
                                 stage=0;        //重新开始计数
                         }
     }
}

yan***

视频1和2分别是使用DMA和不使用时播放的效果，感觉效果差不多，并没有体现出来使用DMA的优势

乘风***

yan*** 发表于 2023-11-14 16:31
视频1和2分别是使用DMA和不使用时播放的效果，感觉效果差不多，并没有体现出来使用DMA的优势 ...

DMA的优势在于使用硬件自动传输数据，释放CPU资源。
想要加快刷新速度，要提高接口的时钟频率。

yan***

设置过的了

神***

这个算法是解放 CPU去做其他事

yan***

两张图片之间的那个延时间隔CPU可以做其他操作，这个8位并口TFT彩屏，就没法播放视屏了对吗？这个播放速度有没有老师能给出具体参数呢？或者有没有好的方法能实现彩屏的视屏播放效果？

yan***

我用的是KMPlayer播放视频，捕获成你要的图片格式，再用Image2Lcd批量转换成150K单个的BIN文件，最后将这些BIN文件合并成一个BIN文件烧录到25Q64中，程序中再通过用SPI-DMA方式读取25Q64对应的每个图片，用LCM-DMA方式实现对应图片的显示，读取显示速度够快，视觉看起来就能连续播放。目前这个刷新图片速度达到了效果，但是视频还不够理想，速度限制在于读取25Q64这里，当然用OLED12864显示灰度图片的话，8H8K64就可以实现视频级的播放。

神***

后面的 STC8051H, STC32G96K256, 都有 QSPI读FLASH,
支持 QSPI -DMA 直通 TFT320240 接口
支持 QSPI -DMA 直通 TFT480320 接口

STC8051H，2024/6/1 后回来
