新人求助——STC8H8K64U 制作示波器

不会焊***

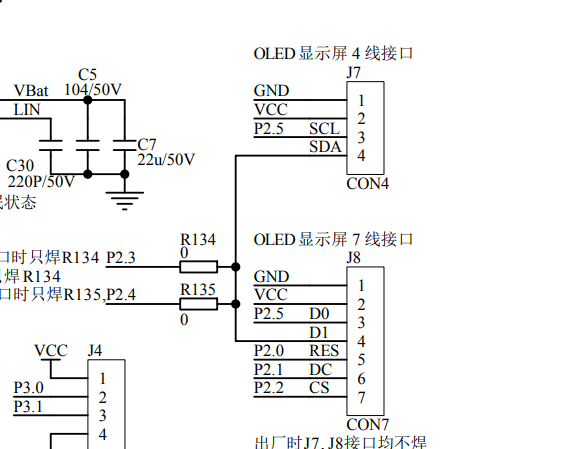

按照原理图 ，焊接的SPI 7针 OLED 无法使用 。

乘风***

用的是开天斧核心板吗？默认应该就是焊接R134，使用SPI模式的。接上屏烧录正确的SPI接口OLED显示例程，开天斧例程包里面的老刘示波器例程需要长按P3.5按键才能开启显示。

神***

已有客服安排送他 开天斧-STC8H8K64U

收到后，测试完，也在这发表感慨下，是 STC 官方给大家规划的学习效率高，还是自己洞洞板学习效率高

zcb***

乘风*** 发表于 2022-12-26 15:21
用的是开天斧核心板吗？默认应该就是焊接R134，使用SPI模式的。接上屏烧录正确的SPI接口OLED显示例程，开天 ...

大佬改成r135了也点不亮是为什么啊

乘风***

zcb*** 发表于 2024-6-24 21:31
大佬改成r135了也点不亮是为什么啊

能将你的应用平台跟操作流程描述清楚一些吗？
包括使用的OLED屏接口。发图片、视频都可以。

zcb***

乘风*** 发表于 2024-6-25 09:01
能将你的应用平台跟操作流程描述清楚一些吗？
包括使用的OLED屏接口。发图片、视频都可以。 ...

不太会用论坛发图片，使用的0.96寸四针iic通信oled，gnd，vcc，scl，sda顺序连接，板子是stc8h8k64u的开天斧，已经将r135改好了，但是使用了板子自带的或者oled商家给的以及自己写的都没有反应，2.42.5的led灯都在闪烁，但是屏幕还是一点反应都没有

小涵***

zcb*** 发表于 2024-6-25 16:51
不太会用论坛发图片，使用的0.96寸四针iic通信oled，gnd，vcc，scl，sda顺序连接，板子是stc8h8k64u的开 ...

再检查下接线，论坛搜冲哥的OLED例程，一次点亮

zcb***

zcb26 发表于 2024-6-25 16:51
不太会用论坛发图片，使用的0.96寸四针iic通信oled，gnd，vcc，scl，sda顺序连接，板子是stc8h8k64u的开 ...

还是不行啊😭，连背光都没有

乘风***

zcb*** 发表于 2024-6-25 16:51
不太会用论坛发图片，使用的0.96寸四针iic通信oled，gnd，vcc，scl，sda顺序连接，板子是stc8h8k64u的开 ...

开天斧板子焊接R135，断开R134。
使用开天斧例程包下面的例子进行测试：25-老刘爱捣鼓示波器，使用OLED屏显示或者虚拟OLED接口显示 -> 3-老刘爱捣鼓示波器，使用I2C OLED屏显示或者虚拟OLED接口显示-CDC协议通信
（例程目录下有使用说明，参考2.6章节介绍）
需要确认一下你使用的OLED屏的设备地址是多少，例子使用的是 0x78，如果不一样的话需要在"ssd1306.c"里面修改。

zcb***

乘风*** 发表于 2024-6-25 18:23
开天斧板子焊接R135，断开R134。
使用开天斧例程包下面的例子进行测试：25-老刘爱捣鼓示波器，使用OLED屏 ...

前面都已经尝试过来但是没有亮，可以问问设备地址怎么查看吗
