请问关于官方给的用MCU直接驱动LCD屏幕问题

wsr2*** · 发表于 2023-11-8 19:20:53

在官网中给到在LCD段码屏如果段不多的话，可以通过MCU的GPIO直接实现

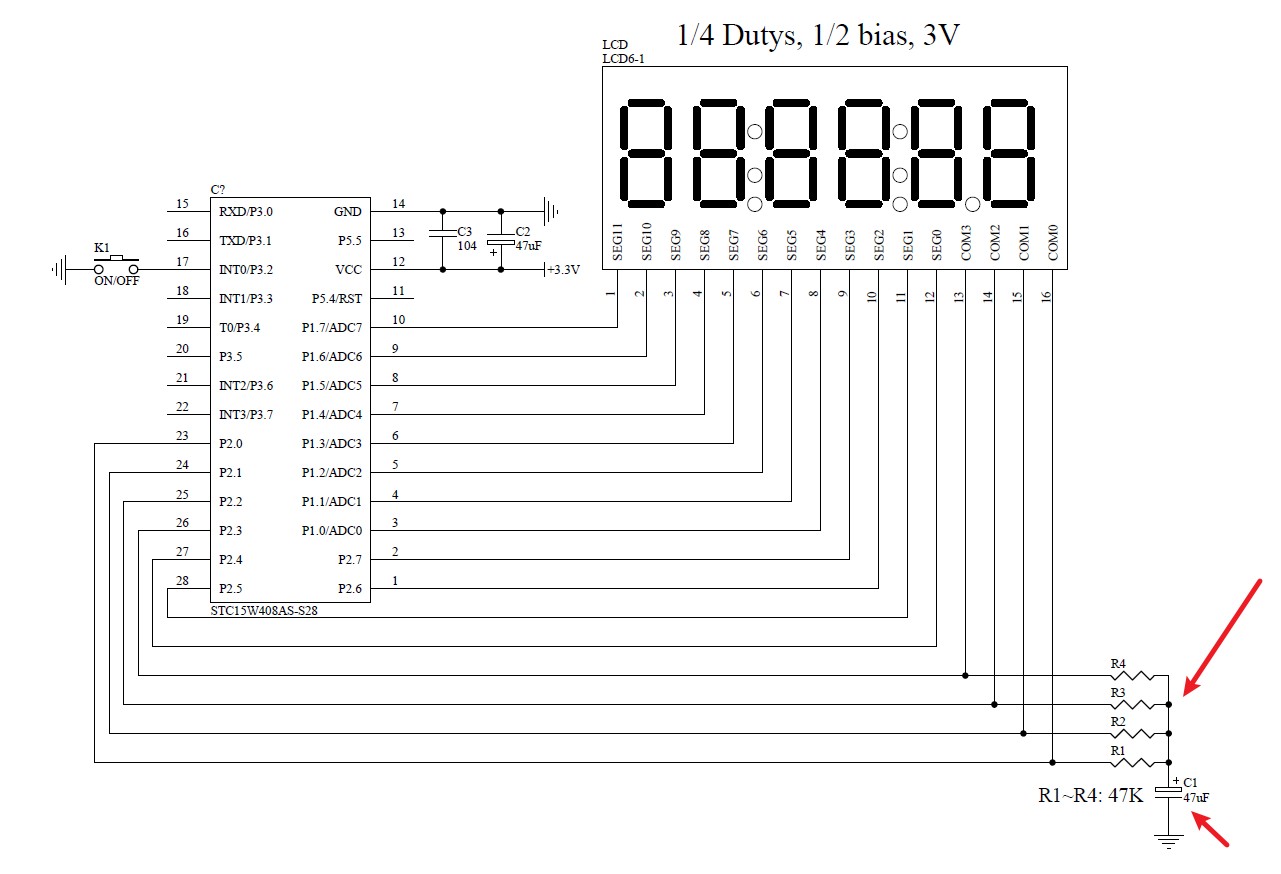

其中关于下面电路，官方的R1-R4以及（或者）C1是可以省略的吗？

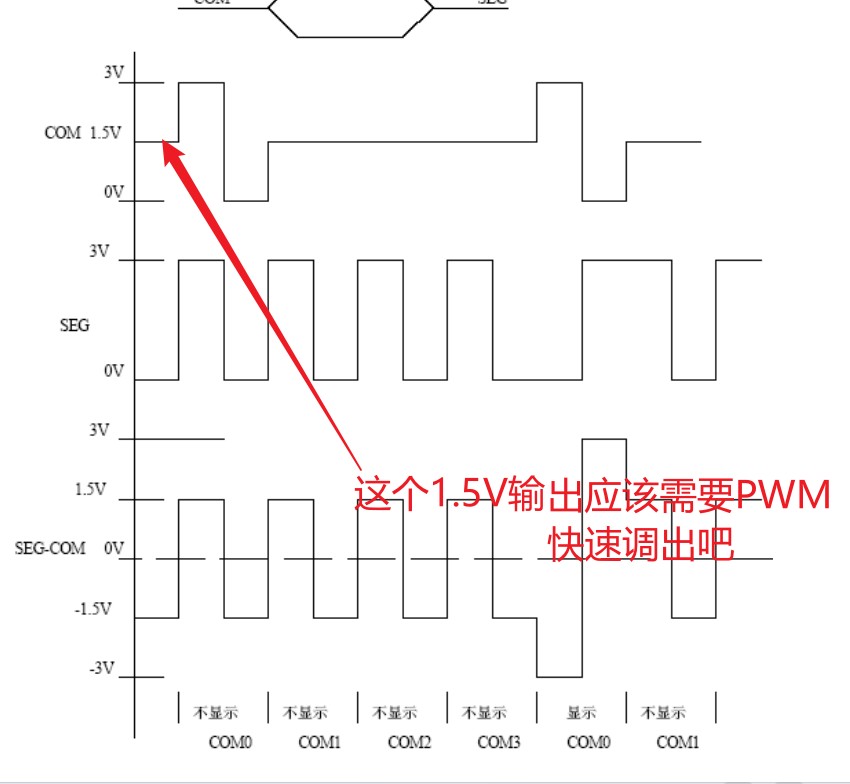

这个电路相比网上的类似下面的电路，在驱动屏幕时如何让不操作的COM为中间电平（比如1.5V以下），来让压降无法超过1.5V使得无法让LCD点亮？

神*** · 发表于 2023-11-8 19:31:31

新官网是： www.STCAI.com

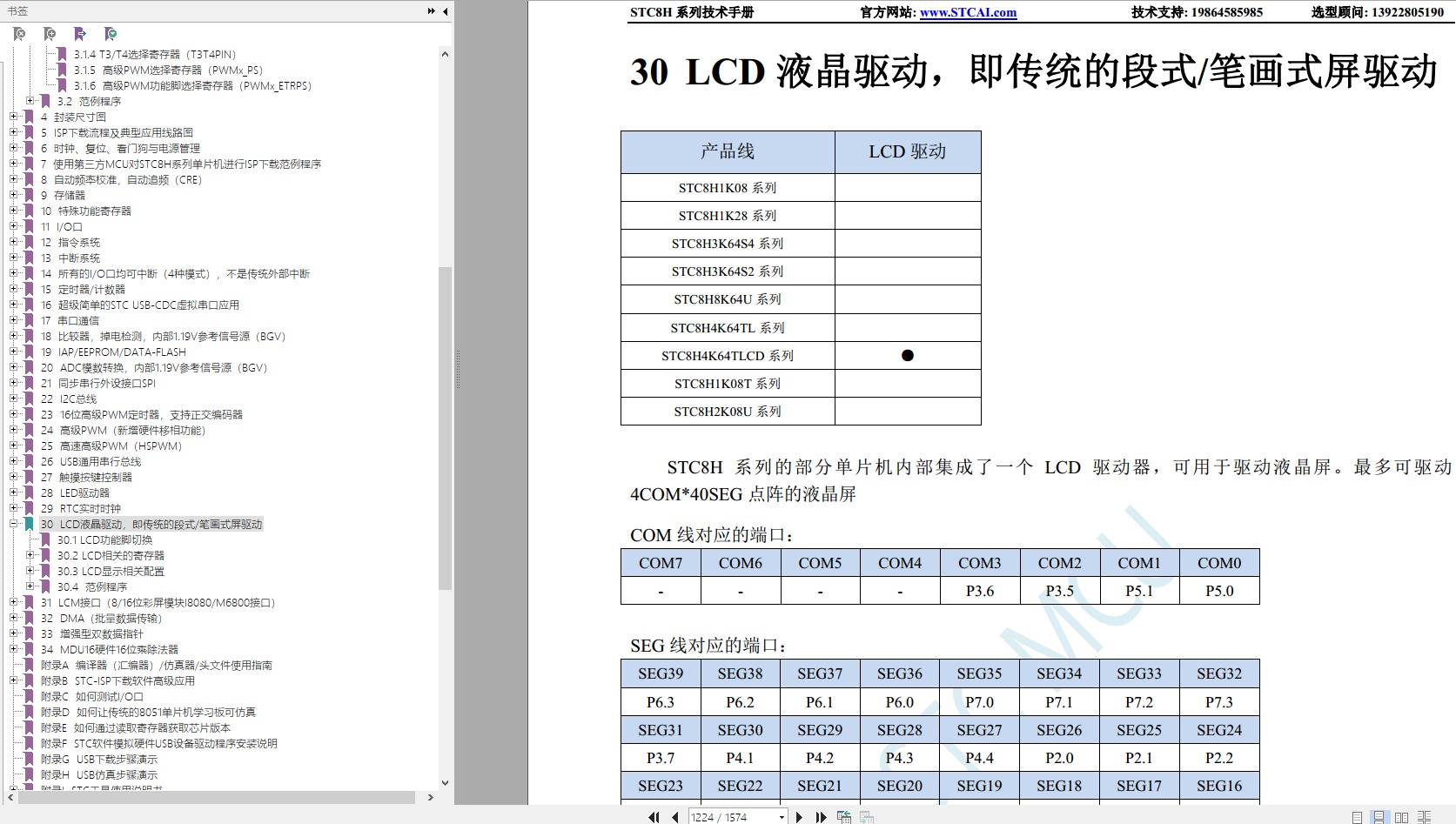

段码LCD请使用 STC8H4K64TLCD-45I-LQFP64/LQFP48

wsr2*** · 发表于 2023-11-8 22:40:52

主要我们确实芯片已经定了是STC8H3K48S2了，请您给出基于MCU直连的建议

神*** · 发表于 2023-11-8 23:42:46

改用专业的段码LCD驱动MCU, STC8H4K64TLCD

梁*** · 发表于 2023-11-16 17:04:40

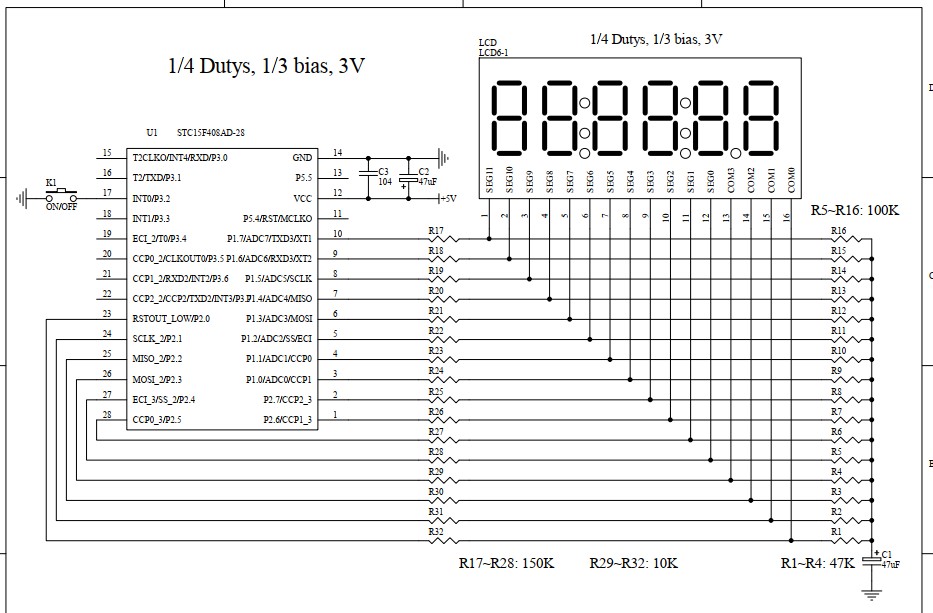

你贴的是1/2 bias的，你应该参考1/3 bias的电路和程序：

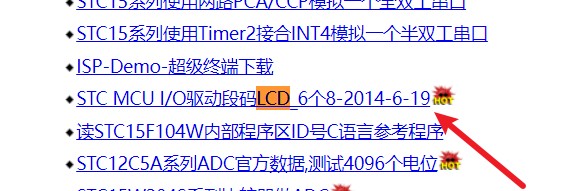

40-IO驱动段码LCD_6个8.rar (117.54 KB, 下载次数: 80)

wsr2*** · 发表于 2023-11-17 08:51:53


梁*** · 发表于 2023-11-17 10:57:11

wsr2*** 发表于 2023-11-17 08:51
谢谢梁工，现在就是我们就是对这个RC滤波生成中间电压有点问题，

那个电容会滤波出来这个中点电压。
