STC 高手成长，研发/生产主管 必须知到的事：

神***

STC 高手成长，研发/生产主管 必须知到的事：
一，下载线路，仿真线路，最小系统，教学视频，大学教材，从此开始

请公开的教学视频，公开的教材，公开的核心板 统一到本图，否则就是不认真研究原厂手册
===上图那个RMB0.03的22uF电容可以用47uF/100uF代替，不加就是不懂，2个电容放的越近越好
===那个电源开关旁边可以放个短接的0欧电阻，批量生产时可以焊0欧短接电阻，不焊电源开关
===开发阶段有这个电源开关方便开发

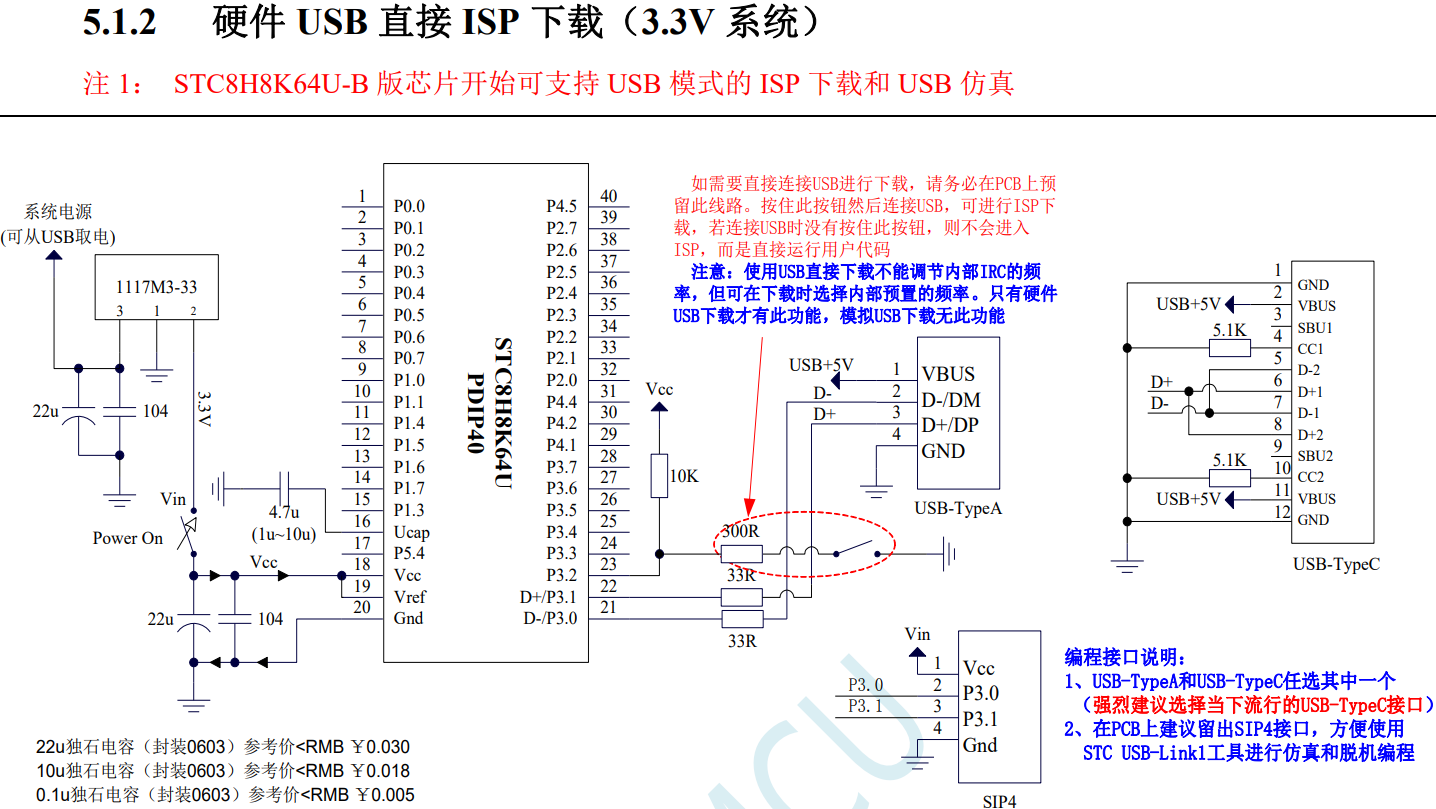

1，本图STC8H8K64U既可以用自带的硬件USB下载，也可以用自带的硬件USB直接仿真
2，还可以通过 【一箭双雕之USB转双串口】的串口来仿真，或者串口自动下载/6M bps 下载速度
===仿真的同时，【一箭双雕之USB转双串口】的第二组串口还可以同时和被仿真的MCU的串口1/2/3/4通信
===本图MCU如是 STC32G12K128，可以外接STC-USB Link1D来支持SWD仿真
===如STC32G12K128, 你在 P3.0/3.1上外接其他USB转串口芯片会影响 硬件USB直接下载，SWD硬件仿真，不要加任何芯片
===如STC8H8K64U, 你在 P3.0/3.1上外接其他USB转串口芯片会影响 硬件USB直接下载，硬件USB直接仿真，不要加任何芯片
*****并且有些USB转串口芯片省去了外部晶振，这时你用它来对STC的MCU下载程序
*****会将它内部的时钟误差带进STC的MCU内部的IRC时钟，增加了内部时钟的误差
3，还可以通过 【STC-USB Link1D】的串口仿真，或者串口自动下载/6M bps 下载速度
===仿真的同时，【STC-USB Link1D】的第二组串口还可以同时和被仿真的MCU的串口1/2/3/4通信

神***

硬件USB下载的操作说明

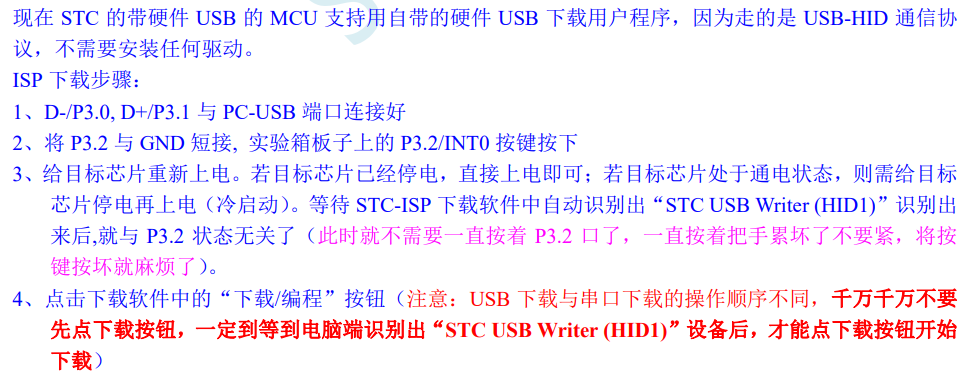

现在STC的带硬件USB的单片机支持硬件USB下载。
因为用的是USB-HID通信协议，不需要安装任何驱动。
STC打狗棒、降龙棍、开天斧、屠龙刀核心板以及
STC开源示波器、STC实验箱的USB-ISP下载程序步骤，
在 D-/P3.0, D+/P3.1与PC-USB端口连接好的状况下：

1. 按下板子上的P3.2/INT0按键，就是P3.2接地
2. 给目标芯片重新上电，不管之前是否已通电。
===电子开关是按下停电后再松开就是上电
等待STC-ISP下载软件中自动识别出“STC USB Writer (HID1)” ，
识别出来后，就与P3.2状态无关了，可以松开P3.2按键
===传统的机械自锁紧开关是按上来停电，按下去是上电

3. 再点击下载软件中的“下载/编程”按钮
  （注意：与串口下载的操作顺序不同）
下载成功 ！
===另外从用户区软复位到系统区也是等待USB下载。
​
​入坛必送开天斧，远航莫忘屠龙刀！
www.STCAI.com,    STC 新官网
www.STCAIMCU.com, STC 全球8051爱好者技术互助交流论坛社区

神***

如果不想用硬件USB下载，想用USB转串口下载

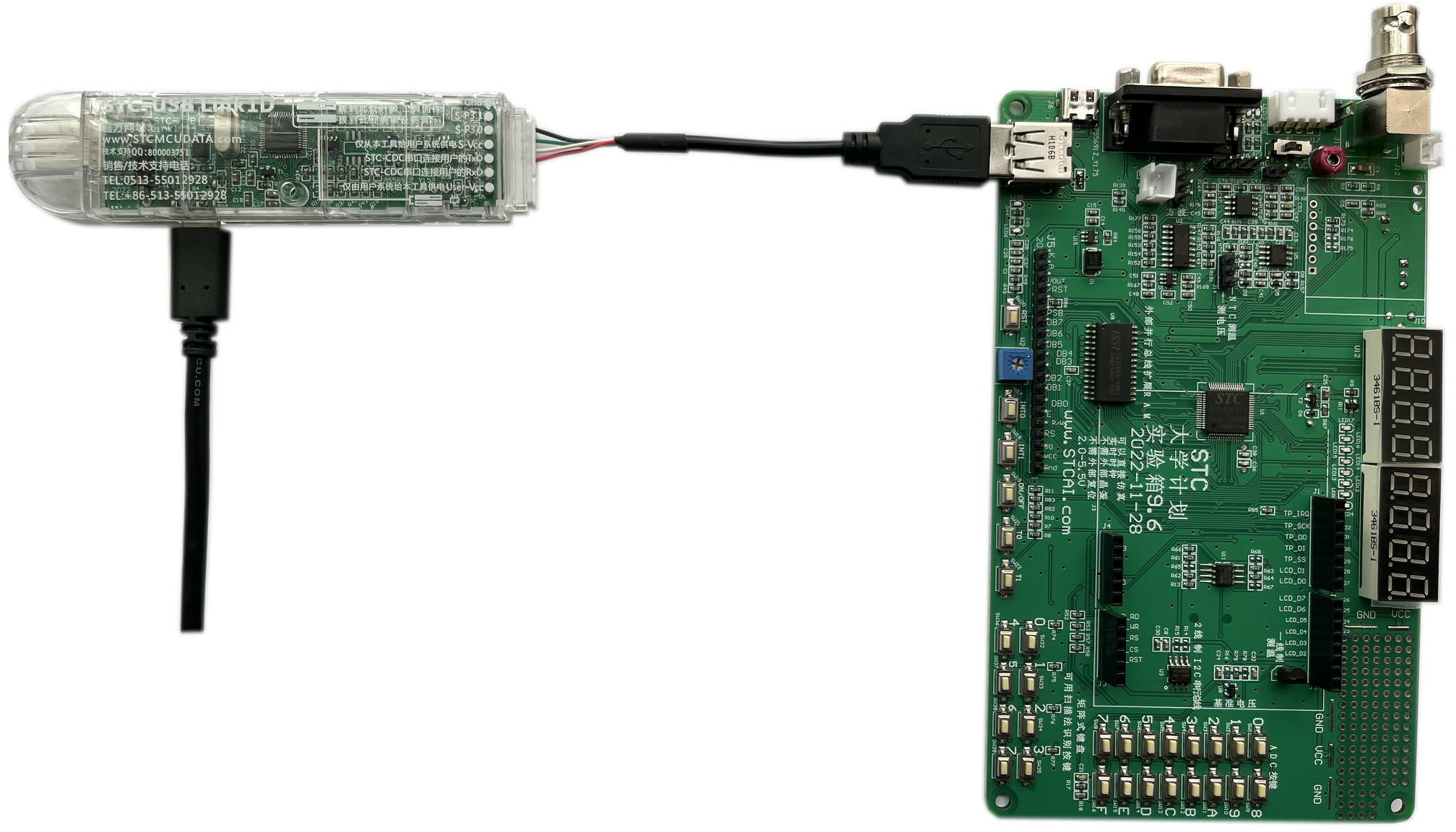

===工具1，[STC-USB Link1D], 这是 USB 转双串口，串口仿真器，也是 SWD仿真器

想用USB转串口下载

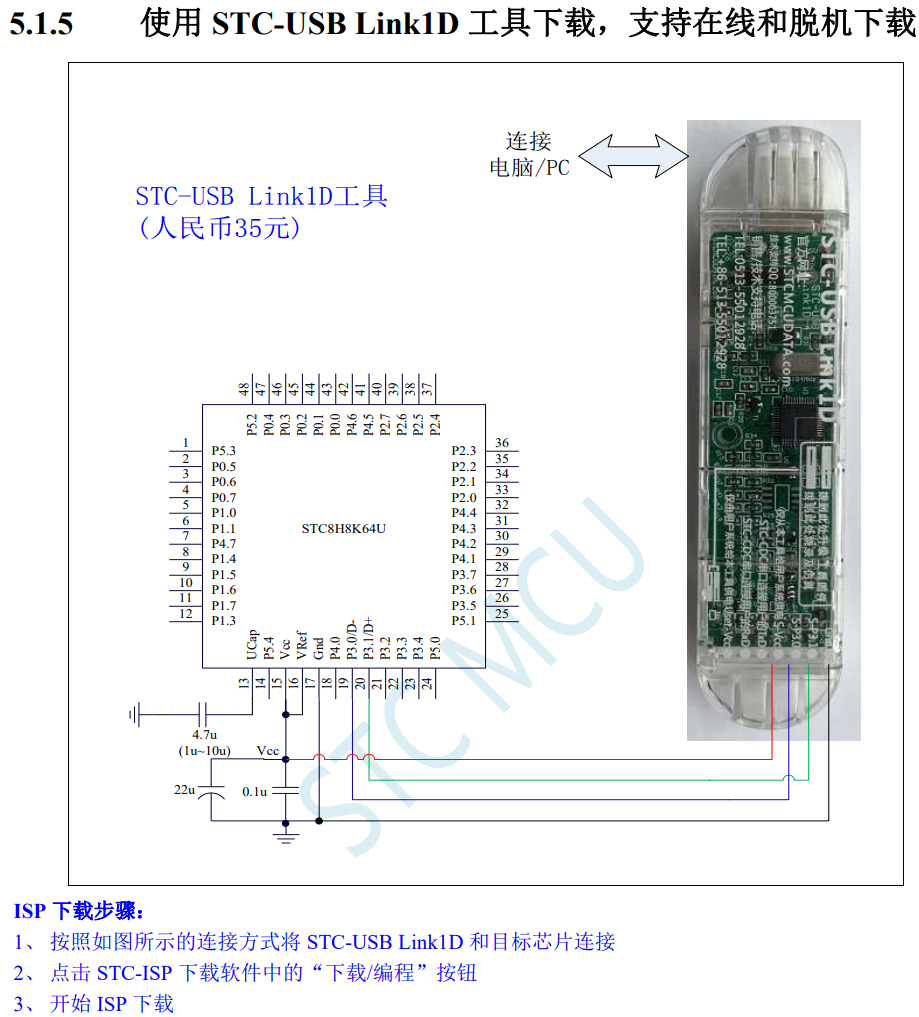

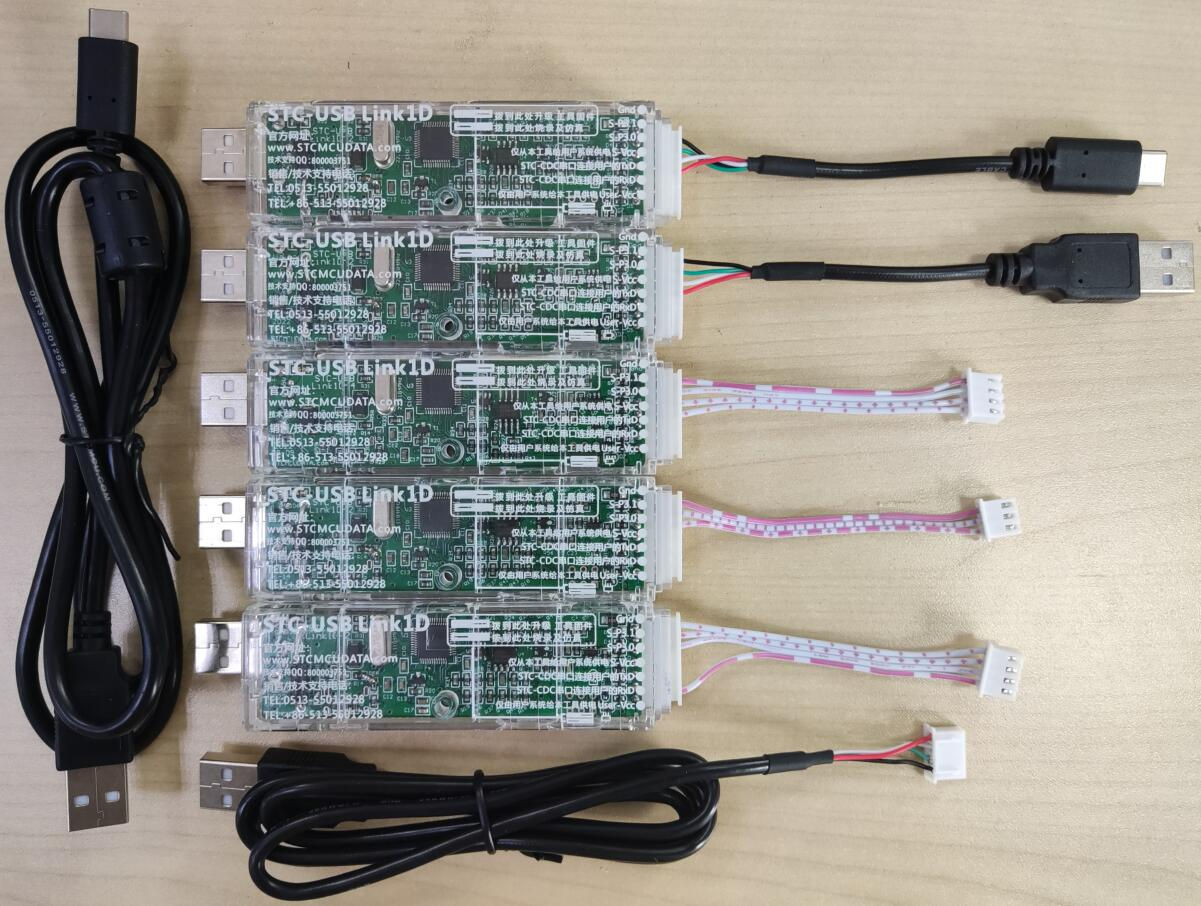

强大的 STC-USB Link1D， 这是 USB 转双串口，串口仿真器，也是 SWD仿真器
STC-USB Link1D 可以支持 SWD仿真，在线下载-自动停电/上电，脱机下载-自动停电/上电，
及扩展的 USB-CDC 串口2，波特率支持6M bps /3M/4M/2M/1.5M/1M/...及各种常规低速波特率
STC-USB Link1D  = SWD仿真         +        USB-CDC 串口2
STC-USB Link1D  = USB-CDC 串口1 +         USB-CDC 串口2
STC-USB Link1D  = U8W-Mini         +         USB-CDC 串口2
STC-USB Link1D  = 一箭双雕之USB转双串口 + SWD仿真STC32G12K128 + 脱机下载

神***

如果不想用硬件USB下载，想用USB转串口下载

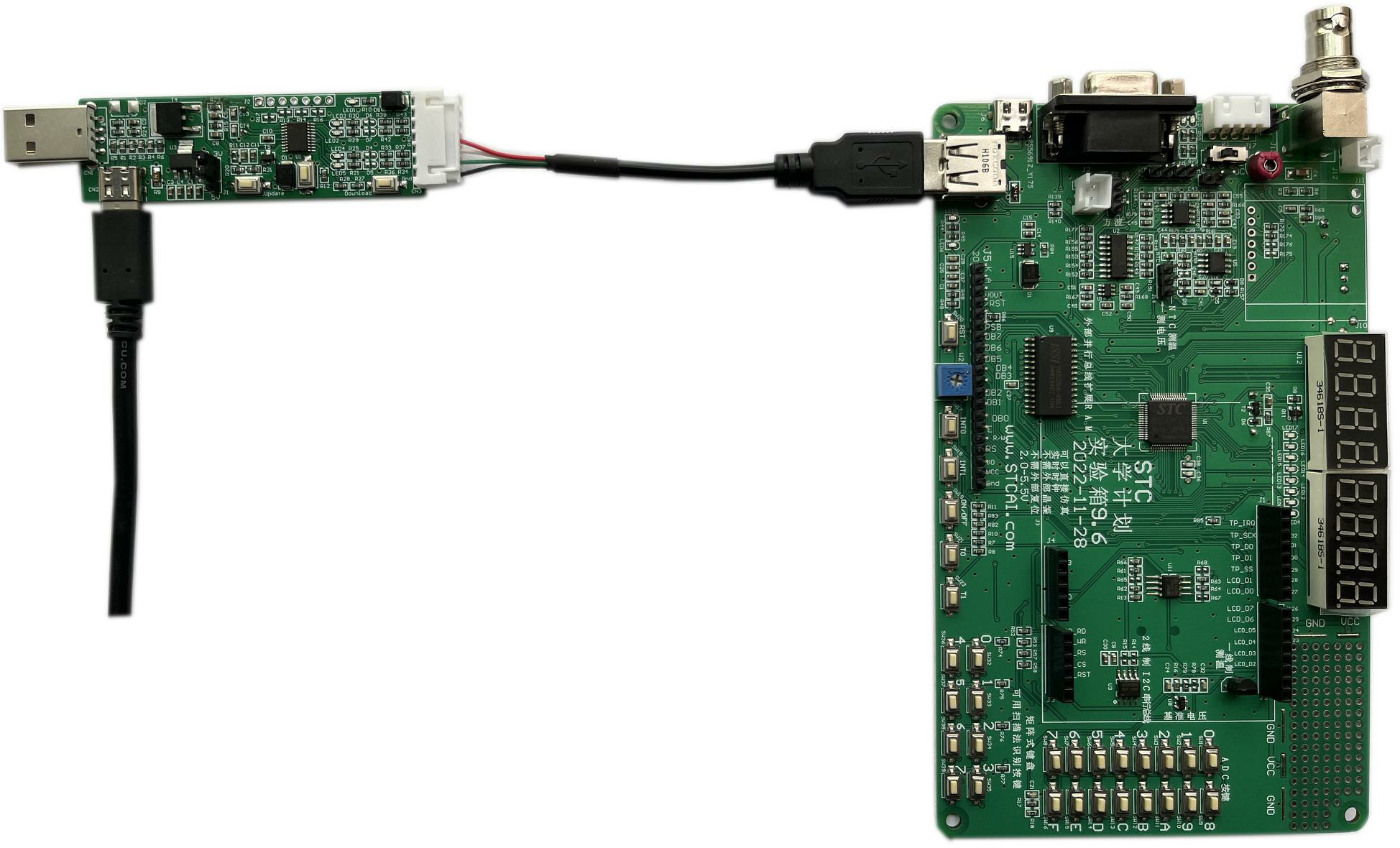

===工具2，[一箭双雕之USB转双串口]，串口仿真器+第二组串口通信 ! 可以免费申请






一箭双雕之转双串口可以：
1，USB-CDC/串口1， 对STC8系列/STC15系列支持串口仿真的芯片进行串口仿真；
2，USB-CDC/串口2，同时和被仿真的芯片的串口1/2/3/4进行串口通信；

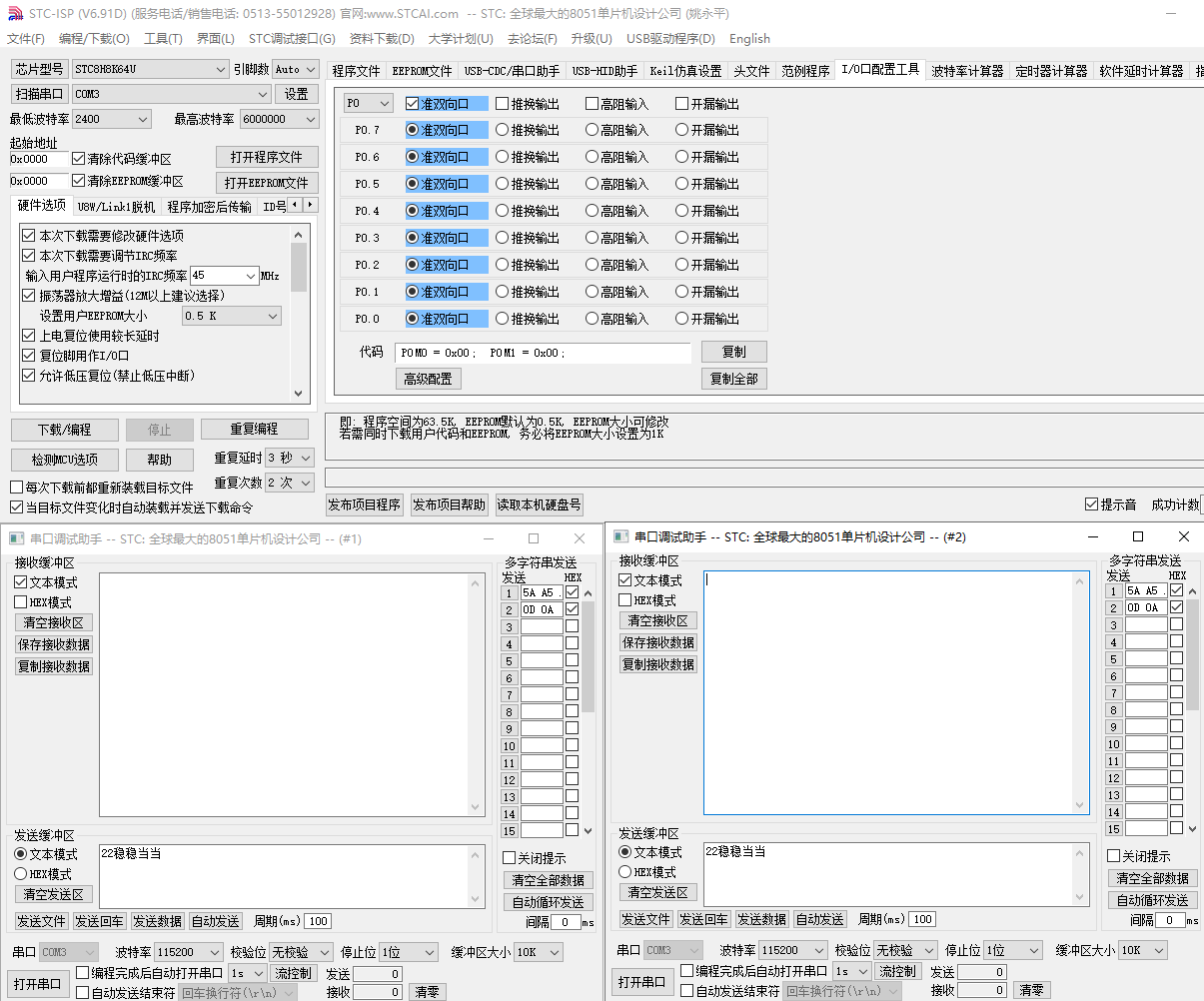

STC-ISP V6.91D 以上版本软件，支持4组独立串口助手显示窗口

神***

USB转串口下载的 STC-ISP 下载操作，
不需要你手工停电/上电, STC 官方推荐的工具全自动了

神***

一箭双雕之USB转双串口：
USB-CDC1串口仿真<===>支持STC8 / IAP15W4K在线仿真
USB-CDC2串口 支持第二组串口通信

一箭双雕之USB转双串口： USB-CDC1串口仿真，USB-CDC2串口通信 - USB/一箭双雕之USB转双串口 国芯论坛 (stcaimcu.com)

神***

STC-USB Link1D工具的 USB-CDC1，串口仿真 STC8/STC15系列，SWD仿真STC32，
同时第二组串口跟被仿真的MCU的串口1/2/3/4通信

神***

3.3V的MCU的软件模拟USB下载线路，还可以用STC官方的USB转串口下载

5V 的MCU 软件模拟USB下载线路，还可以用STC官方的USB转串口下载

神***

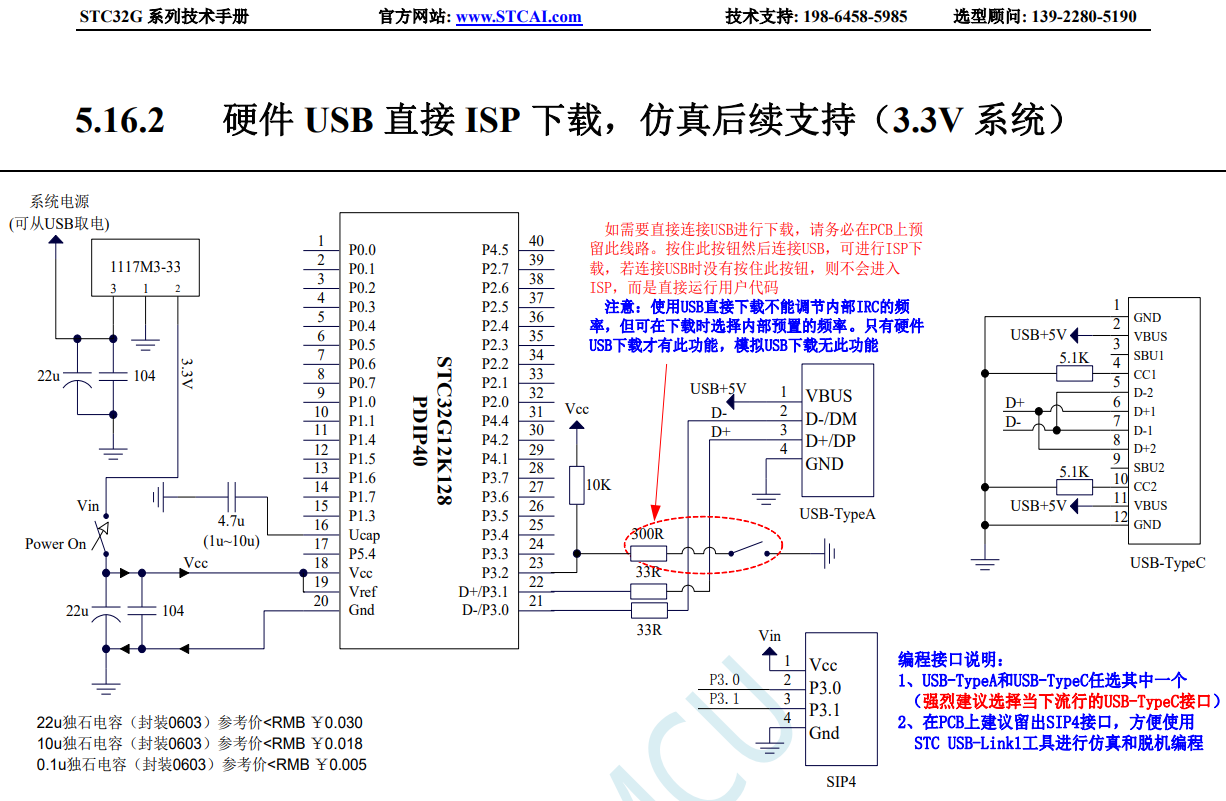

STC32位8051下载仿真线路，5V的32位8051
硬件USB直接下载，USB转串口下载，STC-USB Link1D硬件SWD仿真




STC32位8051下载仿真线路，3.3V的32位8051
硬件USB直接下载，USB转串口下载，STC-USB Link1D硬件SWD仿真
