STC32示波器按照STC开源老梁示波器资料重新设计了一个

神*** · 发表于 2022-12-23 22:52:20

STC32示波器按照 STC开源老梁示波器资料重新设计了一个
==出去溜达，看到这个对STC开源老梁示波器又实现了一次的爱好者的视频
https://www.bilibili.com/video/BV1v8411779Z
重走长征路，也是华山论剑，高手之路

云*** · 发表于 2022-12-27 16:24:53

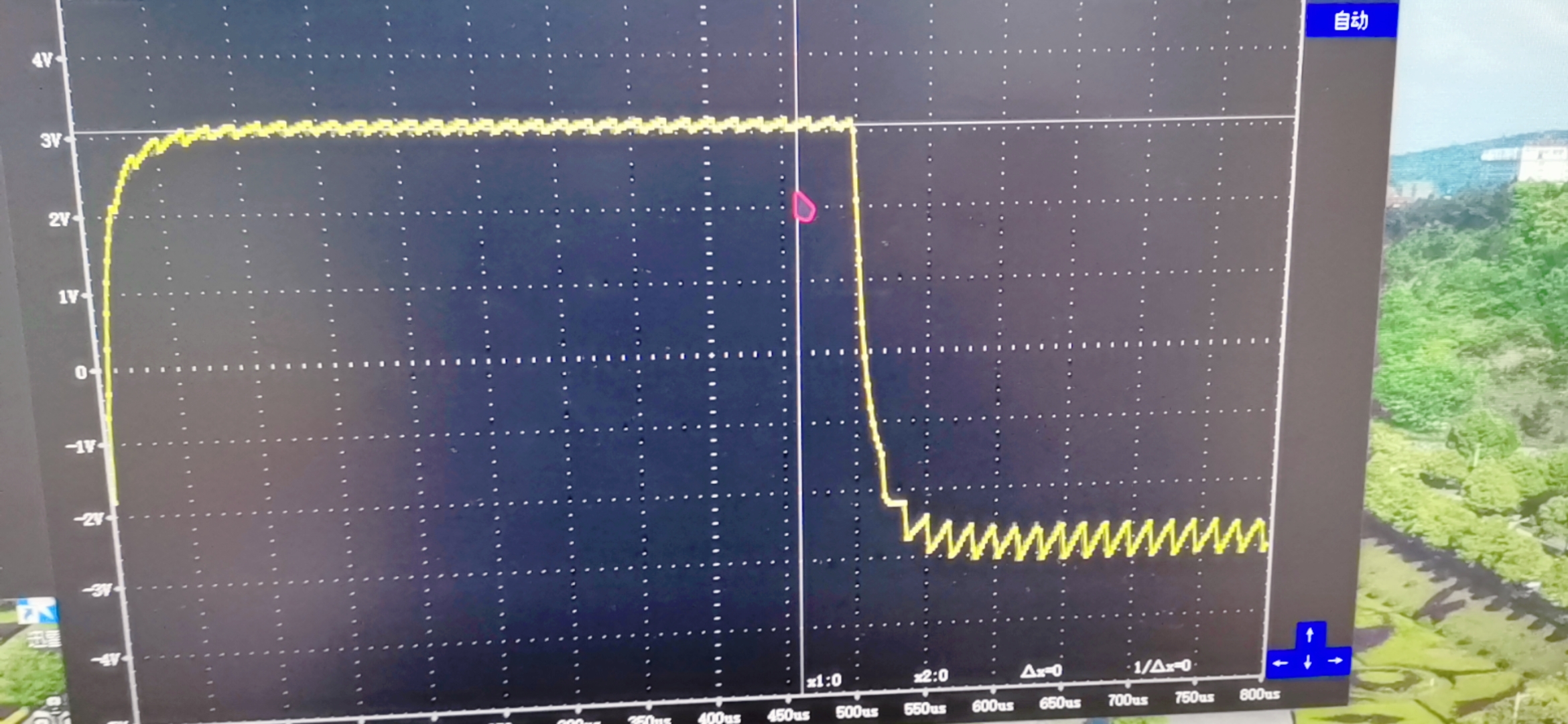

把剩下的物料焊了个新的，就这样了，焊了三块都是这样

神*** · 发表于 2022-12-27 17:58:59

等老梁阳康了，回来，会帮你分析的，
另外将你简化后的原理图的 PDF 发上来，网友会帮你，
老梁也能根据你的原理图PDF猜测你哪改出了问题

penghu*** · 发表于 2022-12-31 12:02:18

这不是C17电容太小了，680P的，方波调不好

penghu*** · 发表于 2022-12-31 12:05:07

可以把你重新设计的PCB文件分享一下吗？我也想做一个

do*** · 发表于 2023-1-1 13:18:28

这个频率范围是多少啊

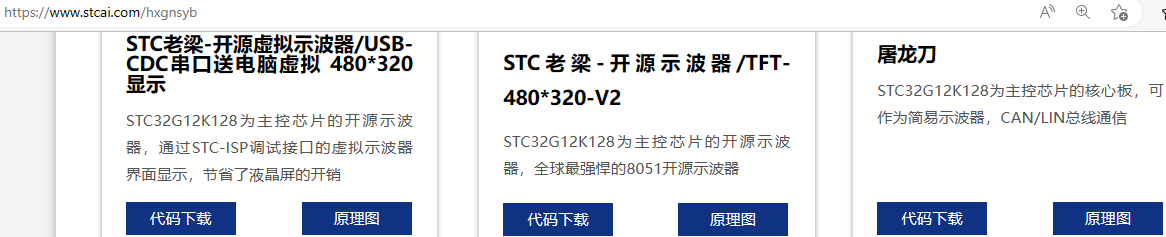

神*** · 发表于 2023-1-1 17:51:41

penghu*** · 发表于 2023-1-1 18:23:42

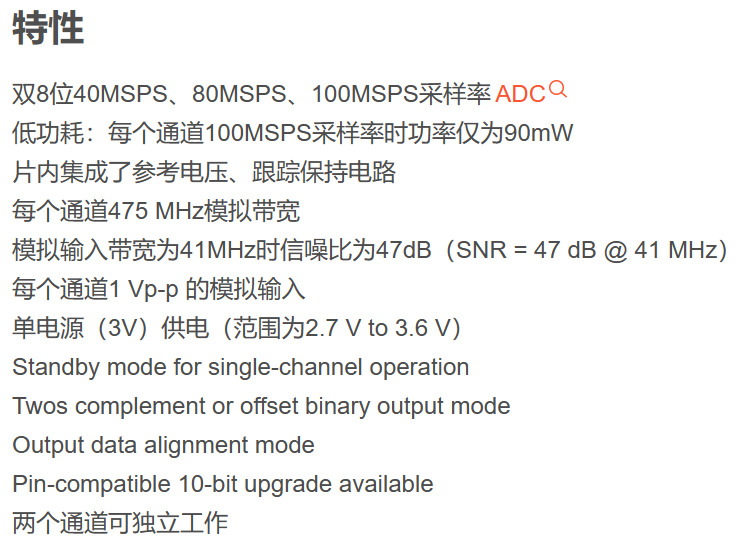

有大佬可以加个AD9288上去吗？

神*** · 发表于 2023-1-1 18:43:02

penghu*** 发表于 2023-1-1 18:23
有大佬可以加个AD9288上去吗？

就是学习个
1，USB-CDC/就是虚拟串口；
2，PWM 做 DAC；
3，ADC 检测；
4，TFT480*320显示
基本的方法而已
====实际的示波器还是买个1000元以上的用用

云*** · 发表于 2023-1-4 21:32:45

penghu*** 发表于 2022-12-31 12:05
可以把你重新设计的PCB文件分享一下吗？我也想做一个

我的主页发了已经
