学习stcmcu笔记__测试8g1k08AD转换

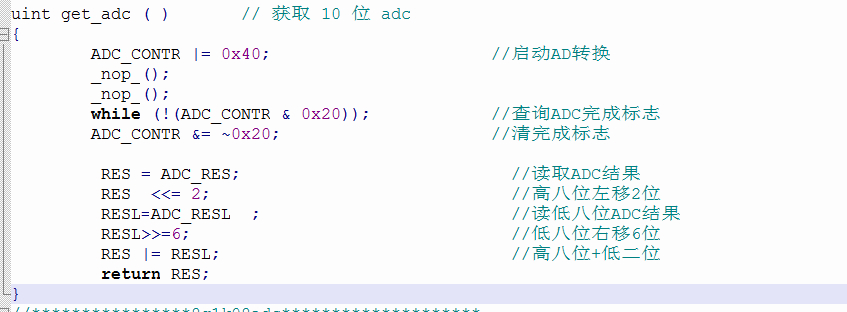

想做一个充电管理的小玩意，手上的几个15w408as用完了，在X宝买了几个8g1k08,在测试8g1k08的AD转换的时候，按照15w的ad转换思路，参照stc-isp的范例程序写了如下AD转换函数：

taih*** · 发表于 2022-12-23 21:06:42

测试结果如下：

taih*** · 发表于 2022-12-23 21:26:31

本帖最后由 taihang 于 2022-12-24 11:50 编辑

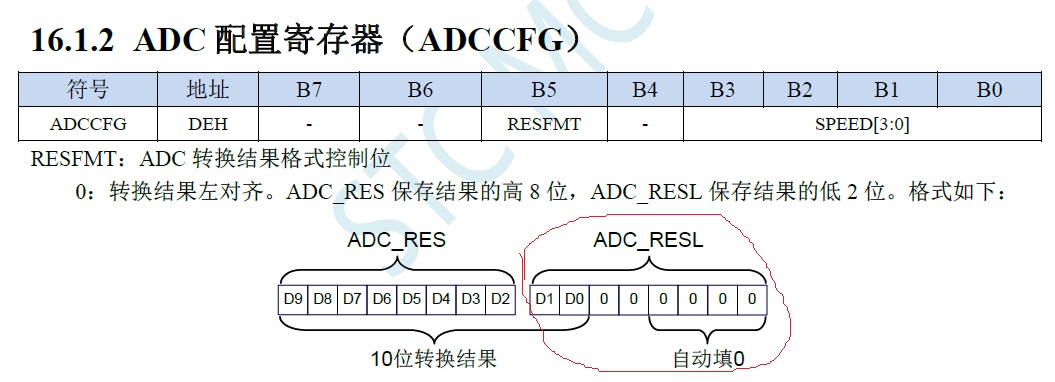

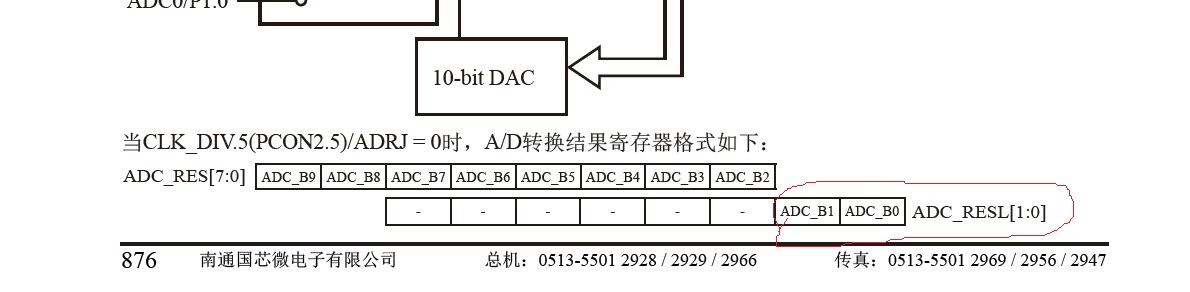

测试结果是148，12倍分压，1.2v五号电池，这个值明显不对，一直不知什么地方出错，后来对比l了两个芯片的AD转换寄存器，发现两芯片的低二位寄存器存放格式不同，如图：

taih*** · 发表于 2022-12-23 21:34:45

本帖最后由 taihang 于 2022-12-24 11:48 编辑

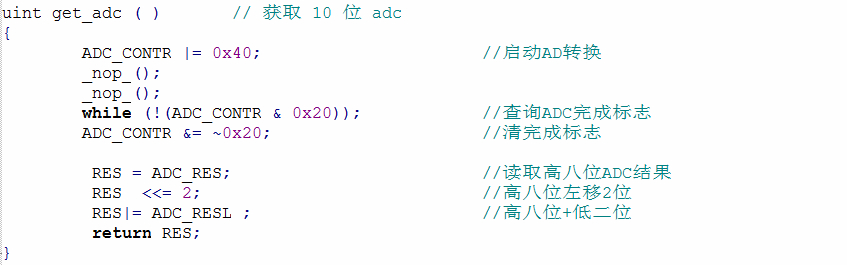

15w的低两位存在寄存器的0和1，而8g1k08的低两位存放在6和7，好了，找到了问题就好办了，改写函数如下：

taih*** · 发表于 2022-12-23 21:36:36

好了测试结果如下：

taih*** · 发表于 2022-12-23 21:51:22

好了，12倍分压，1.2v电池，22*12/1024*4.65=1.198，这个结果还满意，今天把这个笔记贴在这里，希望对后来的朋友有所帮助。

神*** · 发表于 2022-12-23 22:08:10

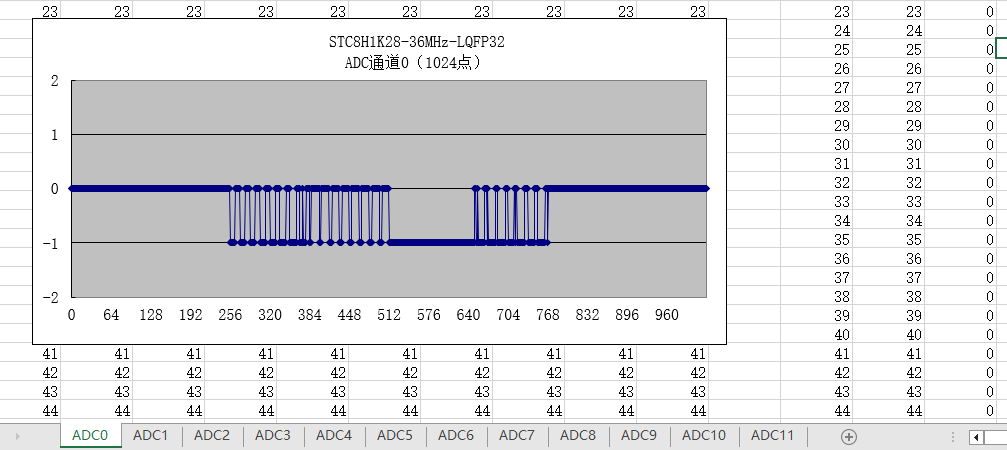

STC8G1K08A-36I-SOP8的 ADC 实际测试水准同 STC8H1K28,很好
