楼主: 神农鼎

一灯大师,I/O口控制: LED点灯, NPN/PNP三极管, N-MOS管/P-MOS管, 光耦, 继电器

 火... [复制链接]
  • 打卡等级:偶尔看看III
  • 打卡总天数:50
  • 最近打卡:2025-04-30 22:59:03

73

主题

5882

回帖

1万

积分

超级版主

积分
12073
发表于 2023-11-29 12:01:17 | 显示全部楼层
daw*** 发表于 2023-11-29 09:55
楼主,您提供的第一幅图中的MOS管是不是装反了?因为这样装的话,MOS管未导通时,电池也是可以通过MOS管 ...

你的图是不对的,我的图是对的。
要明白MOSFET的原理,首先要对MOSFET的工作原理要明白透彻。
回到我的电路。

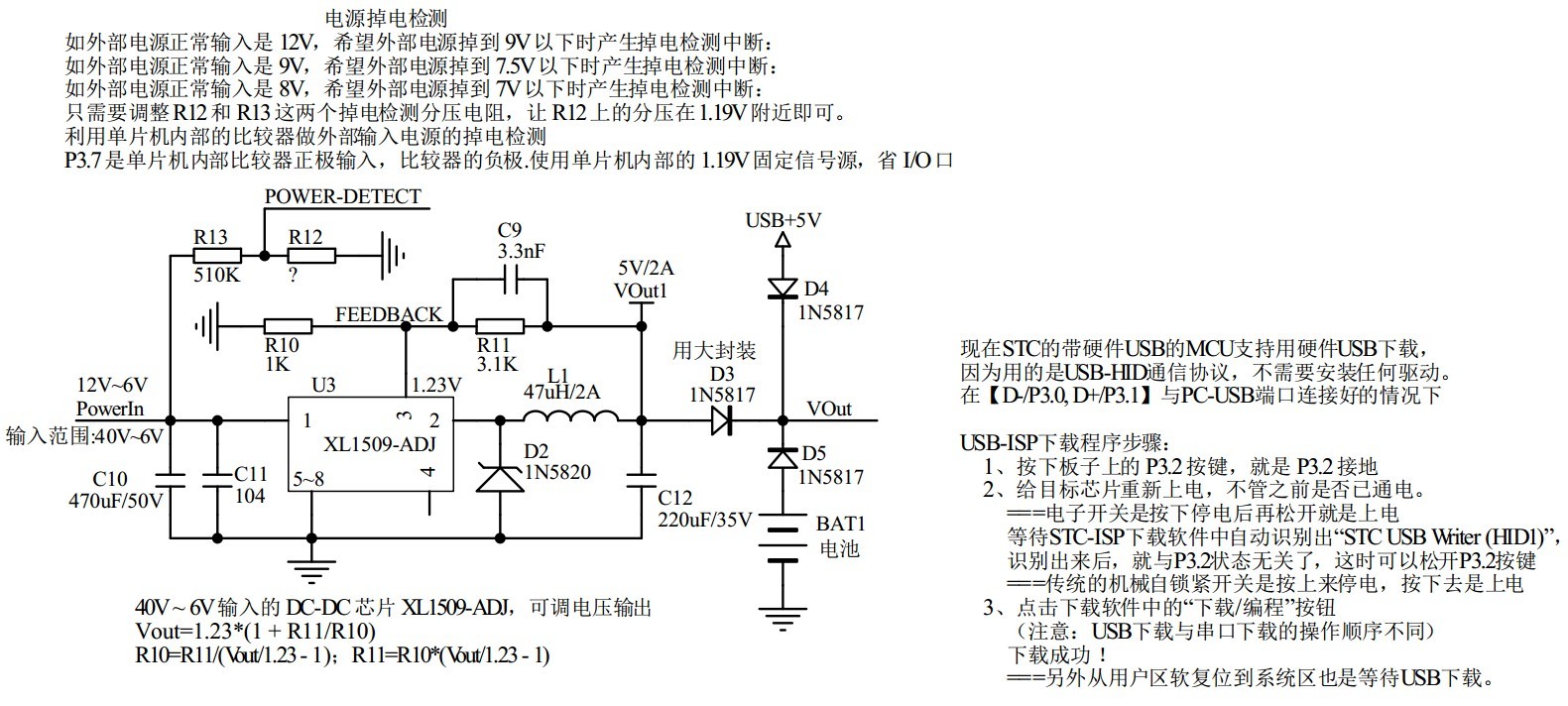

外接5V没接,则P-MOSFET因为GS电压为-4.5V,所以导通,压降很小(一般低压P-MOSFET通阻在100mR以内)。
接上5V,则GS电压为+0.5V,P-MOSFET截止,由5V通过D1对电路供电。
当断开5V,则负载电压开始降低,低于(电池电压-Q1的体二极管电压)(小电流0.5V就通了),电池通过Q1的体二极管给负载供电,R1电压继续降低,P-MOSFET开始导通,压降很小。并且P-MOSFET本身没有电流开销。电池一般是单节锂电池的场合用得最多,当然12V也可以的。
这种电路我从90年代开始使用,产品无数,没有问题的。

再看你的电路,5V经过D1后输出大约有4.6V(大电流时,小电流则可能会到4.8V以上),经过Q1的体二极管,输出大约4.0V以上,会给电池充电,如果电池电压为3.6V,并且5V的电流足够大(比如3A),则对电池会有很大的充电电流,会有严重隐患。
所以,你的电路是错误的!
回复 支持 1 反对 0

使用道具 举报 送花

  • 打卡等级:偶尔看看III
  • 打卡总天数:54
  • 最近打卡:2025-05-01 09:07:55

717

主题

1万

回帖

1万

积分

管理员

积分
15609
发表于 2023-11-29 12:13:53 | 显示全部楼层
zhude*** 发表于 2023-11-29 11:43
太详细了,有这好论坛不愁学不会了
您是真心简洁直白的评价:太详细太贴心


回复 支持 反对

使用道具 举报 送花

  • 打卡等级:以坛为家II
  • 打卡总天数:401
  • 最近打卡:2025-04-28 12:10:18

8

主题

87

回帖

130

积分

注册会员

积分
130
发表于 2023-11-29 13:32:49 | 显示全部楼层
梁*** 发表于 2023-11-29 12:01
你的图是不对的,我的图是对的。
要明白MOSFET的原理,首先要对MOSFET的工作原理要明白透彻。
回到我的电 ...

谢谢梁工的回复!其实回贴后我感觉到我的电路确实有给电池充电的问题。但再想想,直接将Q1换成SS36,R1去掉,不是一样的在外接5V时可以转到5V供电了?为何一定要用个MOS管呢?

点评

上面都说啦,二极管有压降,而MOSFET压降基本可忽略。如果你的电路中允许有一个二极管的压降,则用二极管是最好的方案。  详情 回复 发表于 2023-11-29 14:42
回复 支持 反对

使用道具 举报 送花

  • 打卡等级:偶尔看看III
  • 打卡总天数:54
  • 最近打卡:2025-05-01 09:07:55

717

主题

1万

回帖

1万

积分

管理员

积分
15609
发表于 2023-11-29 14:10:15 | 显示全部楼层
回复 支持 反对

使用道具 举报 送花

  • 打卡等级:偶尔看看III
  • 打卡总天数:50
  • 最近打卡:2025-04-30 22:59:03

73

主题

5882

回帖

1万

积分

超级版主

积分
12073
发表于 2023-11-29 14:42:58 | 显示全部楼层
daw*** 发表于 2023-11-29 13:32
谢谢梁工的回复!其实回贴后我感觉到我的电路确实有给电池充电的问题。但再想想,直接将Q1换成SS36,R1去 ...

上面都说啦,二极管有压降,而MOSFET压降基本可忽略。如果你的电路中允许有一个二极管的压降,则用二极管是最好的方案。
回复 支持 反对

使用道具 举报 送花

  • 打卡等级:以坛为家II
  • 打卡总天数:401
  • 最近打卡:2025-04-28 12:10:18

8

主题

87

回帖

130

积分

注册会员

积分
130
发表于 2023-11-29 14:46:59 | 显示全部楼层
梁*** 发表于 2023-11-29 14:42
上面都说啦,二极管有压降,而MOSFET压降基本可忽略。如果你的电路中允许有一个二极管的压降,则用二极管 ...

明白了,谢谢梁工解惑
回复 支持 反对

使用道具 举报 送花

  • 打卡等级:以坛为家I
  • 打卡总天数:388
  • 最近打卡:2025-05-01 12:18:53

10

主题

143

回帖

348

积分

中级会员

积分
348
发表于 2023-11-30 19:22:11 | 显示全部楼层

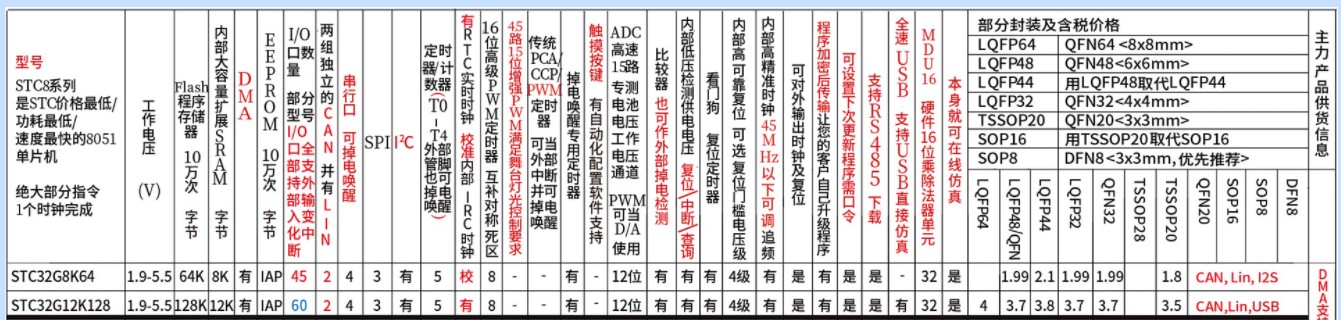

STC32G12K128原来是低配版,不如STC32G8K64
回复 支持 反对

使用道具 举报 送花

  • 打卡等级:以坛为家I
  • 打卡总天数:364
  • 最近打卡:2025-04-30 22:05:07

0

主题

83

回帖

1122

积分

金牌会员

积分
1122
发表于 2023-11-30 21:07:36 | 显示全部楼层
向高手学习
回复 支持 反对

使用道具 举报 送花

  • 打卡等级:以坛为家II
  • 打卡总天数:415
  • 最近打卡:2025-05-01 09:38:35

10

主题

70

回帖

1307

积分

金牌会员

积分
1307
发表于 2023-12-1 18:06:24 | 显示全部楼层
huh*** 发表于 2023-11-30 19:22
STC32G12K128原来是低配版,不如STC32G8K64

你看错了吧,STC32G12K128多一个全速USB接口,价格也比TC32G8K64贵。
回复 支持 反对

使用道具 举报 送花

  • 打卡等级:以坛为家I
  • 打卡总天数:388
  • 最近打卡:2025-05-01 12:18:53

10

主题

143

回帖

348

积分

中级会员

积分
348
发表于 2023-12-1 20:49:27 | 显示全部楼层
本帖最后由 huhuan 于 2023-12-1 20:53 编辑
hhh*** 发表于 2023-12-1 18:06
你看错了吧,STC32G12K128多一个全速USB接口,价格也比TC32G8K64贵。

你觉得好用,但是我不用USB功能,STC32G12K128在说明书的484.543页红色字限制了
回复 支持 反对
