一灯大师，I/O口控制: LED点灯, NPN/PNP三极管, N-MOS管/P-MOS管, 光耦, 继电器

lijv***

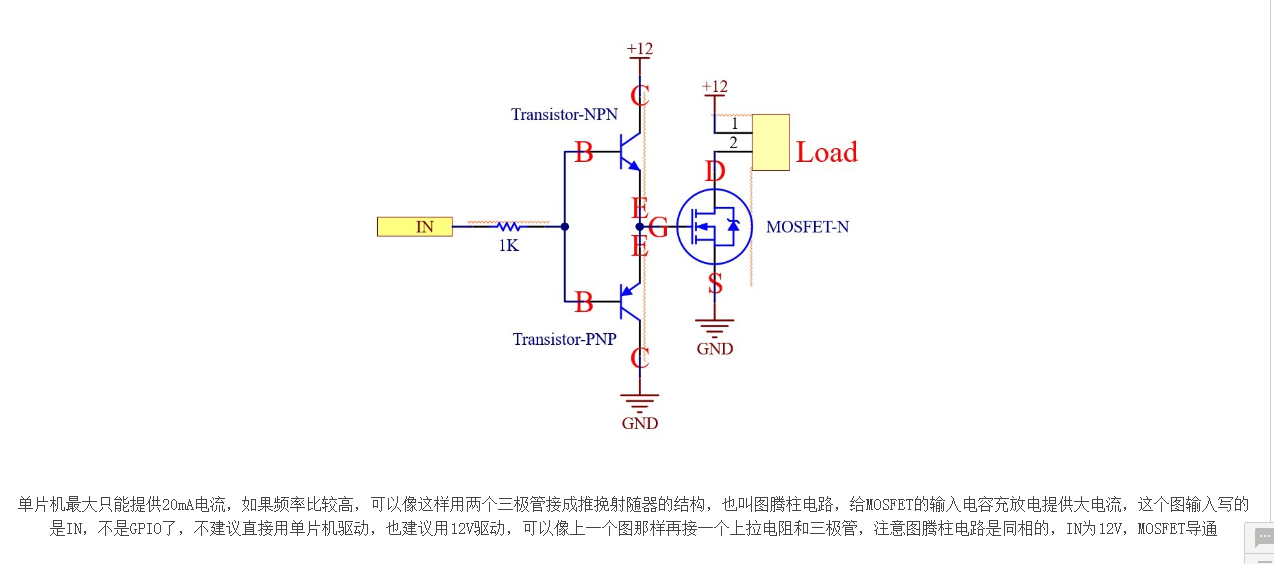

楼主你好，能不能再给详细讲下   这个电路  具体  输入  12v 和  0v  是 怎么导通   驱动  mos管的， 不是很懂。

Debu***

lijv*** 发表于 2025-3-18 13:07
楼主你好，能不能再给详细讲下   这个电路  具体  输入  12v 和  0v  是 怎么导通   驱动  mos管的， 不是 ...

基极比发射极电压高一个PN结压降，NPN管导通，PNP管截止，发射极电压升高到比基极电压低一个PN结压降

基极比发射极电压低一个PN结压降，PNP管导通，NPN管截止，发射极电压降低到比基极电压高一个PN结压降

假设电源电压范围是12V，PN结压降是0.7V，输出电压范围就是0.7~11.3V

假设输入电压是6V，输出电压范围就是5.3~6.7V

这样就让发射极电压始终跟随基极电压，但是有两个PN结压降的死区

以上仅为两个三极管构成的图腾柱电路的说明，通过推挽结构直接从电源或地获取电流，驱动栅极电容较大的MOS管，加快开关速度，减小开关损耗

一般的MOS管（非低栅压）是4V开始导通，8V以上才能完全导通，VGS范围±20V，使用12V驱动比较合理

所以电源电压不能过低，图腾柱电路的输入范围也是要在0~12V，并且MOS是开关状态，所以图腾柱电路的输入电压只能是0V或12V

lijv***

好的 ，谢楼主解答，又进步了一点， 三极管没学好，惭愧。 还有一个疑惑， 输入IN 没信号 ，上下两个三极管  都截止 时， 输出这个 发射极电压   是个什么状态，是所谓的高阻状态吗，还是有一个具体的电压值 ？  不懂就问 ，呵呵

ybw62***

不错

patch***

一灯大师，牛

patch***

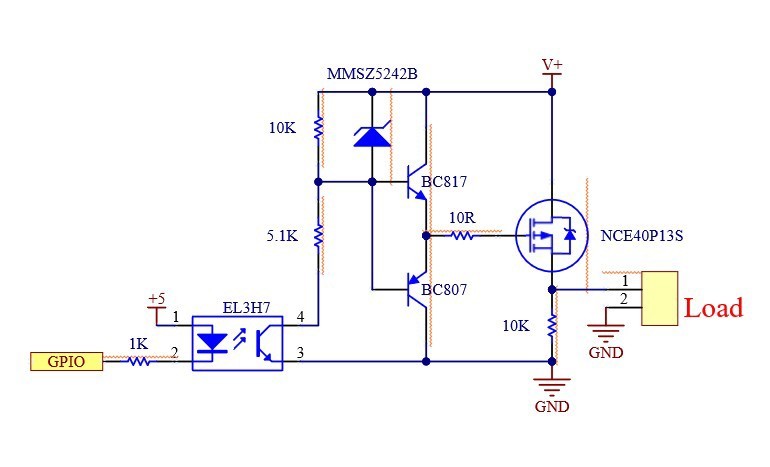

这个图片中“先看图腾柱电路的输入，电阻大约二比一分压，输入9V时，MOSFET的VGS大约是-6V”，
请教这个-6V是怎么来的？
5.1k和10k电阻之间是3V，BC817导通后，两个三极管之间电压是V+，也就是9V。
这样的话VGS大约是0V？？

草木***

学习 巩固基本基础

patch***

7楼的这个图，光耦的发射级接电阻接地，会不会有问题，如何保证光耦导通？

baig***

讲的很详细，这些基础中的基础，好多人都不明白

黎明***

学习打卡
