单片机爱好者说自己是“点灯大师”可能只是自嘲，但神农鼎大佬是真的用心研究过LED灯的技术细节，可谓真的大师了。

Wd***

上电后STC8H/STC32G 端口为高阻模式，
哪么这个端口上电复位时要保持低电平或者高电平如何处理，
如何初始化I/O端口 ？

神***

Wd*** 发表于 2023-11-7 13:34
上电后STC8H/STC32G 端口为高阻模式，
哪么这个端口上电复位时要保持低电平或者高电平如何处理，
如何初始 ...

上电后STC8H/STC32G 端口为高阻模式，
哪么这个端口上电复位时要保持低电平或者高电平如何处理，
====加20K下拉电阻到地，上电为低
====加20K上拉电阻到MCU-VCC，上电为高


如何初始化I/O端口 ？

Wd***

神*** 发表于 2023-11-7 14:02
上电后STC8H/STC32G 端口为高阻模式，
哪么这个端口上电复位时要保持低电平或者高电平如何处理，
====加20K ...

我的意思是说，上电之后待机的时候，其中一个I/O口，即不输出高电平，也不输出低电平，相当于断开不通，，当这部分程序开始跑起来之后I/O口输出再根据程序设定输出高或低电平

神***

都回答你了，高阻输入就是 【无电流流进/也无电流流出】
上电后，等跑到用户程序区，你自己的用户程序再去配置：I/O口的工作模式，再输出

下面是 辅助配置工具

wl***

谢谢师傅这么多实用的电路。让我们少走许多弯路。谢谢。

康辉***

很实用的一个贴子。收藏备用。

神***

梁工的常用的电路：
1、场效应管桥式整流电路，压降小，效率高。图中输入交流电压峰值不能超过15V，超过的话，增加电阻、稳压管限压即可。
2、电池/外接电源自动切换。外接电源时MOSFET截止，外部电源供电。外部电源断开，则MOFET导通，电池供电，电路本身不耗电。

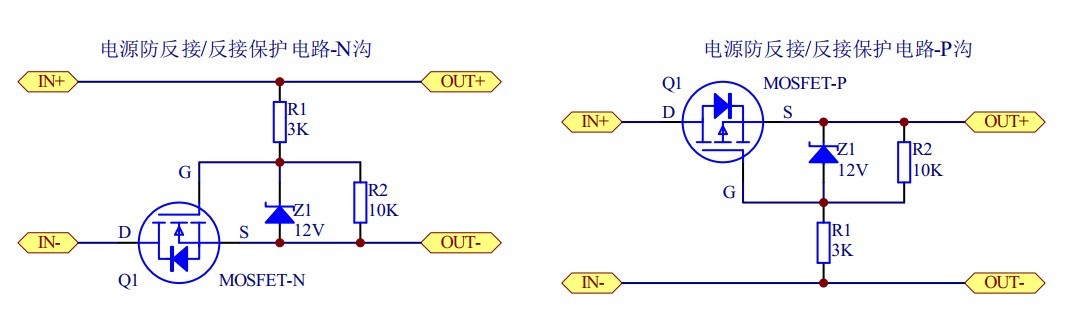

3、电源防反接/反接保护电路，输入电源极性错误时，MOSFET截止，输出无电压，保护后级电路。输入极性正确，则MOSFET导通，电源供电正常。
4、PWM驱动，由于PWM速度较快，PWM的栅极充放电电流大，IO电流小不能直接驱动，所以用三极管扩流。



4、PWM驱动，由于PWM速度较快，PWM的栅极充放电电流大，
     I/O如驱动电流小不能直接驱动的，那就用三极管扩流。

STC8H/STC32G用【最强的强推挽】，我估计不用加三极管
STC8H/STC32G的强推挽分两级：
===【最强的强推挽】，【普通强的强推挽】

神***

梁工有交代：
电磁继电器使用时要注意几个问题：
1、选择继电器时根据具体使用场合（电流浪涌）选择触点电流容量留较多余地，避免电流过大容易黏连。
2、触点保护。如果负载会有感生电动势（感性负载的反电动势），则触点要加灭弧电路（RC、TVS、压敏电阻等等）保护触点，避免打火造成黏连。
3、大电流时继电器触点的接触电阻也会发热，注意散热处理。 比如10A的电流，触点电阻10毫欧就有1瓦的发热功率。
4、如果驱动交流负载电流还很大，触点就容易出现打火黏连。可以考虑过0接通触点，但驱动-接通时间有离散，精确过0难以做到，实际上做到近似过0即可
