一灯大师，I/O口控制: LED点灯, NPN/PNP三极管, N-MOS管/P-MOS管, 光耦, 继电器

ryj87***

这么多实例学习了

139182***

请问, 如图工作状态, IO强推挽 8mA(拉电流), 一直如此, MCU应该可以轻松支持吧?

目前测试一下午,看是可以:
测试了1602背光驱动, 加了200R 限流电阻在 K口, IO 接限流电阻.

结论:强推挽如果可以支持到10mA(长年累月), 那么电路上可以简单一点, 对于小电流(10~20mA)都可以直接负极驱动. 不用外加NMOS控制. 相对简单

BeHa***

收获蛮多

特地实践了一下，但是用PMOS作为另一个外设的开关，
打开  --->关闭期间，被控制的外设不工作了。
打开PMOS之后以及关闭PMOS之后，都加了 5S 的延迟时间。
学习了另一个技术贴的经验
（https://www.stcaimcu.com/forum.p ... e=1&extra=#pid56205），
把与这个外设相连接的串口线，再断电之后设置为高阻输入，问题依旧。

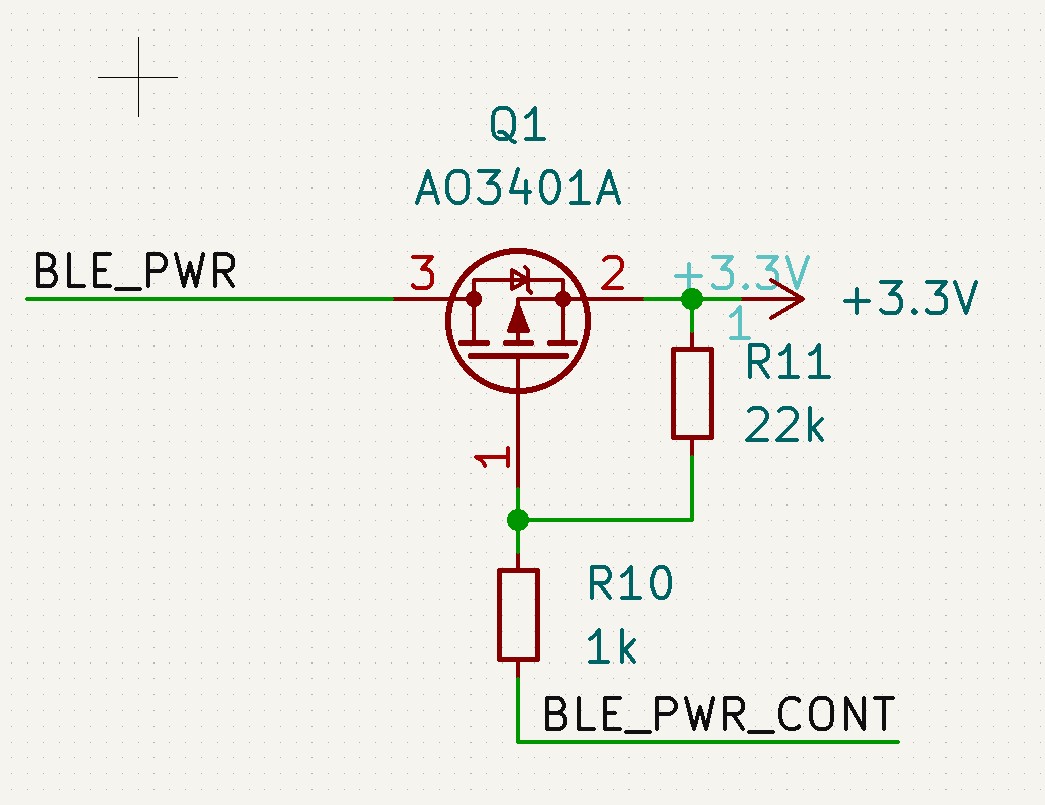

控制外设的电源电路图如下：

但是如果一开始就打开PMOS（单片机的BLE_PWR_CONT置零），然后一切正常。

BLE_PWR_CONT置零期间BLE_PWR电压为 3.22V，置位期间为 ~1.199

想请教下，这种情况是外设的问题吗

神***

P3.5是【/SVCC_E】, 控制 PMOS,
高截止，电流不从 VCC 流向 S-VCC
低导通，电流会从 VCC 流向 S-VCC



https://www.stcaimcu.com/forum.p ... ptid=6035&pid=53300

lly***

这次细细的又看了一遍，挺实用的电路，后期自己做板子会用到的

BeHa***

马上又要制板了，一直都不太明白，今天一次性问清楚哈 :-)



图中PMOS的漏极并联一个1k的电阻（R10）到地，是有什么讲究吗？可以拿掉吗？
如果不行，这岂不是要增加数mA的功耗？

wjy***

{:5_281:}

wjy***

点灯也可以很复杂

魏***

受益匪浅

科学***

huh*** 发表于 2023-11-30 19:22
STC32G12K128原来是低配版，不如STC32G8K64

为什么，这么说，说明出理由来
