LCM硬件驱动KS0108主控的12864液晶

kx*** · 发表于 2023-10-27 10:30:04

本帖最后由 kxyz 于 2023-10-27 14:51 编辑

请问大家，能否用STC8H系列的LCM硬件驱动KS0108（HD61202、SBN0064等兼容）主控12864液晶（M6800时序，无字库），有没有成功的案例

kx*** · 发表于 2023-10-30 10:57:16

STC专家没人在吗，请帮解答一下，谢谢！

王*** · 发表于 2023-10-30 11:27:44

只要时序支持都是可以驱动的
至于成功案例，我一般用的是oled和tft。没怎么用过单色液晶。不过tft的6800时序我驱动成功过，加上dma刷屏非常快。

神*** · 发表于 2023-10-30 12:58:26

STC8H8K64U实验箱演示程序包中有 TFT的成功案例啊


深圳国芯人工智能有限公司-实验箱 (stcai.com)


神*** · 发表于 2023-10-30 13:01:19

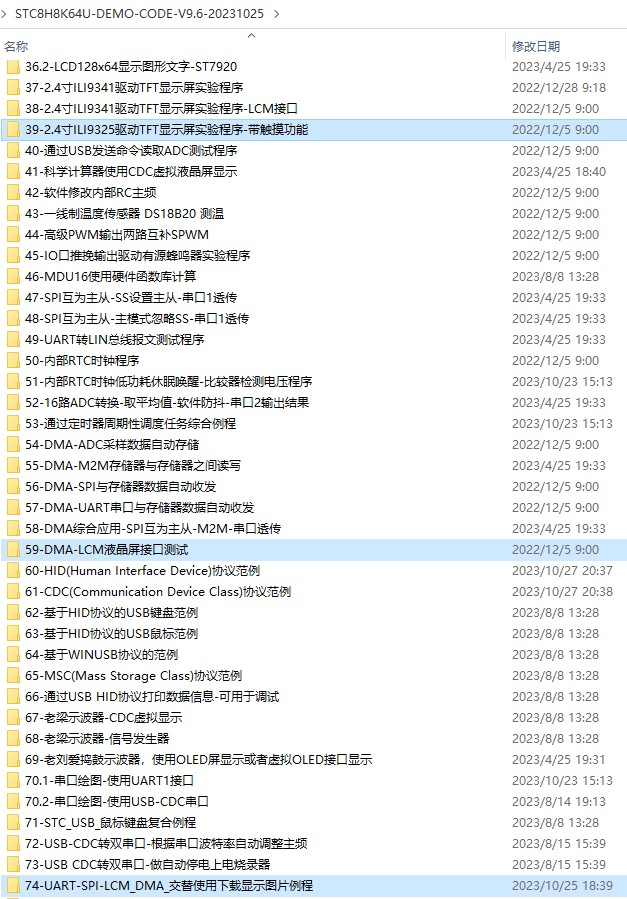

第36，是 LCD12864-ST7920 演示程序

第37/38/39/59/74，五个TFT演示程序

神*** · 发表于 2023-10-30 13:08:30

陈老师的 STC8H8K64U教学视频中有，LCD12864-OCM4X8C

视频教学《USB型 1T 8051 单片机原理及应用-STC8H8K64U》,山东大学陈桂友教授 - 视频教学，《单片机原理及应用》教学改革及实践研讨会，实战技术交流会，会务通知 - 国芯论坛-STC全球32位8051爱好者互助交流社区 - STC全球32位8051爱好者互助交流社区 (stcaimcu.com)

kx*** · 发表于 2023-11-1 08:30:04

本帖最后由 kxyz 于 2023-11-1 08:41 编辑

谢谢姚总！用LCM_Test_6800_DMA_8bit_ST7920例程试了一下，确实能用硬件驱动LCM，但要求主频1.2M以下才能正常，这样的话与实际应用不符，看程序里的数据建立及保持时间时间已设置最大了，也使用了中断方式及DMA，有方法把LCM硬件驱动ST7920用于主频12M的吗

王*** · 发表于 2023-11-1 12:25:32

kx*** 发表于 2023-11-1 08:30
谢谢姚总！用LCM_Test_6800_DMA_8bit_ST7920例程试了一下，确实能用硬件驱动LCM，但要求主频1.2M以下才能正 ...

液晶屏速度跟不上可以撤掉DMA，加上刷屏的缓存，用合适的中断时间拉起LCM进行传输，这样主频开到最高也没有问题
