STC8H1K08做SPI从机，时钟频率问题

神***

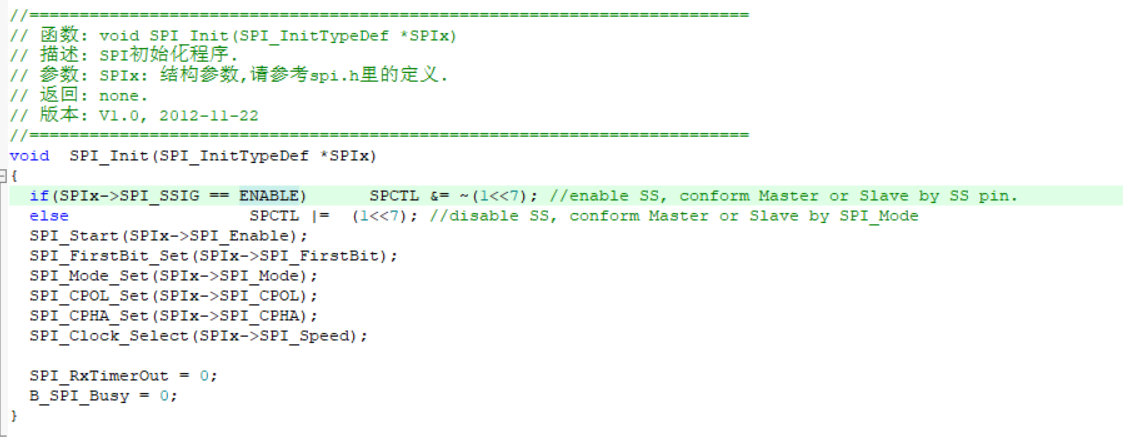

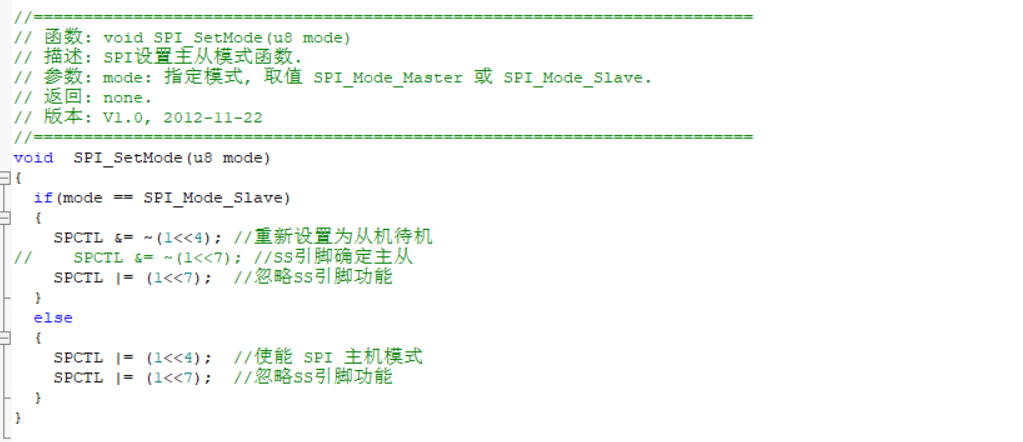

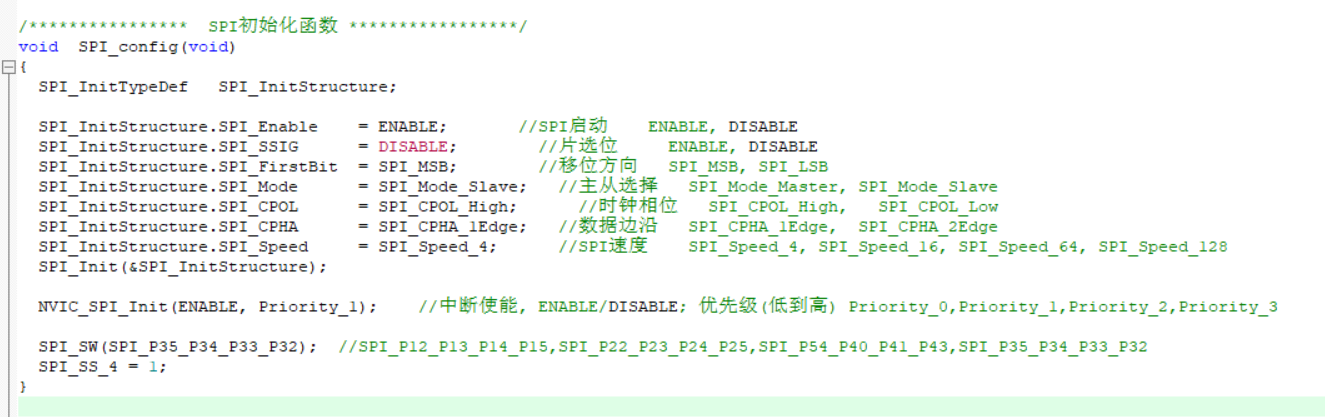

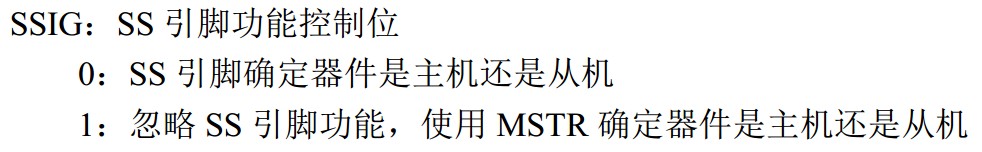

SSIG = 1, 忽略 SPI的选择管脚 /SS



SSIG = 1, 忽略 SPI的选择管脚 /SS

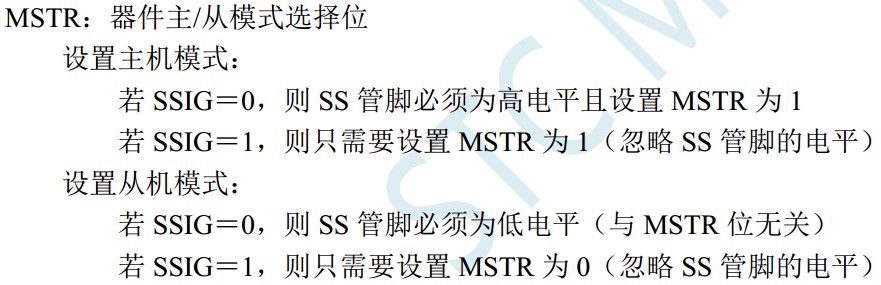

MSTR =0, 从机；SSIG = 1, 忽略 SPI的选择管脚 /SS

梁***

STC8H1K08没有DMA，所以做从机时只能用中断接收，主机需要给足够的时间让从机取走数据。如果换STC8H8K64U有DMA的，就能解决。
具体来说，主机每发送一个字节，都要间隔一定时间，让从机可以取走数据，从机响应中断至少需要40个时钟（具体跟中断函数处理时间相关，再加上进出中断的时间大约40T），然后主机再发送下一个数据。
STM32的SPI主频90MHz（SHIPI时钟还是MCU主频？），远远高于STC SPI的时钟，所以必须降低频率，SPI时钟要对应匹配。

楼主所言：单个数据接收正常，多个数据接收时，只有最后一个数据正常，除非把SPI主机频率降到128分频，也就是90M/128 = 700KHz左右。
这直接证明了我上面的描述，主机发送速度太快，多字节时从机根本来不及取走数据，减慢速度就可以了。

7u***

按照手册上配置了，接收的数据为0x00，单个接收也是0x00，请问是否有什么要注意的，我继续去测一下双STC的这个模式。

梁***

7u*** 发表于 2023-10-25 14:13
问题可能找到了，但是有个疑问想咨询一下。

问题可能在SS引脚上，我的STM32控制SS脚是通过IO控制的，DMA方 ...

你的问题应该不是SS脚的问题，应该是主机速度过快，没给从机时间处理。但SPI最好标准用法，用上SS脚。STC8H1K08没有DMA，如果换STC8H8K64U有DMA的，就能解决。

7u***

梁*** 发表于 2023-10-25 14:55
你的问题应该不是SS脚的问题，应该是主机速度过快，没给从机时间处理。但SPI最好标准用法，用上SS脚。 ...

我的从机频率设置在35MHz/4=8.75MHz，按道理主机的频率只要低于这个值，单主单从方式，就可以传输成功了吧是不是，但是目前只能700KHz，差距这么大，有些奇怪。

测试双STC的忽略SS脚传输，也不可以，接收的数据为0x00。

7u***

验证不是SS的问题，测试：双STC芯片传输的SS脚不做SS改变，发完5个数据后再改变电平，这时候也是正常的。

另做测试，STM32修改频率接近3Mhz。也就是2.8M左右，对了最后两个数据，后续继续测试中...

7u***

最终来结帖了

原因：经波形测试验证，是因为STC的SPI接收过程中，单个字节接收完成后需要有一定的等待时间。

解决办法：使用STC8H1K08T，带DMA_SPI的，但还是需要等待时间，这个时间在SPI设置17.5MHz频率下，
需要400ns的空窗期，故在STM32上程序做处理，使用定时器DMA触发SPI发送字节，
采用循环模式，间隔500ns继续发第二个字节，目前测试接收正常。
