PWM做 简易 VGA信号发生器

gentl***

2023/12/4
上个版本是纯色图像 @STC32G12K128
这个版本尝试显示 其他图像/动画
使用硬件spi 发送RGB数据
画面有些异常
优化掉bug后 放出代码
先放个视频




---------------------------------------------------
主要的思路就是通过PWM 1P 生成 行同步信号。
2N 3N 4N 做测试的 RGB信号

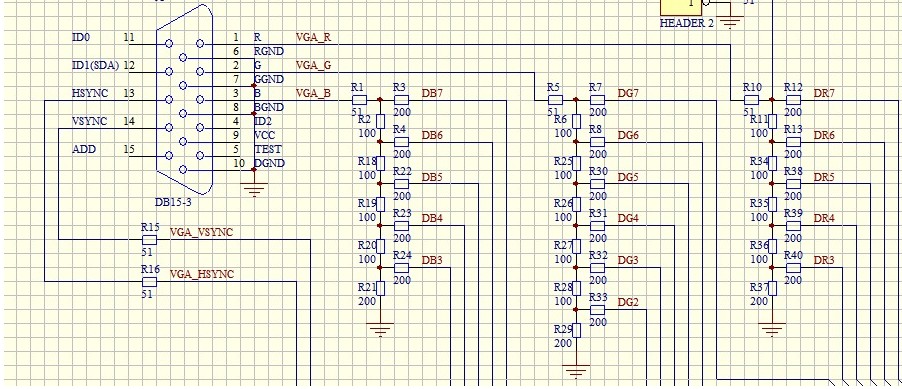

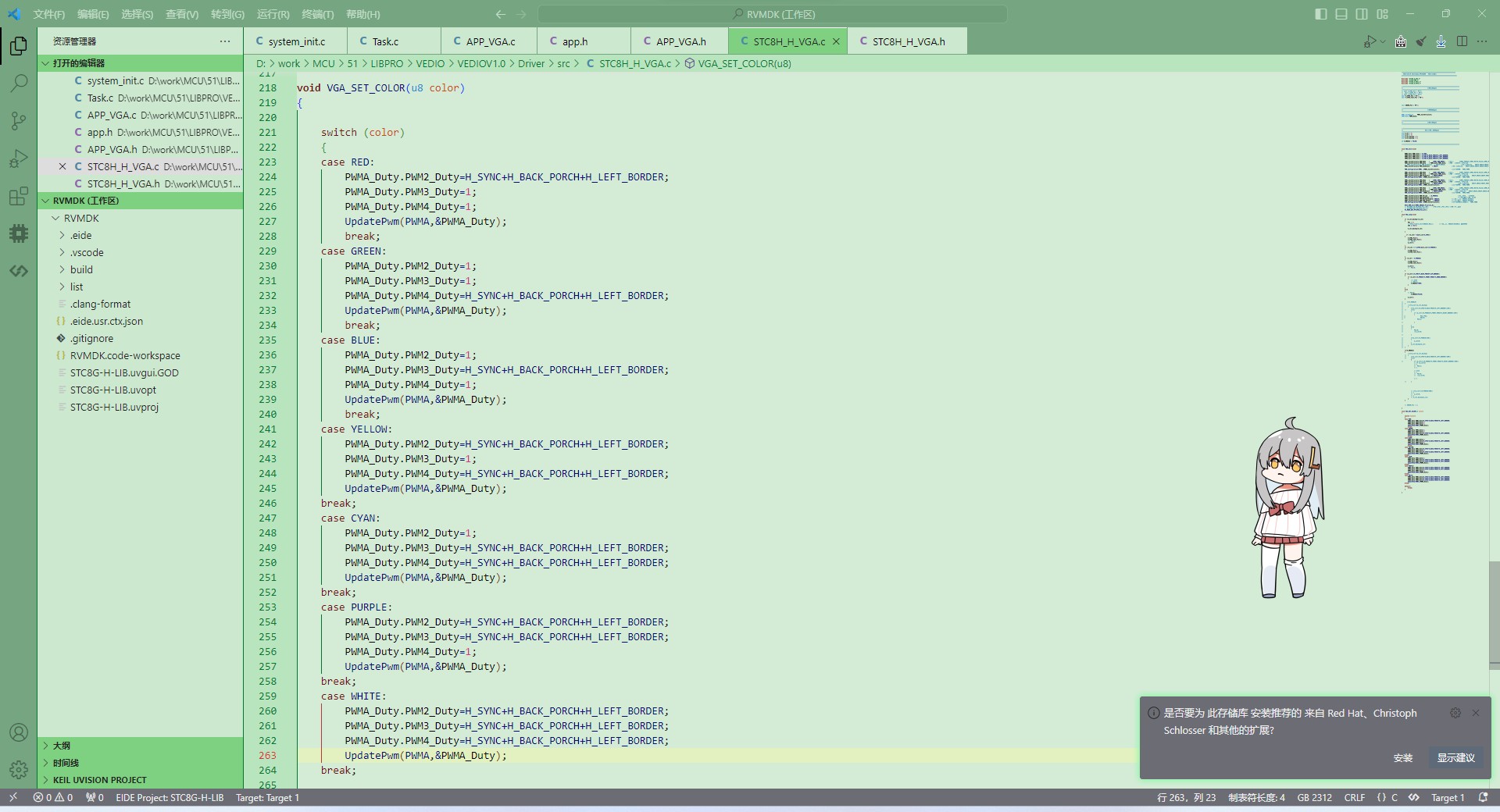

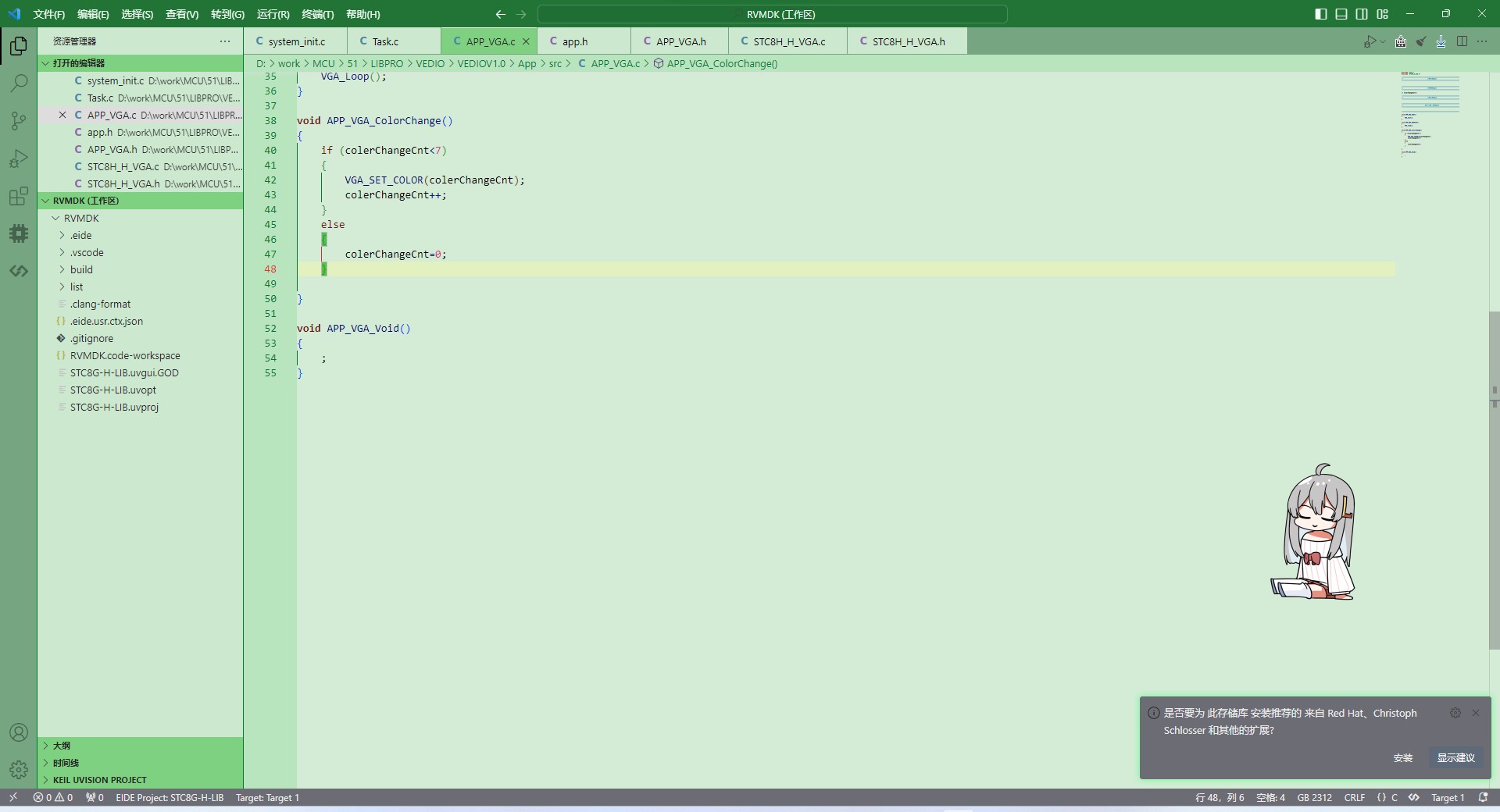

在任务调度中 每1000ms 改变一次颜色（开关2N 3N 4N实现）
我使用的是STC8H8K64U。 使用其他支持PLL PWM的mcu 应该可以实现更高的分辨率与刷新率

神***

OSD, 菜单显示就有价值了

gentl***

神*** 发表于 2023-10-24 09:27
OSD, 菜单显示就有价值了

慢慢研究

gentl***

wdj-*** 发表于 2023-10-31 17:37
能不能分享源码,以及电路图

不要急，会开源的

gentl***

wdj-*** 发表于 2023-11-2 22:28
我看了你的贴之后,我百度找了相关的vga资料,正在琢磨中,有了一些看法,没有上机实验,我认为,用51单片机做vga ...

行和场的同步信号都是必须的。场同步信号不能省略，只是它的频率较低，容易实现。

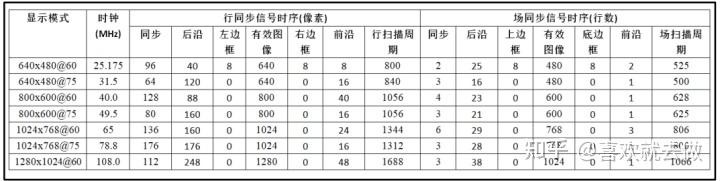

不同分辨率 同步信号参数不同，下图是在网上获取的

gentl***

wdj-*** 发表于 2023-11-3 13:47
或者,暂时不提供场频,直接给场频提供直流电平,结果就是,屏幕不刷新,不影响点亮屏幕 ...

错误太多，不要空想。你要实际动手实验一下



没有完整的行场同步，显示器认为会无信号待机
rgb使用简单的直流电平也是不可以的。


建议使用示波器采集实际的vga信号波形进行学习。

gentl***

同步信号大致是这个频率， 因为我使用的是stc的硬件pwm，没有计算过频率的值

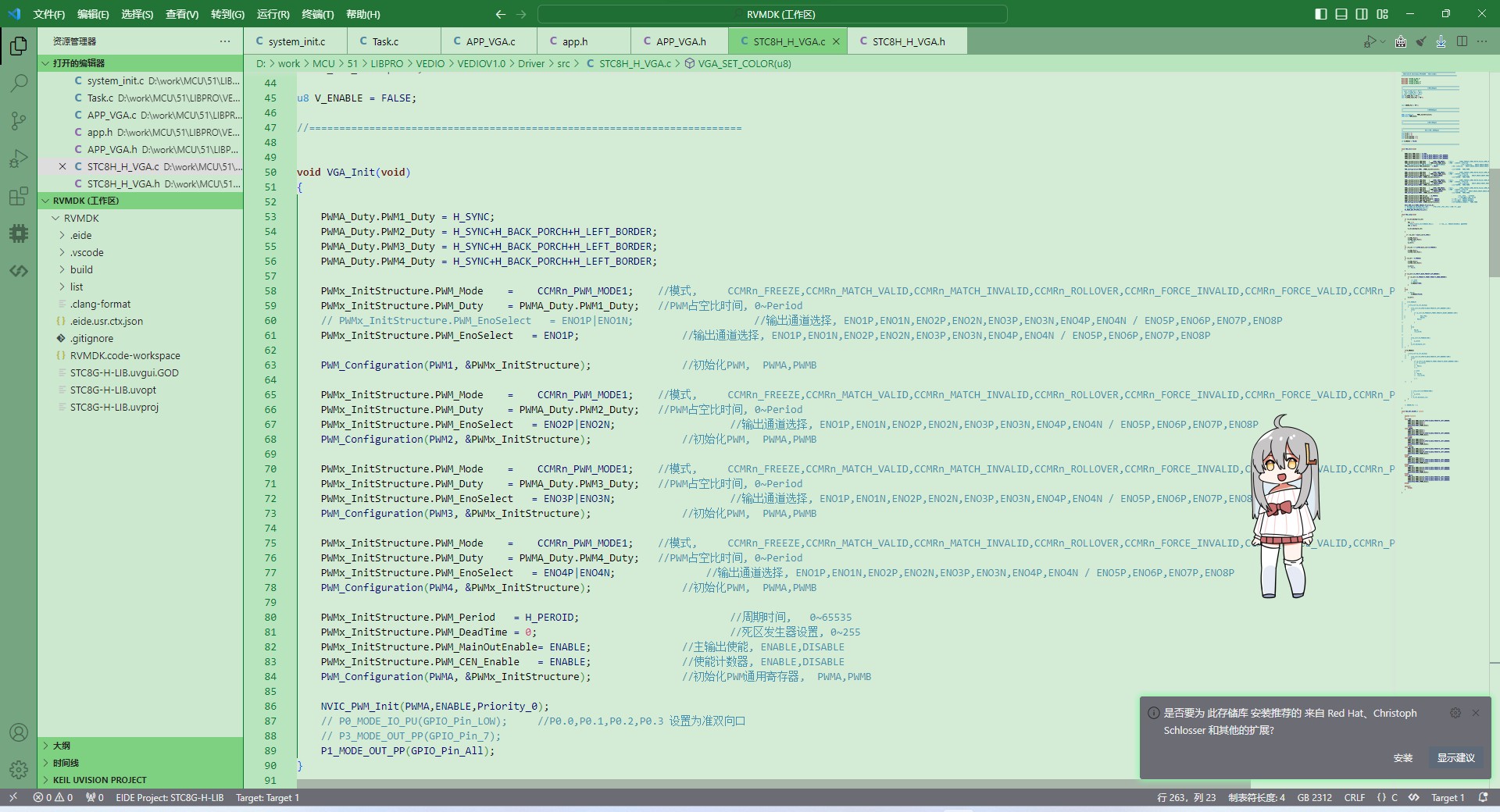

硬件pwm 只需要  配置好脉宽和周期 就行
40m 是时钟频率

zh***

这个以前用 STM32做过,可以显示文本和图像,处理速度跟不上,可以降低帧数
RGB编码是 565 格式,
记得还有人用 AT2051完成了俄罗斯方块,还带背景音乐的

zh***

wdj-*** 发表于 2023-11-3 13:47
或者,暂时不提供场频,直接给场频提供直流电平,结果就是,屏幕不刷新,不影响点亮屏幕 ...

VGA信号,其实是一个模拟信号,显示器不断的从左到右(行),从上到下(场)扫描,
行场同步就是回位左上角的信号,不准大不了图像大小变化,没有,图像就不会展开而是一个点或是一条线,
在扫描的过程中,合适的时机给出合适的RGB分量电压,你就能构成一个图像.
整个扫描时序,可以在一个定时器内完成,用RAM做视频缓冲,应用在场消隐的时间内往RAM里填充数据,时间不够可以用双缓冲区,场消隐只做数据区切换,在不够,可以减低帧率,在多个场后切换.

gentl***

zh*** 发表于 2023-11-8 08:34
VGA信号,其实是一个模拟信号,显示器不断的从左到右(行),从上到下(场)扫描,
行场同步就是回位左上角的信号, ...

无行/场同步，显示器会认为无信号而待机。
