STC32G转接传统89C52核心板,让老旧开发板发挥余热

gaod*** · 发表于 2023-10-23 08:01:30

本帖最后由 gaodasan 于 2024-8-6 20:53 编辑

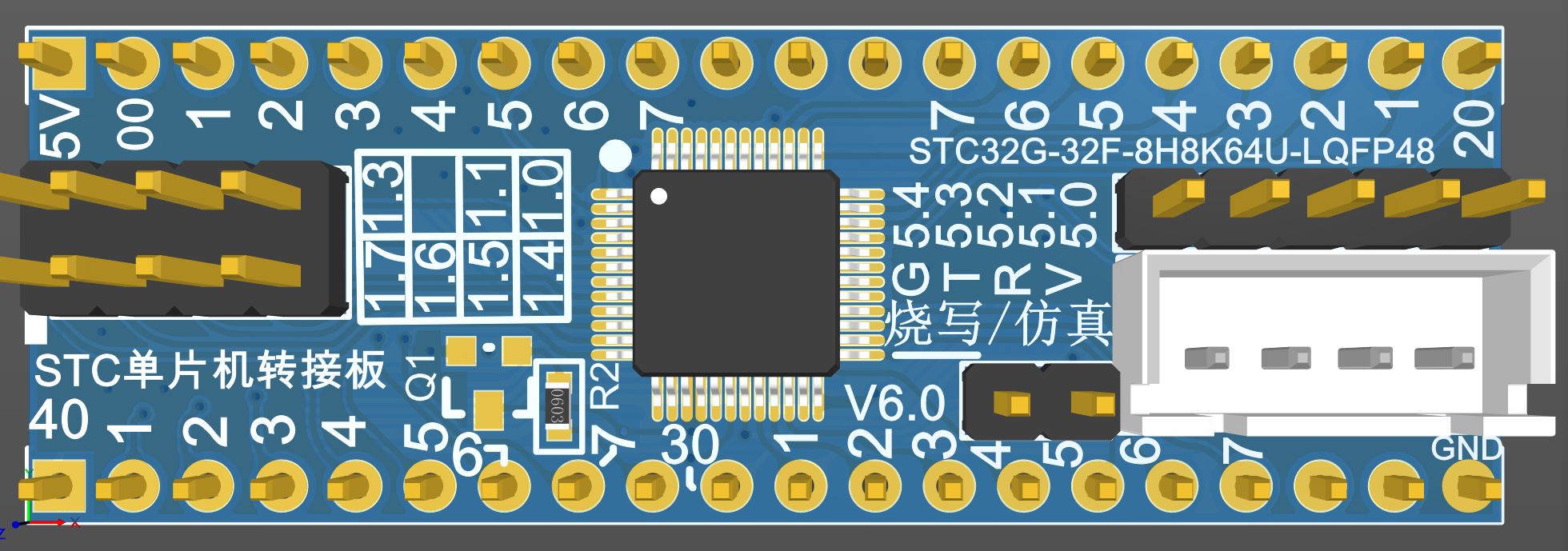

直插在普通51板上

STC8H STC32G STC32F LPFQ48封装三个型号的单片机选一种焊上, 直插在传统的51开发板上用，可以用主板串口下载程序，也可以有LINK下载程序和仿真。
核心板仅供广大学友学习使用，后续产生的任何后果与本人无关，这件事说三遍

本人是新手，难免有不足之处，请高手不吝赐教，文件可以随意修改，有好的创意也可以开源共享，方便大家一起学习，共同进步。

学友也可以把布线删了，重新布一版，生成打板文件做成PCB，自己焊接练手。这个小项目是我学习AD软件练习文件。学友也可以把type-c接口加上加以改进

2024年7月28日更新，增加了打板文件，文件直接打板

gaod*** · 发表于 2024-12-10 22:09:50

gaod*** 发表于 2024-12-10 22:06
可以赠送，留地址就行。

普通51板通用。练习焊接手艺做了一些，放在手里是浪费，可以赠送给有需要的朋友，数量不多，先到先得。

gaod*** · 发表于 2024-12-10 22:06:53

嵌入*** 发表于 2023-12-27 00:03
兼容89C51的吗？普中的A4. 真的赠送吗，我可以出运费

可以赠送，留地址就行。

zhude*** · 发表于 2024-12-10 15:50:32

废物利用，好

gaod*** · 发表于 2024-7-5 20:55:25

路过顶一下吧。

gaod*** · 发表于 2024-1-5 07:12:39

ulvtk*** 发表于 2024-1-4 11:24
不错哟

有不足之处，请多指教

gaod*** · 发表于 2023-12-28 12:49:10

本帖最后由 gaodasan 于 2023-12-28 13:10 编辑

_奶*** 发表于 2023-12-28 10:28
你已经做得很棒了！

如果你愿意开源的话可以把相关文件以附件的形式放到你顶层里。。发过的楼层可以继 ...

我已经上传了，请指正。

gaod*** · 发表于 2023-12-28 10:38:45

_奶*** 发表于 2023-12-28 10:28
你已经做得很棒了！

如果你愿意开源的话可以把相关文件以附件的形式放到你顶层里。。发过的楼层可以继 ...

好的呀，我是新手，请大家多指教，为了让旧开发板发挥余热做的这款转接板，三款单片机封装管脚是一样的，都可以焊上用，挺方便，众人拾柴火焰高嘛，改进后记得发我一份

_奶*** · 发表于 2023-12-28 10:28:18

gaod*** 发表于 2023-12-28 10:24
目前只是学习用，那位学友有需要，我可以把文件发给他改进，大家一起做到更好，开源大家一起用来学习。我 ...

你已经做得很棒了！

如果你愿意开源的话可以把相关文件以附件的形式放到你顶层里。。发过的楼层可以继续编辑的

gaod*** · 发表于 2023-12-28 10:24:38

本帖最后由 gaodasan 于 2023-12-28 10:26 编辑

_奶*** 发表于 2023-12-28 10:19
嘛嘛，问题不大，，学习阶段嘛，，能用起来就行，定时准不准的后面真正上项目了再说 ...

目前只是学习用，那位学友有需要，我可以把文件发给他改进，大家一起做到更好，开源大家一起用来学习。我初学AD时画的，能力有限

_奶*** · 发表于 2023-12-28 10:19:57

gaod*** 发表于 2023-12-28 10:16
我水平有限，当时没有想这么多，只是做个转接学习用。以后抽空改进，板子空间有限，估计有些困难了。 ...

嘛嘛，问题不大，，学习阶段嘛，，能用起来就行，定时准不准的后面真正上项目了再说
