分享一种错误的ADC接法，大家注意ADC_VREF+脚并不是高阻输入的

LAO***

LiH*** 发表于 2023-10-22 12:53
多谢提醒！因为我们公司的项目TL431都用100nF的电容。所以没用数据手册推荐值。看来我们论坛的大神都是很 ...

大佬你好，麻烦再解答一下。
这次不接TL431，不接电容，ADC_REF+直接串联470接3.3V（程序是没变，8次ADC采样，取平均值）

====================================================================

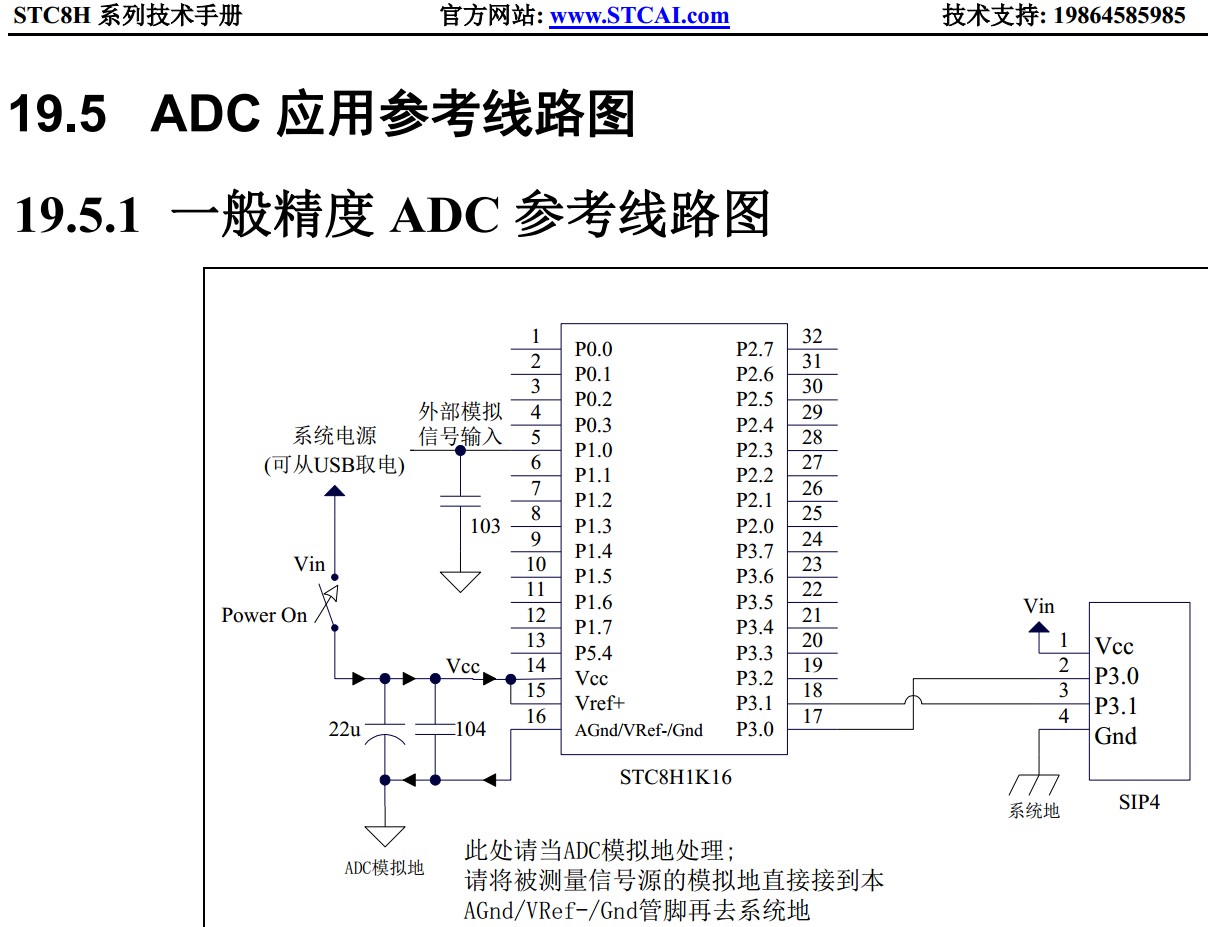

没有这种用法的, 你是人为的制造毛刺尖脉冲,  连个 最基本的 RC滤波器都不接,  还特意串个电阻, ADC_REF+直接接电源+, 效果也比你这种接法强百倍.

这种用法, 大几百的 ADC 和 几毛钱的 ADC, 已无法区分出好坏 了

LiH***

LAO*** 发表于 2023-10-22 16:26
大佬你好，麻烦再解答一下。
这次不接TL431，不接电容，ADC_REF+直接串联470接3.3V（程序是没变，8次ADC ...

我拆除其他元件是在说明“ADC_REF+工作时有灌电流，阻抗不高问题”，并且排除TL431自激因素。
如果不是ADC_REF+的阻抗低，就不会在ADC工作时拉低ADC_REF+的电压了吧？

你是人为的制造毛刺尖脉冲,

肯定不会直接这么用，虽然我比较菜，但我也是知道基本的RC滤波器。

首先我是很支持我们国产的MCU，从以前STC89C52的时候就在用，虽然我只是业余爱好者，但我做东西都是优先使用STC的，论坛刚开了我早早的就来注册了，我又不是水军恶意诋毁STC的产品，
承认“ADC_REF+工作时有灌电流“很难吗？再说了这个本来就不算产品问题，加电容就能解决的。
我也没有说这是这款单片机的毛病

STC8H8K64U能做到一块几的价格已经是非常优秀了，STC也是遥遥领先

神***

神***

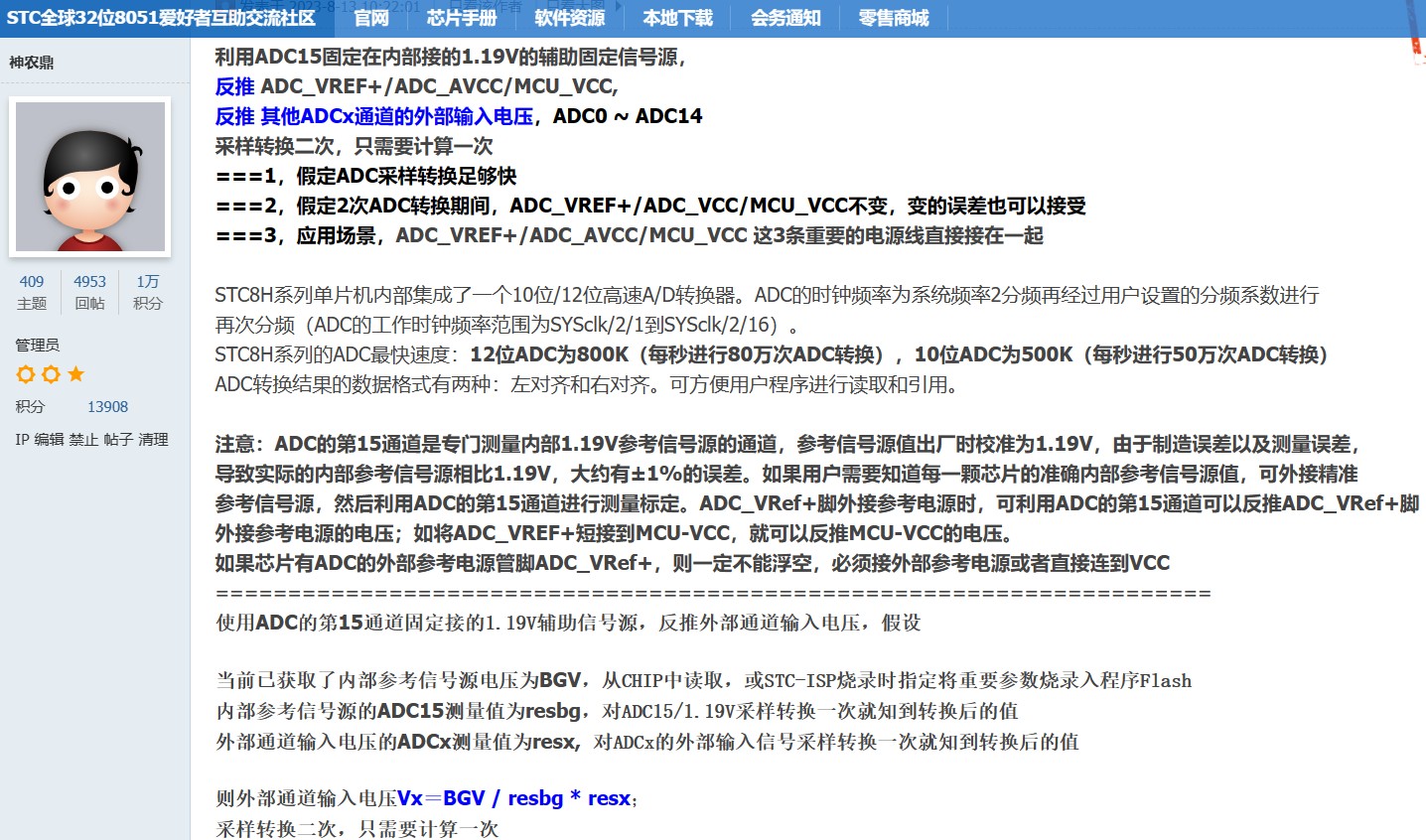

【新提醒】利用ADC15在内部固定接的1.19V的辅助固定信号源，反推其他通道的输入电压 - ADC/比较器，DMA支持的12位ADC，轨到轨比较器，DAC - 国芯论坛-STC全球32位8051爱好者互助交流社区 - STC全球32位8051爱好者互助交流社区 (stcaimcu.com)

LAO***

LiH*** 发表于 2023-10-22 19:02
我拆除其他元件是在说明“ADC_REF+工作时有灌电流，阻抗不高问题”，并且排除TL431自激因素。
如果不是AD ...

承认“ADC_REF+工作时有灌电流“很难吗？再说了这个本来就不算产品问题，加电容就能解决的。
我也没有说这是这款单片机的毛病

=======================================================

错误的实验方法, 得出错误的结论, 我看到的截图不是振荡就是尖峰毛刺.

ADC模拟电路对外围电路的要求, 本身就比较高, 甚至PCB板上的走线都能影响到其性能.

至于 "ADC_REF+工作时有灌电流“ , 全世界的 都这个傻样, 还要存认什么? 当空气罢了~~~


建议楼主多搞几款 ADC测试, 有对比才有说服力.


STC 独冢存在的, 叫作 BUG ,  大家都存在的, 那就不是 BUG ,

只能存认, 现有的科技技术和工艺水平, 达不到 楼主的期望值.

顺便声明一下, 俺是打酱油路过灌水的.

蜗***

LAO*** 发表于 2023-10-22 04:09
友情提示:

431两端的电容, 要么不接, 要接就接10UF以上的.
