关于高级PWM比较捕获输出时预装载的疑问

清风***

请教一下高级PWM使用的问题
捕获/比较模式寄存器 1（PWMA_CCMR1）的使用时，其中的OC1PE位是输出比较1预装载使能位。
选择PWM1模式时：


若设置PWMA_CCMR1=0x60后，即OC1PE位置0，程序执行时，是不是只要遇到对PWMA_CC1R赋值后，即可生效，

若设置PWMA_CCMR1=0x68后，即OC1PE位置1，程序执行时，是不是只要遇到对PWMA_CC1R赋值后，只有事件更新时才会将赋值加载给当前寄存器？


但是手册又有个说明：
注 2：为了操作正确，在 PWM 模式下必须使能预装载功能。但在单脉冲模式下（PWMn_CR1 寄存器的 OPM=1），它不是必须的。
注：OC1PE 必须在通道打开时（PWMA_CCER1 寄存器的 CC1E=1）才是可写的。



这是不是说PWM模式下必须要使用预装载功能？必须PWMA_CCMR1=0x68，不能用PWMA_CCMR1=0x60？
但是我想随时写入PWMA_CC1R,而且要及时生效。

神***

今天研发休息，周一上班肯定有研发同事回答您

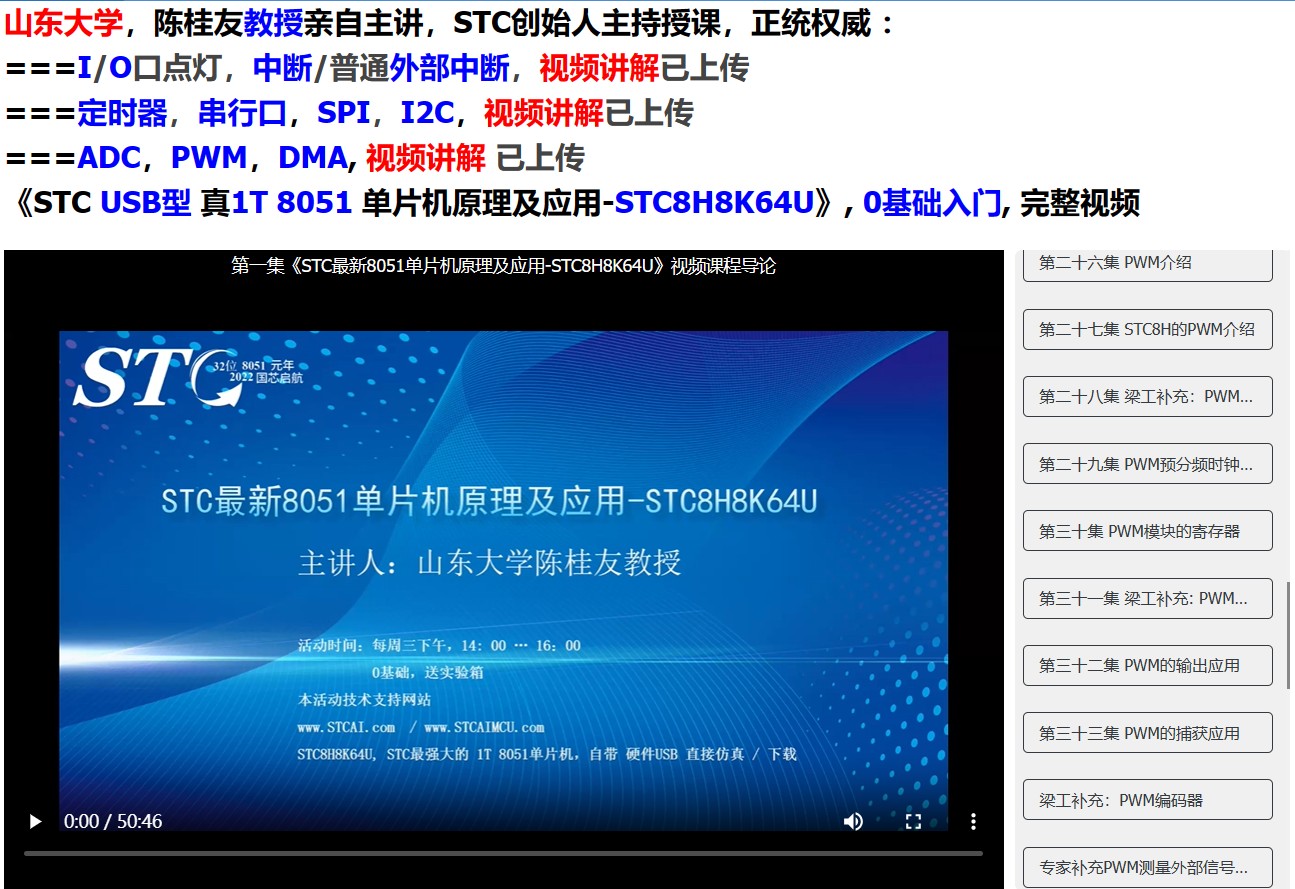

可先看下 山东大学 的教学视频 PWM 部分

https://www.stcaimcu.com/forum.p ... 3184&extra=page%3D1

一，STC8H系列 1T 8051中文数据手册更新 ,  2023/10/18
http://www.stcmcudata.com/STC8F-datasheet/STC8H.pdf

二，STC32G12K128 系列32位8051中文数据手册更新 ,  2023/10/18
http://www.stcmcudata.com/STC8F-datasheet/STC32G.pdf

三，STC32F12K54 系列32位8051中文数据手册更新 ,  2023/10/18
http://www.stcmcudata.com/STC8F-datasheet/STC32F12K54.pdf

神***

清风***

神*** 发表于 2023-10-21 18:05

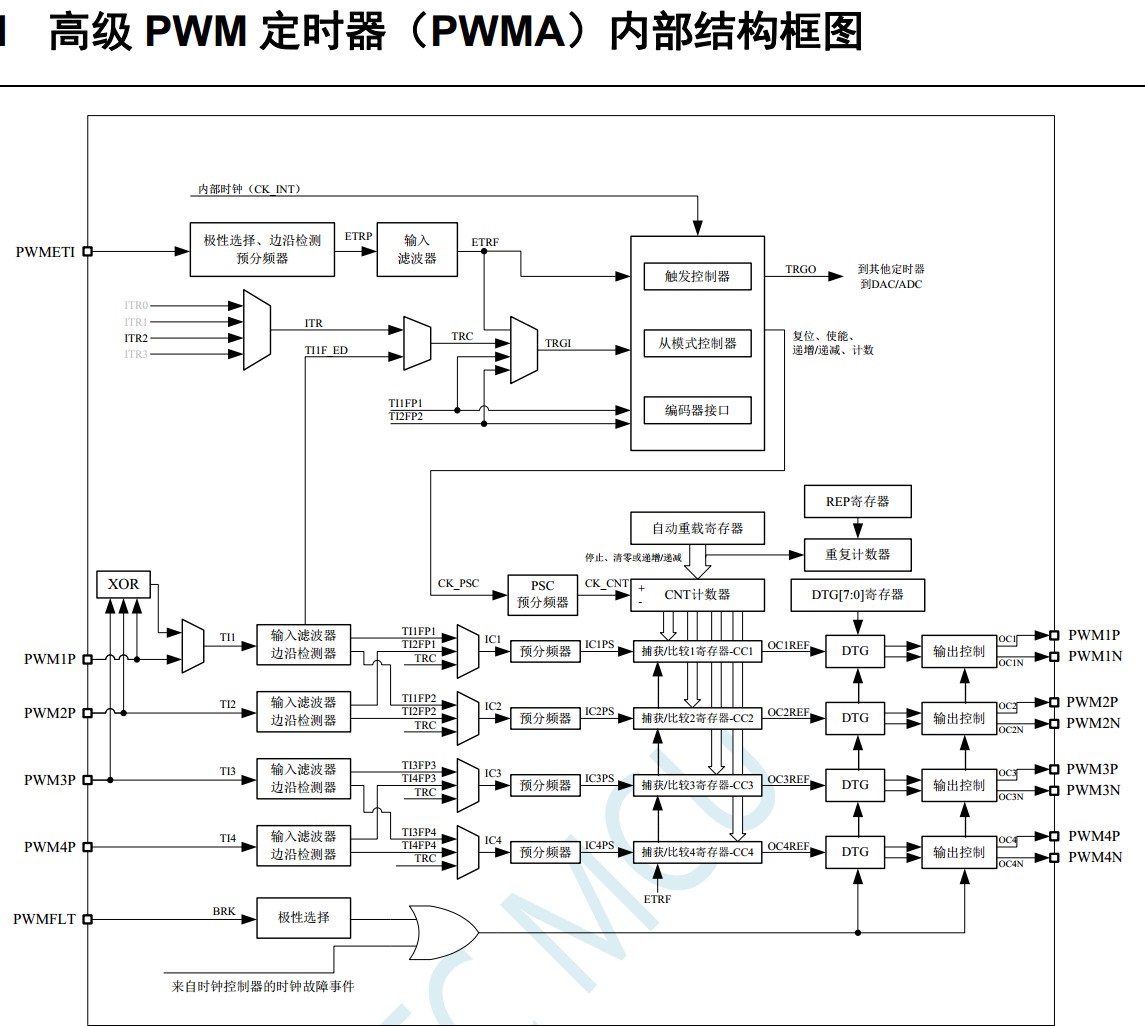

这个图不错，好像在STC8的手册里没有见到过

gentl***

清风*** 发表于 2023-10-22 15:49
这个图不错，好像在STC8的手册里没有见到过

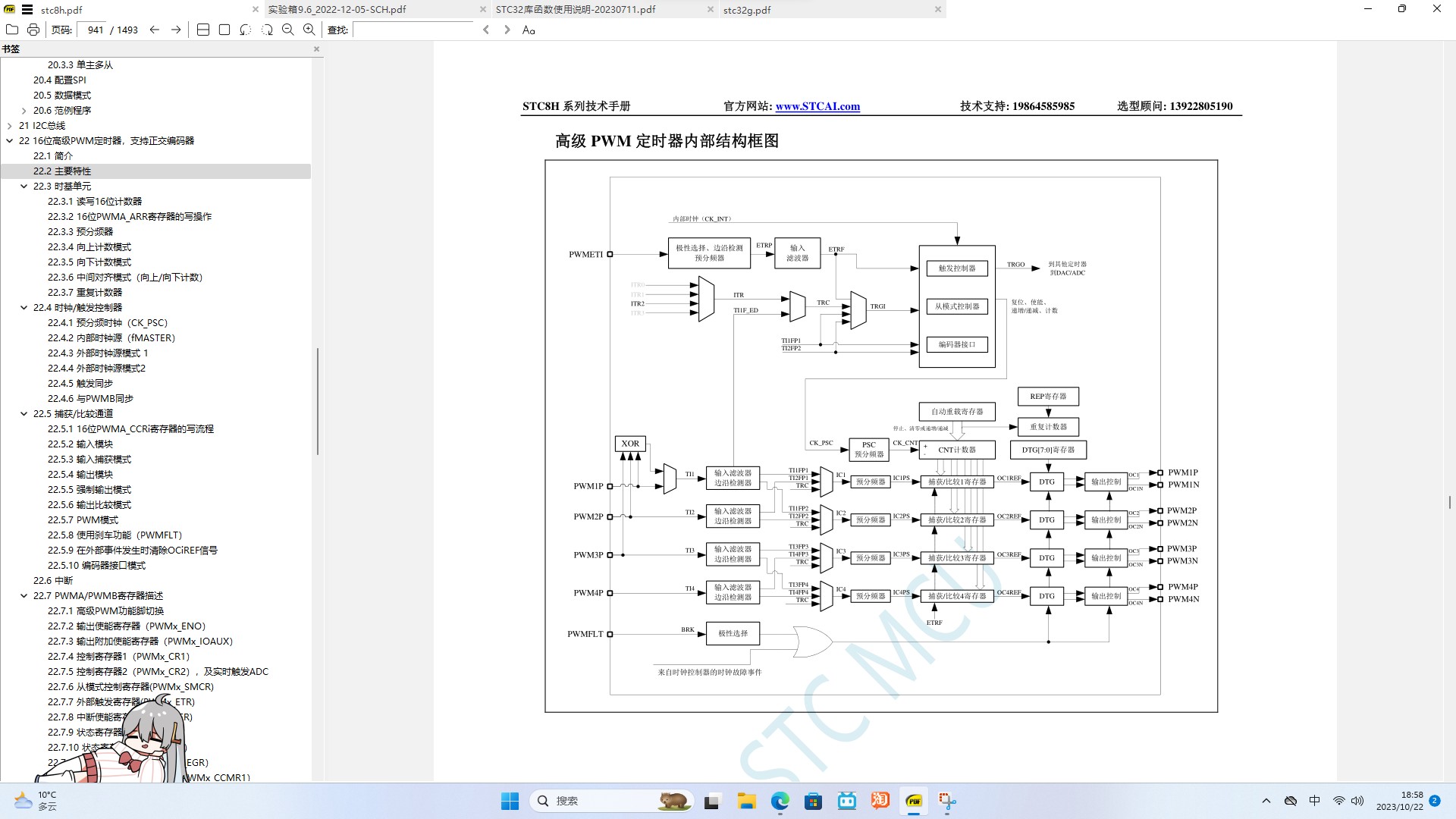

就是手册里的

乘风***

若设置PWMA_CCMR1=0x60后，即OC1PE位置0，程序执行时，是不是只要遇到对PWMA_CC1R赋值后，即可生效，
==是
若设置PWMA_CCMR1=0x68后，即OC1PE位置1，程序执行时，是不是只要遇到对PWMA_CC1R赋值后，只有事件更新时才会将赋值加载给当前寄存器？
==是

但是手册又有个说明：
注 2：为了操作正确，在 PWM 模式下必须使能预装载功能。但在单脉冲模式下（PWMn_CR1 寄存器的 OPM=1），它不是必须的。
注：OC1PE 必须在通道打开时（PWMA_CCER1 寄存器的 CC1E=1）才是可写的。
==在PWM模式下建议使能预转载功能，避免在输出PWM周期内修改了PWMA_CCRx寄存器导致当前脉冲周期异常（已输出的半个周期+修改后的脉冲）。
==预装载功能可以通过以下指令设置：
PWMA_CCMR1=0x60;
PWMA_CCER1=0x01;     //CC1E=1
PWMA_CCMR1|=0x08;

这是不是说PWM模式下必须要使用预装载功能？必须PWMA_CCMR1=0x68，不能用PWMA_CCMR1=0x60？
但是我想随时写入PWMA_CC1R,而且要及时生效。
==在PWM模式下建议使能预转载功能，生效时间差最多也就一个PWM周期。

清风***

乘风*** 发表于 2023-10-23 10:17
若设置PWMA_CCMR1=0x60后，即OC1PE位置0，程序执行时，是不是只要遇到对PWMA_CC1R赋值后，即可生效，
==是
...

明白，thx
