51 开源 电容表: 8H8K64U比较器+OLED12864-I2C 实现

daw***

梁*** 发表于 2023-12-1 16:30
漂亮！

梁工，今天收到板后，急忙将主芯片，晶振，晶振电容，OLED屏装上后，直接接5V，下载你这里提供的HEX文件，结果“没显示”。能告知下这种现象可能出问题的地方吗？我单独下载OLED屏的测试代码是有显示的（用的内部振荡）

梁***

daw*** 发表于 2023-12-6 16:03
梁工，今天收到板后，急忙将主芯片，晶振，晶振电容，OLED屏装上后，直接接5V，下载你这里提供的HEX文件 ...

先确定IO是否接错？晶振起振了吗？显示是上电就该正常的。

daw***

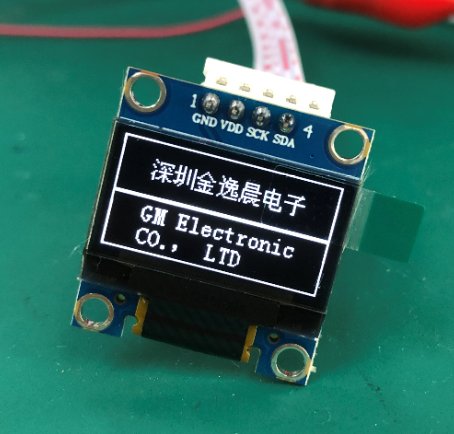

IO没有接错，接我自己弄的一个码，用内部振荡，可以显示，见图。但写入您的码后，却没有显示。用示波器看SCL脚波形，发现SCL启动时没有脉冲，应该是时钟振荡问题。现在测量晶振两脚对地电压均为3V,据此应该确定是晶振未起振吧？

daw***

daw*** 发表于 2023-12-7 11:06
IO没有接错，接我自己弄的一个码，用内部振荡，可以显示，见图。但写入您的码后，却没有显示。用示波器看SC ...

忘了附图了

梁***

daw*** 发表于 2023-12-7 11:06
IO没有接错，接我自己弄的一个码，用内部振荡，可以显示，见图。但写入您的码后，却没有显示。用示波器看SC ...

不管是内部时钟还是外部时钟，跑程序效果应该一样。
你示波器探头X10档看看晶振起振没有？

pangs***

感谢楼主分享！

daw***

梁*** 发表于 2023-12-7 14:07
不管是内部时钟还是外部时钟，跑程序效果应该一样。
你示波器探头X10档看看晶振起振没有？ ...

谢谢梁工百忙抽出时间来回复。最后确认是晶振及耦合电容都有问题，还有我的测试程序使用外部晶振的代码也有问题。三个问题一起来后就对我这小白复杂了，还好最后解决了。另外，问下梁工，若用内部晶振作24M系统时钟，需改哪些程序。我寻找了一下，也没见到CLKSEL这样的字样。。。

daw***

daw*** 发表于 2023-12-7 17:19
谢谢梁工百忙抽出时间来回复。最后确认是晶振及耦合电容都有问题，还有我的测试程序使用外部晶振的代码也 ...

公司的电脑限制太多了，晚上回到家再仔细查看，找到了改动的位置，谢谢！

daw***

梁*** 发表于 2023-12-7 14:07
不管是内部时钟还是外部时钟，跑程序效果应该一样。
你示波器探头X10档看看晶振起振没有？ ...

梁工，经过试验发现您提供的代码与实际电路有一点不匹配，电路图及代码中均标注的OLED信号脚是“开漏”，结果电路中没有上拉电阻，代码中也未打开端口内的上拉电阻，加入打开芯片内上拉电阻的代码后，OLED才显示。所以，我认为代码或电路需要修改下。

梁***

daw*** 发表于 2023-12-7 21:50
梁工，经过试验发现您提供的代码与实际电路有一点不匹配，电路图及代码中均标注的OLED信号脚是“开漏”， ...

你看一下你的OLED屏是否有3.3V稳压电源芯片和上拉电阻。

我用的OLED屏，是有3.3V稳压IC，SDA、SCL上拉4.7K电阻到3.3V，我的程序就是匹配我的屏的，程序没有问题，估计有问题的是你的屏。
如果程序有问题，你看看我主楼的那些照片，为什么会正常。

OLED屏为什么要外接上拉电阻到3.3V？因为其是3.3~5V均可使用，所以屏上带3.3V稳压和上拉电阻，而MCU是5V工作，所以IO设置为开漏。

请仔细检查你的屏，如果是没有稳压IC的，则要小心，因为OLED屏是不能工作于5V的，有损坏的风险。
