求助！STC8H3K64S4的P3.1端口设置和通讯问题

SoftWar***

应国产化要求，从silicon的C8051F系列转用STC的片子。

STC的片子十几年前用过，性能优异。
但是这几天，有个及其简单的GPIO设置始终没搞明白。
表现为三个问题：
//-------------------------------------
问题1：P3.0和P3.1作为下载和通讯口，P3.1是要求设置为推挽，如下：
GPIO_InitTypeDef        GPIO_InitStructure;


GPIO_InitStructure.Pin  =GPIO_Pin_1;
GPIO_InitStructure.Mode = GPIO_OUT_PP;
GPIO_Inilize(GPIO_P3,&GPIO_InitStructure);

串口TX有输出。
但是如果这样设置：
P3M1 &= ~GPIO_Pin_1;P3M0 |= GPIO_Pin_1;

或者这样
P3M0 |=0x02; P3M1 &= ~0x02;
甚至这样 P3M0 |=0x02; P3M1 &= 0xFD;

串口Tx无输出。
又但是这样又有输出：

GPIO_InitTypeDef        GPIO_InitStructure;

GPIO_InitStructure.Pin  =GPIO_Pin_1;

P3M1 &= ~GPIO_InitStructure.Pin;P3M0 |=  GPIO_InitStructure.Pin;

//-------------------------------------
问题2：其他P3口需要推挽输出

GPIO_InitTypeDef        GPIO_InitStructure;


GPIO_InitStructure.Pin  =GPIO_Pin_1|GPIO_Pin_4|GPIO_Pin_6|GPIO_Pin_7;
GPIO_InitStructure.Mode = GPIO_OUT_PP;
GPIO_Inilize(GPIO_P3,&GPIO_InitStructure);


串口Tx无输出。

//-------------------------------
问题3：P5口的P5.4推挽

GPIO_InitTypeDef        GPIO_InitStructure;


GPIO_InitStructure.Pin  =GPIO_Pin_1;
GPIO_InitStructure.Mode = GPIO_OUT_PP;
GPIO_Inilize(GPIO_P3,&GPIO_InitStructure);




GPIO_InitStructure.Pin  = GPIO_Pin_4;
GPIO_InitStructure.Mode = GPIO_OUT_PP;
GPIO_Inilize(GPIO_P5,&GPIO_InitStructure);
串口Tx无输出。


但是这样：

GPIO_InitTypeDef        GPIO_InitStructure;


GPIO_InitStructure.Pin  =GPIO_Pin_1;
GPIO_InitStructure.Mode = GPIO_OUT_PP;
GPIO_Inilize(GPIO_P3,&GPIO_InitStructure);


P5M0 = 0x10; P5M1 = 0x00;

串口Tx有输出。
//有输出的情况如下：ADC0，ADC1，ADC2，ADC3，ADC6，数据正常。

SoftWar***

03-多路ADC转换-串口2发送.zip (352.41 KB, 下载次数: 57)

2023-10-10 10:09 上传

点击文件名下载附件
程序来自官方例程的修改。

神***

1，输出一般设置成强推挽输出
2，输入一般设置成高阻输入，如是模拟量输入，建议关闭数字输入

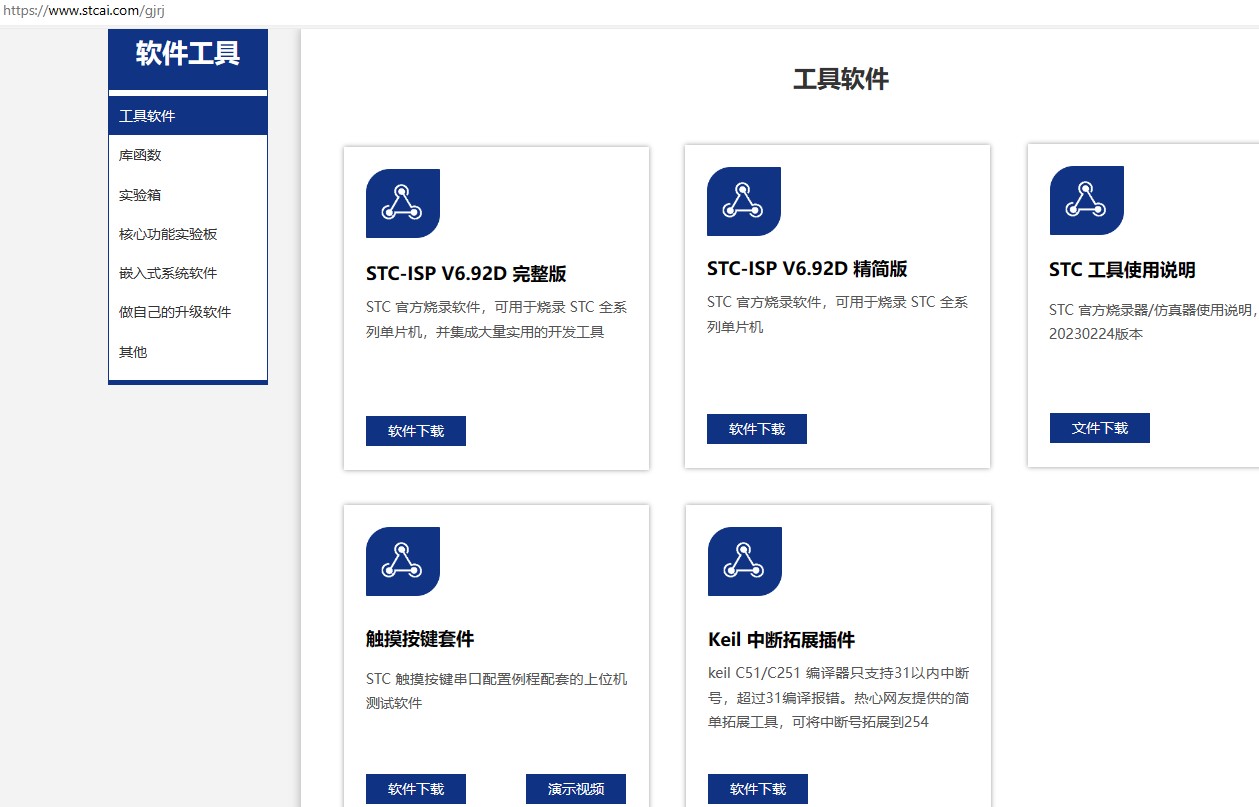

深圳国芯人工智能有限公司-工具软件 (stcai.com)

乘风***

你的问题在于串口1的波特率发生器没有设置，只要把屏蔽的这行打开就行了：



串口2固定使用定时器2作为波特率发生器，所以可以不用设置，但是其它串口都需要设置。

SoftWar***

乘风*** 发表于 2023-10-11 09:44
你的问题在于串口1的波特率发生器没有设置，只要把屏蔽的这行打开就行了：

非常感谢。不好意思。
我这边把例程修改了，config里面定义了UART1（Rx=P3.0和Tx=P3.1），标题没修改。
