STC8H高级PWMn可以分别捕获和输出吗

kx***

请问PWMA的4个通道，可以用PWM1P和PWM2P做脉冲捕获，用PWM3P或PWM4P做脉冲输出吗？

需要怎样设置，有哪些注意事项

神***

可以

kx***

怎样设置，可以参考哪个例程

YLS***

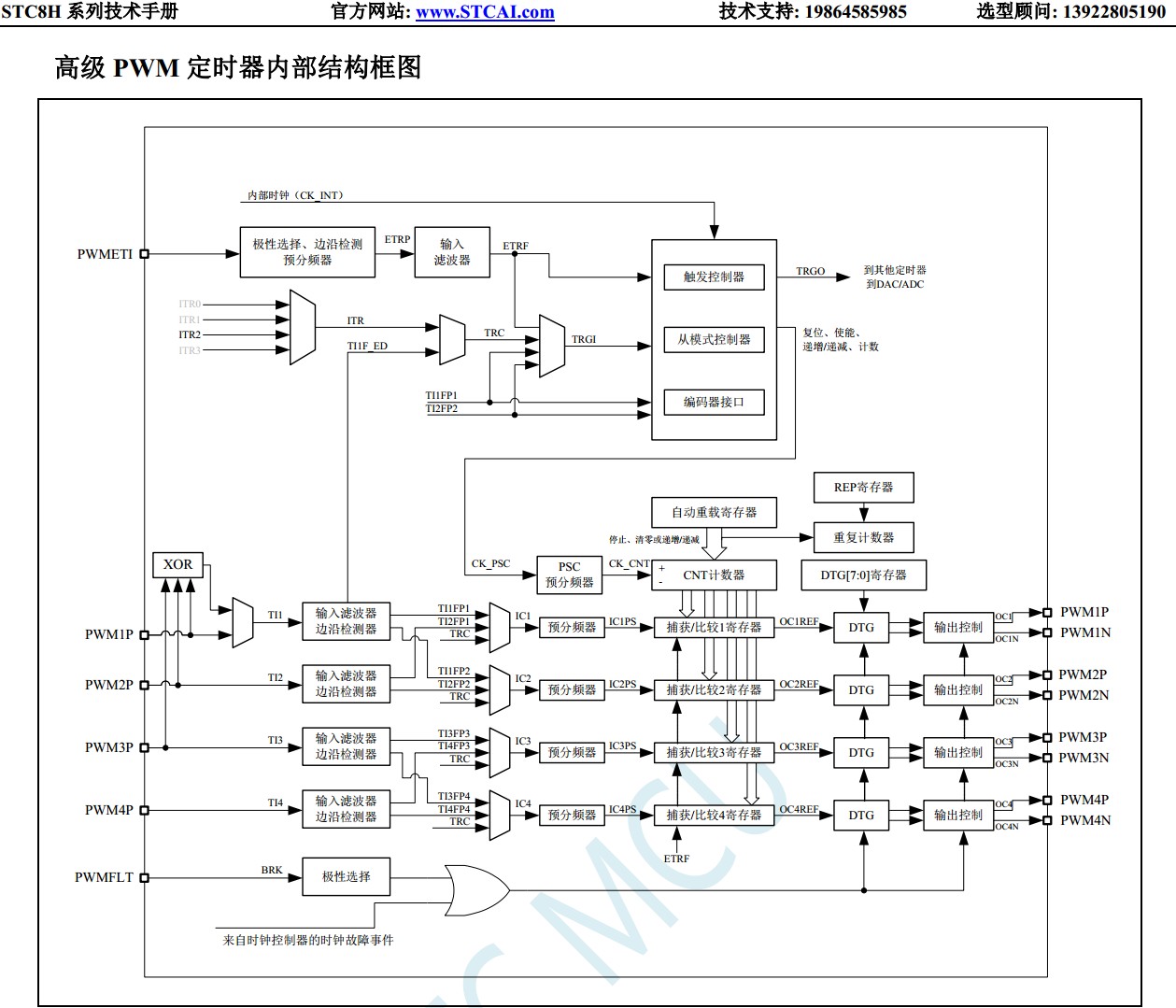

STC8H系列的单片机内部集成了两组高级PWM定时器。
第一组PWM定时器有4个通道（PWM1P/PWM1N、PWM2P/PWM2N、PWM3P/PWM3N、PWM4P/PWM4N），每个通道都可独立实现PWM输出（可设置带死区的互补对称PWM输出）、捕获和比较功能；第二组PWM定时器有4个通道（PWM5、PWM6、PWM7、PWM8），每个通道也可独立实现PWM输出、捕获和比较功能。两组PWM定时器唯一的区别是第一组可输出带死区的互补对称PWM，而第二组只能输出单端的PWM，其他功能完全相同

神***

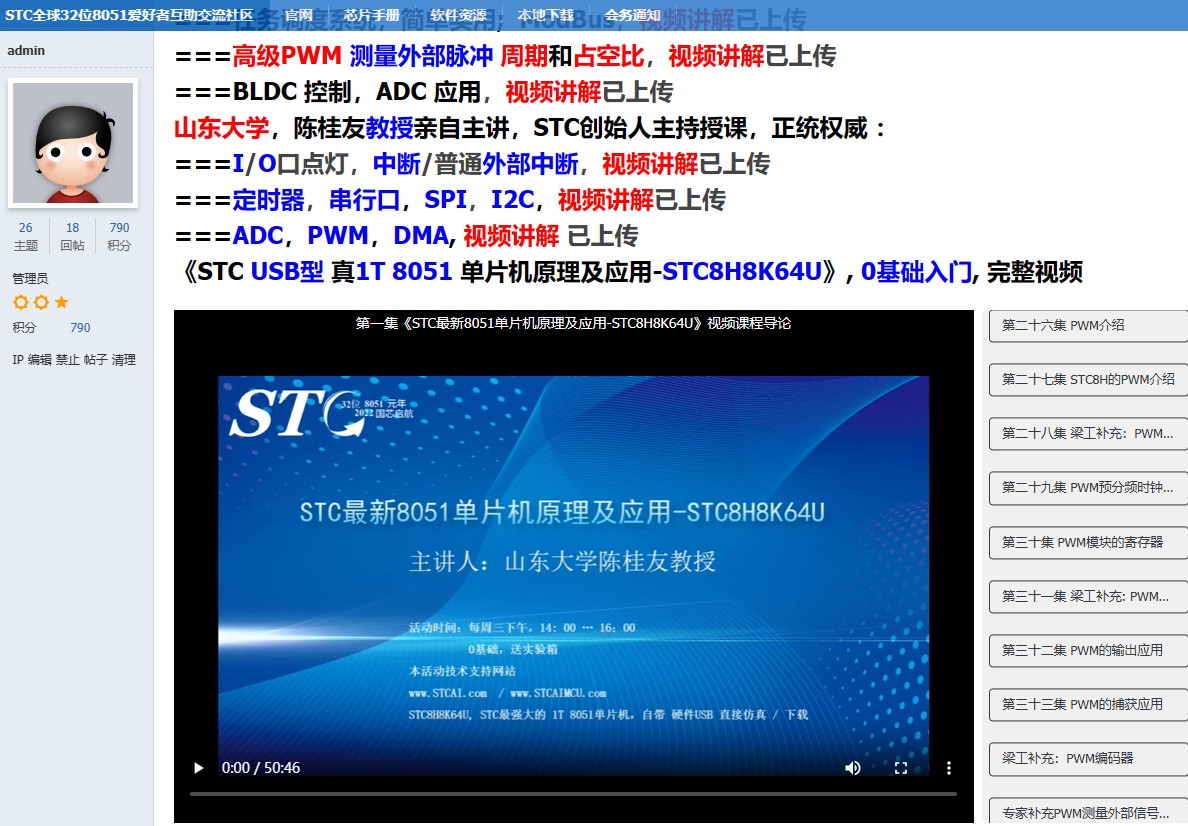

详细视频学习



视频教学《USB型 1T 8051 单片机原理及应用-STC8H8K64U》,山东大学陈桂友教授 - 视频教学，《单片机原理及应用》教学改革及实践研讨会，实战技术交流会，会务通知 - 国芯论坛-STC全球32位8051爱好者互助交流社区 - STC全球32位8051爱好者互助交流社区 (stcaimcu.com)



最新数据手册
http://www.stcmcudata.com/STC8F-DATASHEET/STC8H.pdf

神***

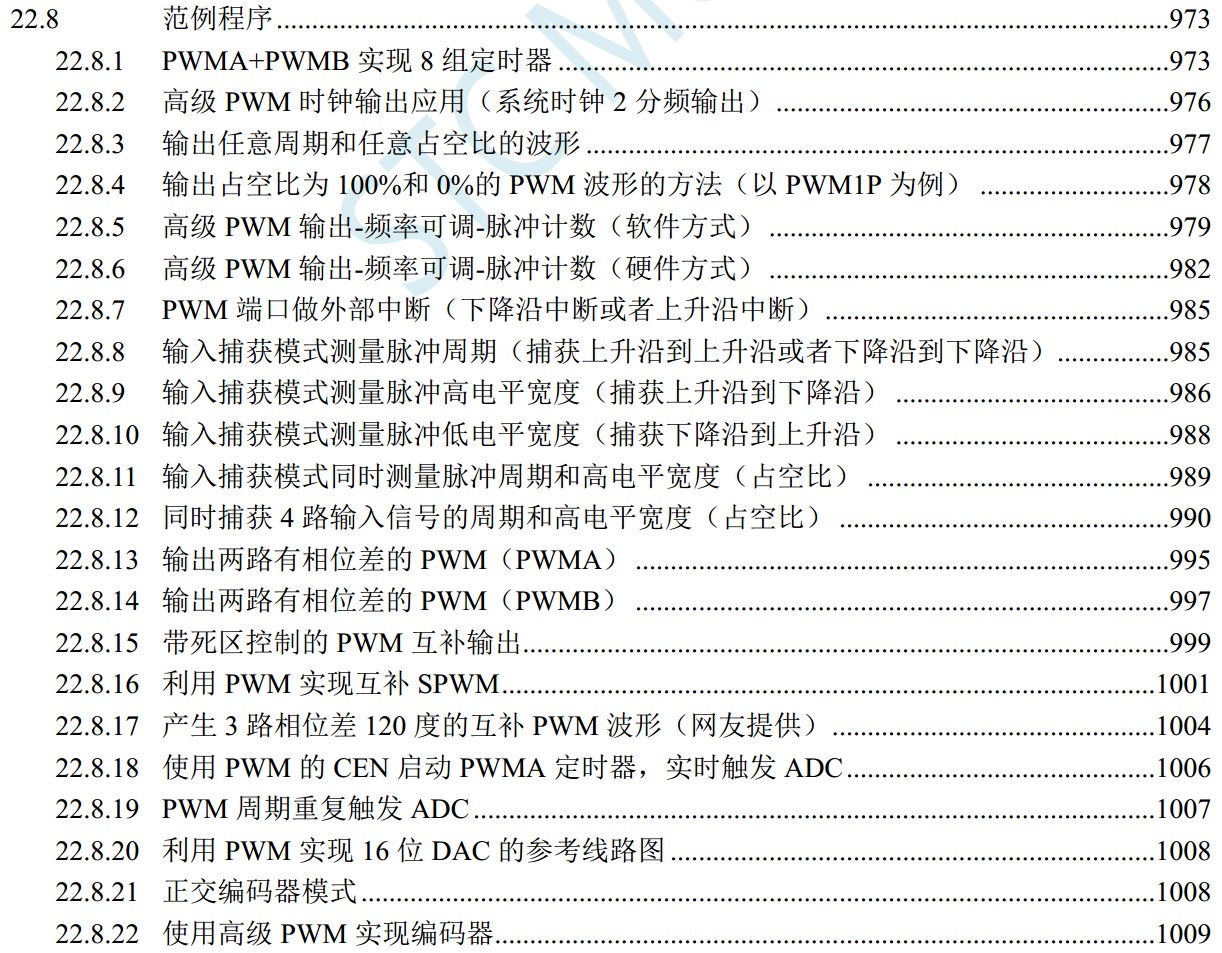

STC8H系列-高级PWM范例程序下载 - PWM/144MHz时钟源的PWM/45路PWM+3路CCP/7组不同周期的PWM/DAC - 国芯论坛-STC全球32位8051爱好者互助交流社区 - STC全球32位8051爱好者互助交流社区 (stcaimcu.com)

梁***

可以。但要注意，由于设置了PWM输出，就要设置周期，则捕获的值就是0~周期。比如，PWM周期为1000，则捕获的值就是0~1000.

kx***

梁*** 发表于 2023-10-9 21:28
可以。但要注意，由于设置了PWM输出，就要设置周期，则捕获的值就是0~周期。比如，PWM周期为1000，则捕获的 ...

PWM输出周期确定后，如果捕获周期超出（0~PWM周期）范围后，计数器会产生溢出标志吗，捕获值会再重新计数吗

梁***

kx*** 发表于 2023-10-10 09:37
PWM输出周期确定后，如果捕获周期超出（0~PWM周期）范围后，会产生标志吗，捕获值会再重新计数吗 ...

捕获只是记录下捕获瞬间的计数器值，不会拆过PWM周期的范围。捕获肯定产生标志。

kx***

梁*** 发表于 2023-10-10 10:06
捕获只是记录下捕获瞬间的计数器值，不会拆过PWM周期的范围。捕获肯定产生标志。 ...

PWM输出周期确定后，如果捕获周期超出（0~PWM周期）范围后，计数器会产生溢出标志吗，捕获值会再重新计数吗
PWMx_IER中的UIEn使能和UIFn标志与上面的情况相关吗，是否可以用UIFn标志累计溢出次数，再在获取中断中累计出捕获周期
