陈桂友教授《STC8051单片机原理及应用-STC8H8K64U》打卡贴

0505***

第一天
第一讲  打卡
单片机原理：
机型背景：        Intel 8031（无程序储存器， RAM很小 ，需要专门的仿真器 ）
                      Intel 8051（集成了4KB ROM   但只能单片机厂家制作持续）
                       Intel   8751   （集成4KB EPROM   需要专门仿真器）
                         Atmel  AT89C51 （继承4KB 电可擦程序存储器，需要准们的编程器 ，需要专门的仿真器）
                        STC89C51     （集成4KB Flash  程序存储器 可在系统编辑 ISP） 不需要专门的编程器 需要专门的仿真器
                       STC12系列 STC15系列 （集成4KB Flash  程序存储器 可在系统编辑 ISP） 不需要专门的编程器 ）不需要专门的仿真器，IAP开头的单片其可以设置为仿真器
                      STC8系列  STC8H8K64U （用起来方便 集成64KB Flash 程序储存器 ，可在系统可编程ISP 不需要专门的编程器 ，可设置为仿真器，不需要专门的仿真器， 资源丰富）
  STC8H8K64U 资源特点：1. 超高速8051内核（1T ），指令代码完全兼容传统8051单片机。
                                       2.集成64KB Flash 程序储存器， 256内部RAM，8192B内部扩展RAM，1280B数据RAM用于USB
                                        3.5个16为可自动重装载的定时？计算器（T0~T4）,可编程时钟输出功能。
                                       4.    至多60跟I/O口线。
                                      5.4个全双工异步串行口（UART），一个高速同步通信端口SPI，1个12c接口，1个usb接口
                                      6.15通道12为高速ADC
                                         7.8路高级PWM
                                          8.DMA，实时时钟RTC，液晶膜款接口，专门复位电路和硬件看门狗，高精度R/C时钟等资源
一，单片机应用系统常用元器件  ：1.电阻和排阻  选择电阻考虑因素：阻值，功率，精度
                                  2.电容  瓷片电容  电解电容（正负极，有耐压值，和电压值）
                                 3.二极管 （拥有正负极）发光二极管 一般工作电流很小约5mA~10mA
                                  4.三极管 （直插，表面贴）符号：PNP型 NPN型    三极管的三种状态：截止状态  放大状态 饱和状态
                                   5.晶体振荡器
                                   6.数码管（4位 1位 6位）
                                   7.面包板
                                   8.面包板+单片机
                                    9.万能版+套件（常用）
                                    10.实验箱     中心（主控芯片）8K64U
                                    11.开发仿真软件



0505***

第二天
第二讲  打卡
让指示灯闪烁：必须从三极管的正极流入，负极流出。
  利用Keil开放程序的步骤：利用keil   创建一个项目 新建一个源文件并把它加入到项目中 编译项目并生成可以编程到程序储存的HEX文件

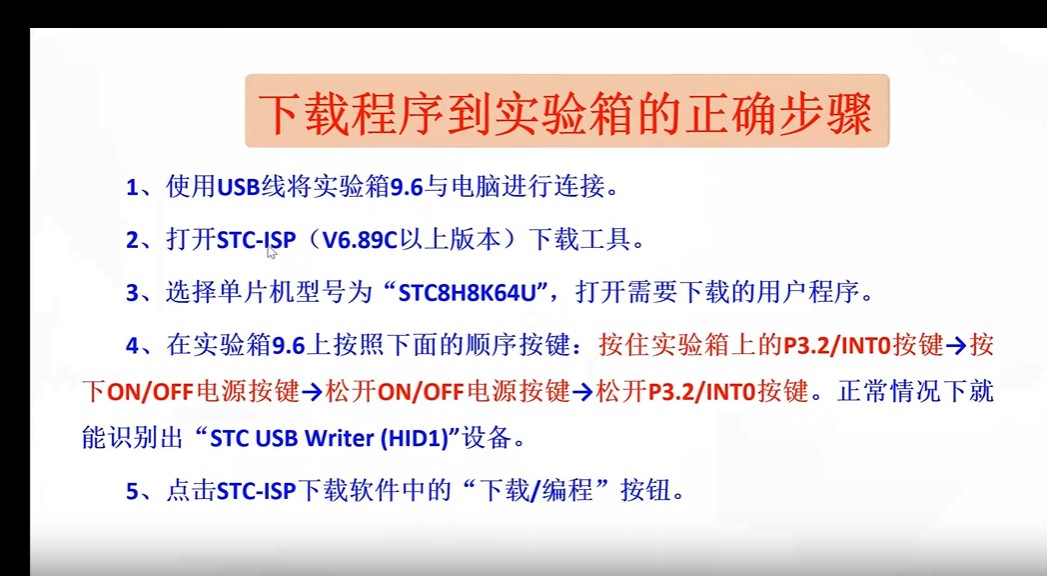

  利用ISP工具将程序下载到单片机当中认证
二.有关基础概念
1.计算机中的数制
（1）数制的概念
进位计数制，简称数制。
十进制：人们习惯采用的计数制是十进制。0-9十个不同的基数，逢十进一。
二进制：计算机所采用的计数制是二进制。只有0、1两个不同的基数，逢二进一。
             用B表示。计算机内部用晶体管截止、饱和两个状态表示1、0数字。

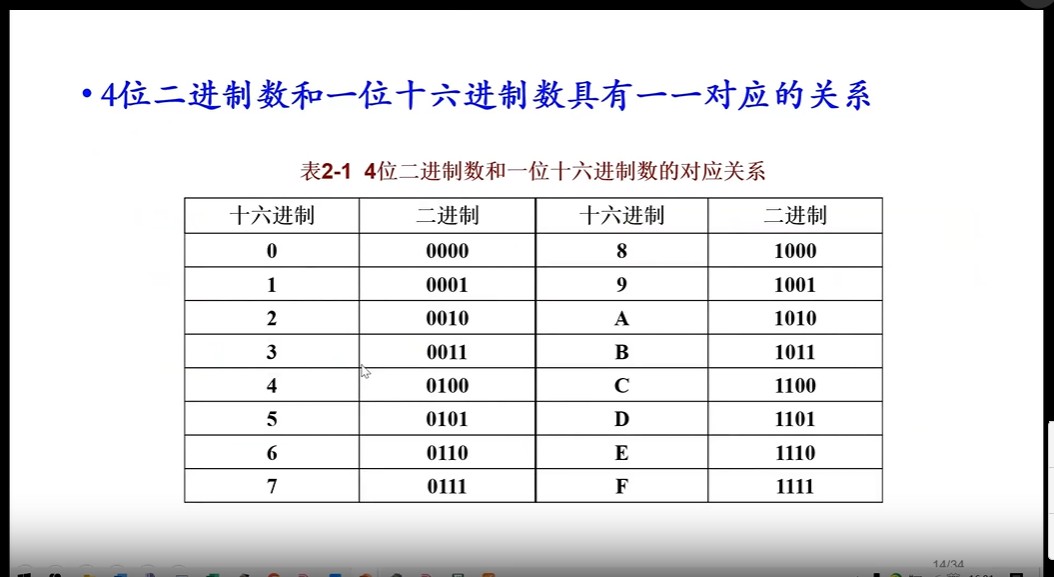

十六进制：二进制数位数较多时，读写不方便。使用16进制表示简明。1位16进制数共有16个字符，分别使用数字0~9和大写英文字母A、B、C、D、E、F表示。
人们交互采用十进制，计算机内数据储存，计算，处理用二进制，需要进行转换。在计算机的解决方法是。利用接口技术做转换。

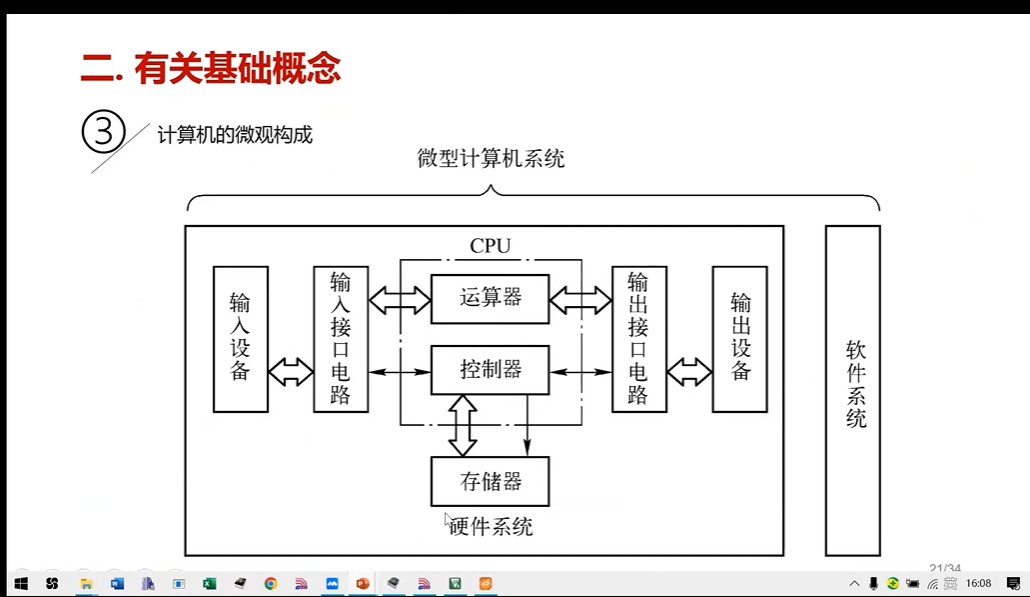

计算机软件：a.操作系统   b.应用软件（办公，通信，开发环境）


       数据总线：双向的，在数据与CPU与储存器之间
        控制总线：双向 CPU对储存器   输出控制信号   输入控制信号

0505***

第三天
打卡

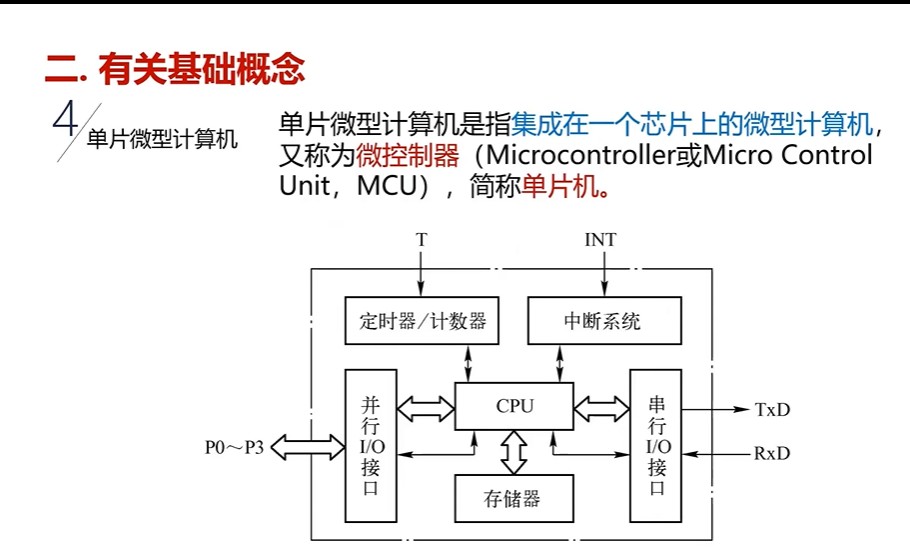

单片机原理及应用
微机原理与接口技术
单片机技术基础
单片机综合系统设计实践

先修课程：
c语言
  数字逻辑与电路基础
1.微机原理与接口技术的背景
（1）z80时代 z80单板机
（2）8086时代 8086机型
存在问题：微机原理与接口技术，软硬件相结合，8086的配对几乎买不到，几乎开不了实验课
考试方法轻实践，之学习了概念
2.单片机原理及应用
（1）intel8031 没有程序存储器 ram很小 需要专门的仿真器
（2）intel8051 需要专门的仿真器
（3）intel8751 需要专门的仿真器 ，专门的编程器 擦除器
（4）atmel at89c51 需要专门的仿真器 需要专门的编程器
（5）stc89c51  需要专门的仿真器 可在系统可编程（isp）不需要专门的编程器
（6）stc12、stc15系列  可在系统可编程（isp），不需要专门的编程器 ，不需要专门的仿真器
（7）stc8系列     不需要专门的编程器 不需要专门的仿真器 资源丰富
stc8系列 资源特点：
1.超高速8051内核 指令代码完全兼容传统8051单片机
2.集成64kbflash程序储存器等256内部ram 8192b
3.5个16位可自动装载的定时
4.最多有60跟I/O口线
5.很多串行口
6.15通道12位高速adc
7.8路高级pwm
8.dma 实时时钟rtc 等
