关于PWM捕获中CCMRn设置 | 已解决

kx***

STC8H系列-高级PWM相关程序\高级PWM相关程序\03-PWMA-4个捕获通道 例程中

    PWMA_CCMR1  = 0x31;                // 通道1模式配置, 配置成输入通道, 8个时钟滤波

手册中CCMRn部分找不到相关解释



请问大家在哪儿有相关时钟滤波设置

梁***

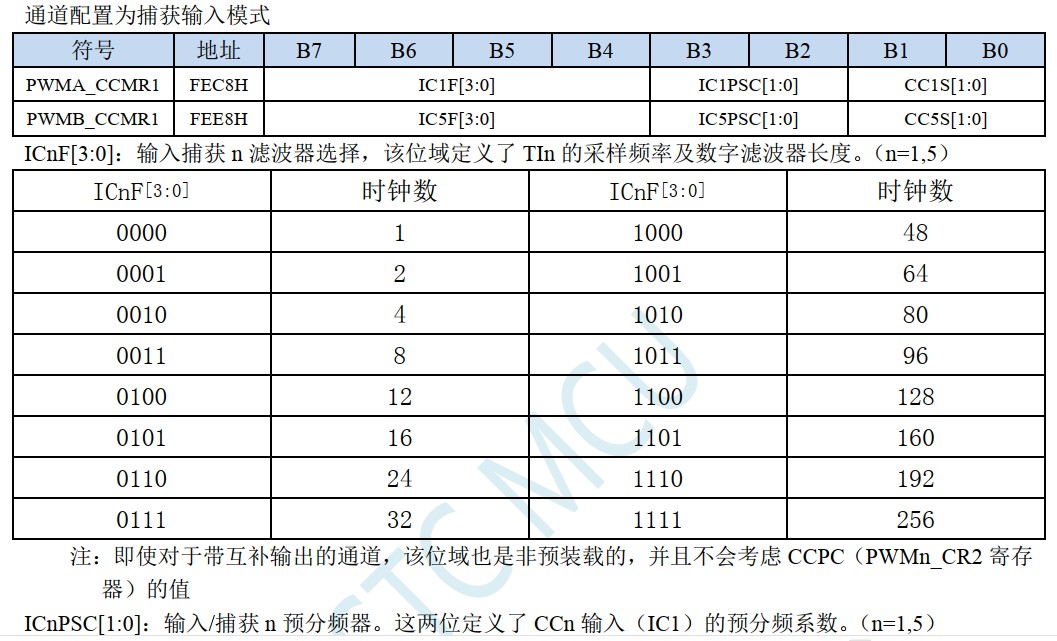

再往下面翻两页就有了：

kx***

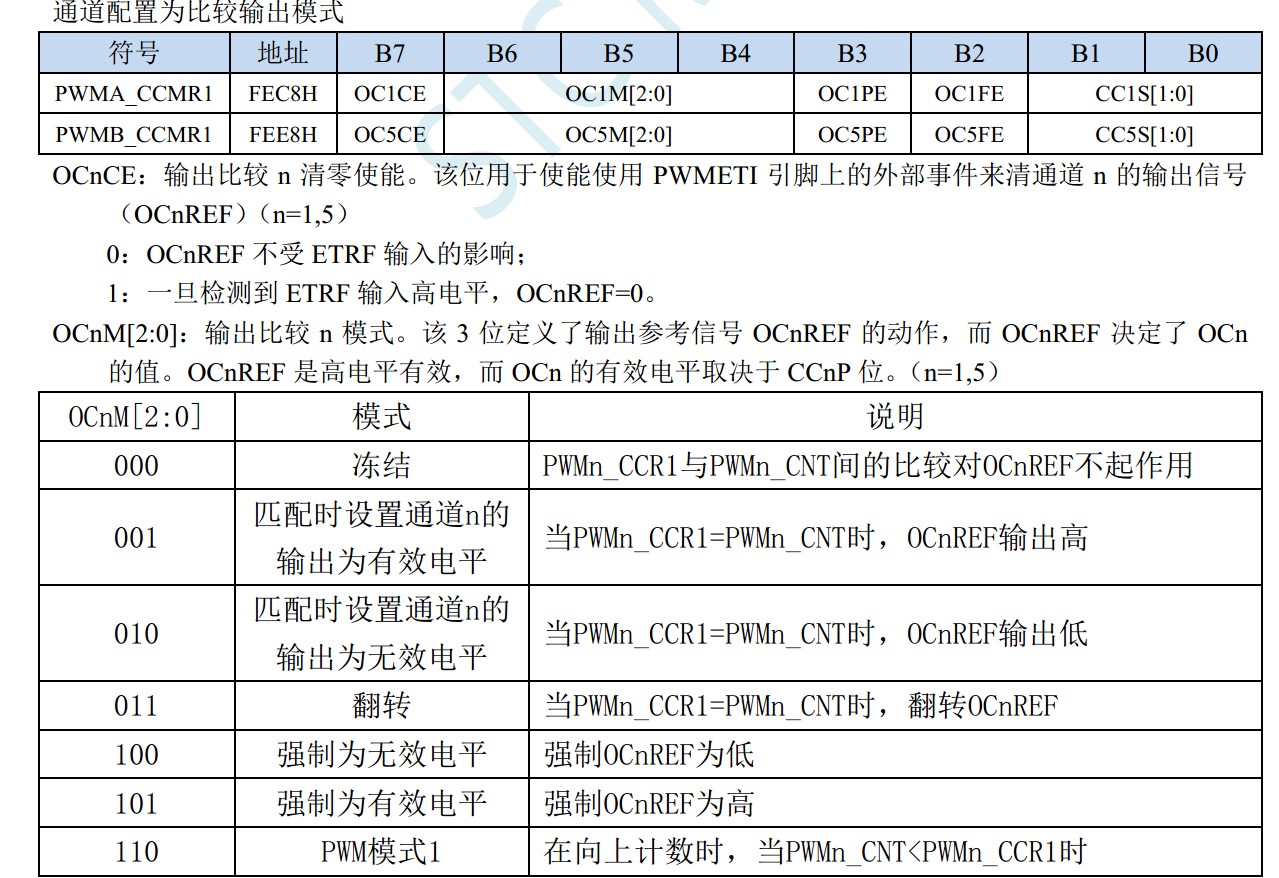

哦，看到了，是说在捕获模式下把PWMA_CCMRn这个寄存器做了另外的功能定义和比较模式区分出来了 ，谢谢梁工！

kx***

请问这个数字滤波器长度该怎么设定，比如在IO口上1秒约检测到1个脉冲和1秒约检测100个脉冲，这个ICnF分别设多少合适（12M晶振，1T主频）

梁***

kx*** 发表于 2023-10-9 11:00
请问这个数字滤波器长度该怎么设定，比如在IO口上1秒约检测到1个脉冲和1秒约检测100个脉冲，这个ICnF分别设 ...

先根据要求的捕获时间分辨率确定PWM的时钟，然后再根据你的干扰特征选择数字滤波1~256个PWM时钟，用于滤除毛刺。跟检测到多少个脉冲没有直接关系的。
假设我要捕获的最长周期是500ms，最小周期是1ms，干扰信号不超过50us，MCU主频24MHz，则：
PWMA_PSCR = 240-1;  //PWM时钟为主频分频240，则PWM时钟周期为10us，最大捕获时间655ms。
PWMA_CCMR1  = (3<<4) +0x01;  // 通道1配置成输入连接到TI1FP1(CC1S[1:0] = 0x01), 8个时钟滤波(3<<4)
                                                  //干扰不大于50us，则8个时钟对应80us，就是合理设置。

fengza***

梁*** 发表于 2023-10-9 21:48
先根据要求的捕获时间分辨率确定PWM的时钟，然后再根据你的干扰特征选择数字滤波1~256个PWM时钟，用于滤 ...

你好，请问最大捕获时间655ms是怎么得到的

fengza***

fengza*** 发表于 2024-10-31 15:53
你好，请问最大捕获时间655ms是怎么得到的

还有这个PWM时钟周期10us，是每隔10us就检测一次引脚电平状态吗

梁***

fengza*** 发表于 2024-10-31 15:53
你好，请问最大捕获时间655ms是怎么得到的

PWM时钟100KHz，周期10us，16位计数器计数值65535，即为655.35us，就是655ms。

梁***

fengza*** 发表于 2024-10-31 16:00
还有这个PWM时钟周期10us，是每隔10us就检测一次引脚电平状态吗

10us，是PWM时钟周期！
