STC8H1K08T外部晶振和PLL144M问题

firef***

我使用的芯片是STC8H1K08T-Beta ( 固件版本号: 7.2.1U)，使用外部晶振和PLL 144M有问题

使用内部IRC 24M（STC8H1K08T-Beta内部IRC不可调好像只能是24M），可以正常运行(uart和PWM时钟源都是用的内部24M)。我外接12M晶振，测量晶振已经起振，我下面代码想要实现主时钟24M，PLL 144M给PWM用。下面代码初始化后，uart波特率只有之前的1/6，PWM输出也只是之前的1/6（与144M的预期差的更远）。

我不知道是STC8H1K08T-Beta不支持还是我的软件初始化有问题，请指正
晶振初始化代码如下：

        P_SW2 = 0x80;
        XOSCCR = 0xC0;                //启动外部晶振
        while (!(XOSCCR & 1));        //等待时钟稳定
        CLKDIV = 3;                       //PLL/2/3=24M MCLK/3
        CLKSEL = 0xC5;                  //外部高速时钟，144M，PLL/2 CKMS=1;HSIOCK=1 MCK2SE=01 PLL/2;MCKSEL=01 外部晶振
        PLLCR        = 0x80;             //ENCKM=1 PLL;PCKI=00 12M
        HSCLKDIV = 0;

神***

1, 你节后申请 [免费+包邮送]的 STC8H1K08T-33I-TSSOP20
2, 你外部挂 32768晶振， 2个外挂电容 15pF
===用外部 32768 自动校准内部时钟到
      【11.0592MHz, 12MHz】
      【22.1184MHz, 24MHz】
      【30MHz, 33.1776MHz】



http://www.stcmcudata.com/STC8F-DATASHEET/STC8H.pdf




利用外部 32768 RTC 晶振时钟，自动校准内部高速IRC时钟，STC8H数据手册 内容 - 触摸按键/80mA大电流LED数码管自动刷新显示/段码LCD/RTC实时时钟/低功耗 - 国芯论坛-STC全球32位8051爱好者互助交流社区 - STC全球32位8051爱好者互助交流社区 (stcaimcu.com)

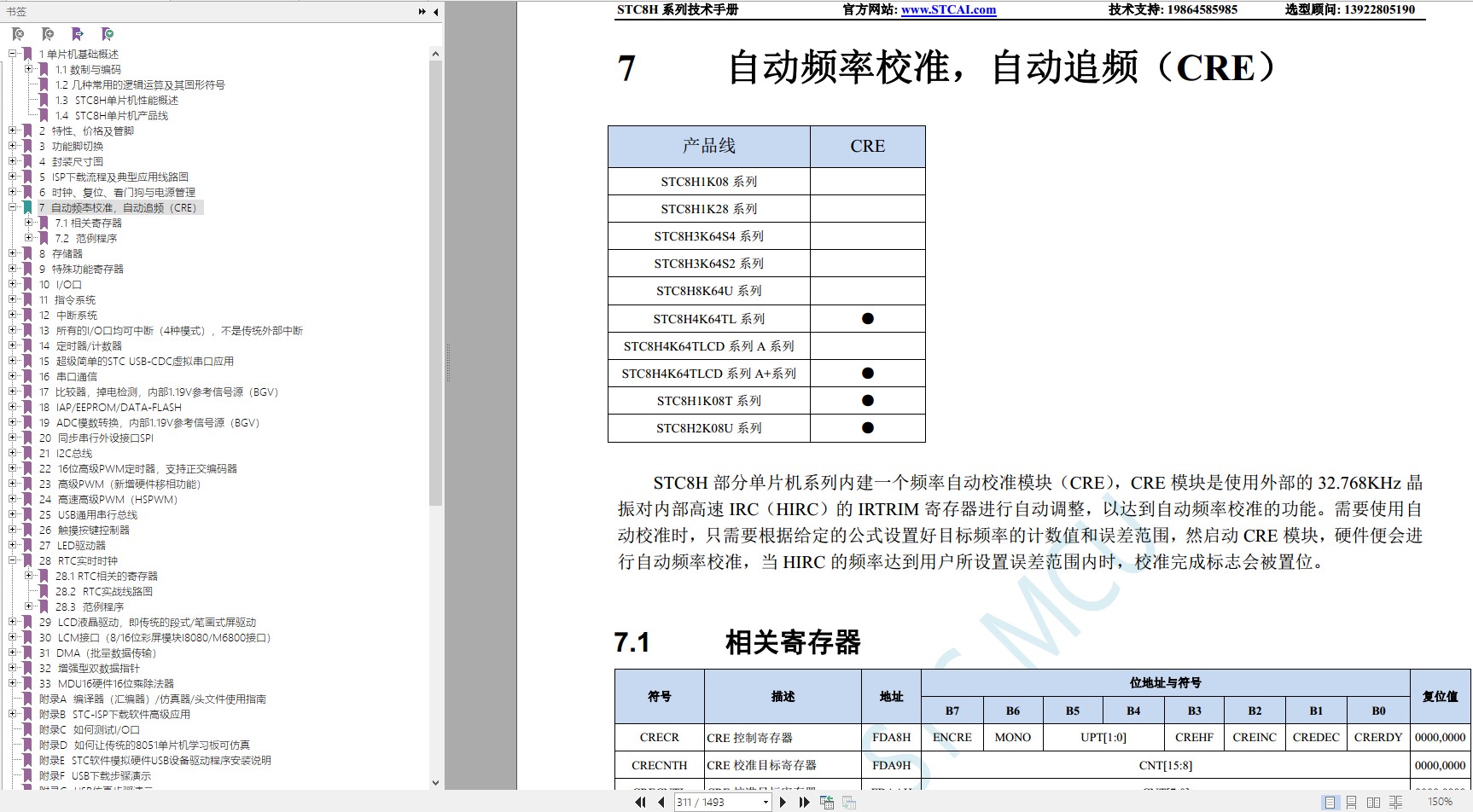

神***

7.2                  范例程序1.2.1                     自动校准内部高速IRC（HIRC）

例如：校准的目标频率为22.1184MHz，校准误差范围为±0.5%
则需要将CREHF设置为0，CRECNT设置为(16*22118400)/32768＝10800（2A30H），
即将CRECNTH设置为2AH，CRECNTL设置为30H，CRERES设置为10800 * 0.5%＝54（36H）

//测试工作频率为11.0592MHz

#include "stc8h.h"//头文件见下载软件

#define       CNT22M             (16 * 22118400L) / 32768)                     //校准目标频率为22.1184M

#define       RES22M             (CNT22M *5 / 1000)                              //设置校准误差为0.5%

void main()

{

         P_SW2 |= 0x80;//使能访问XFR

         P0M0 = 0x00;

         P0M1 = 0x00;

         P1M0 = 0x00;

         P1M1 = 0x00;

         P2M0 = 0x00;

         P2M1 = 0x00;

         P3M0 = 0x00;

         P3M1 = 0x00;

         P4M0 = 0x00;

         P4M1 = 0x00;

         P5M0 = 0x00;

         P5M1 = 0x00;

X32KCR = 0xc0;                                                                           //启动外部32K晶振

while (!(X32KCR & 1));                                                               //等待时钟稳定

         IRCBAND &= ~0x03;

         IRCBAND |= 0x02;                                                                      //选择27M频段

         CLKSEL = 0x00;                                                                          //选择内部高速HIRC为系统时钟

         CRECNTH = CNT22M >>8;                                                      //设置目标校准值

         CRECNTL = CNT22M;

         CRERES = RES22M;                                                                  //设置校准误差

         CRECR = 0x90;                                                                            //使能CRE功能，并设置校准周期为4ms

         while (1)

         {

                   if (CRECR& 0x01)

                   {

//频率自动校准完成

                   }

         }

}

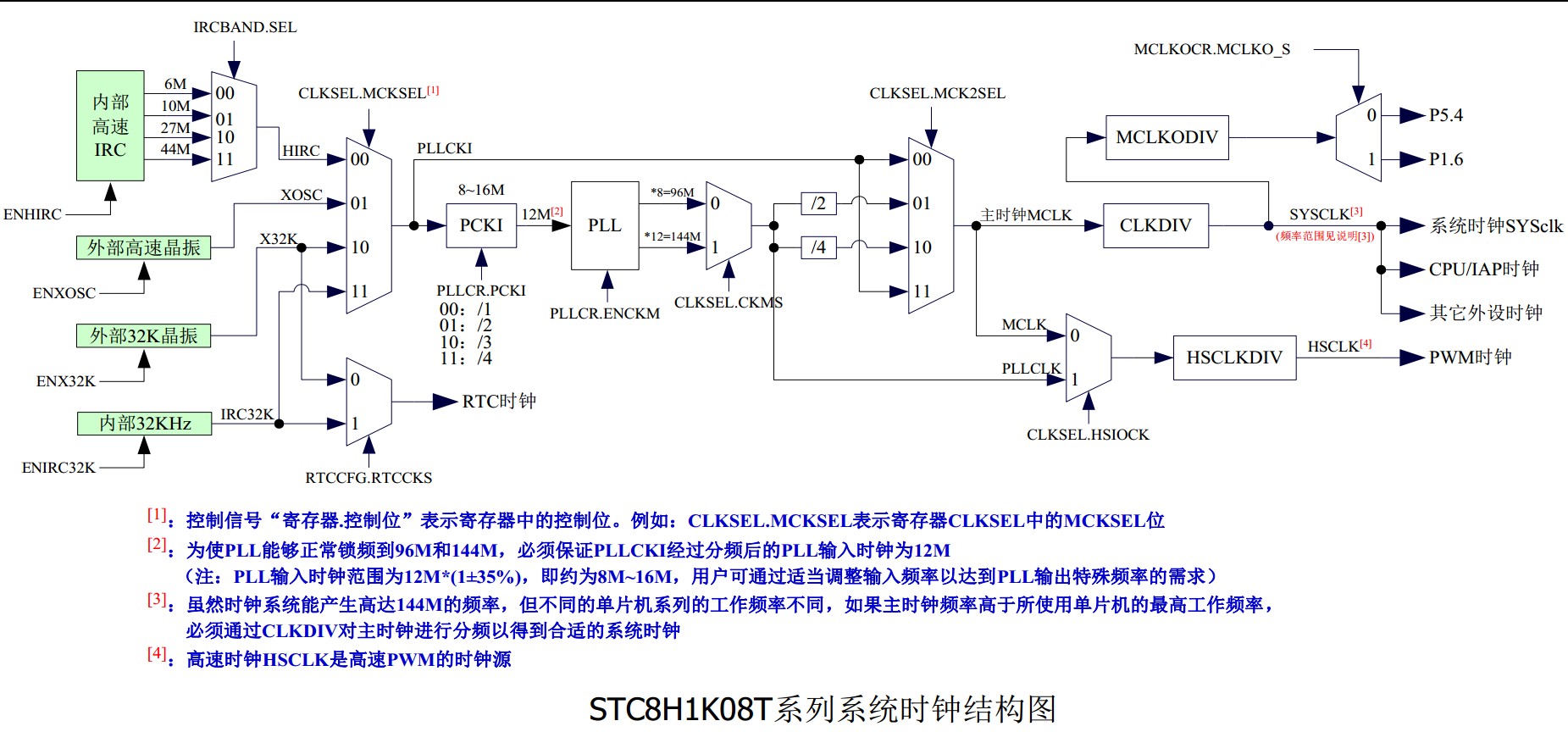

神***

其实
1，直接用内部高速IRC-24MHz 给 CPU 跑;
2，IRC-24MHz / 2 = 12MHz 给 PLL时钟输入;
3，12MHz 的 PLL时钟输入 * 12 = 144MHz 时钟输出给 PWM;

神***

7.2.1                     自动校准内部高速IRC（HIRC）

例如：校准的目标频率为22.1184MHz，校准误差范围为±0.5%
则需要将CREHF设置为0，CRECNT设置为(16*22118400)/32768＝10800（2A30H），
即将CRECNTH设置为2AH，CRECNTL设置为30H，CRERES设置为10800 * 0.5%＝54（36H）

//测试工作频率为11.0592MHz

#include "stc8h.h"                                                                                //头文件见下载软件

#define       CNT22M             (16 * 22118400L) / 32768)                     //校准目标频率为22.1184M

#define       RES22M             (CNT22M *5 / 1000)                              //设置校准误差为0.5%

void main()

{

         P_SW2 |= 0x80;                                                                            //使能访问XFR

         P0M0 = 0x00;

         P0M1 = 0x00;

         P1M0 = 0x00;

         P1M1 = 0x00;

         P2M0 = 0x00;

         P2M1 = 0x00;

         P3M0 = 0x00;

         P3M1 = 0x00;

         P4M0 = 0x00;

         P4M1 = 0x00;

         P5M0 = 0x00;

         P5M1 = 0x00;

         X32KCR = 0xc0;                                                                           //启动外部32K晶振

         while (!(X32KCR & 1));                                                               //等待时钟稳定

         IRCBAND &= ~0x03;

         IRCBAND |= 0x02;                                                                      //选择27M频段

         CLKSEL = 0x00;                                                                          //选择内部高速HIRC为系统时钟

         CRECNTH = CNT22M >>8;                                                      //设置目标校准值

         CRECNTL = CNT22M;

         CRERES = RES22M;                                                                  //设置校准误差

         CRECR = 0x90;                                                                            //使能CRE功能，并设置校准周期为4ms

         while (1)

         {

                   if (CRECR& 0x01)

                   {

                                                                                                                //频率自动校准完成

                   }

         }

}

神***

24.2.1                     使能高级PWM的高速模式（异步模式）

//测试工作频率为24MHz

#include "stc8h.h"

#include "intrins.h"

#define       FOSC                           24000000UL

#define       HSCK_MCLK             0

#define       HSCK_PLL                 1

#define       HSCK_SEL                 HSCK_PLL

#define       PLL_96M                     0

#define       PLL_144M                  1

#define       PLL_SEL                     PLL_144M

#define       CKMS                          0x80

#define       HSIOCK                      0x40

#define       MCK2SEL_MSK        0x0c

#define       MCK2SEL_SEL1        0x00

#define       MCK2SEL_PLLD2     0x04

#define       MCK2SEL_PLLD4     0x08

#define       MCKSEL_MSK          0x03

#define       MCKSEL_HIRC         0x00

#define       MCKSEL_XOSC        0x01

#define       MCKSEL_X32K          0x02

#define       MCKSEL_IRC32K     0x03

#define       ENCKM                      0x80

#define       PCKI_MSK                 0x60

#define       PCKI_D1                     0x00

#define       PCKI_D2                     0x20

#define       PCKI_D3                     0x40

#define       PCKI_D4                     0x60

void delay()

{

         int     i;



         for    (i=0; i<100; i++);

}

char ReadPWMA(char addr)

{

         chardat;



         while(HSPWMA_ADR & 0x80);                                                //等待前一个异步读写完成

         HSPWMA_ADR= addr | 0x80;                                                   //设置间接访问地址,只需要设置原XFR地址的低7位

                                                                                                                //HSPWMA_ADR寄存器的最高位写1,表示读数据

         while(HSPWMA_ADR & 0x80);                                                //等待当前异步读取完成

         dat    = HSPWMA_DAT;                                                              //读取异步数据



         returndat;

}

void WritePWMA(char addr, chardat)

{

         while(HSPWMA_ADR & 0x80);                                                //等待前一个异步读写完成

         HSPWMA_DAT= dat;                                                                 //准备需要写入的数据

         HSPWMA_ADR= addr & 0x7f;                                                 //设置间接访问地址,只需要设置原XFR地址的低7位

                                                                                                                //HSPWMA_ADR寄存器的最高位写0,表示写数据

}

void main()

{

         P_SW2|= 0x80;                                                                            //使能访问XFR



         //选择PLL输出时钟

#if     (PLL_SEL == PLL_96M)

         CLKSEL&= ~CKMS;                                                                  //选择PLL的96M作为PLL的输出时钟

#elif (PLL_SEL == PLL_144M)

         CLKSEL|= CKMS;                                                                      //选择PLL的144M作为PLL的输出时钟

#else

         CLKSEL&= ~CKMS;                                                                  //默认选择PLL的96M作为PLL的输出时钟

#endif



         //选择PLL输入时钟分频,保证输入时钟为12M

         PLLCR&= ~PCKI_MSK;

#if     (FOSC == 12000000UL)

         PLLCR|= PCKI_D1;                                                                   //PLL输入时钟1分频

#elif (FOSC == 24000000UL)

         PLLCR|= PCKI_D2;                                                                   //PLL输入时钟2分频

#elif (FOSC == 36000000UL)

         PLLCR|= PCKI_D3;                                                                   //PLL输入时钟3分频

#elif (FOSC == 48000000UL)

         PLLCR|= PCKI_D4;                                                                   //PLL输入时钟4分频

#else

         PLLCR|= PCKI_D1;                                                                   //默认PLL输入时钟1分频

#endif

         //启动PLL

         PLLCR|= ENCKM;                                                                    //使能PLL倍频



         delay();                                                                                          //等待PLL锁频

         //选择HSPWM/HSSPI时钟

#if     (HSCK_SEL == HSCK_MCLK)

         CLKSEL&= ~HSIOCK;                                                             //HSPWM/HSSPI选择主时钟为时钟源

#elif (HSCK_SEL == HSCK_PLL)

         CLKSEL|= HSIOCK;                                                                  //HSPWM/HSSPI选择PLL输出时钟为时钟源

#else

         CLKSEL&= ~HSIOCK;                                                             //默认HSPWM/HSSPI选择主时钟为时钟源

#endif

         HSCLKDIV= 0;                                                                            //HSPWM/HSSPI时钟源不分频



         HSPWMA_CFG= 0x03;                                                             //使能PWMA相关寄存器异步访问功能



         //通过异步方式设置PWMA的相关寄存器

         WritePWMA((char)&PWMA_CCER1,0x00);

         WritePWMA((char)&PWMA_CCMR1,0x00);                           //CC1为输出模式

         WritePWMA((char)&PWMA_CCMR1,0x60);                           //OC1REF输出PWM1(CNT<CCR时输出有效电平1)

         WritePWMA((char)&PWMA_CCER1,0x05);                           //使能CC1/CC1N上的输出功能

         WritePWMA((char)&PWMA_ENO,0x03);                                //使能PWM信号输出到端口

         WritePWMA((char)&PWMA_BKR,0x80);                                //使能主输出

         WritePWMA((char)&PWMA_CCR1H,200 >> 8);                    //设置输出PWM的占空比

         WritePWMA((char)&PWMA_CCR1L,200);

         WritePWMA((char)&PWMA_ARRH,1000 >> 8);                    //设置输出PWM的周期

         WritePWMA((char)&PWMA_ARRL,1000);

         WritePWMA((char)&PWMA_DTR,10);                                    //设置互补对称输出PWM的死区

         WritePWMA((char)&PWMA_CR1,0x01);                                 //开始PWM计数



         P2M0= 0;

         P2M1= 0;

         P3M0= 0;

         P3M1= 0;



         P2= ReadPWMA((char)&PWMA_ARRH);                               //异步方式读取寄存器

         P3= ReadPWMA((char)&PWMA_ARRL);



         while(1);

}

firef***

神*** 发表于 2023-10-2 14:18
1, 你节后申请 [免费+包邮送]的 STC8H1K08T-33I-TSSOP20
2, 你外部挂 32768晶振， 2个外挂电容 15pF
===用 ...

敬业啊，今天竟然还有人上班回复问题
您的意思是我用beta版可能有问题?
另外，我需要输出高精度的PWM频率信号，您说的校准的方式可能精度达不到我的要求，我不太想用。我还是想要外挂12M晶振的模式
等我试完正式版的 STC8H1K08T-33I，有什么结果再跟您反馈下

神***

您的意思是我用beta版可能有问题?
===你用外部时钟，无问题
另外，我需要输出高精度的PWM频率信号，
您说的校准的方式可能精度达不到我的要求，我不太想用。我还是想要外挂12M晶振的模式
===无问题，12M * 8 = 96MHz 给 PWM做时钟输入


96MHz/4 = 24MHz 给  CPU

神***

外部 12MHz * 12 = 144MHz 给 PWM做时钟输入
144MHz/4 = 36MHz 给 CPU,
但 STC8H1K08T-33I-TSSOP20 是最高频率不要超过33.1776MHz

firef***

神*** 发表于 2023-10-2 15:29
外部 12MHz * 12 = 144MHz 给 PWM做时钟输入
144MHz/4 = 36MHz 给 CPU,
但 STC8H1K08T-33I-TSSOP20 是最 ...

谢谢，我刚刚换上正式版的了，但还是一样的问题，原115200波特率，现在只有19200。可能还是寄存器配置问题，我再按您提供的例程仔细查查
