第十一集关于定时器相关知识梳理
1、认识到定时器是计数器和定时器的统称，本质都是加法器，对计数脉冲进行计数
（1）TMOD寄存器对T0、T1进行控制，T0_C/T为0则T0是定时器，为1则是计数器；T1_C/T为0则T1为定时器，为1则为计数器
（2）AUXR寄存器对T2进行控制，T2_C/T为0则T2是定时器，为1则是计数器；
（3）T4T3M寄存器对T3、T4进行控制，T3_C/T为0则T3是定时器，为1则是计数器；T4_C/T为0则T4是定时器，为1则是计数器；
2、针对脉冲，定时器存在分频（每个时钟得到一个脉冲）与十二分频（十二个时钟得到一个脉冲）两种模式。
不分频，所需时间短，精度高；系统默认为十二分频
3、对于工作模式，即计数后是否自动重载与计数bit位

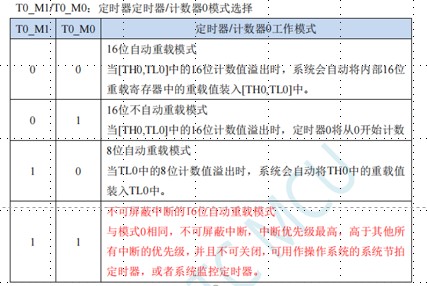

针对T0、T1，此配置由TMOD寄存器的T0_M1/T0_M0与T1_M1/T1_M0参数控制。

工作模式

系统默认为16位自动重载，即00,系统所进行时间更长，且会自动触发时钟脉冲后为TH0、TL0赋值
4、考虑定时器的中断

定时器

TF0置0，TR0置1使中断正常运行

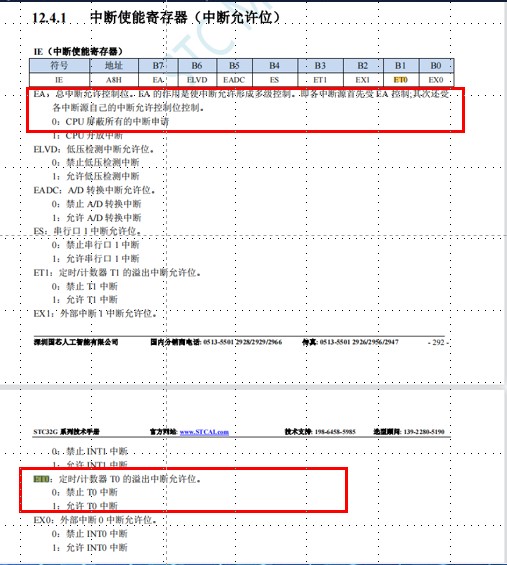

对总中断允许控制位置1，对定时器对应中断允许位置1，使能定时器中断

此配置后，定时器可进行工作
5、定时器参数配置

SYSclk为系统时钟频率，当前设置为24Mhz（中断频率设置越低越好）
TM0PS为定时器0时钟预分频寄存器，默认值为0
T为分频状态，默认为12
当前定时时间为1毫秒，即0.001s
根据上述公式可得出TH0，TL0的配置，TH0为十六进制高八位，TL0为十六进制低八位

定时器配置代码
void Timer0_Init(void)                //1毫秒@24.000MHz
{
        AUXR &= 0x7F;                        //定时器时钟12T模式
        TMOD &= 0xF0;                        //设置定时器模式
        TL0 = 0x30;                                //设置定时初始值
        TH0 = 0xF8;                                //设置定时初始值
        TF0 = 0;                                //清除TF0标志
        TR0 = 1;                                //定时器0开始计时
        ET0 = 1;                                //使能定时器0中断
}
6、功能实现
调用定时器要参考中断号
当前使用T0定时器，对应使用中断号1
void Timer0_Isr(void) interrupt 1
{

}
功能函数加入函数内，即可实现每隔1毫秒的操作，不受外界因素影响

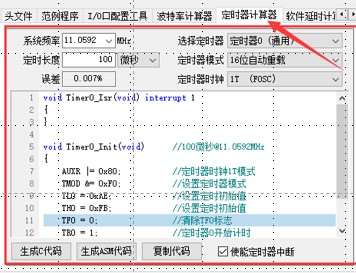

注：TH0，TL0相关数据配置可借助STC-ISP进行配置（最新版）


同时，定时器相关操作必要时需要对比芯片手册进行调配
