32G12K128 ADC的问题。

xjt*** · 发表于 2023-9-29 14:20:04

测量内部15通道值为1932
供电电压是5V
这个值不对呀？
而且把测3.3v ADC 4095,什么原因呀？？？？

神*** · 发表于 2023-9-29 14:53:22

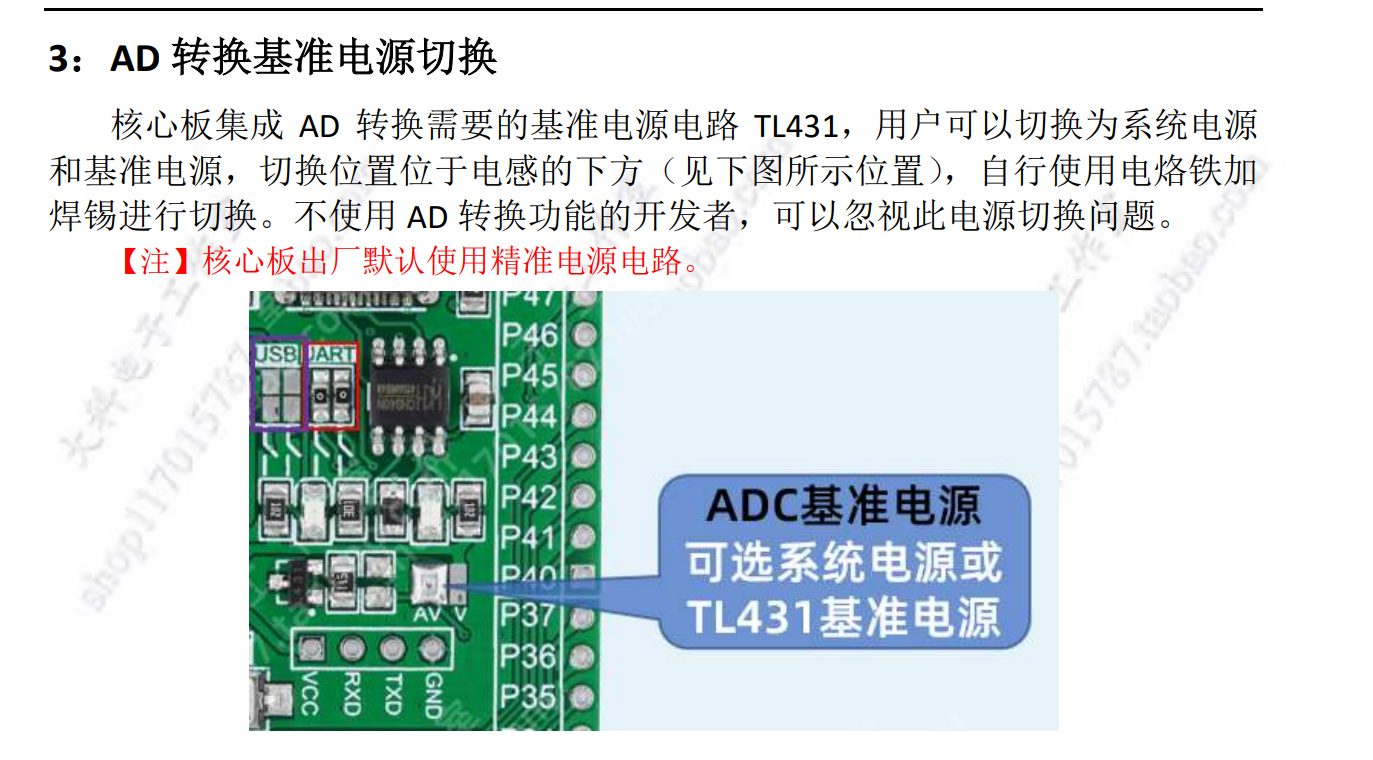

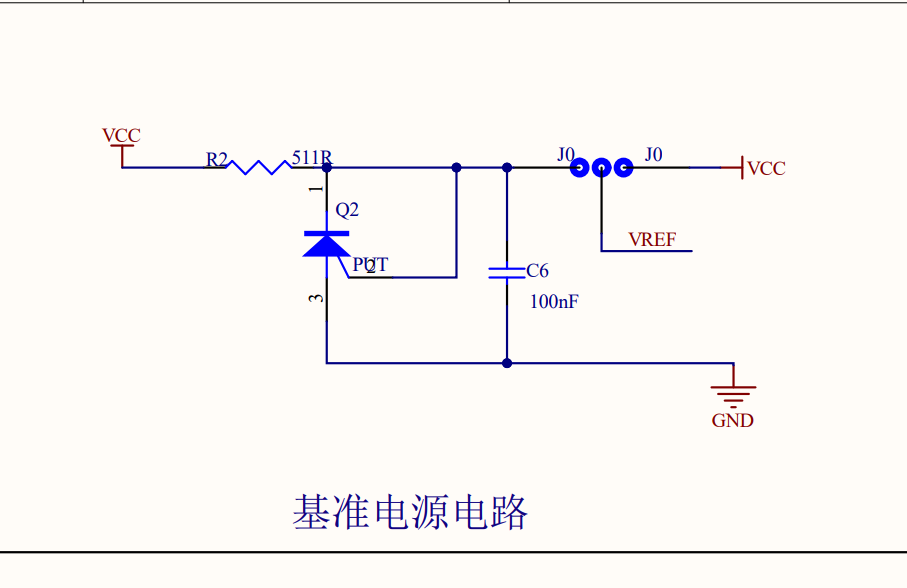

把你原理图的PDF发上来

xjt*** · 发表于 2023-9-29 18:43:50

用的t431，那可以是就对了，问题，我测量3。3V ,adc怎么是4095？？？

神*** · 发表于 2023-9-29 21:48:44

你上个完整的 PDF, 不要随便截个错误的图

神*** · 发表于 2023-9-29 21:51:18

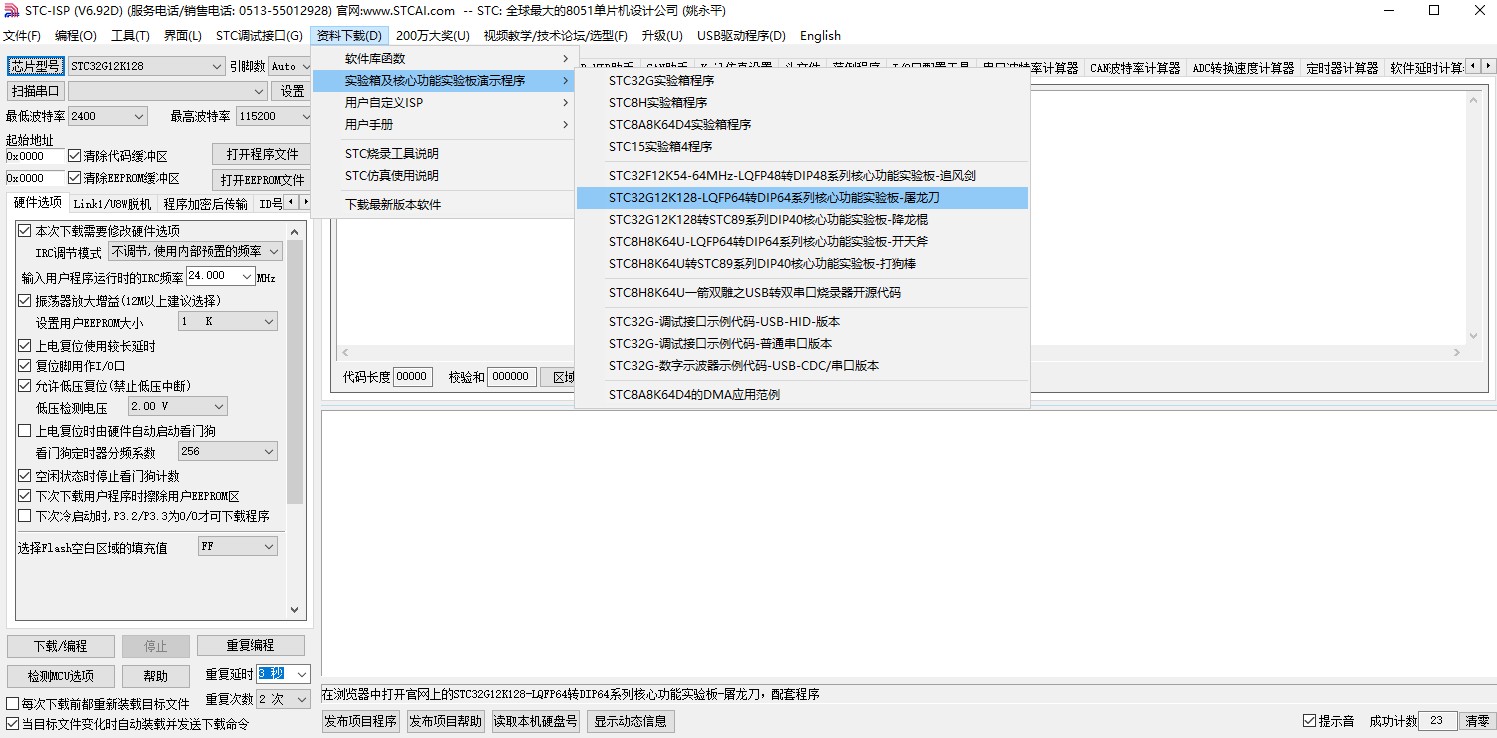

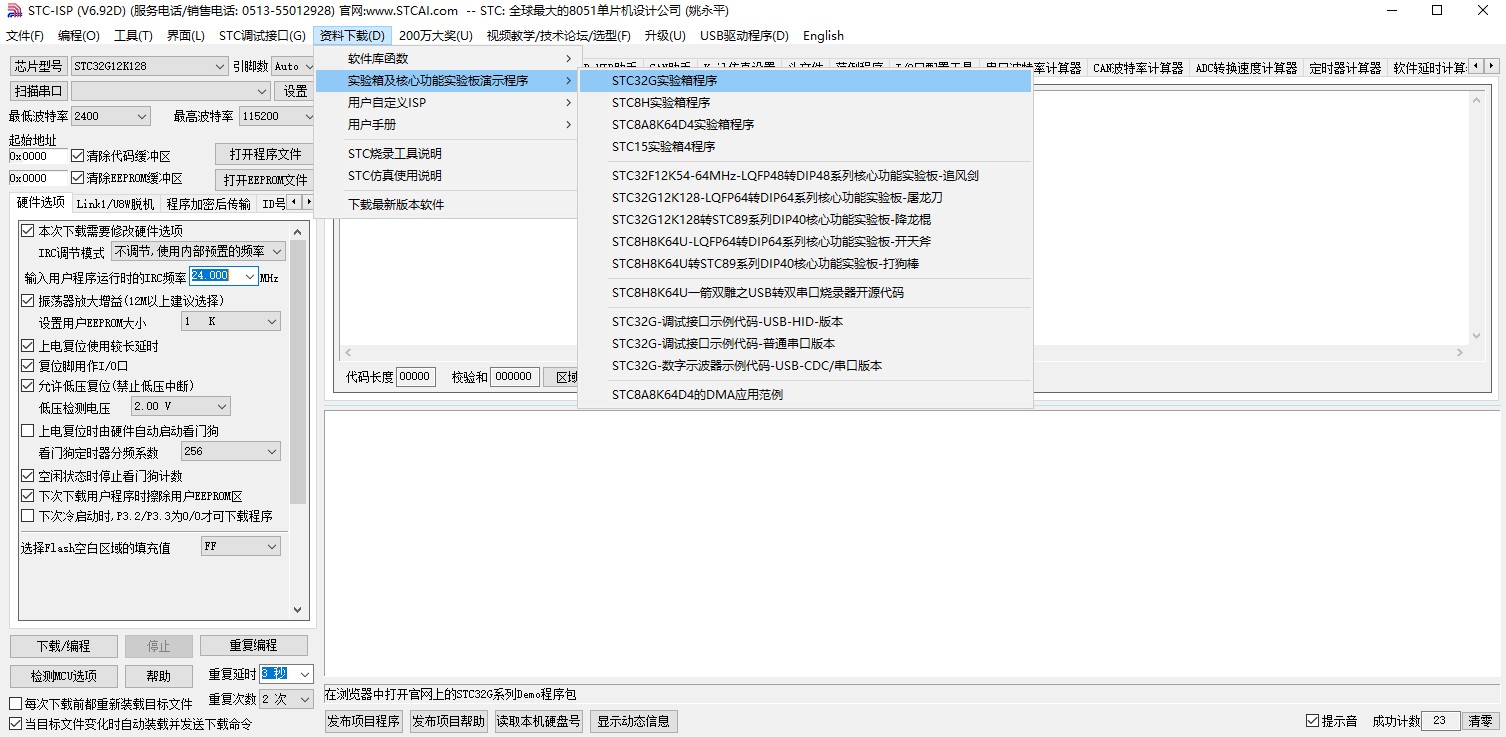

下面有正确的图，正确的程序

梁*** · 发表于 2023-9-29 22:15:06

xjt*** 发表于 2023-9-29 18:43
用的t431，那可以是就对了，问题，我测量3。3V ,adc怎么是4095？？？

你AVREF接的多少电压？你说的测量3.3V是怎么接的？

qepu*** · 发表于 2023-10-5 21:26:56

哈哈

ra*** · 发表于 2023-10-11 01:29:11

如果你测3.3是4096，我猜你的参考源大概率连的是3.3吧

梁*** · 发表于 2023-10-11 14:10:02

基本上确认时楼主的AVREF=2.5V，所以15通道ADC15=1932是对的，对应的BANDGAP电压就是2.5*1932/4096=1.179V.
还有楼主TL431要么不要接电容，要么接一个10uF或以上的，接104会自激的。

reng*** · 发表于 2023-11-29 14:50:58

你的参考电压是多少？如果参考电压小于你被测的电压，凡是比参考电压高的值肯定都是4095
