段码LCD 硬件电路/如何接线，8H4K64TLCD-LQFP64/48

神*** · 发表于 2023-9-28 11:41:20

段码LCD 硬件电路/如何接线，STC8H4K64TLCD-LQFP64/48

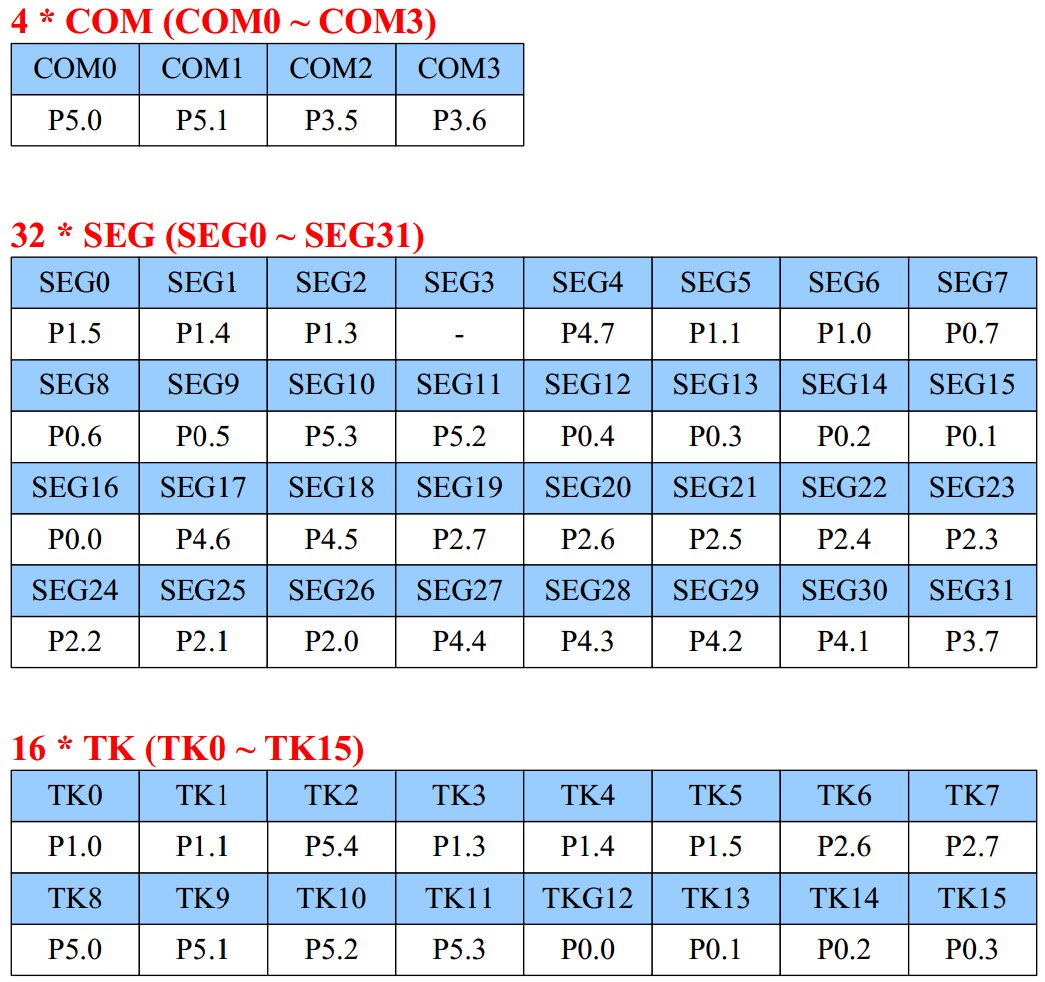

COMx
将STC8H4K64TLCD的【COM0/COM1/COM2/COM3】
接到段码LCD显示屏的对应的 COMx, x: 0~3
SEGy
将STC8H4K64TLCD的 SEG0 ~ SEG31,
接到段码LCD显示屏的对应的 SEGy, y: 0~31;
多余的不用的 SEGy 继续是普通I/O

任何【复杂文字和图形的组合】都可以是【单独的一段】

神*** · 发表于 2023-9-28 11:42:18

STC8H4K64TL-LQFP48

神*** · 发表于 2023-9-28 11:44:27

STC8H4K64TL-LQFP48

石*** · 发表于 2023-10-11 21:27:06

芯片与这个液晶的引脚都需要串接限流电阻吧，不然灌电流会比较高吧

梁*** · 发表于 2023-10-13 22:10:21

石*** 发表于 2023-10-11 21:27
芯片与这个液晶的引脚都需要串接限流电阻吧，不然灌电流会比较高吧

LCD不需要串电阻的。

qepu*** · 发表于 2024-9-11 13:28:14

现在已经做好板子了。程序方面。感觉还需要从0开始了。别人写的什么用也没有！！！

qepu*** · 发表于 2024-9-11 14:08:49

本帖最后由 qepuemc 于 2024-9-11 18:02 编辑

用了这个也是看不到显示。虽然已经写了很多。但是还是看不到基本的显示。一会把板子也发出来。用的COM是 3.5 3.6 （com0-com3） seg是P2.0-P2.7
现是一个笔画也显示了了。

ain*** · 发表于 2025-2-13 11:31:23

STC8H4K64TLCD-45I-LQFP48管脚图里面SEG3没有对应管脚，和段码屏怎么连接，这个跳转过去吗

ain*** · 发表于 2025-2-13 11:31:51

神*** 发表于 2023-9-28 11:44
STC8H4K64TL-LQFP48

STC8H4K64TLCD-45I-LQFP48管脚图里面SEG3没有对应管脚，和段码屏怎么连接，这个跳转过去吗，编程有影响吗

ain*** · 发表于 2025-2-13 11:53:22

神*** 发表于 2023-9-28 11:44
STC8H4K64TL-LQFP48

STC8H4K64TLCD-45I-LQFP48管脚图里面SEG3没有对应管脚，和段码屏怎么连接，这个跳转过去吗
