STC8H PWM寄存器配置 踩坑分享

bogej***

昨天调试一个样品，芯片使用STC8H1K08，用到了两组PWM，一组PWM2P，一组PWM3N，配置完成烧写程序，2P是正常输出了，参数设置都对，但3N一直未有反应。示波器测试无任何波形输出，

尝试使用直接控制IO的方式，输出可控无异常，看来还是PWM配置出了问题。
从PWMA_ENO到PWMA_BKR,配置都没发现问题。参照例程，好像也没有问题。昨天时间太急，来不急论坛发贴求助了，静下心来把各寄存器再看一遍。恍然间发现问题确实出在配置PWMA_CCER2这里。

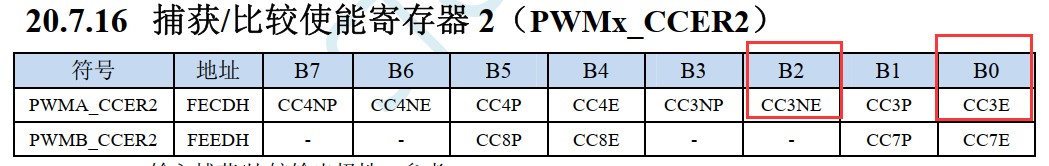

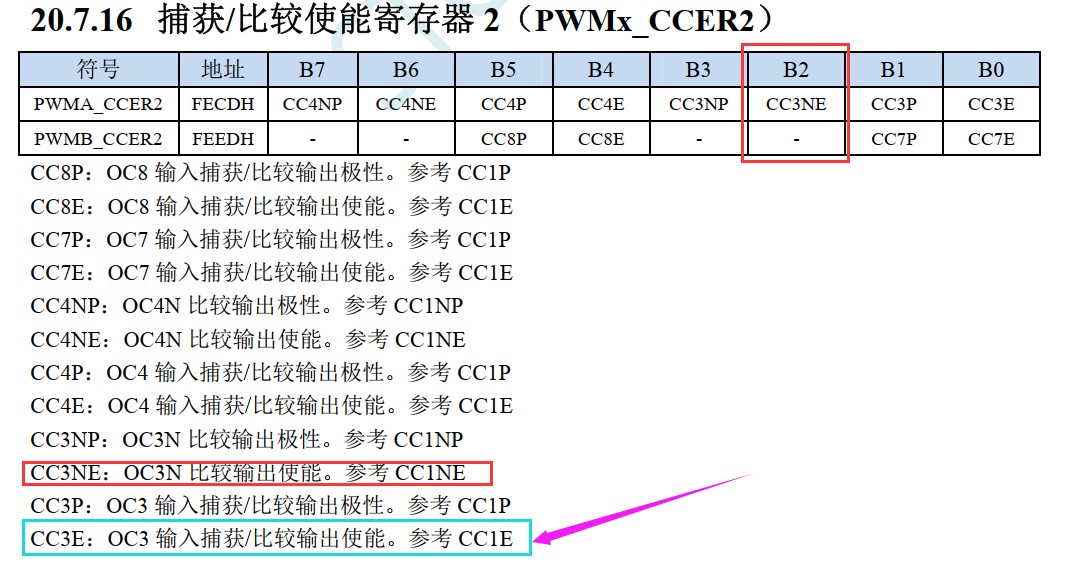

参照下图：因为我用了PWM3的N通道，那么我应该设置PWMA_CCER2的B2位CC3NE，OC3N的输出使能。而不是配置CC3E，OC3P的输出使能。
这是我踩的一个坑，希望不要再有同行遇到，总结这次坑主要责任还在于自己看规格书大意。BUT，官方做规格书能更严谨一些，如果CC3E那里你使用CC3PE，或着底下描述那里写CC3P的比较/输出使能，你写的是OC3，我误以为整个3都是它控制。

bogej***

另外分享一下第二个坑，其实也不算，一开始我查我的电脑有两个版本的STC8H的规格书，一个2021年，一个2020年，那就看新一点的20210308版本，就在看规格书内的例程，发现有PWMA_PS的配置，但我搜遍全规格书也没发现对这个寄存器的描述，很是无语，然后把2020年的规格书打开，找到了描述，原来是切换功能脚位。这里什么情况？这么重要的寄存器是在整理文档给删除了，于是乎今早去官网下载了最新的20230920版，嗯不错，日期看着真新鲜。还好PWMx_PS的寄存器描述又回来了，不过PWMx_CCER寄存器那里的描述依旧。希望官方看到能处理一下哈。

飞***

感谢分享，我也是第一次用，看这些多寄存器，没经验，一头雾水。

bogej***

飞*** 发表于 2023-9-27 09:09
感谢分享，我也是第一次用，看这些多寄存器，没经验，一头雾水。

别看规格书洋洋洒洒几十页的PWM描述，我看完也不知道从何下手，只能说规格书做该有的描述，但对使用思路一字未提，并且寄存器的描述又好散乱，总之还有很多需要改进的地方了。但这些缺点确实掩盖不了它是一颗功能强大的MCU，学习的方法只能是实践出真知，使用例程，然后一点点去试去琢磨了。

神***

收到PWM的 心灵鸡汤后，我们PWM团队连夜 筑基/修炼到 圣境

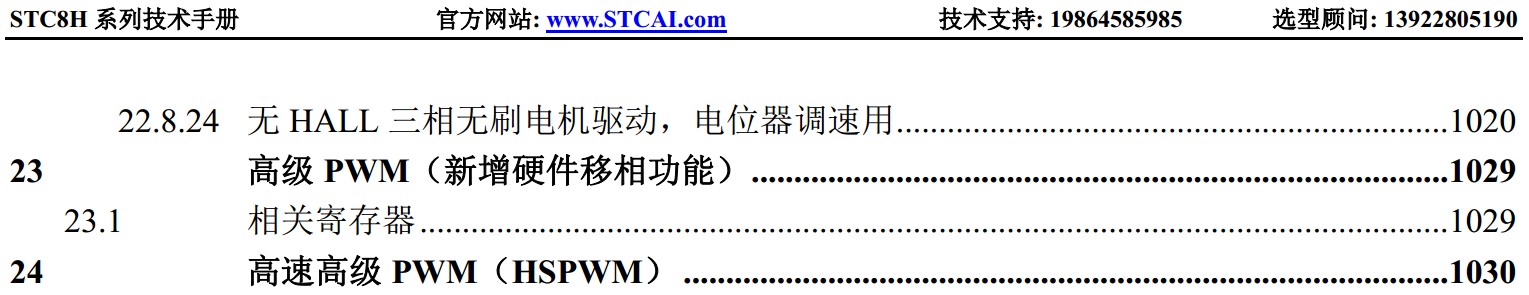

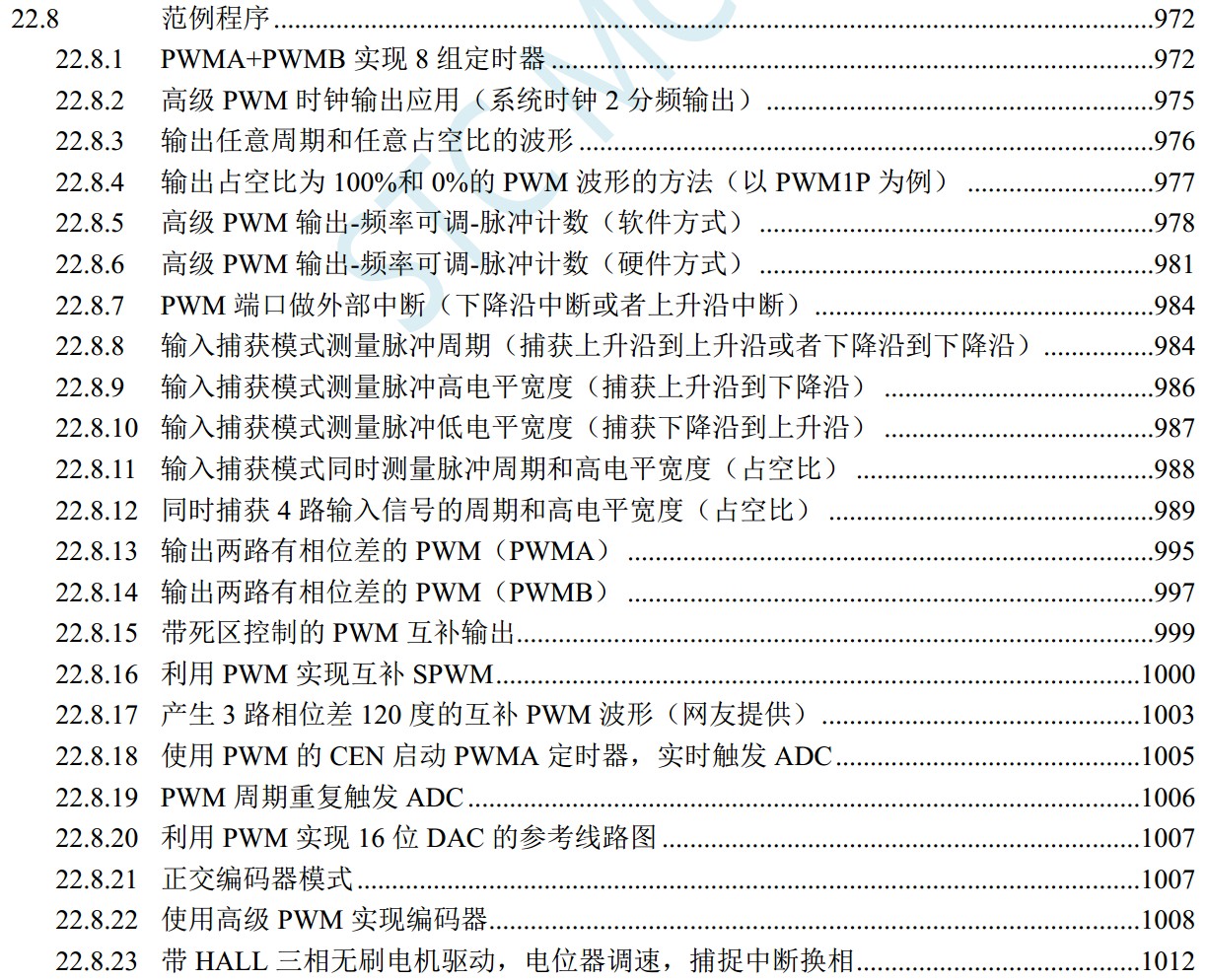

1，最新 STC8H数据手册，全面更新 PWM 描述和例程
http://www.stcmcudata.com/STC8F-DATASHEET/STC8H.pdf
===2023/9/20, 多了视频讲解

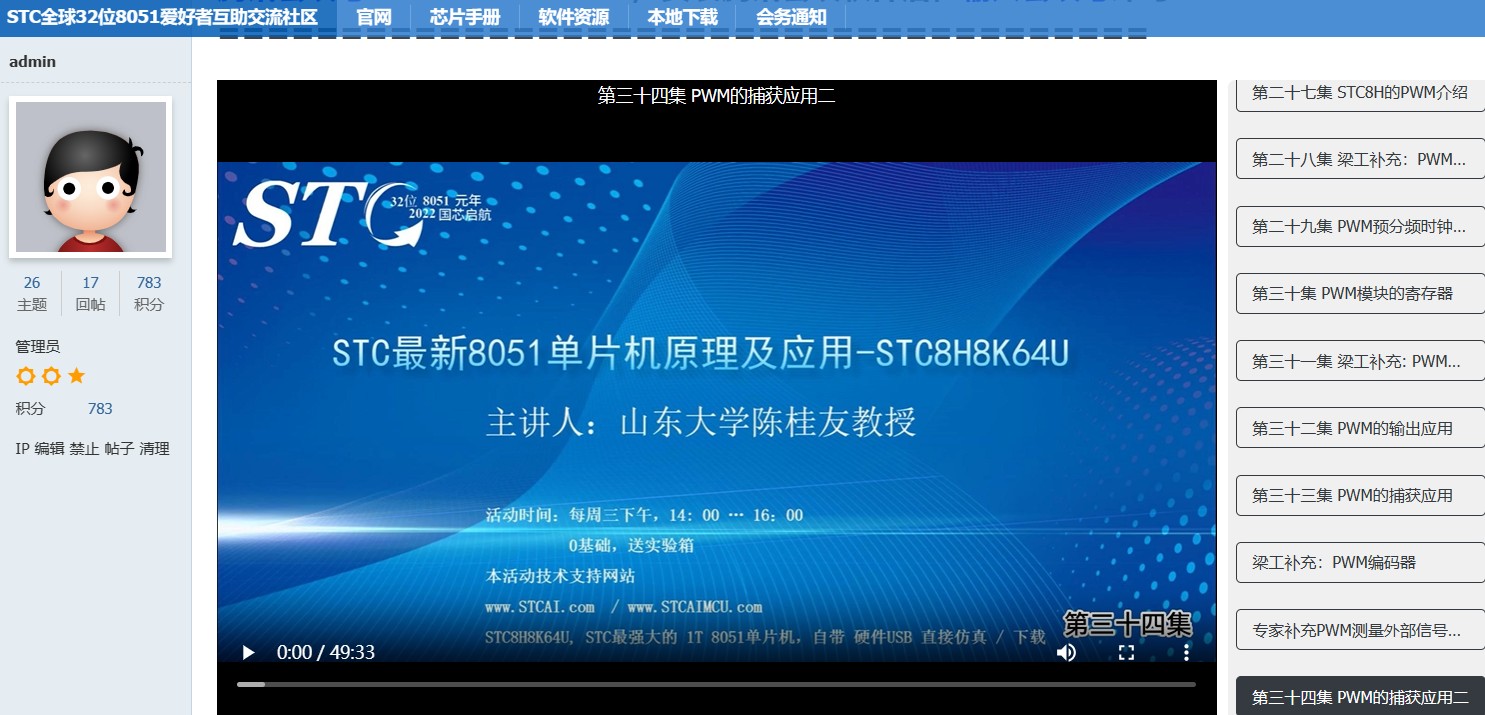

2，请山东大学教授级专家来敲打我们PWM快速成长，
留下如下精华探讨【PWM应用宝典视频】

https://www.stcaimcu.com/forum.p ... 3184&extra=page%3D1

梁***

可能理解的问题。
OC3，表示通道3。

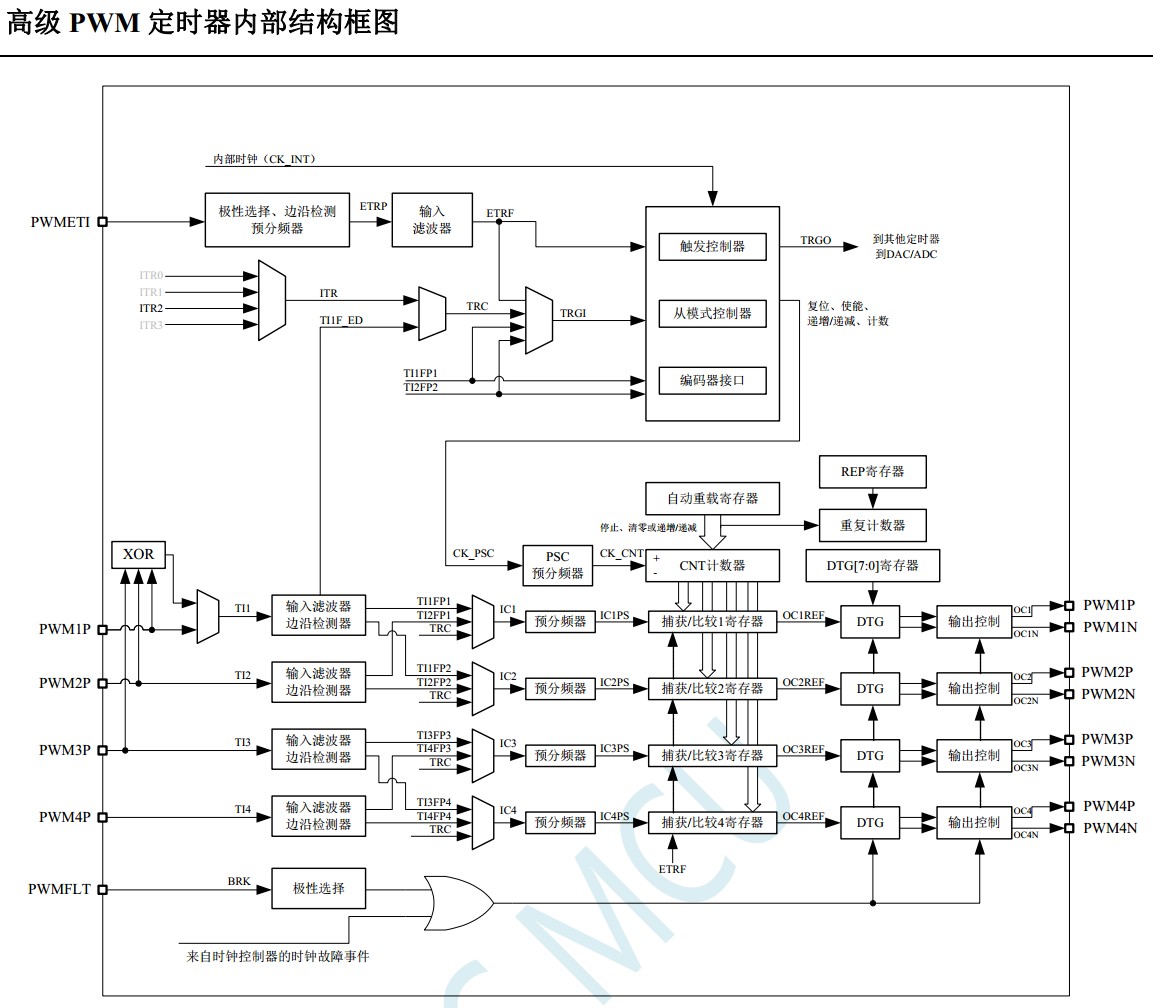

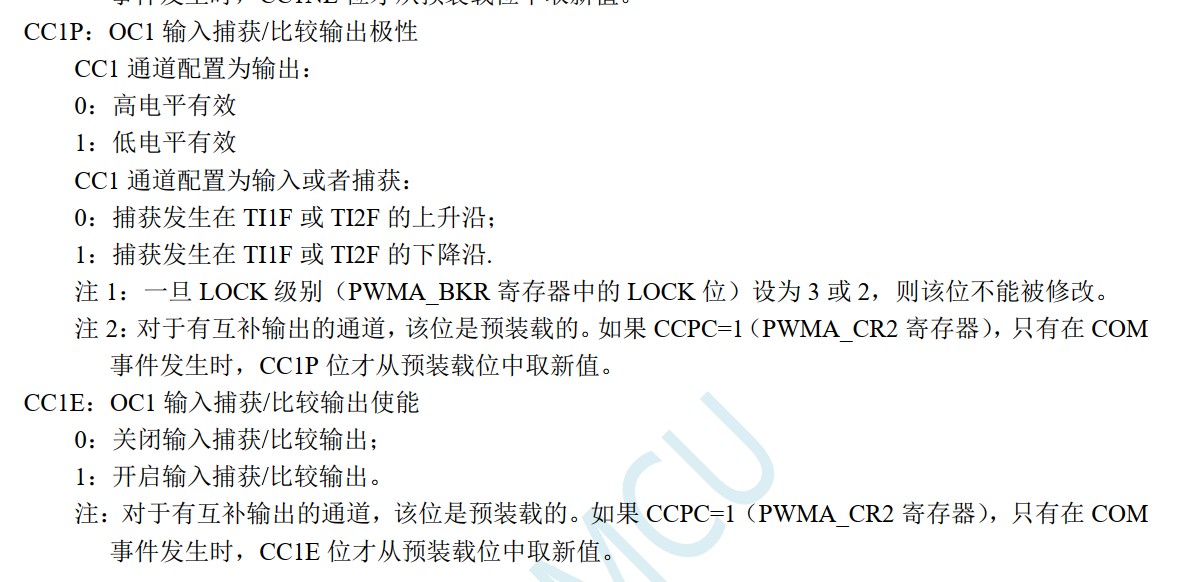

CC3E，表示允许/禁止通道3，整个通道3都由CC3E允许或禁止。
CC3P：表示通道3输入/输出的极性。
CC3NE：表示通道3允许/禁止比较输出。
CC3NP：表示通道3比较输出极性。

bogej***

神*** 发表于 2023-9-27 12:46
收到PWM的 心灵鸡汤后，我们PWM团队连夜 筑基/修炼到 圣境

1，最新 STC8H数据手册，全面更新 PWM 描述和例 ...

感谢老大分享的教程，赶紧学习去了。

bogej***

梁*** 发表于 2023-9-27 14:12
可能理解的问题。
OC3，表示通道3。
CC3E，表示允许/禁止通道3，整个通道3都由CC3E允许或禁止。

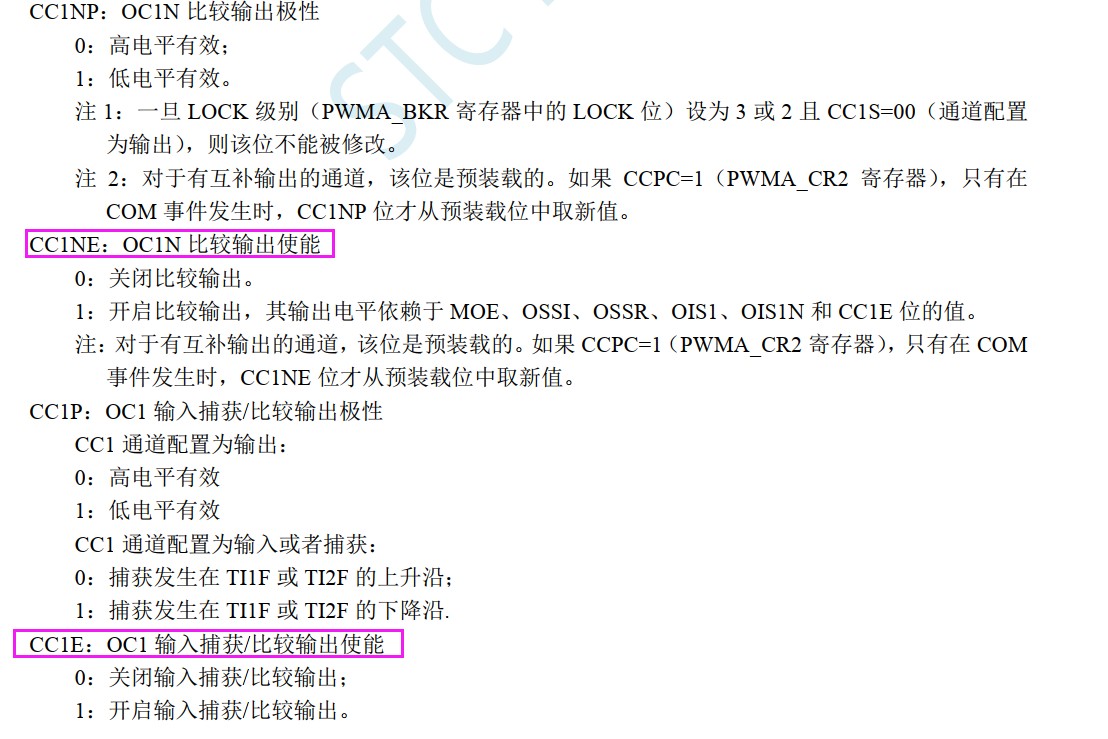

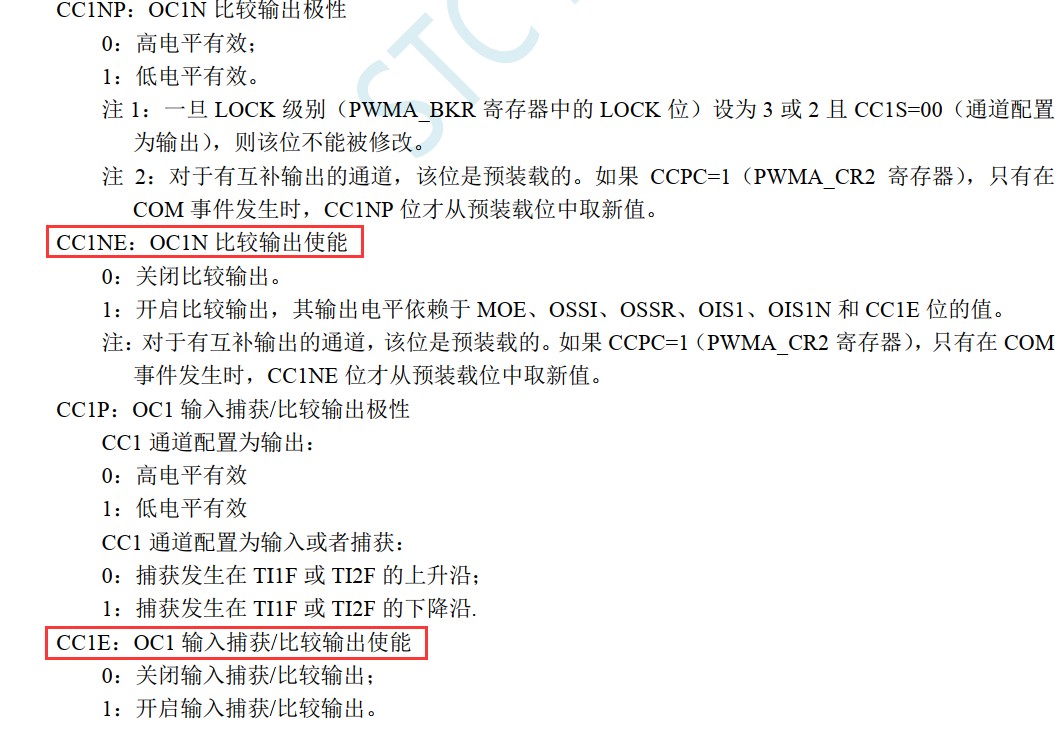

规格书上CC1NE和CC1E功能是写的一样，只是P通道有输入捕获功能，N通道没有，所以文字描述上也只有这点出入。
实际我用 PWMA_CCER2 = 0x04;正常打开了3N的输出，但用PWMA_CCER2 = 0x01;并未能打开。
2P通道配置为PWMA_CCER1 = 0x10;正常工作，所以才有了本贴的理解，难道终究还是错了？

Hons***

大佬 可以分享一下配置流程吗  我用例程修改  也无法正确得到pwm输出，自己一时之间也不知道哪里出了问题

bogej***

Hons*** 发表于 2023-11-22 14:58
大佬 可以分享一下配置流程吗  我用例程修改  也无法正确得到pwm输出，自己一时之间也不知道哪里出了问题 ...

以下是我上次用到的代码，水平有限，你可以参照一下，


//-------------------------PWM初始化--------------------------------
void PWM_Init()
{
        P_SW2 = 0x80;                      //特殊功能寄存器位于扩展RAM区域
                                     //需先将P_SW2的BIT7设置为1,才可正常读写
        PWMA_CCER1 = 0x00;                 //写CCMRx前必须先清零CCERx以关闭通道
        PWMA_CCER2 = 0x00;


        PWMA_CCMR2 = 0x60;                 //通道2为PWM模式1
        PWMA_CCMR3 = 0x60;                 //通道3为PWM模式1

        PWMA_CCER1 = 0x10;                 //配置通道2输出使能和高电平有效
        PWMA_CCER2 = 0x04;                 //配置通道3输出使能和高电平有效



        PWMA_PSCRH = 119/256;               //系统时钟12分频
        PWMA_PSCRL = 119%256;              //PWM时钟频率100KHz
        PWMA_ARRH  = 99/256;                  //计数100，PWM输出频率1K
        PWMA_ARRL  = 99%256;

        PWMA_BKR   = 0x80;                                //打开PWMA主输出使能
        PWMA_CR1   = 0x01;                   //预装载缓冲，边沿对齐，向上计数。
               EA  = 1;                                  //开总中断
        //PWMA_EGR |= 0x01;                                //置位UG，产生更新事件，清零各寄存器
        //PWMA_EGR |= 0x01;



        //PWMA_PS = 0x00;
        //PWMB_PS = 0x04;            //PWM输出引脚切换

        //PWMA_ENO |= 0x14;          //打开PWM2P,PWM3P输出

}

/**************************************************
//----------------PWM端口开关函数---------------------
void Red_PWM_ON()  {
        PWMA_CCMR2 |= 0x60;                //转换回PWM1模式
        PWMA_CCMR2 &= 0xef;
        PWMA_ENO |= 0x04;}

void Red_PWM_OFF() { PWMA_ENO &= 0xfb;}
