第一课
主要是对单片机进行介绍
后面对实验箱进行介绍说明

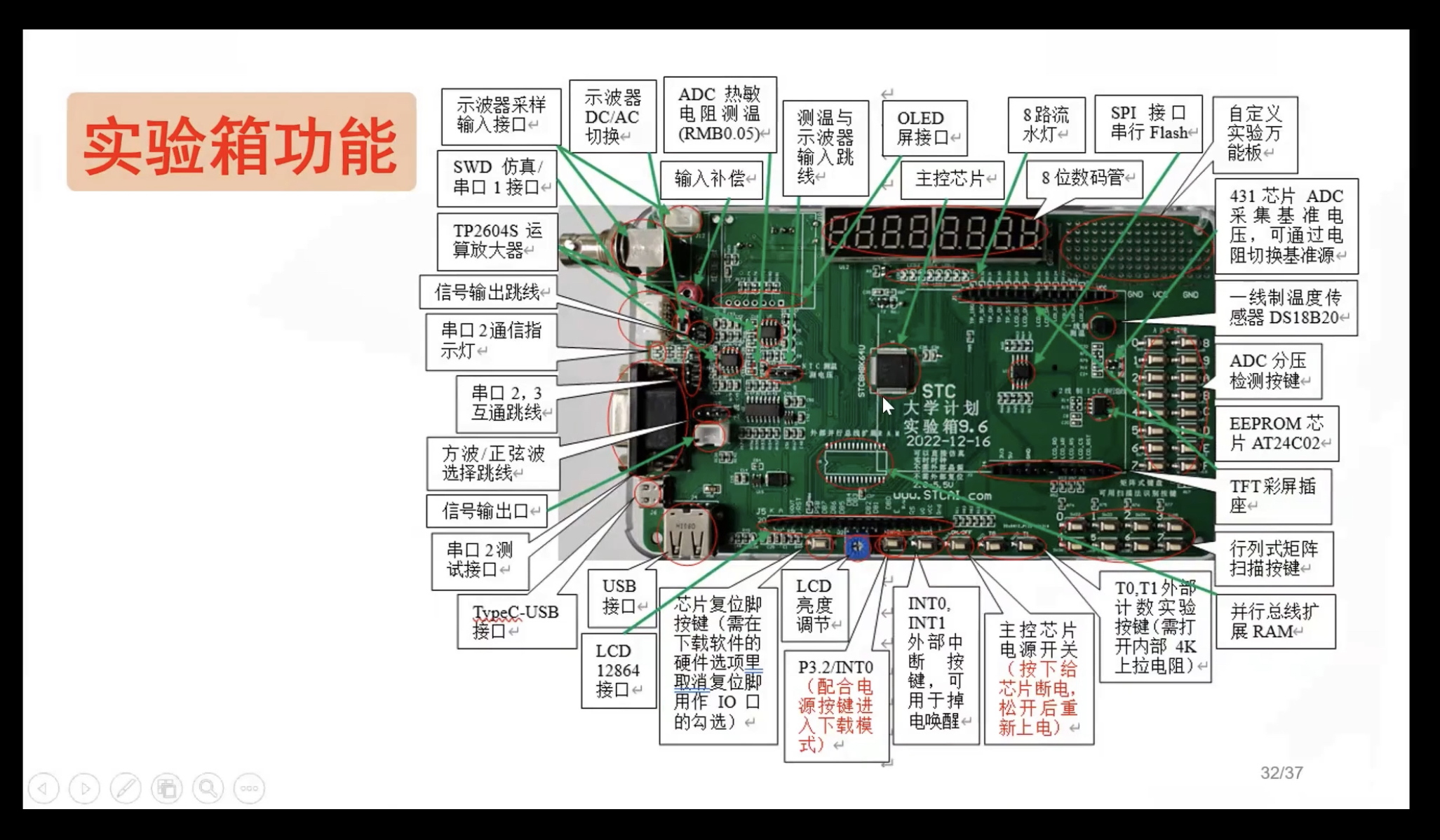

可以看出，实验箱的功能还是很全面的
最后是下载程序的步骤


接下来继续学习

bys***

第二课
点灯大师

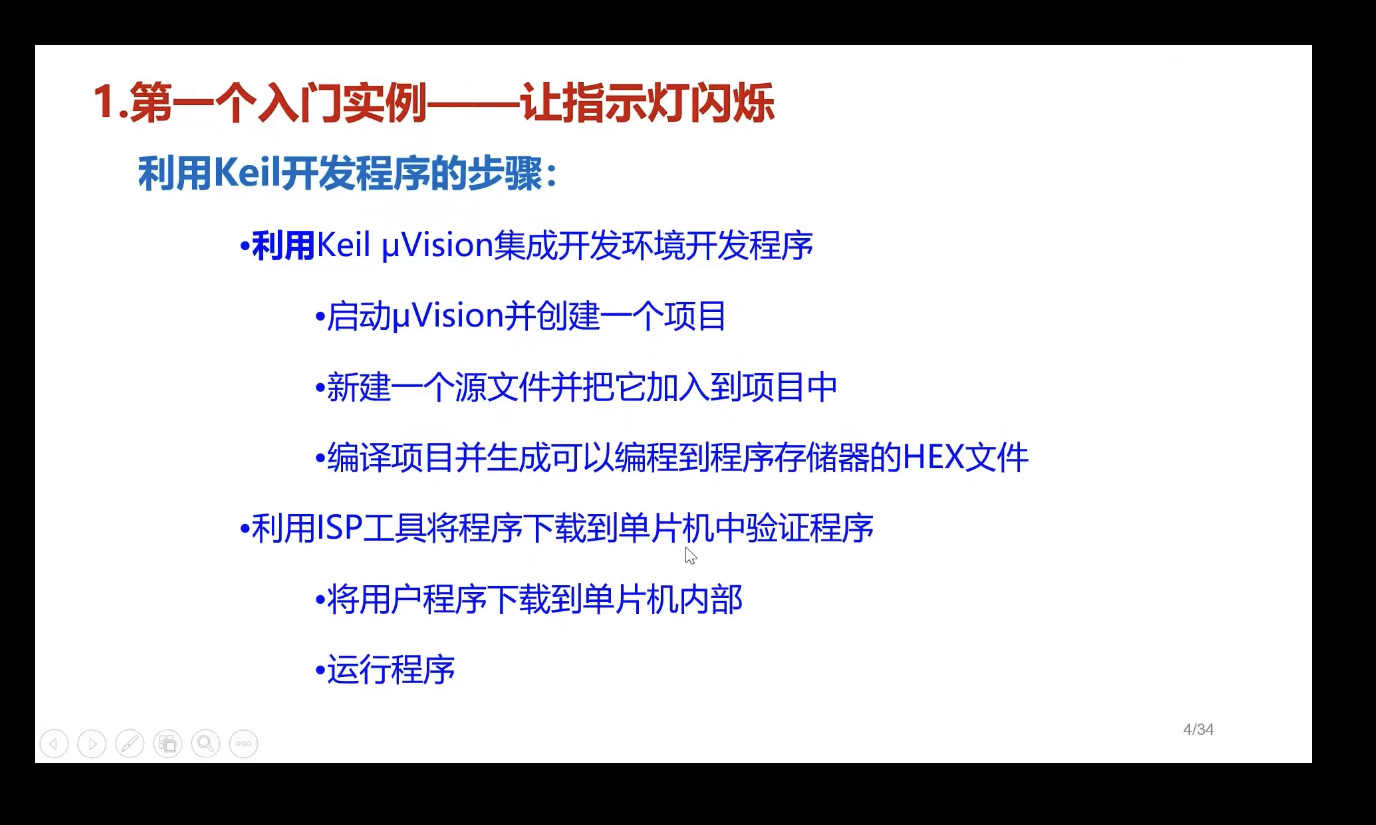

点灯的步骤：

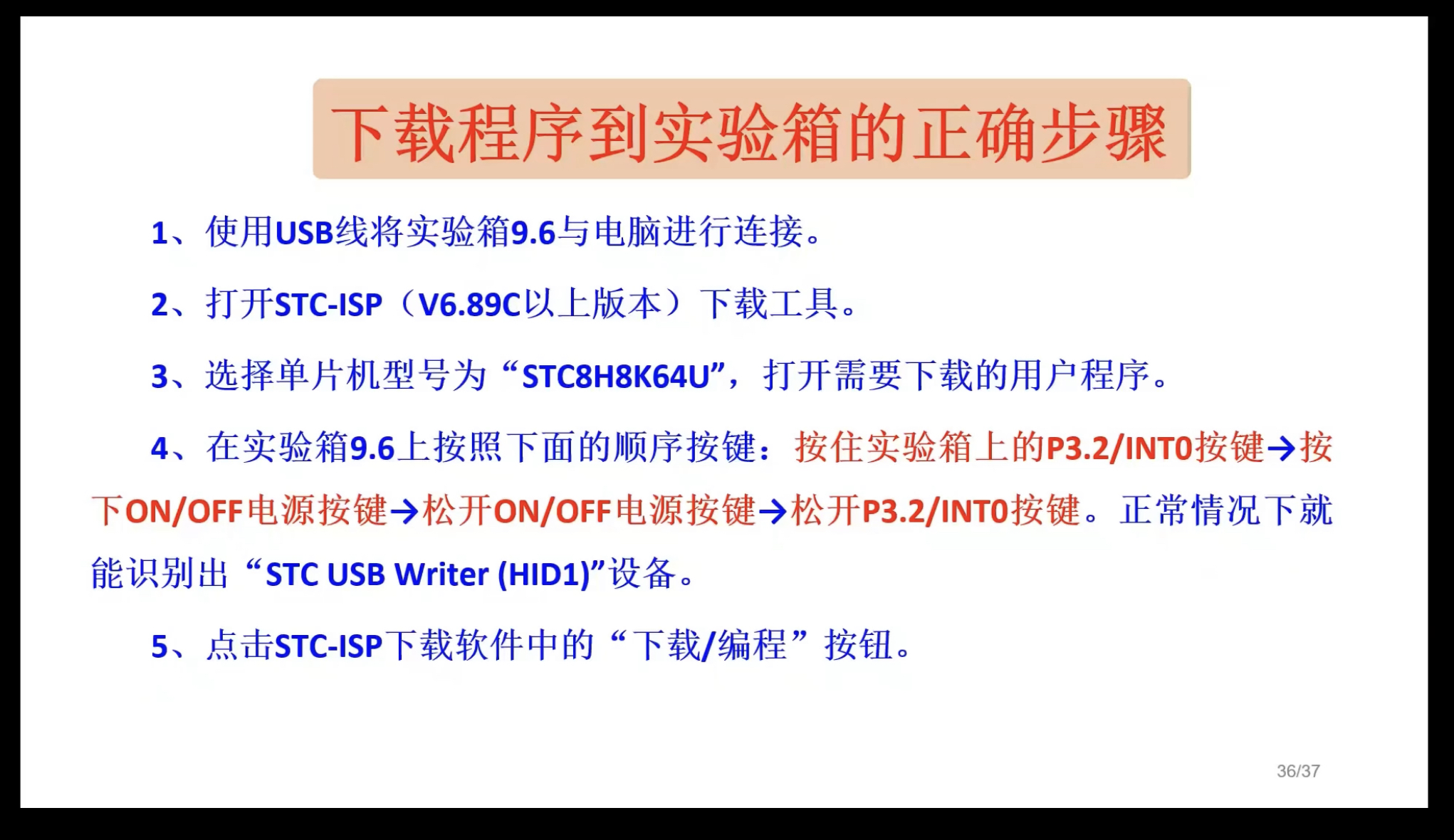

后面讲述了STC_ISP软件的使用：其中几个按键步骤，按住INT0，再按电源键，松开电源键，再松开INT0，扫描串口出现HID1
接着讲了一些基础知识，之前有过一些了解，看了又一次加深了印象


本节课直接化身理论点灯大师，个人感觉这种先直接给出实验现象之后讲解的方式还是很好的，能有一个直观的认识，也更容易有学下去的动力，继续学习

bys***

第三课
数字逻辑与基本数字电路
这些知识之前学数电模电也了解过一些，但是不用的话很快就忘了，现在重新拾起来，但是结合动手操作，理解应该会更深一些

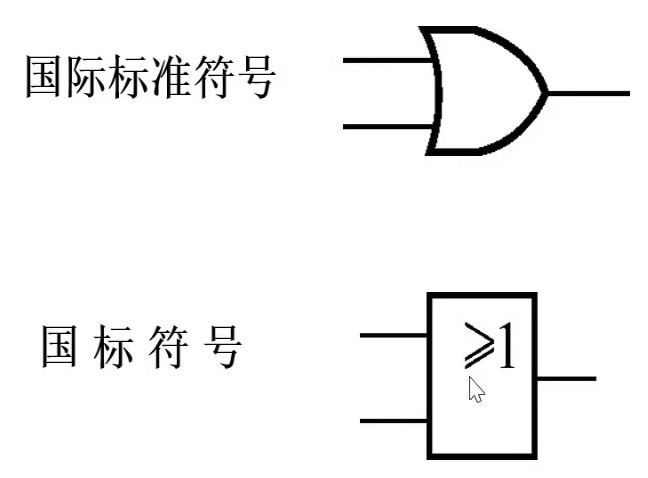

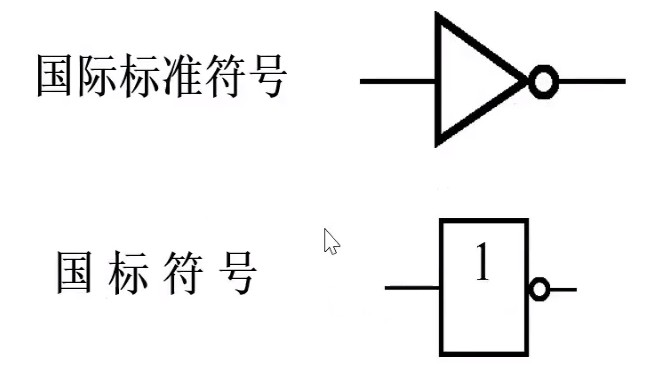

以上分别为逻辑与，逻辑或，逻辑非的符号示意图
之后介绍了一些应用
单片机广泛应用在智能仪器，工业农业实时监控，计算机网络和通信领域，家用电器，医疗设备，汽车设备等等领域。
接着介绍了程序仿真，使用Keil 仿真的一些设置。主要包括设置单片机型号，选择使用USB口进行仿真，将所选目标单片机设置为仿真芯片

bys***

第四课 单片机内部结构

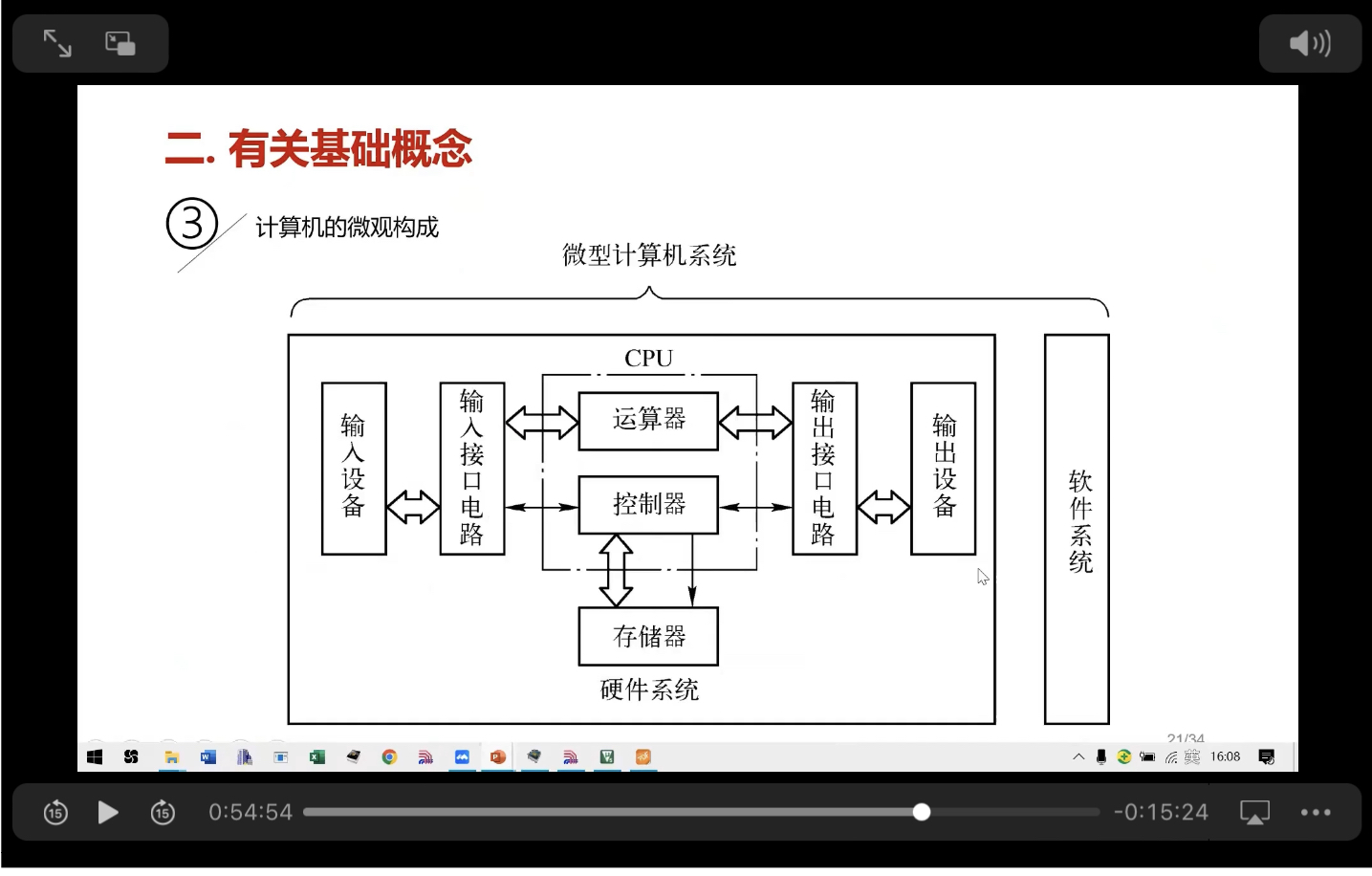

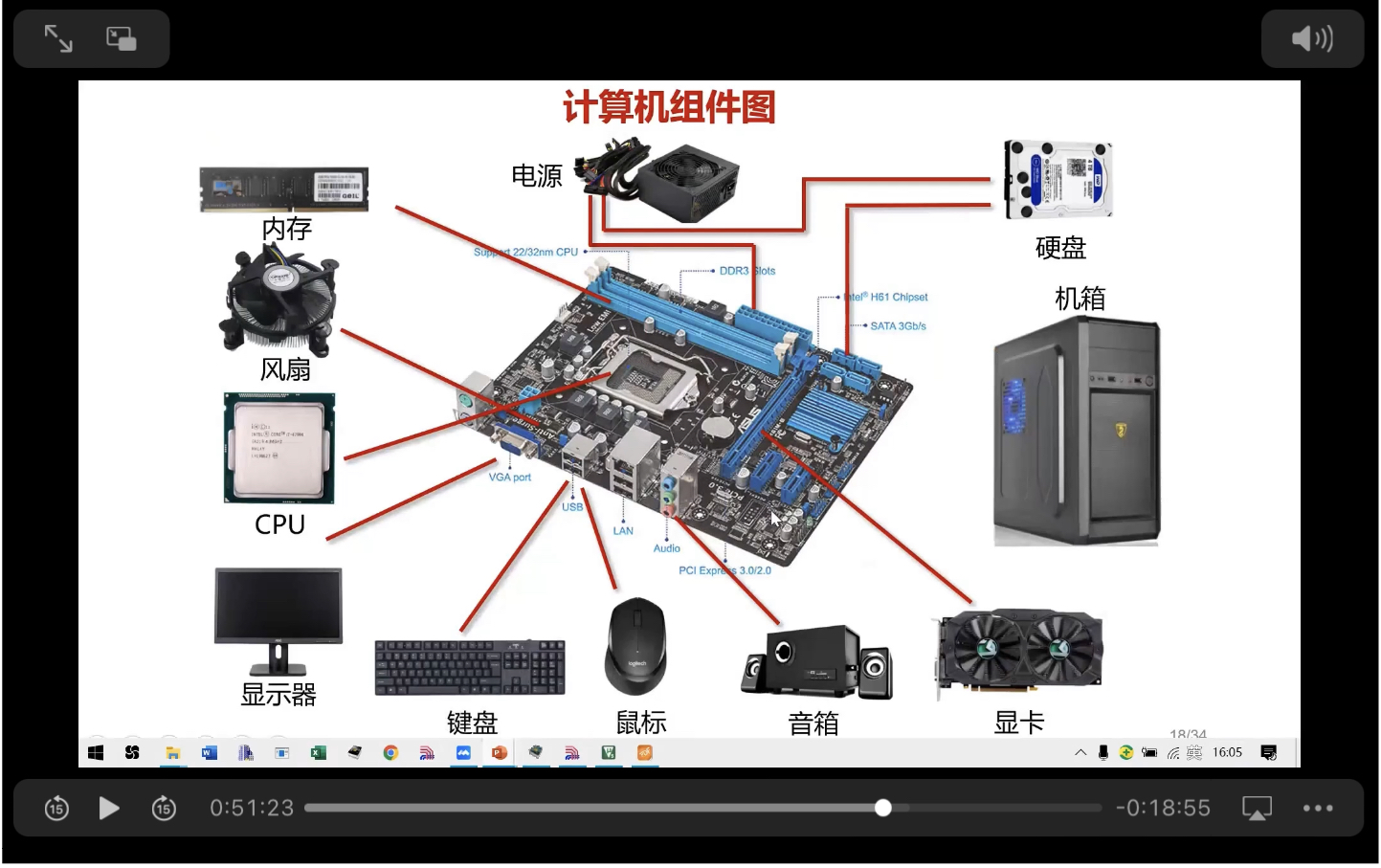

首先讲述了计算机的内部结构

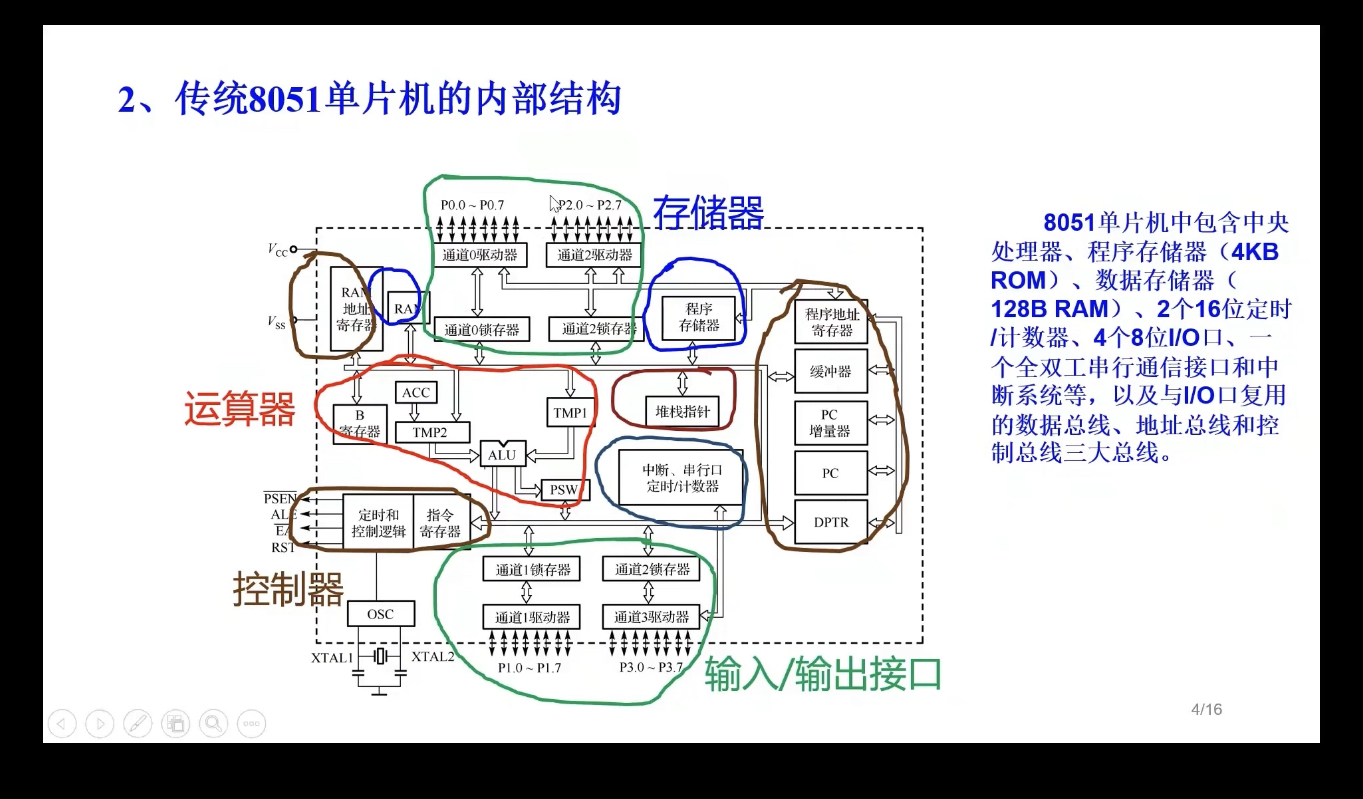

接着引出单片机内部结构，传统8051单片机结构如下，其中cpu是由运算器和控制器组成的。

STC8H8K64U的结构如下


单片机CPU由运算器和控制器组成，其中重点介绍了运算器中的程序状态标志寄存器PSW。

单片机程序存储器和数据存储器是独立编址的，分为程序flash存储器，内部数据存储器，扩展数据存储器，其中特殊功能寄存器与内部数据存储器高128字节地址重复。特殊功能寄存器只能直接寻址访问。

bys***

第五课 存储器空间 单片机引脚

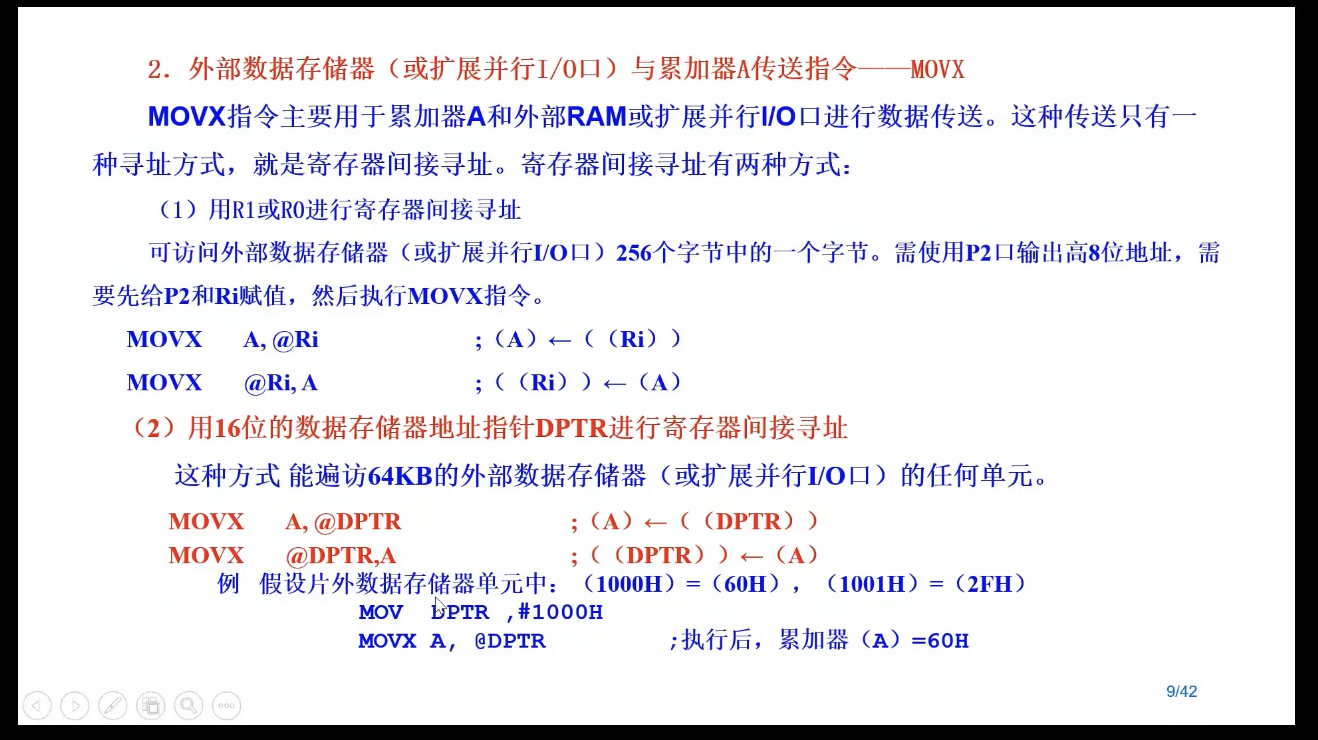

1. 讲述了特殊功能寄存器（SFR），直接寻址，扩展特殊功能寄存器（XFR），指令:MOVX A,@DPTR

2. 扩展数据存储器，指令:MOVX,@DPTR

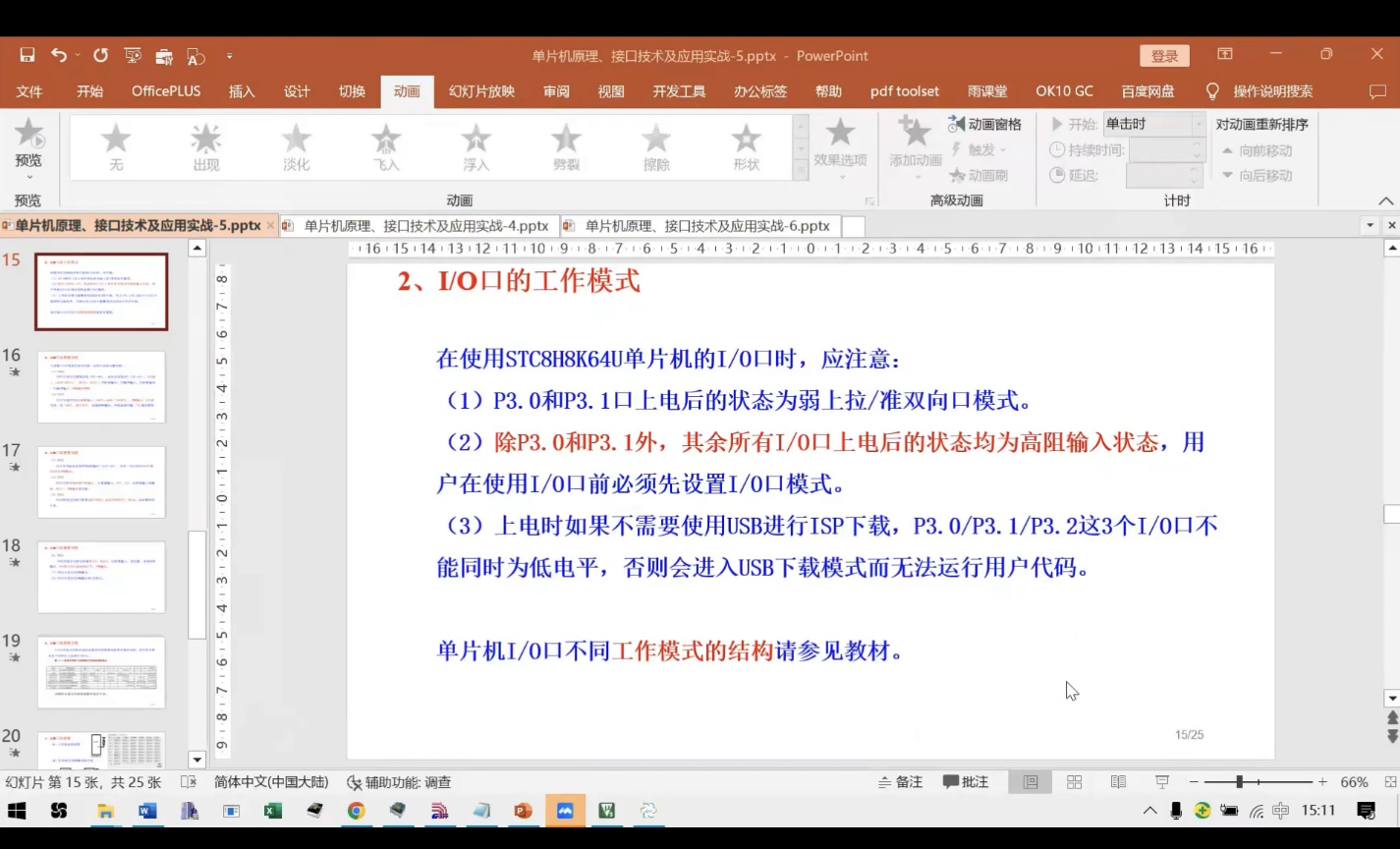

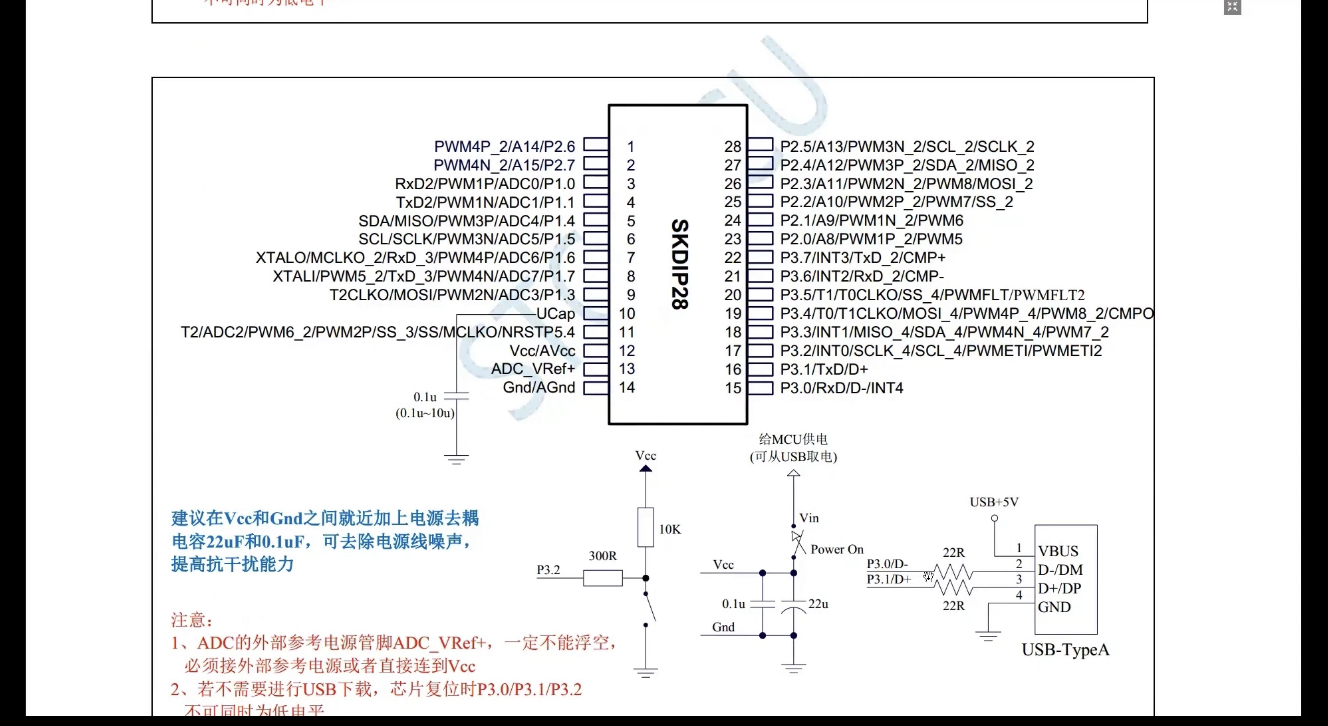

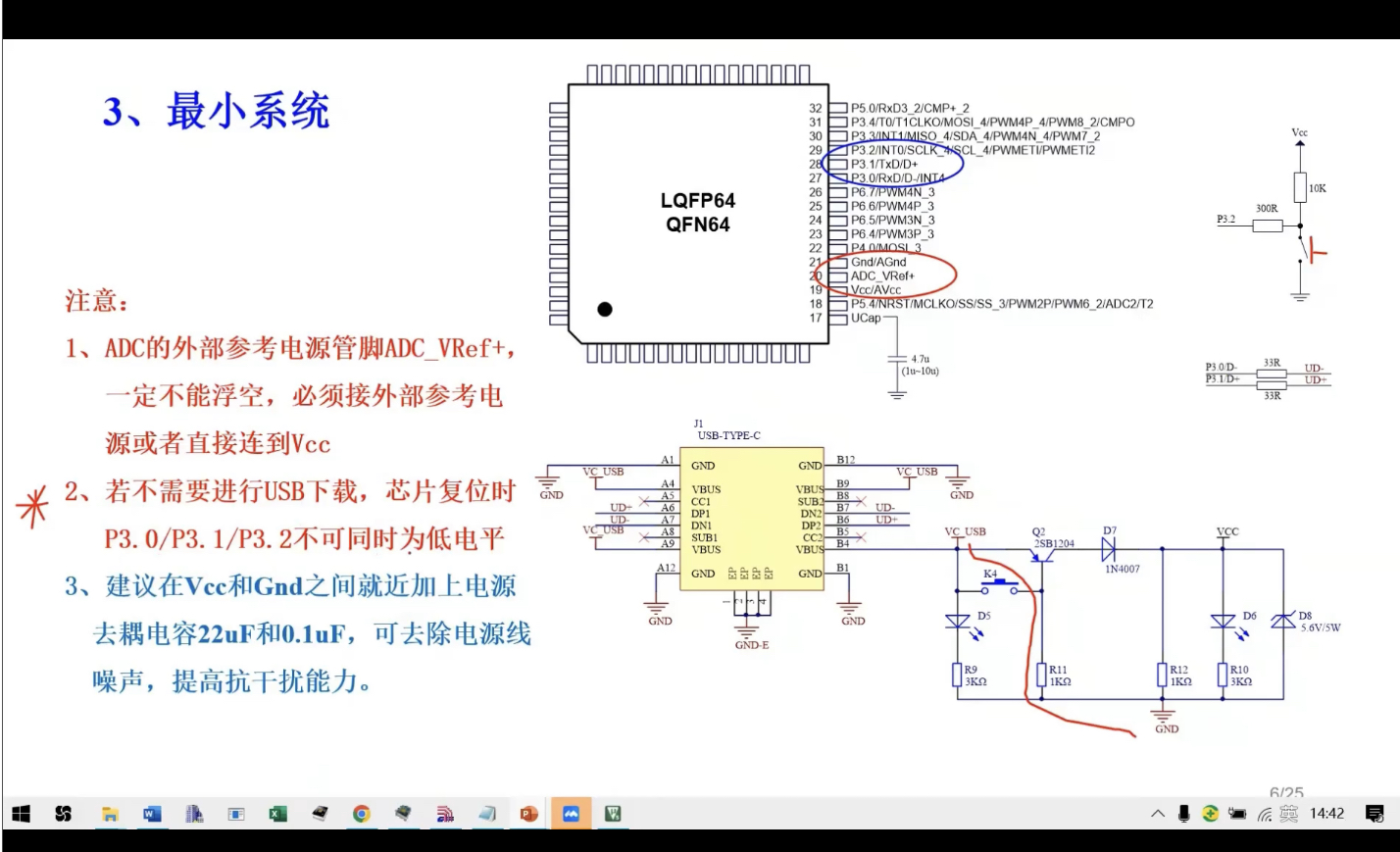

3. 单片机引脚:电源引脚，外接晶体引脚，控制和复位引脚，输入输出引脚（IO脚），IO脚可实现开关量的输入输出，及复用功能。

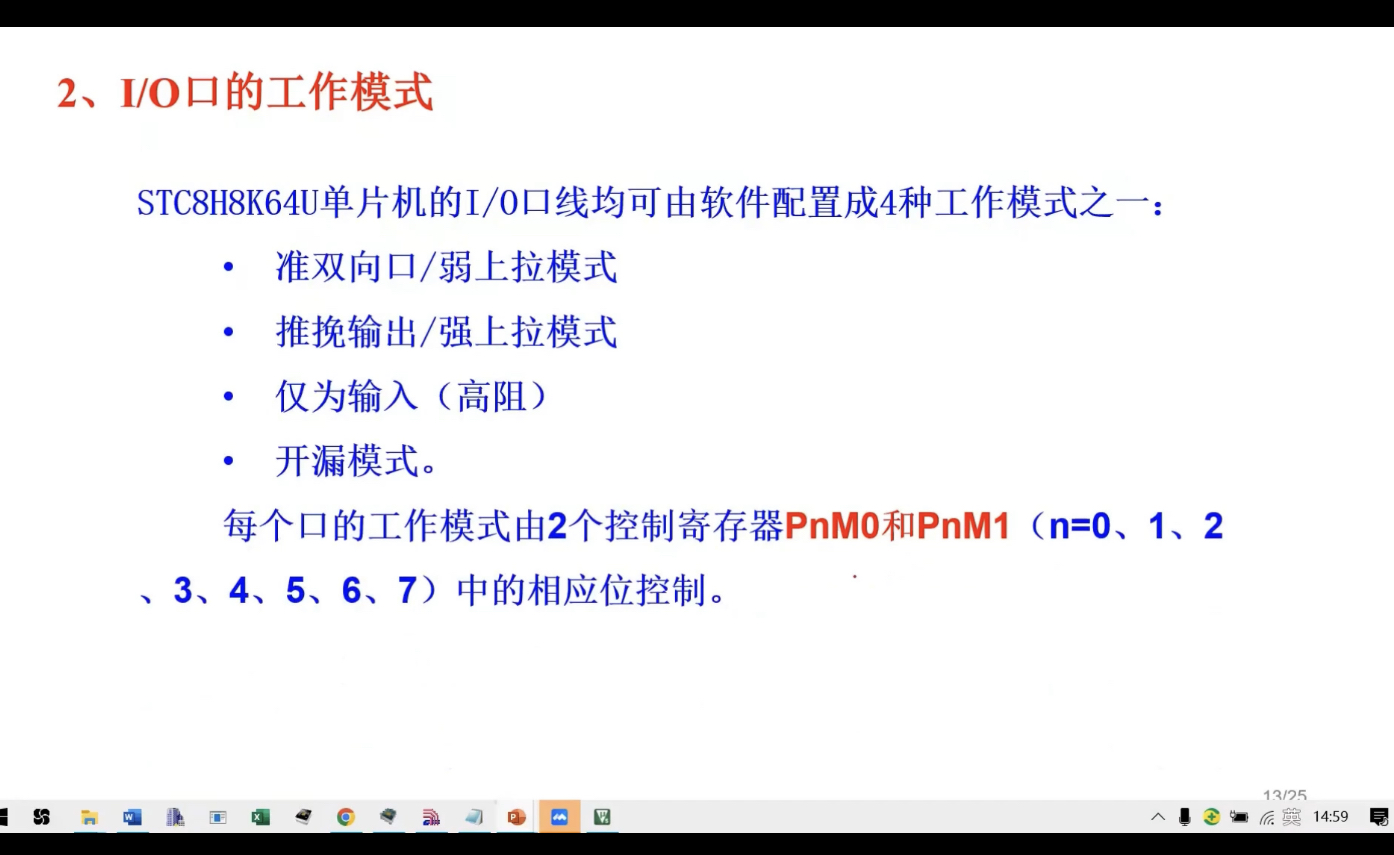

IO四种工作模式:

①准双口／弱上拉模式

②推挽输入／强上拉模式

③仅输入／高阻模式

④开漏模式（外接上拉电阻）

bys***

第六课 IO口工作模式 汇编语言

1.讲解了IO口的复用功能，其中比较重要的是p3口，具有外部终端输入，串口1（程序下载和仿真调试）功能。接着介绍了上拉（下拉）电阻，以及拉电流，灌电流等。随后讲解了三极管控制电路及原理。介绍了IO口外部状态输入时，在软件设置延时，然后在读取状态。

最后对总线扩展方式进行讲述。

2. 简述了汇编语言，一些常用伪指令

    1、设置起始地址
        ORG    addr16
    2、定义字节DB
        <标号:>    DB    <项或项表，多个逗号分隔>
    3、定义字DW
        <标号:>    DW    <项或项表，多个逗号分隔>
    4、为标号复制EQU
        <标号>    EQU    数值或表达式
    5、DATA指令
        符号名    DATA    表达式
        注：将内部RAM的地址赋值给指定的符号名，表达式（00H~FFH）
    6、XDATA指令
        符号名    XDATA    表达式
    7、定义位命令BIT
        符号名    BIT    位地址
    8、文件包含
        $INCLUDE (文件名)
        例：$INCLUDE (STC8H.INC)
    9、源程序结束
        END

汇编语言这里相对抽象一些，需要多加学习，结合51系列单片机汇编语言指令框架，更好的理解单片机汇编语言。

bys***

第七课 汇编语言进阶 宏编程

1、助记符语言描述

MOV 是数据的传送, ADD 是数据的相加运算,ANL 是数据的逻辑与运算,#8BH，带井号，是立即数
2、操作码

数据传送类:MOV、MOVX、MOVC,指明操作对象从哪来，到哪去
数据操作类:ADD、SUBB、MUL、DIV,  一般靠运算器完成，需要两个操作对象

程序控制类:AJMP（SJMP、LJMP） JZ、JC、JB（JNZ、JNC、JNB） ACALL（LCALL）  RET CJNE
逻辑操作类:ANL、ORL、XRL
3、操作数

可以是数据，也可以是地址。数据只能是整数，不能是小数；数据是十六进制且是以字母开头时，该数据应该加一个前导0；数据前有前缀#，则表示数据是立即数，如果没有前缀#，则数据为直接地址

4、指令格式、符号
格式：[标号: ] 操作码助记符 [第一操作数][, 第二操作数][, 第三操作数] [; 注释]
指令常见符号：A：累加器ACC  B：寄存器B  C：进位借位标志    addr8：8位内部RAM地址。  bit：位地址，内部RAM中的可寻址位和SFR中的可寻址位。  @：间接寻址

5、寻址方式
    1、立即寻址  指令中的源操作数是立即数。

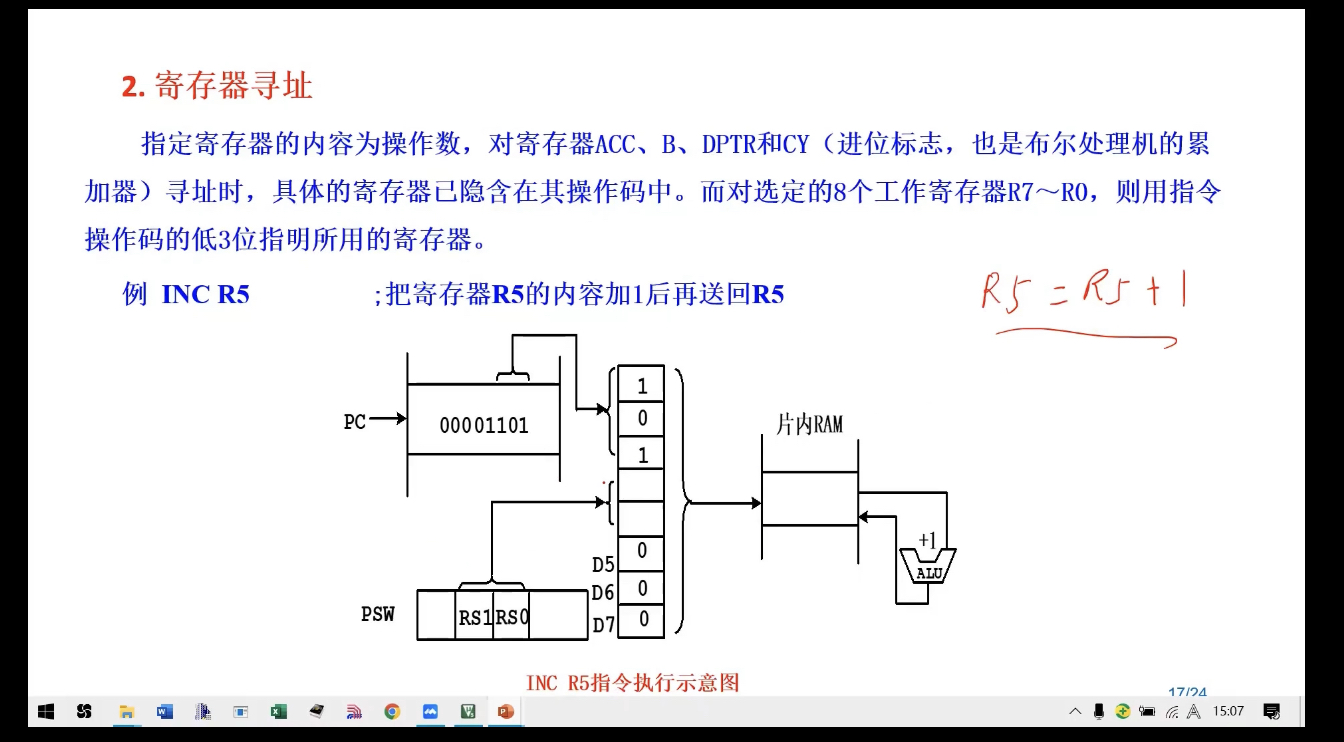

    2、寄存器寻址  指定寄存器的内容为操作数，对寄存器ACC、B、DPTR和CY寻址时，具体的寄存器已隐含在其操作码中。而对选定的8个工作寄存器R7~R0，则用指令操作码的低3位指明所用的寄存器。

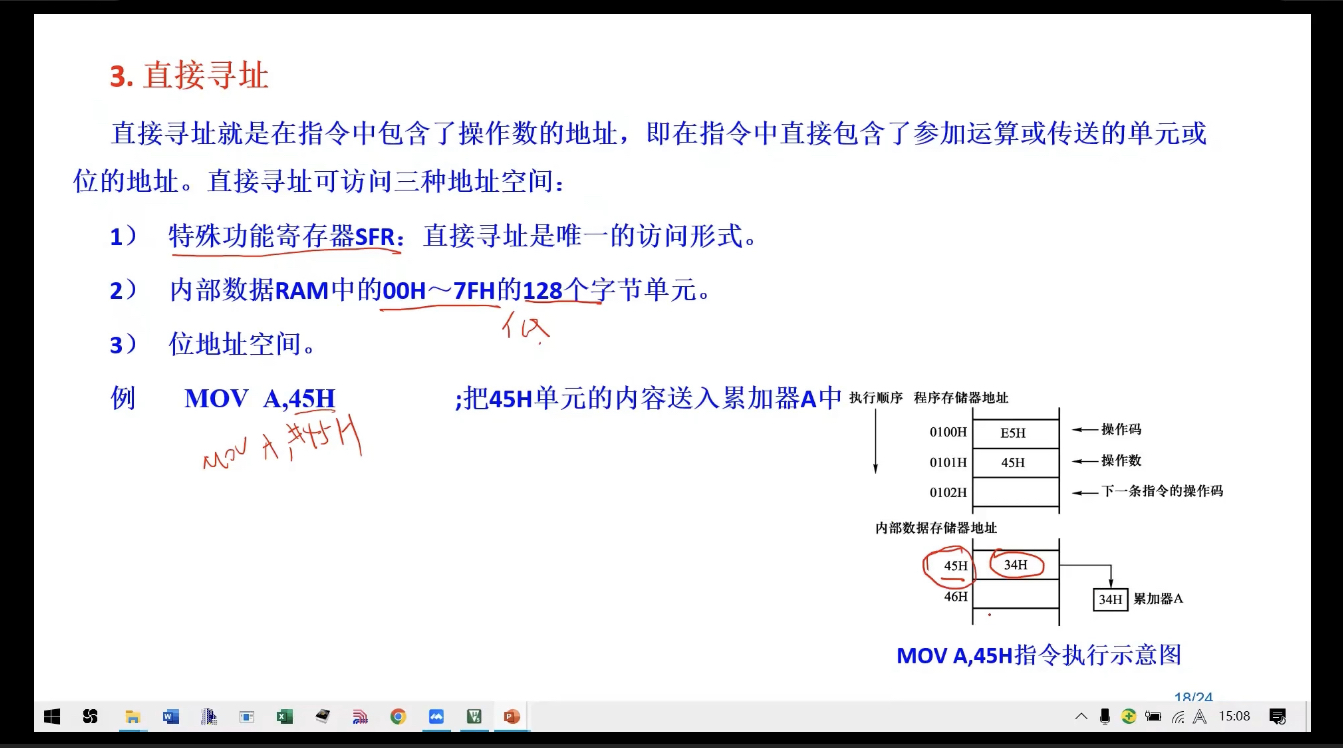

    3、直接寻址  指令中包含了操作数的地址。

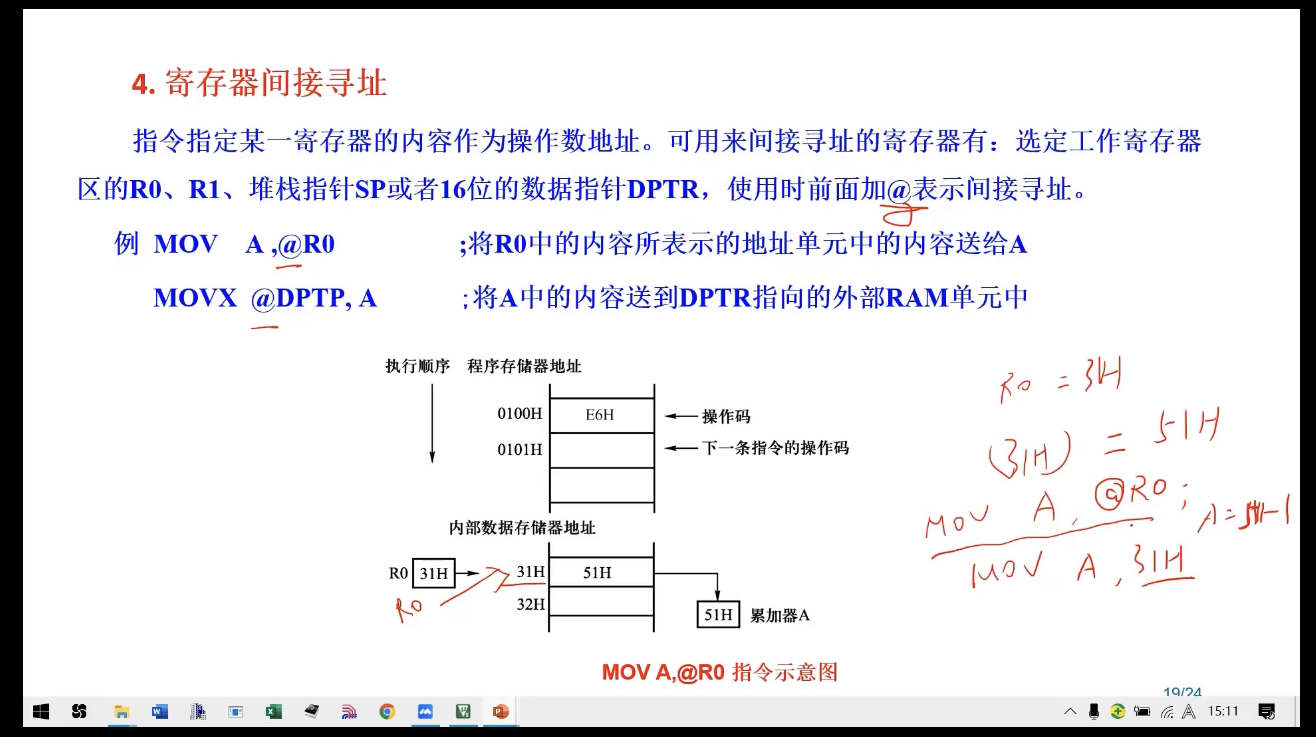

    4、寄存器间接寻址。指定某一个寄存器的内容作为操作数地址，使用时，前面加“@”表示间接寻址。

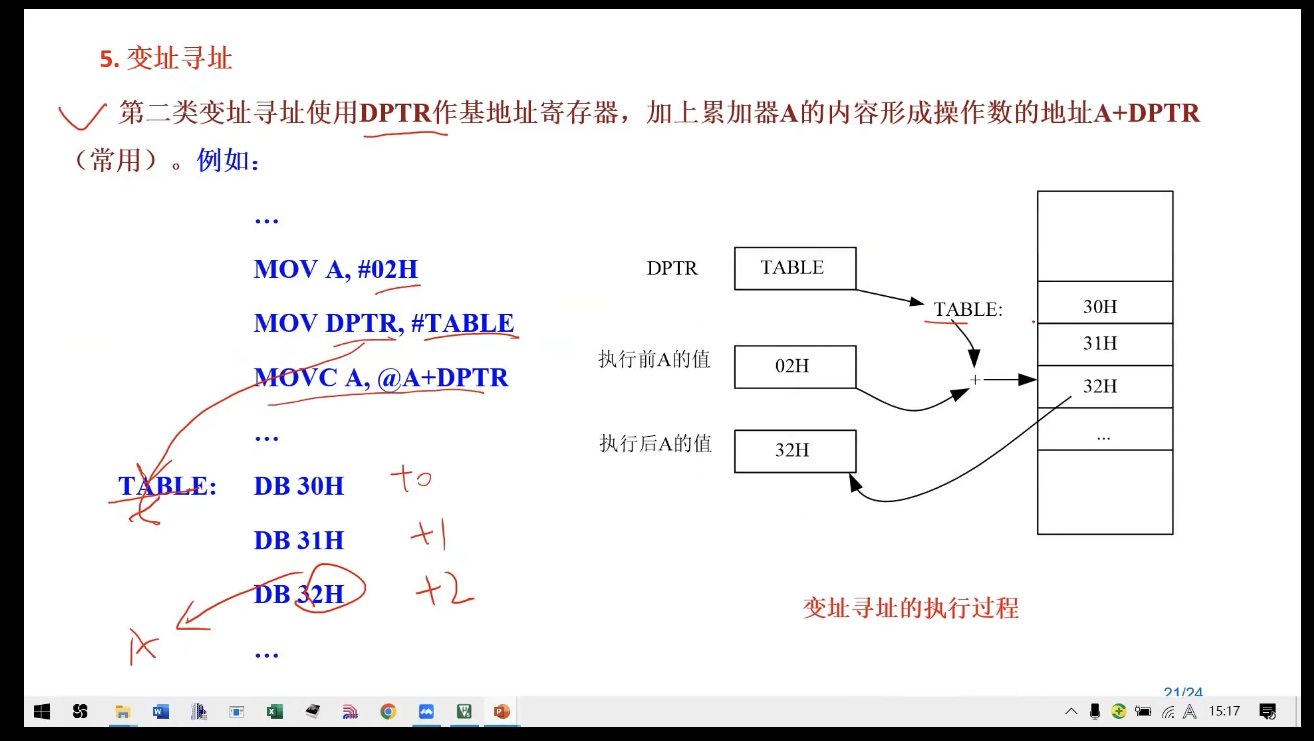

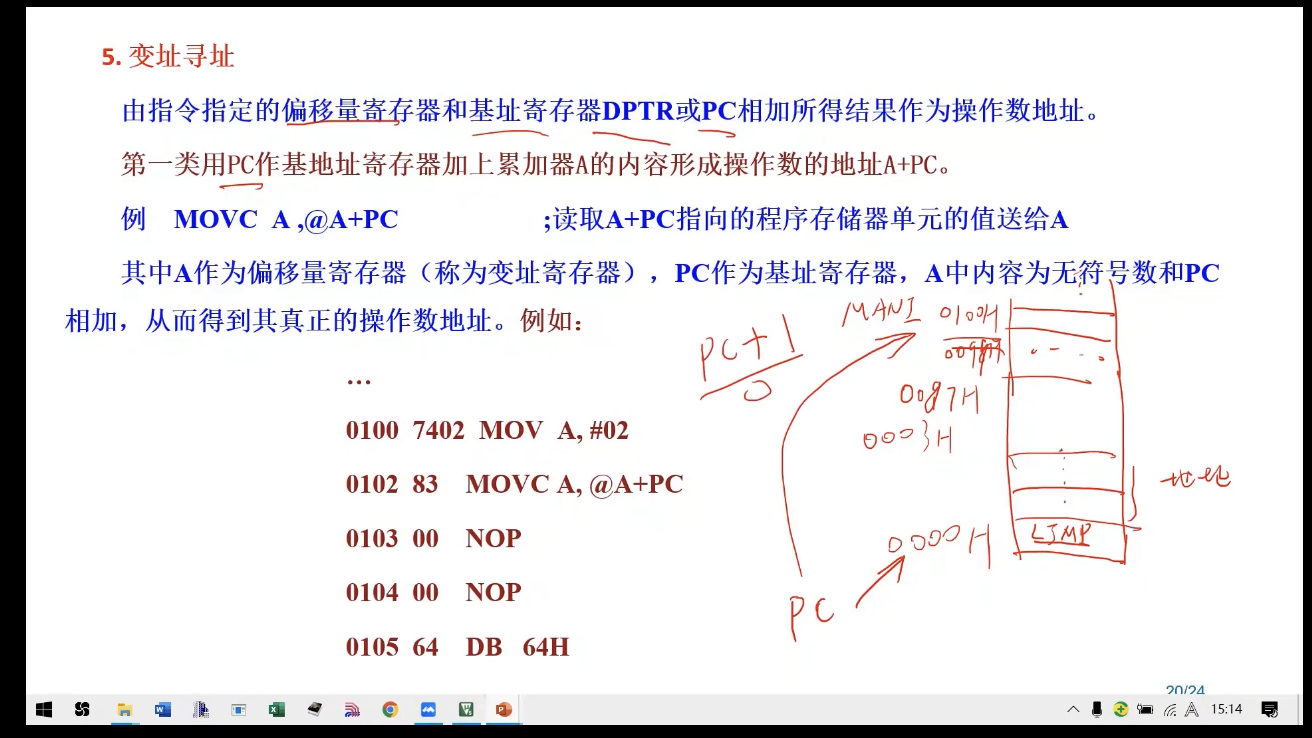

    5、变址寻址  由偏移量寄存器和基址寄存器DPTR或PC相加所得结果作为操作数地址。例：MOVEC A, @A + PC

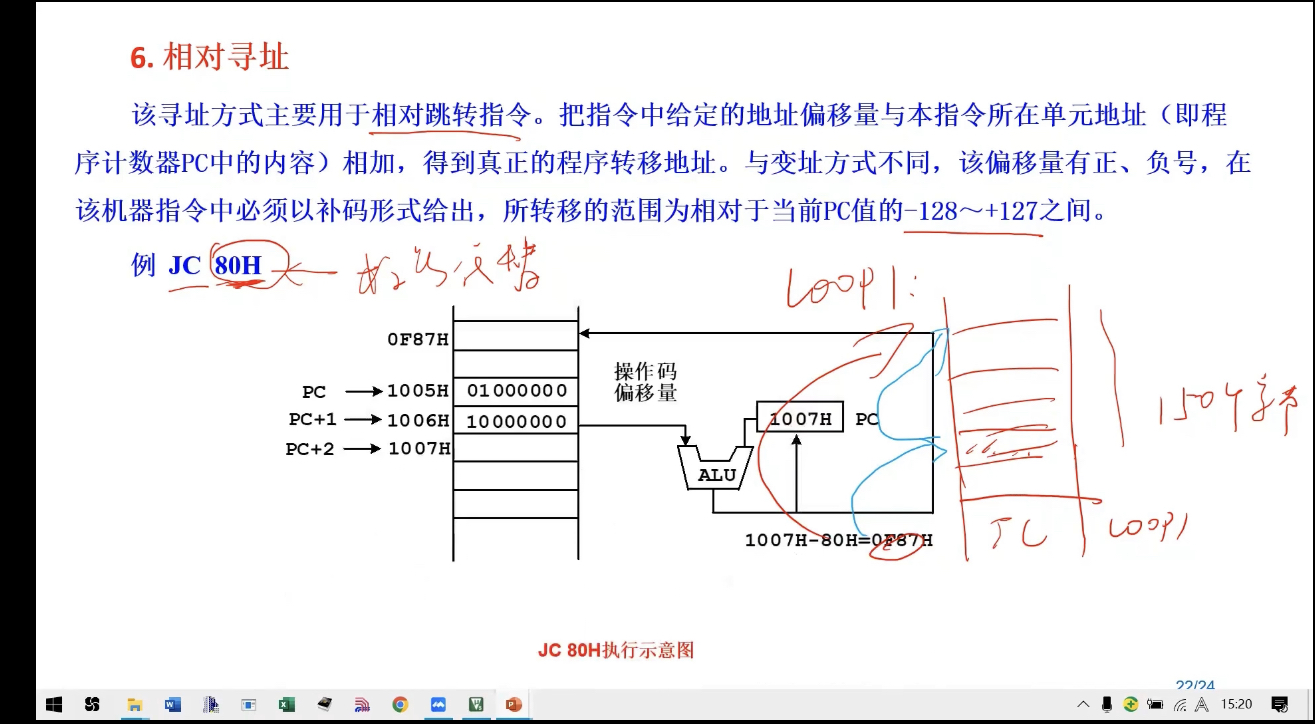

    6、相对寻址。主要用于相对跳转指令。注：该偏移量有正负号，所转移的范围为相对于当前PC值的 -128~+127 之间。

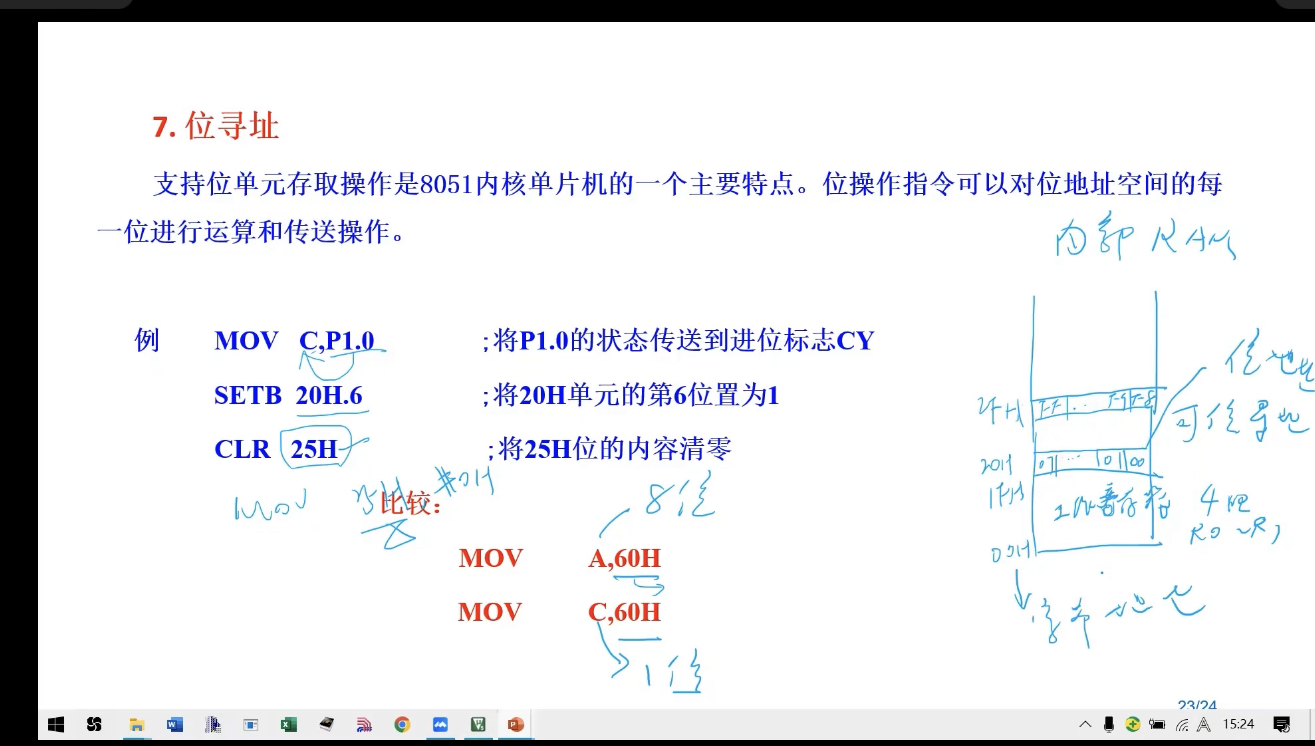

    7、位寻址。对位地址空间的每一位进行运算和传送。

上面是七种寻址方式的ppt😊接下来继续学习

bys***

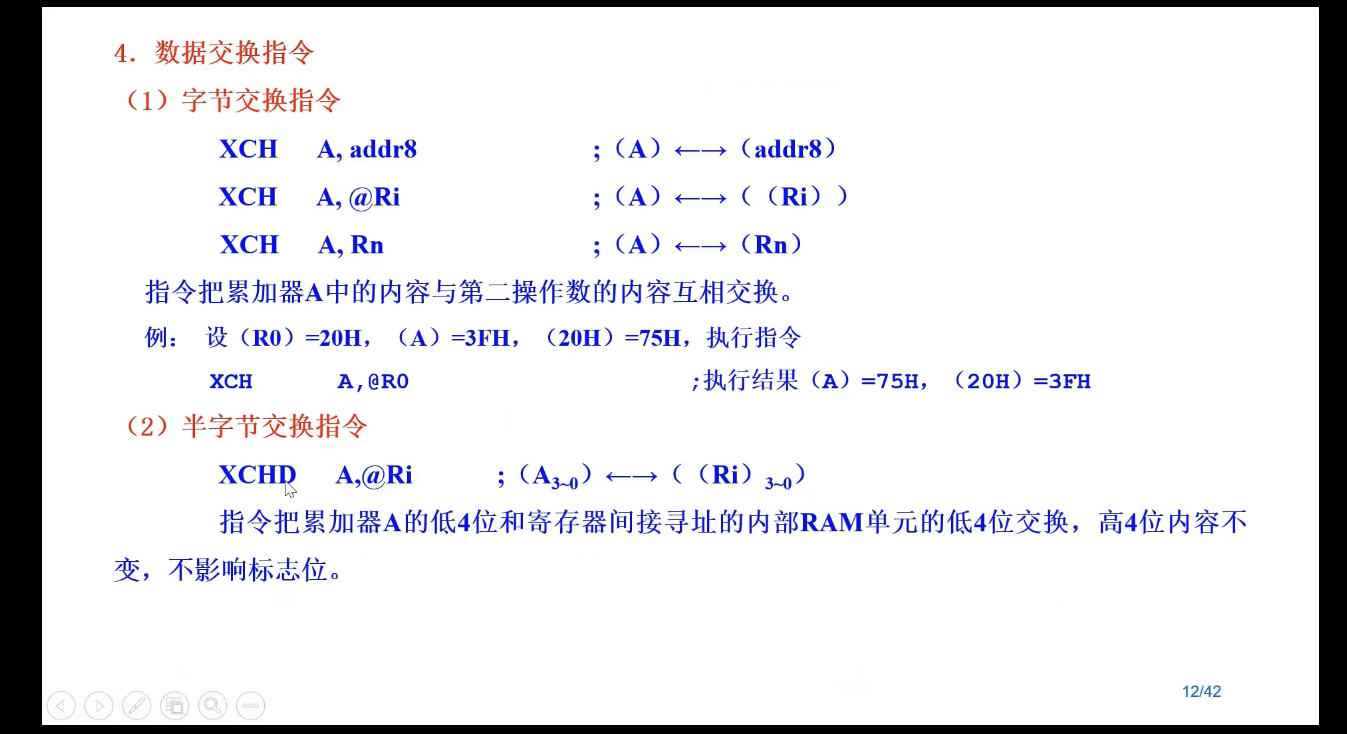

第八课 汇编指令 1.传送指令：MOV

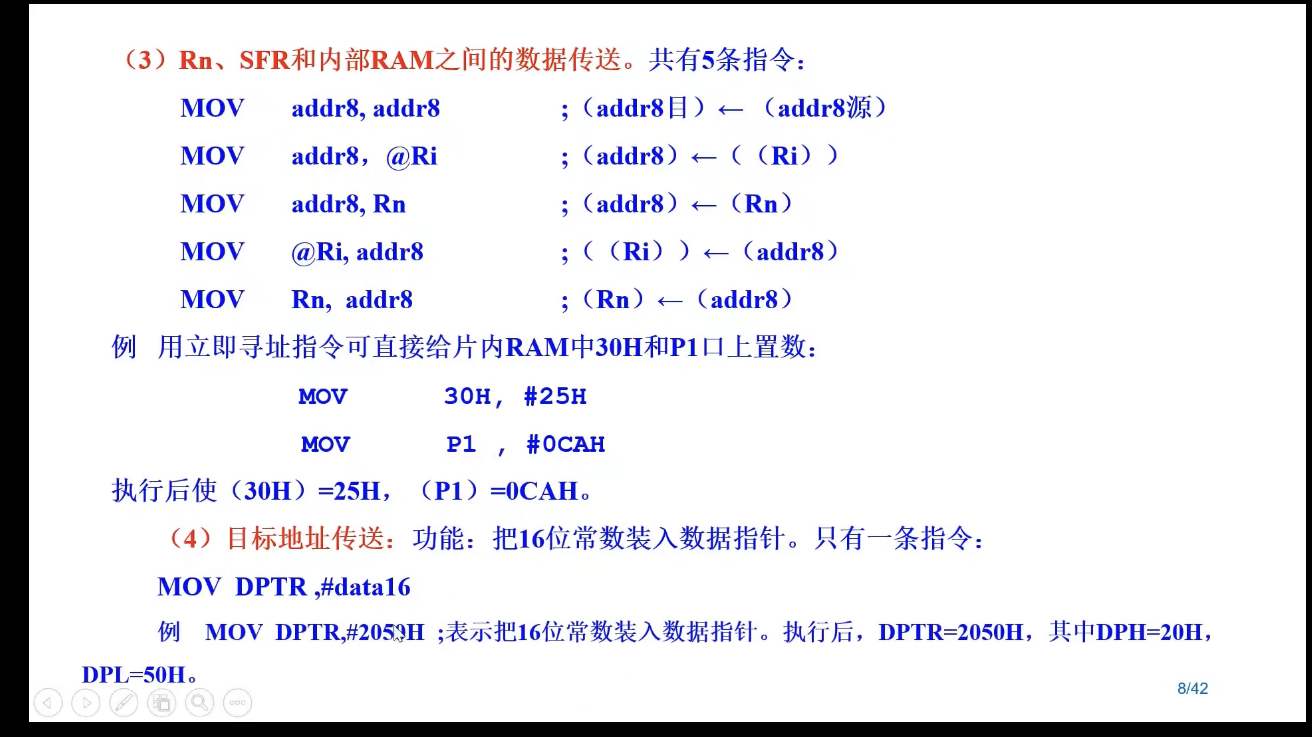

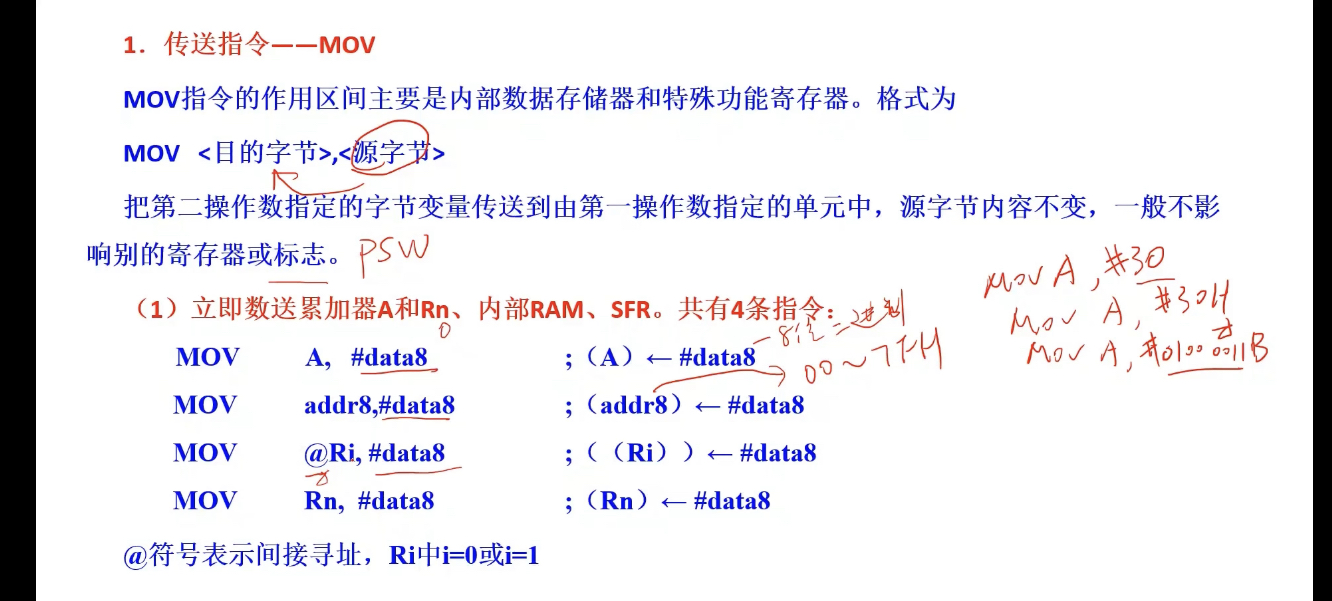

主要是内部数据存储器和特殊功能寄存器： MOV <目的字节>, <源字节>



学习


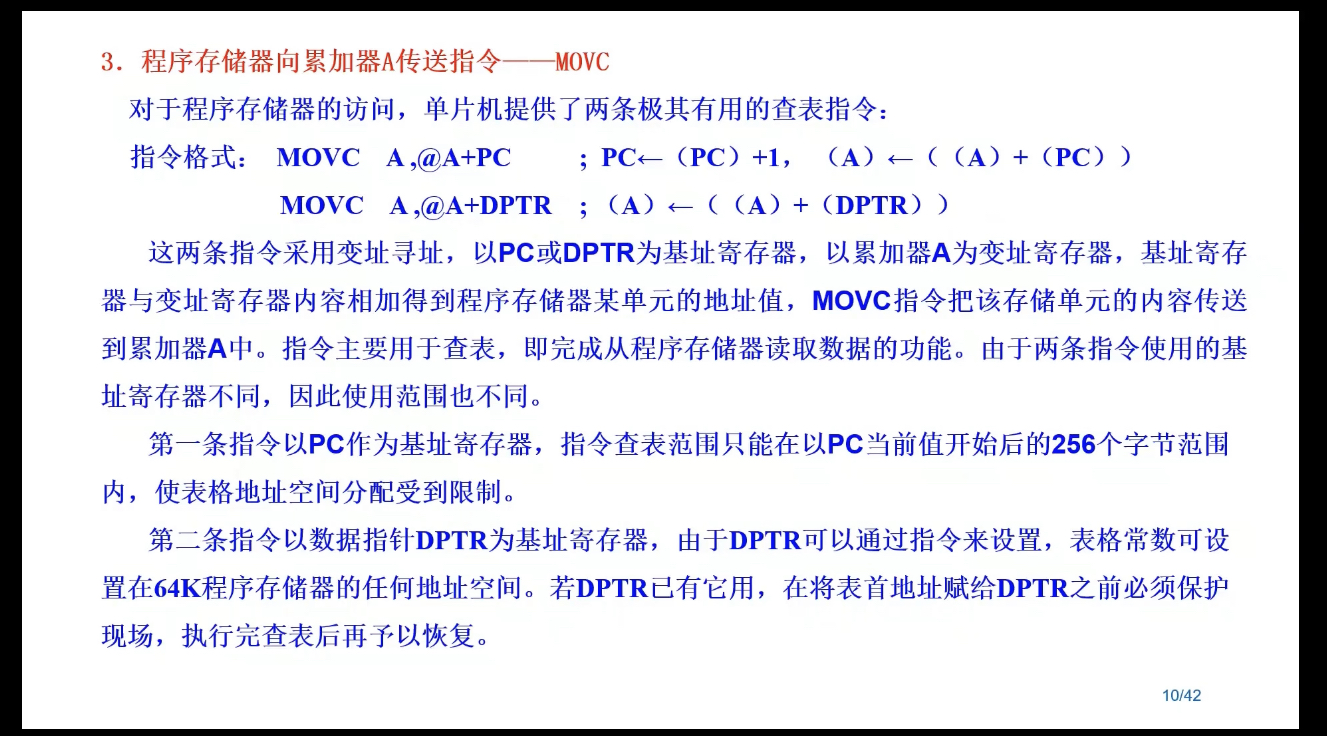

数据传送类指令注意事项：
1、向累加器传送数据时，会影响PSW中的P标志
2、执行传送指令时，源地址中的内容不变
3、特殊功能寄存器SFR只能使用直接寻址
4、80H~FFH单元只能使用@Ri间接寻址方式

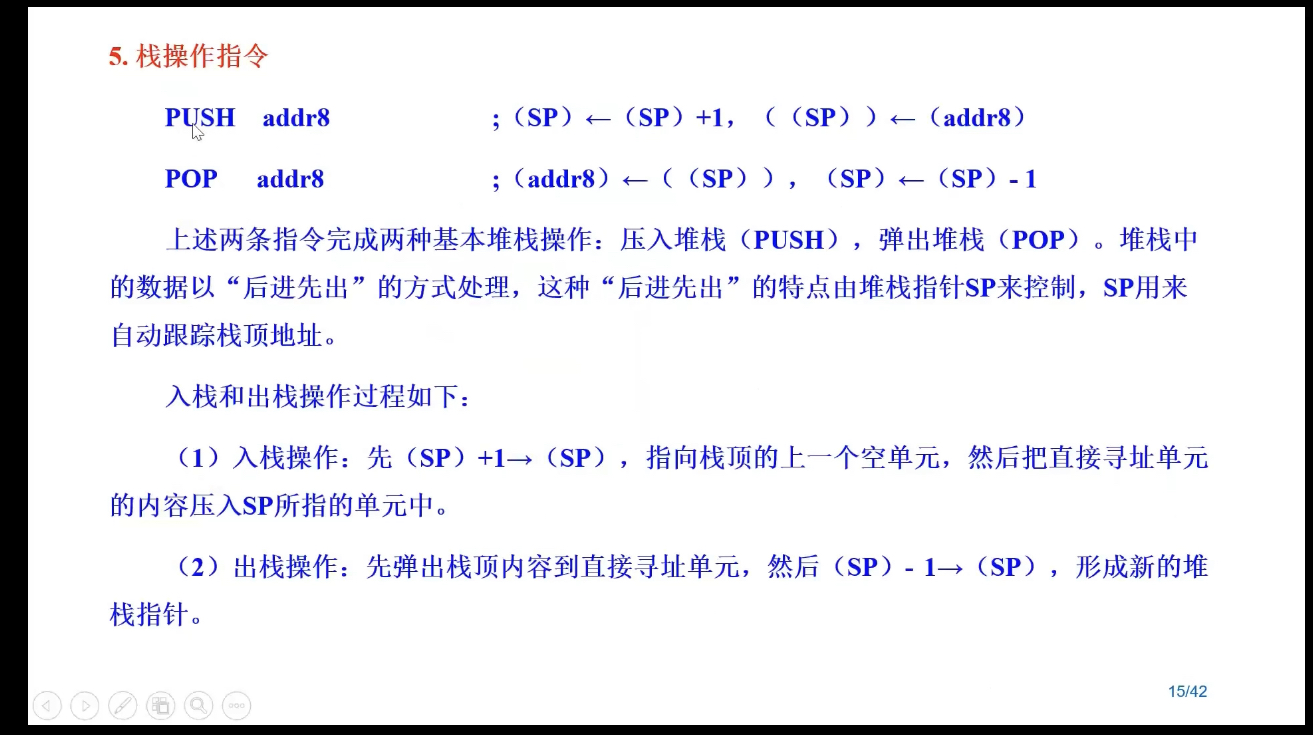

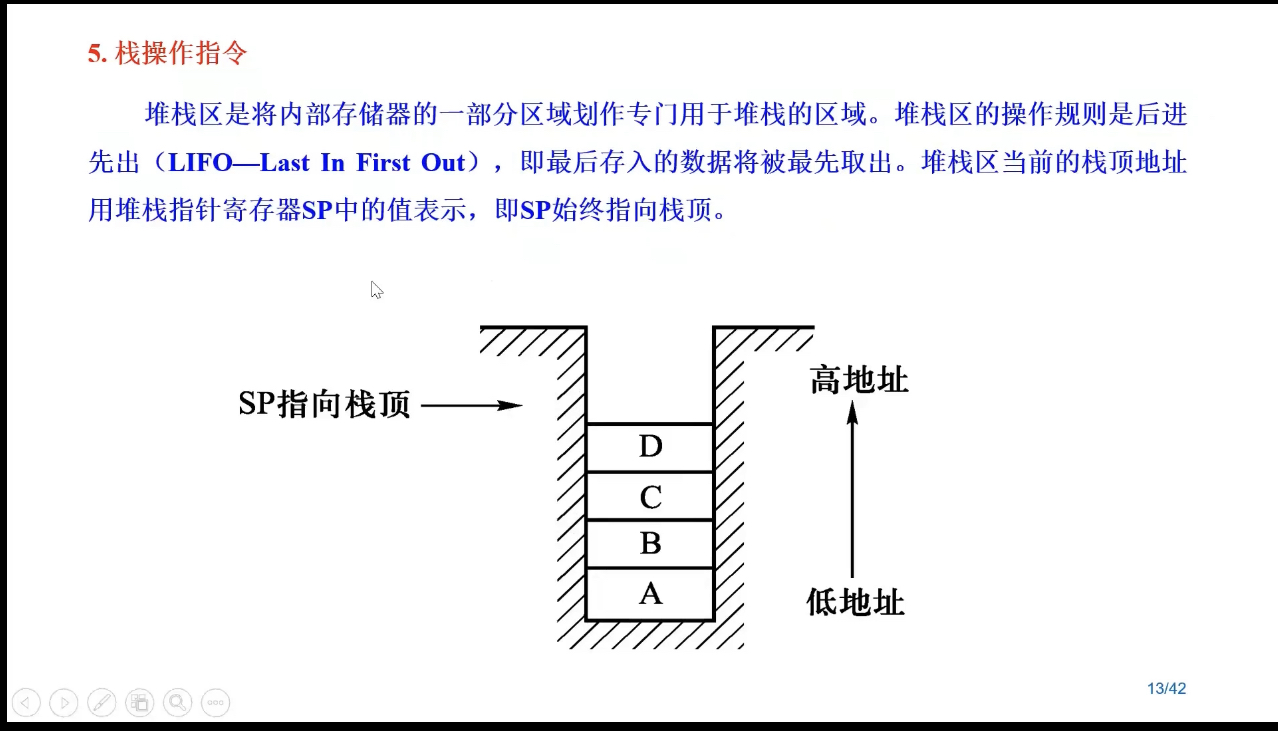

5、累加器A压栈和出栈时，应使用 PUSH ACC 或者 POP ACC

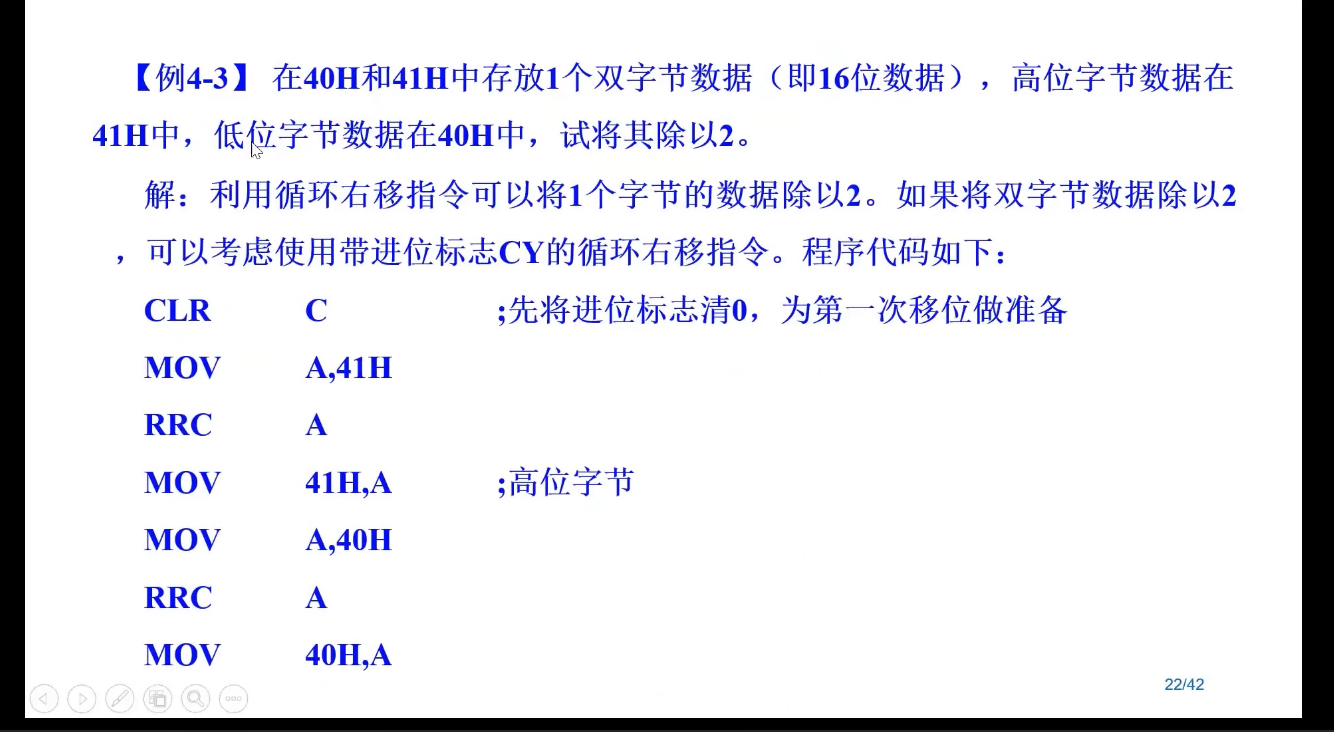

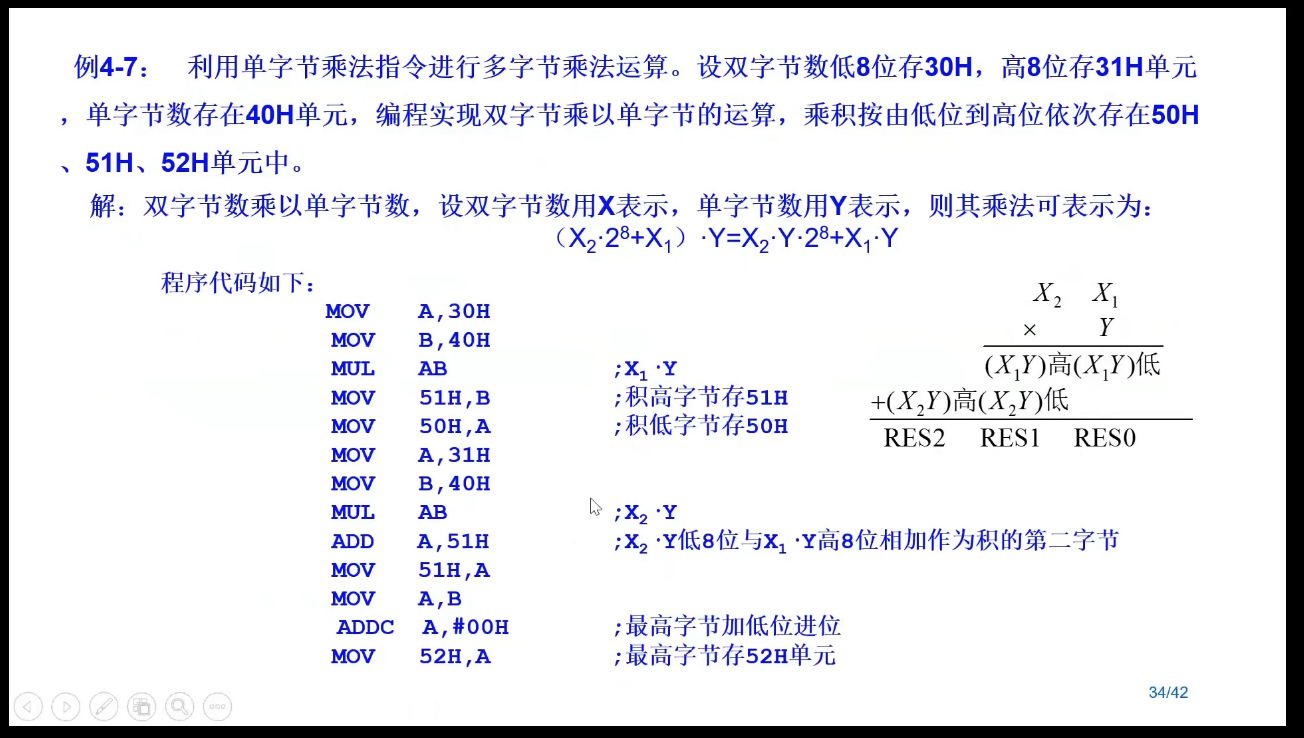

接下来是几个例子：


接下来继续学习

bys***

第九课 汇编指令二
话说之前在移动端写的，看着格式没问题，到PC端格式居然乱了

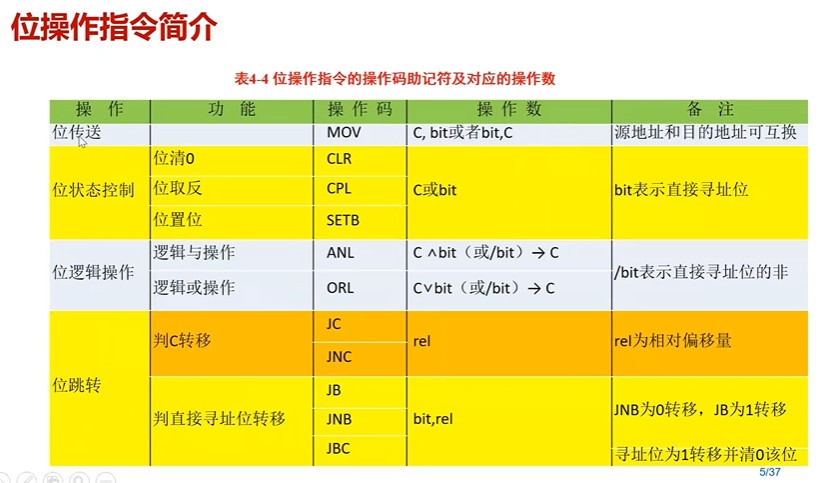

一、位操作指令：
完成位传送，位状态控制、位逻辑操作、位条件转移、控制转移类等功能，一共17条。可被汇编程序识别的位地址表示方式：
（1）直接使用位地址。
（2）写成“字节地址.位号”，例如：0B8H.0
（3）位寄存器的定义名称，例如C、EA等
（4）对于位寻址寄存器，可以用“字节寄存器名.位号”，例如P1.0、PSW.4
（5）伪指令事先定义的符号地址，EQU





接下来分别介绍：
1、位数据传送指令
    MOV  C, bit ; (C) ⬅ (bit)
    MOV  bit, C ; (bit) ⬅ (C)
    注：其中一个操作数必须为累加器（进位标志CY）
2、位状态控制指令
    位清零指令
    CLR  bit ; (bit) ⬅ 0
    CLR  C ; (C) ⬅ 0
    位求反指令
    CPL  bit ; (bit) ⬅ (/bit)
    CPL  C ; (C) ⬅ (/C)
    位置位指令
    SETB  bit ; (bit) ⬅ 1
    SETB  C ; (C) ⬅ 1
3、位逻辑操作
    位逻辑与
    ANL  C, bit ; (C) ^ (bit) 注：^为与符号
    ANL  C, /bit ; (C) ^ (bit)
    位逻辑或
    ORL  C, bit ; (C) ⬅ (C) v (bit) 注：v为或符号
    ORL  C, /bit ; (C) ⬅ (C) v (bit)
4、位条件转移
    判断进位标志C
    JC  rel ;  若(CY) == 1, 则(PC) ⬅ (PC) + rel , 否则顺序执行
    JNC  rel ; 若(CY) == 0, 则(PC) ⬅ (PC) + rel , 否则顺序执行
    判断直接寻址位
    JB  bit, rel
    JNB  bit, rel
    JBC  bit, rel ;  若(bit) == 1, 则(PC) ⬅ (PC) + rel, (bit) ⬅ 0
5、控制转移类指令
    控制程序走向，分为：
    程序转移指令
    LJMP  addr16
    AJMP  addr11
    SJMP  rel
    JMP  @A + DPTR
    JZ  rel
    JNZ  rel
    CJNZ、DJNZ
    子程序调用
    LCALL  addr16
    ACALL  addr11
    RET ;  子程序返回
    其他：RETI ;  中断返回  NOP ;  空操作
    例子：

bys***

第十课 汇编语言设计步骤及基本框架

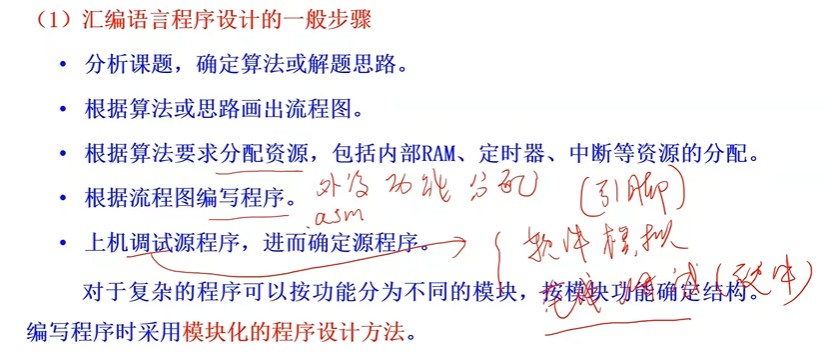

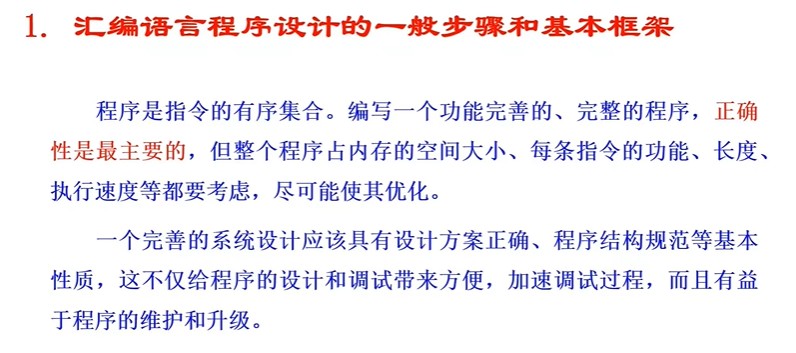

1.简要介绍汇编语言设计的基本步骤

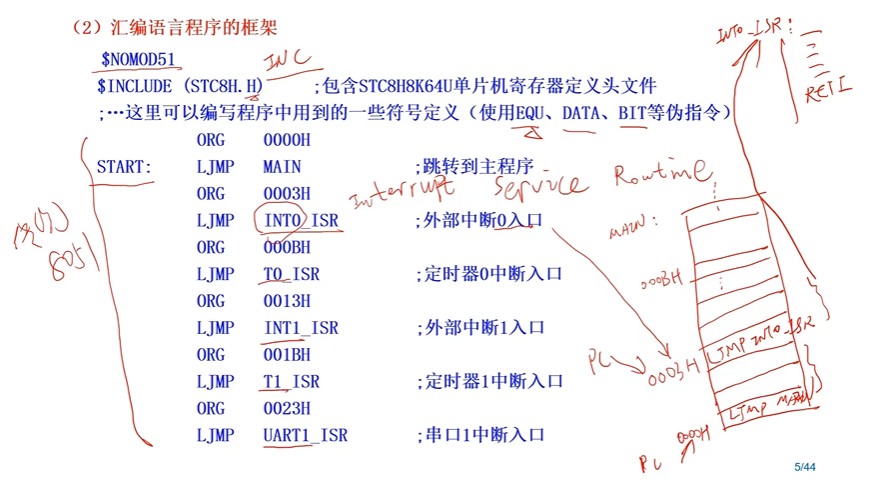

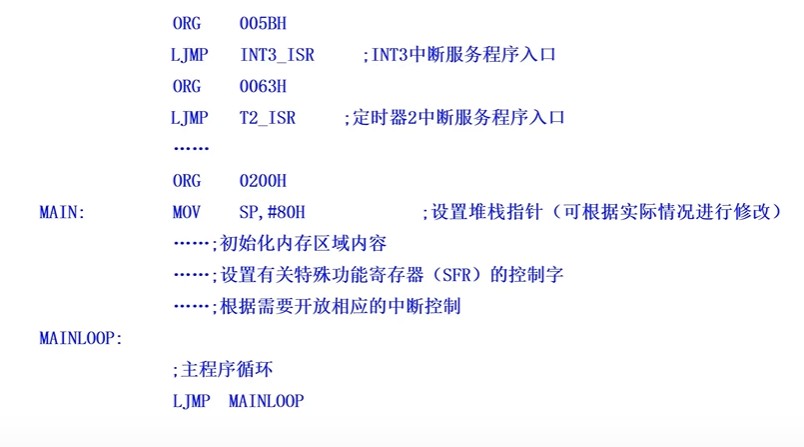

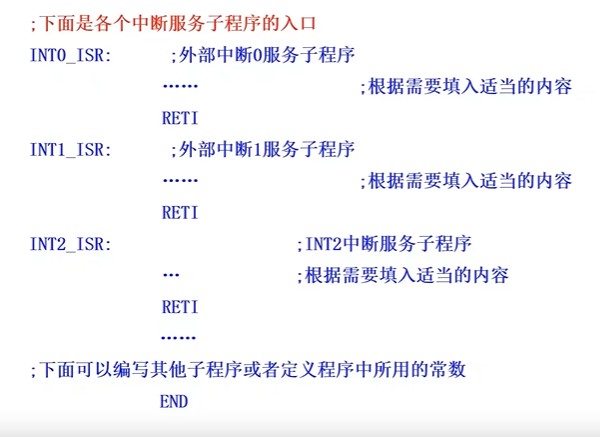

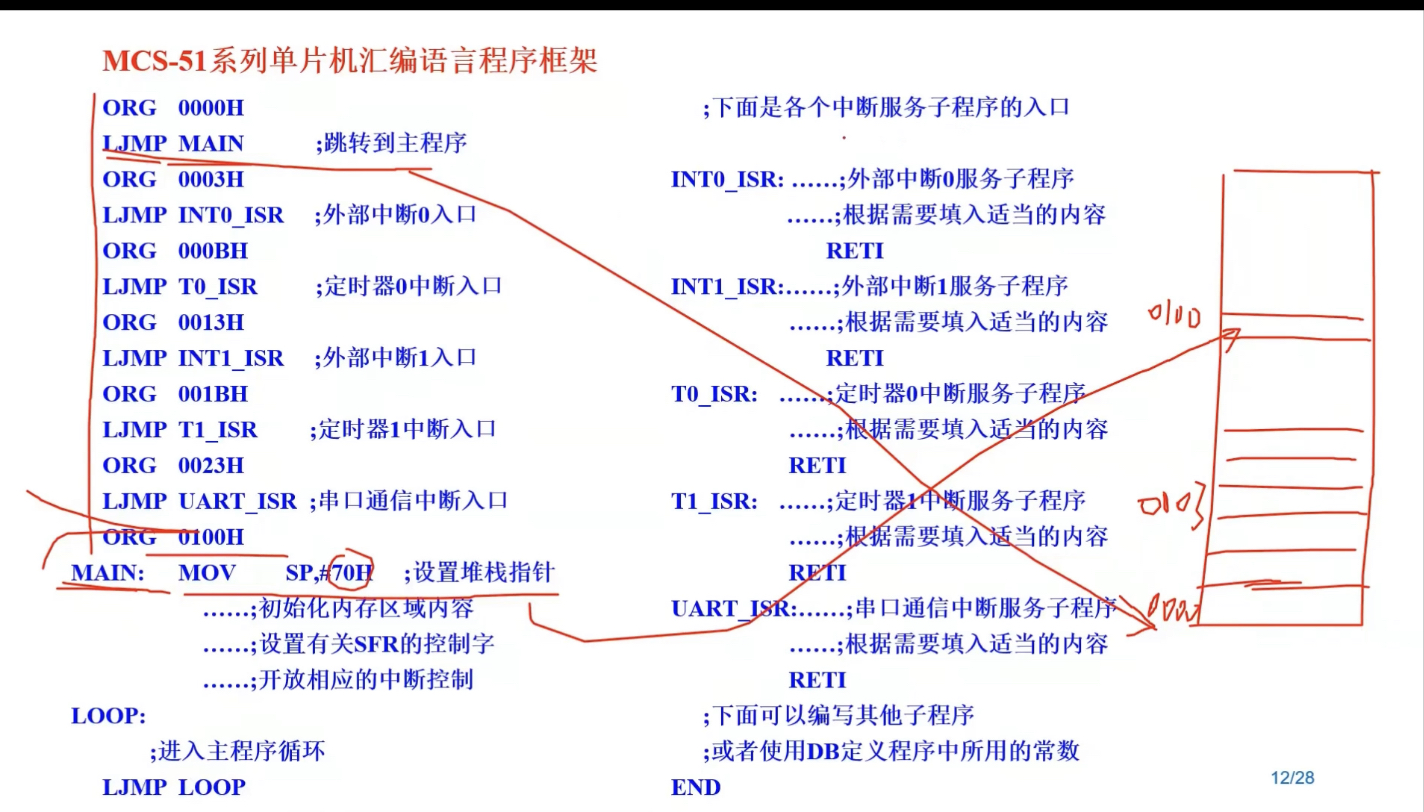

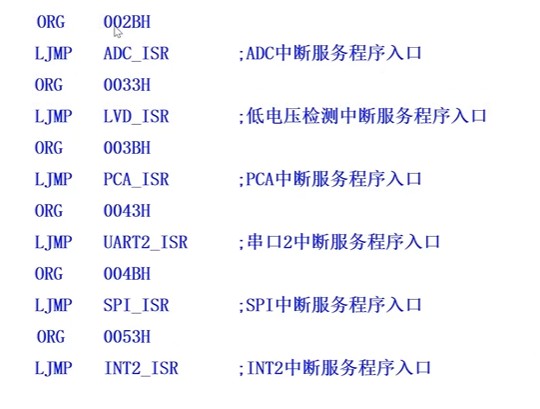

2.汇编语言的框架

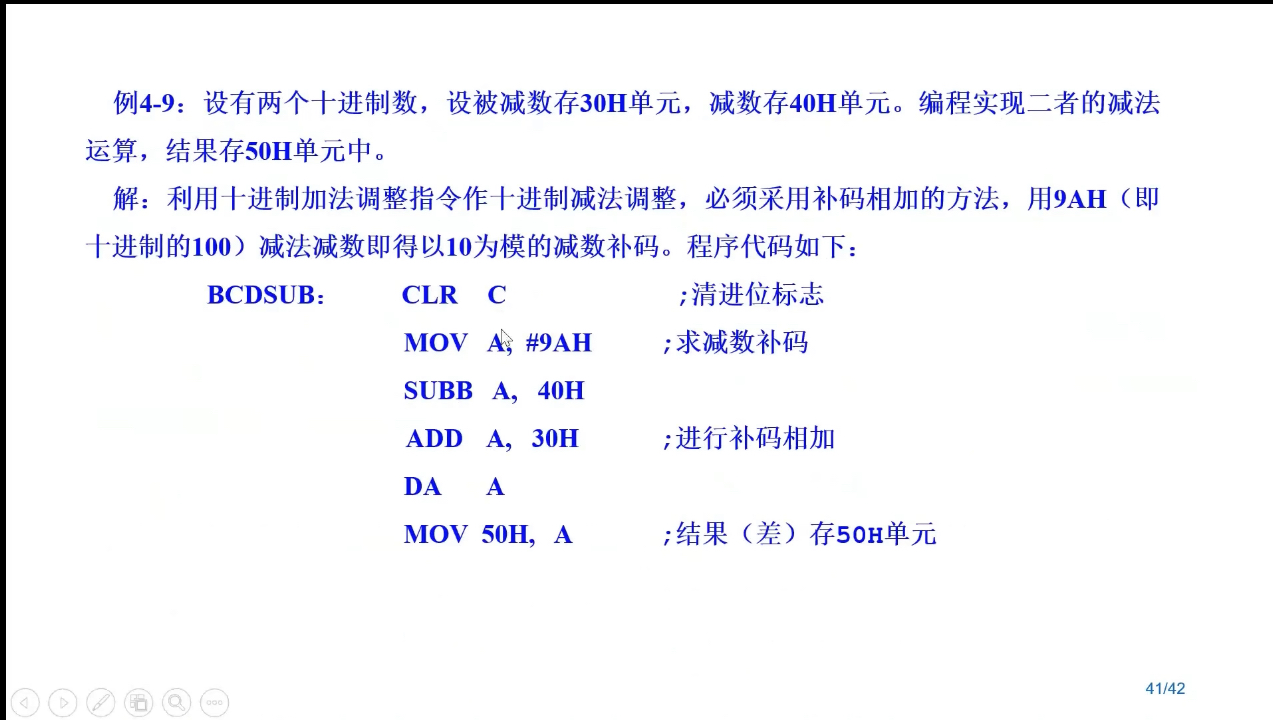

3.讲解了典型汇编语言程序设计的例子：


汇编语言还需多加理解，才能掌握。
