STC32G128芯片ADC时钟设置越快越好吗？

打卡等级：常住居民I
打卡总天数：60
最近打卡：2025-06-03 12:32:27

33 主题	61 回帖	427 积分

积分: 427

发表于 2023-9-19 16:34:08 | 显示全部楼层 |阅读模式

在50HZ交流采样中，ADCCFG_SPEED设置推荐值是多少，设置越快越好吗？
在50HZ交流采样中，ADC模拟信号采样时间设置推荐值是多少，设置越慢越准吗？

回复

使用道具举报送花

打卡等级：常住居民II
打卡总天数：92
最近打卡：2025-06-13 10:48:57

74 主题	6083 回帖	1万积分

积分: 12699

发表于 2023-9-19 17:06:47 | 显示全部楼层

ADC采样时间一般在5~10us就合适了，ADC转换时间（12位要用12个ADC时钟）4~10us就比较好了。
具体参数：ADC时钟一般用3MHz，采样时钟20~31，即可。

回复支持反对

使用道具举报送花

打卡等级：常住居民I
打卡总天数：60
最近打卡：2025-06-03 12:32:27

33 主题	61 回帖	427 积分

积分: 427

发表于 2023-9-19 17:34:02 | 显示全部楼层

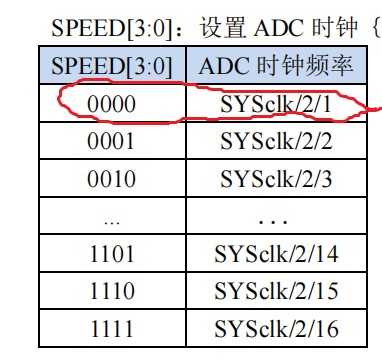

我用的是24MH，SPEED=0000；是不是有问题呀！


回复支持反对

使用道具举报送花

打卡等级：常住居民II
打卡总天数：96
最近打卡：2025-06-13 09:05:32

733 主题	1万回帖	1万积分

积分: 16522

发表于 2023-9-19 19:29:35 | 显示全部楼层

ADC时钟，用默认

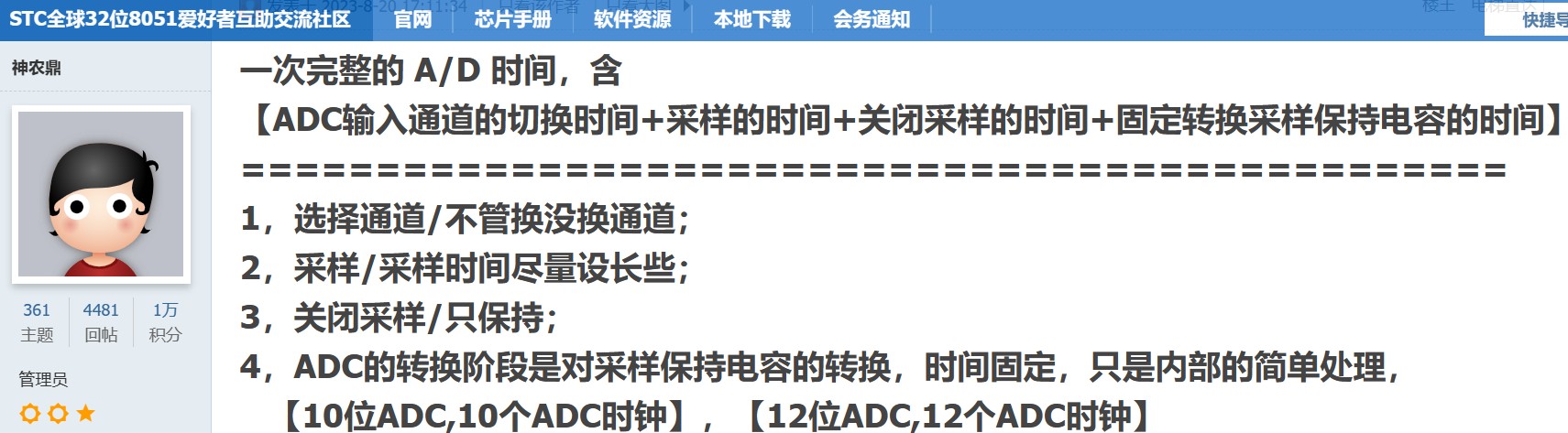

一次完整的 A/D 时间含【ADC输入通道的切换时间+采样的时间+关闭采样的时间+固定转换 - ADC/比较器，DMA支持的12位ADC，轨到轨比较器，DAC - 国芯论坛-STC全球32位8051爱好者互助交流社区 - STC全球32位8051爱好者互助交流社区 (stcaimcu.com)
