MAX232, MAX3232, MAX485, MAX3485；参考数据手册，参考应用线路;SP232/SP485

神*** · 发表于 2023-9-17 11:38:16

MAX232, MAX3232, MAX485, MAX3485；参考数据手册，参考应用线路
SP232, SP3232, SP485, SP3485；参考数据手册，参考应用线路

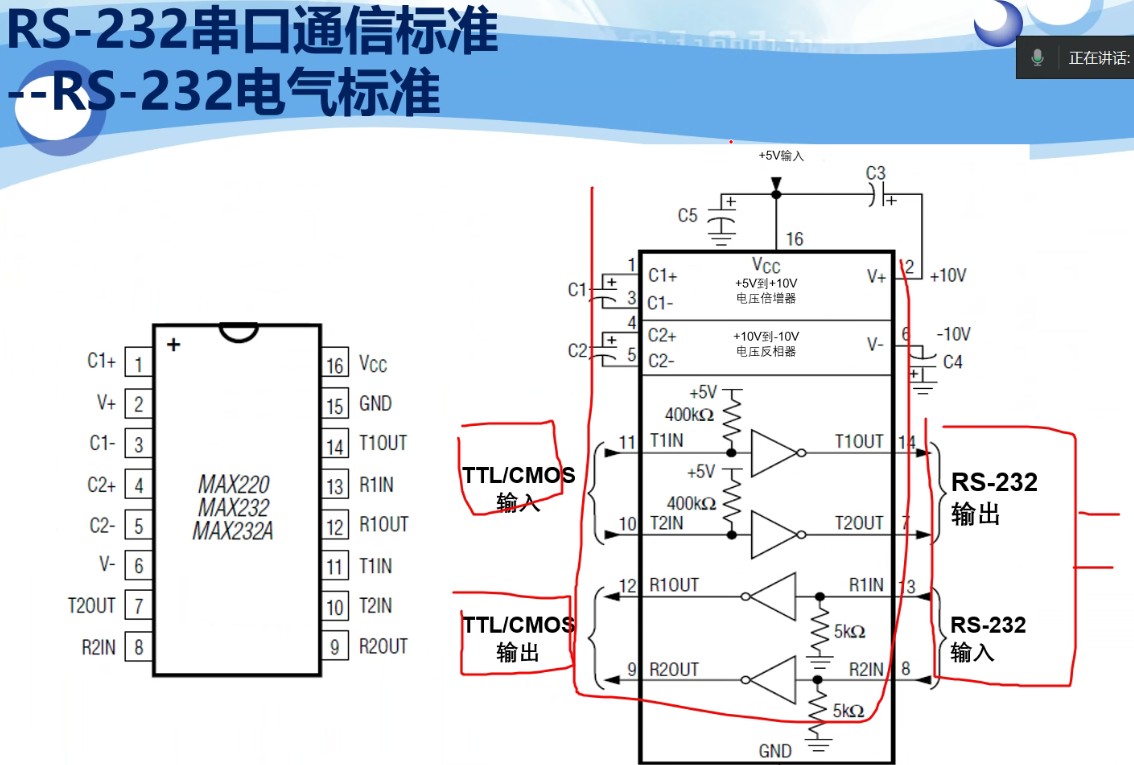

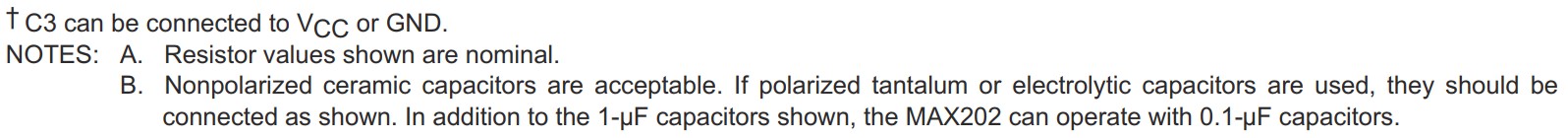

V+外挂的电容的另外一端可以接VCC也可以接GND
===V+外挂的电容的另外一端可以接VCC
===V+外挂的电容的另外一端可以接GND

我的疑问，我估计1995年以前的MAX232的旧数据手册， V+只给了
===V+外挂的电容的另外一端可以接VCC
===V+外挂的电容的另外一端可以接GND
当年的【MAXIM 旧器件手册】没有推荐这个GND选择？

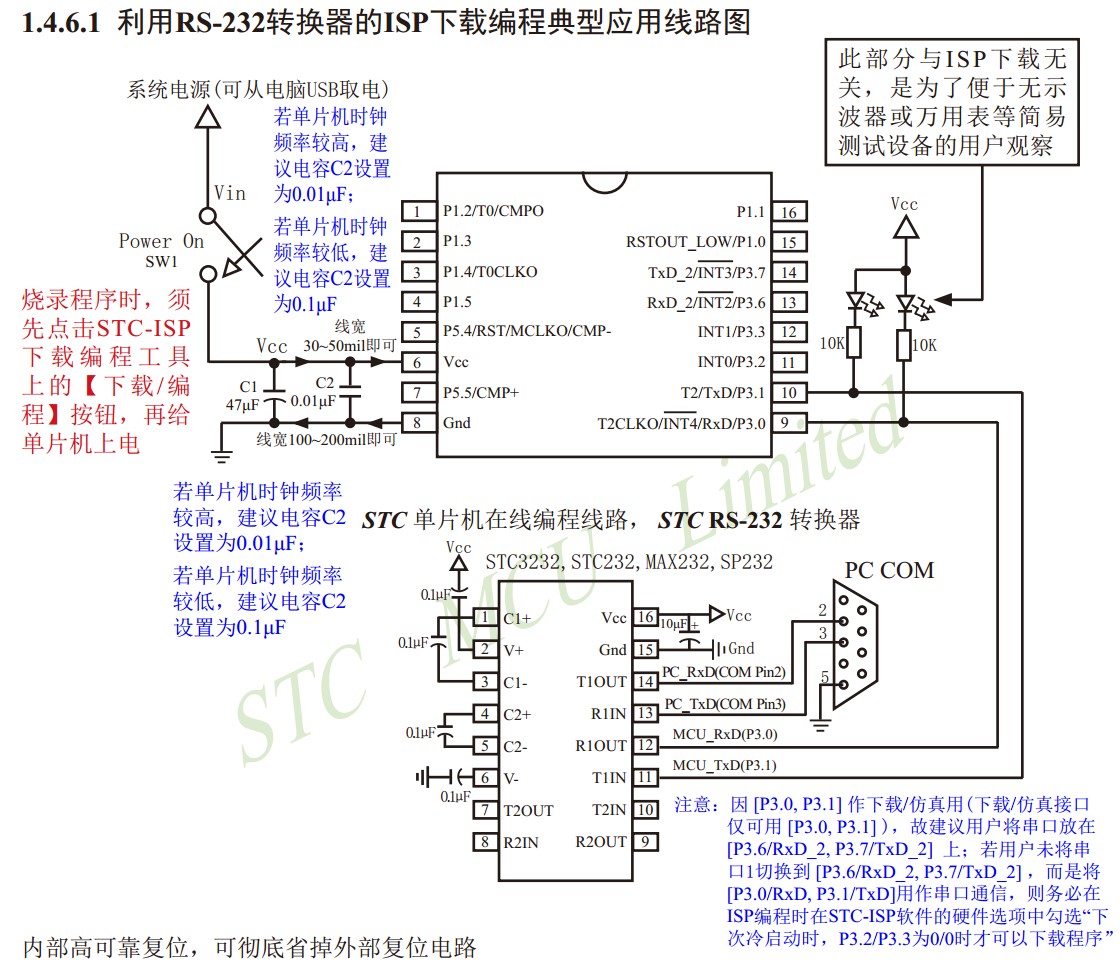

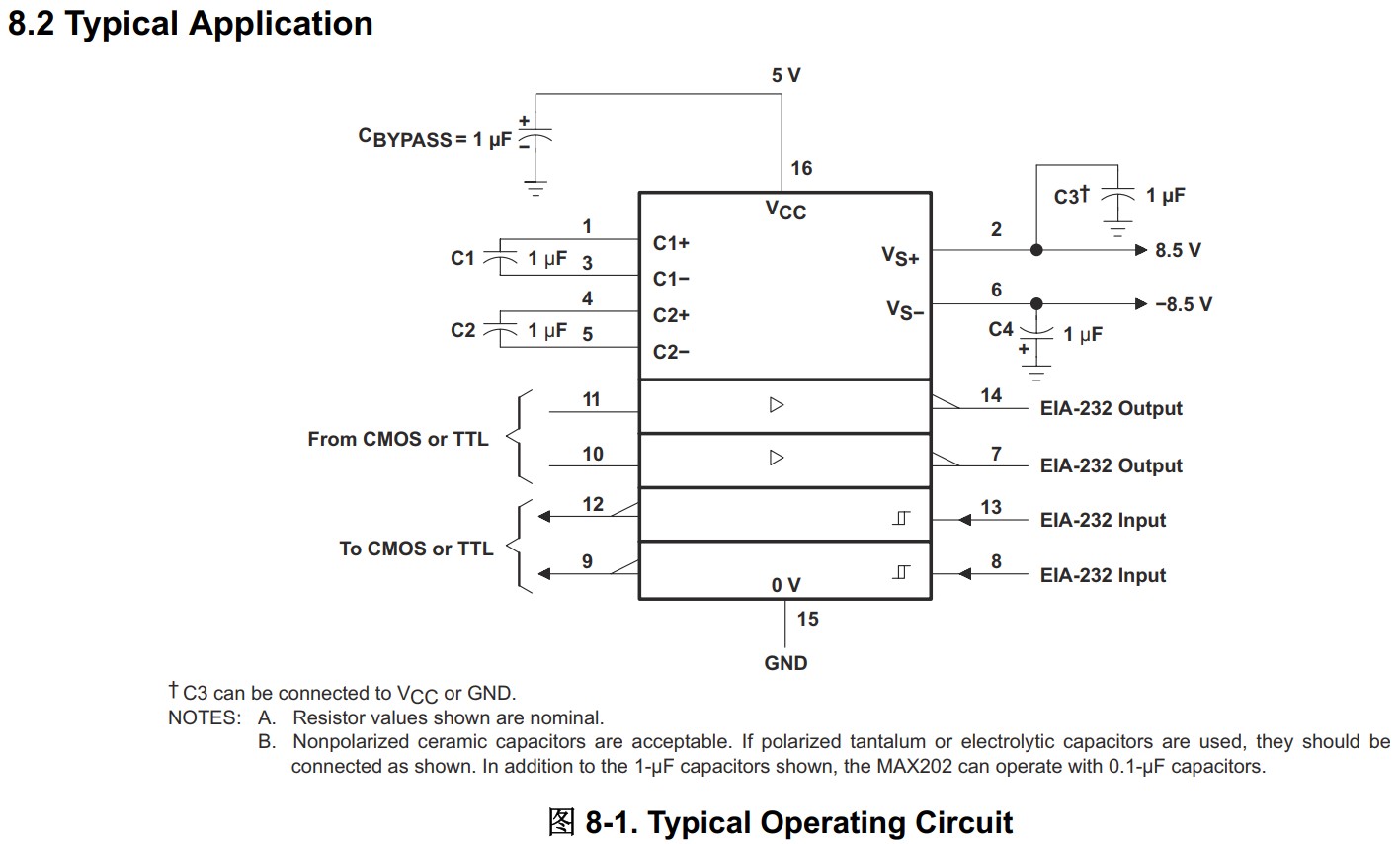

看下图，V+的电容接VCC 绝对可靠

可能是早期的 MAX232推荐 V+的外挂电容接 VCC

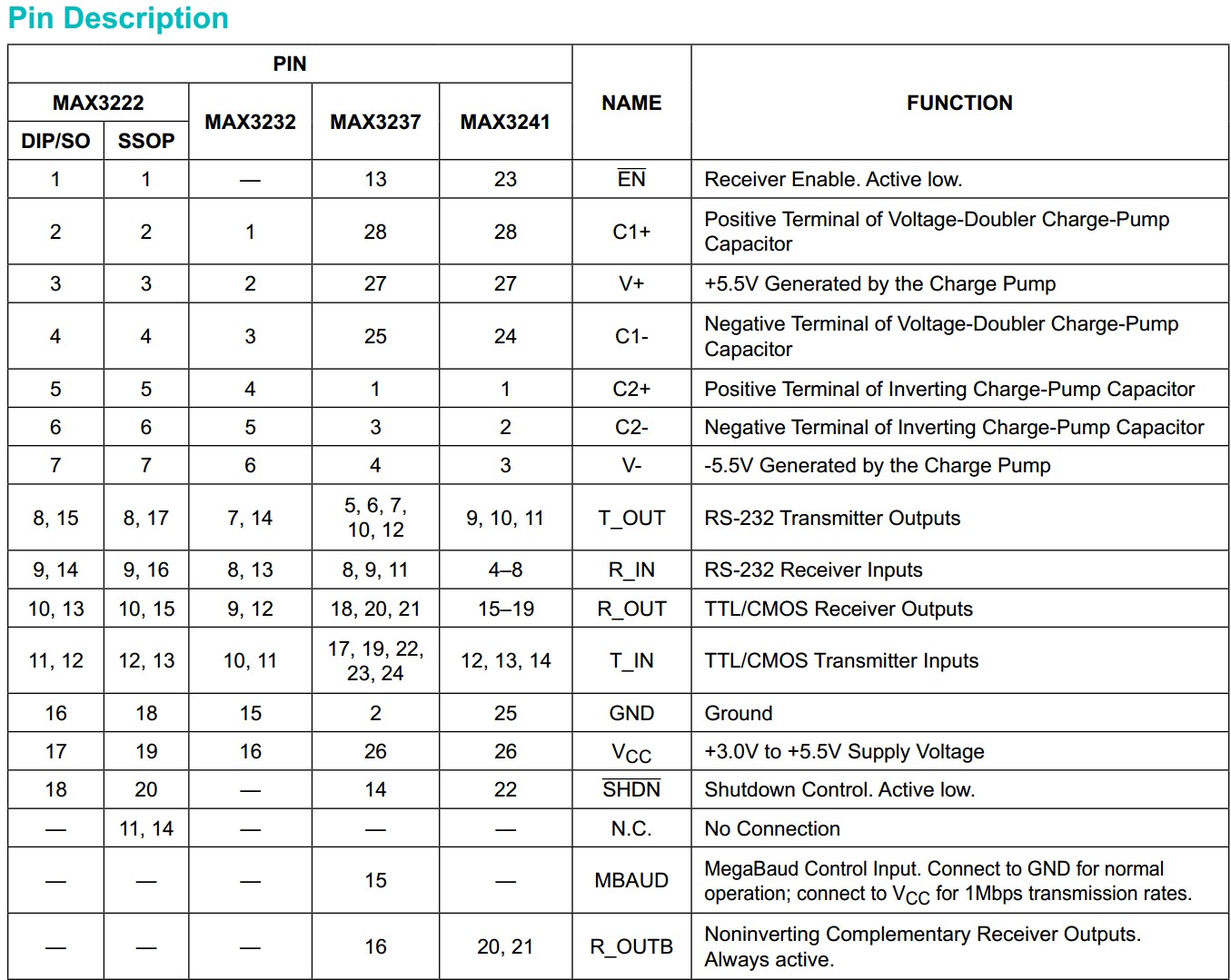

可能是后期的 MAX3232推荐 V+的外挂电容接 GND
==但为了兼容以前的线路，也说明了可以接VCC

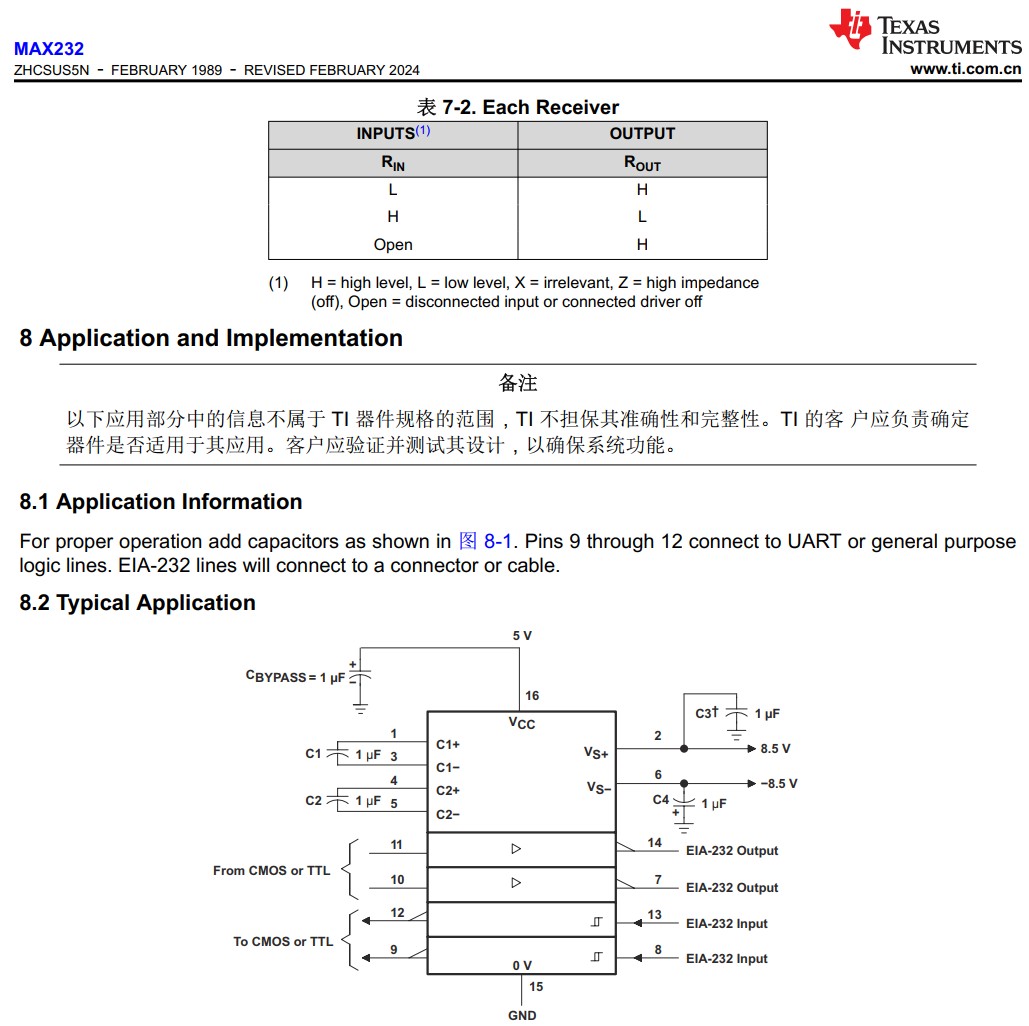

刚又去下了个新的MAX232的资料

神*** · 发表于 2023-9-17 12:50:40

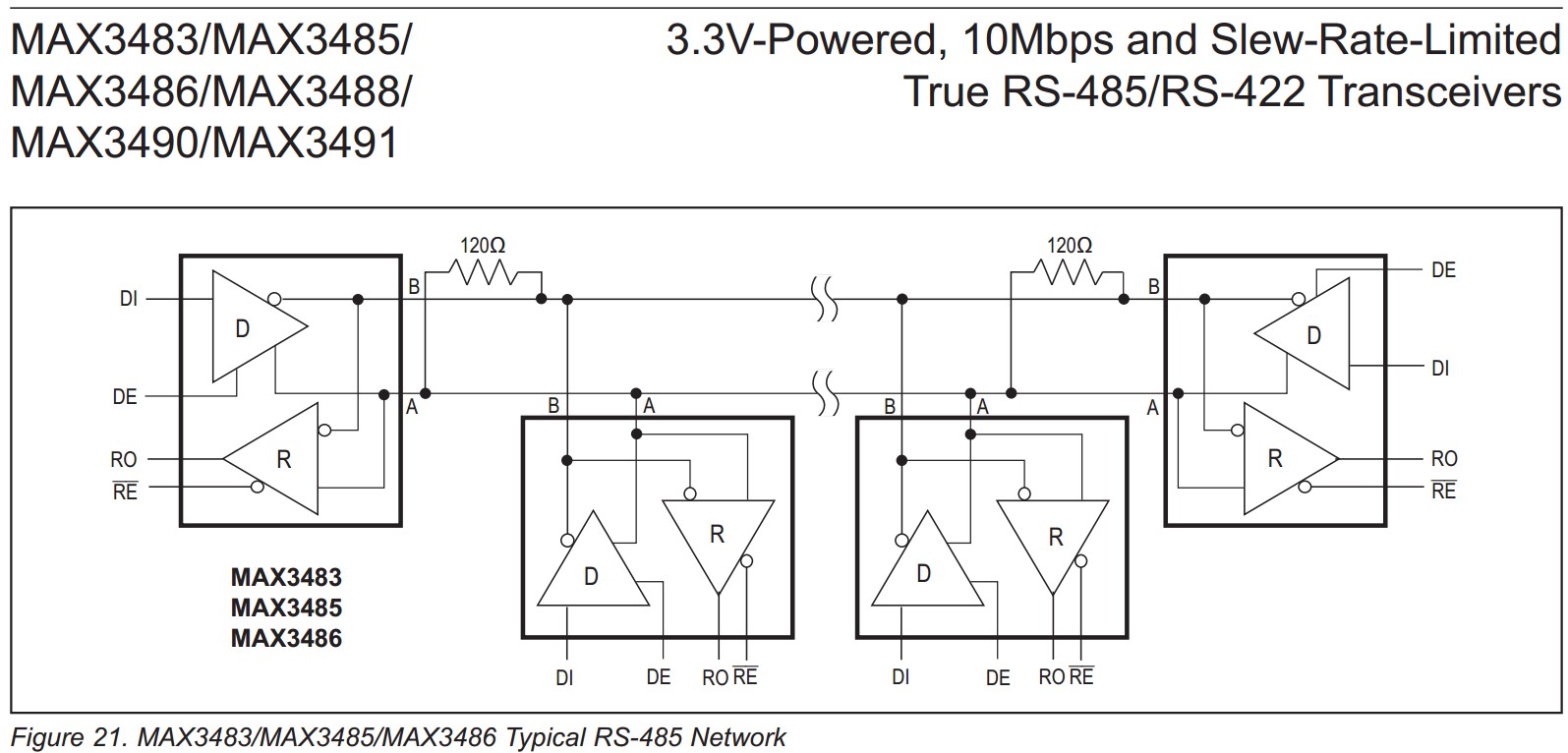

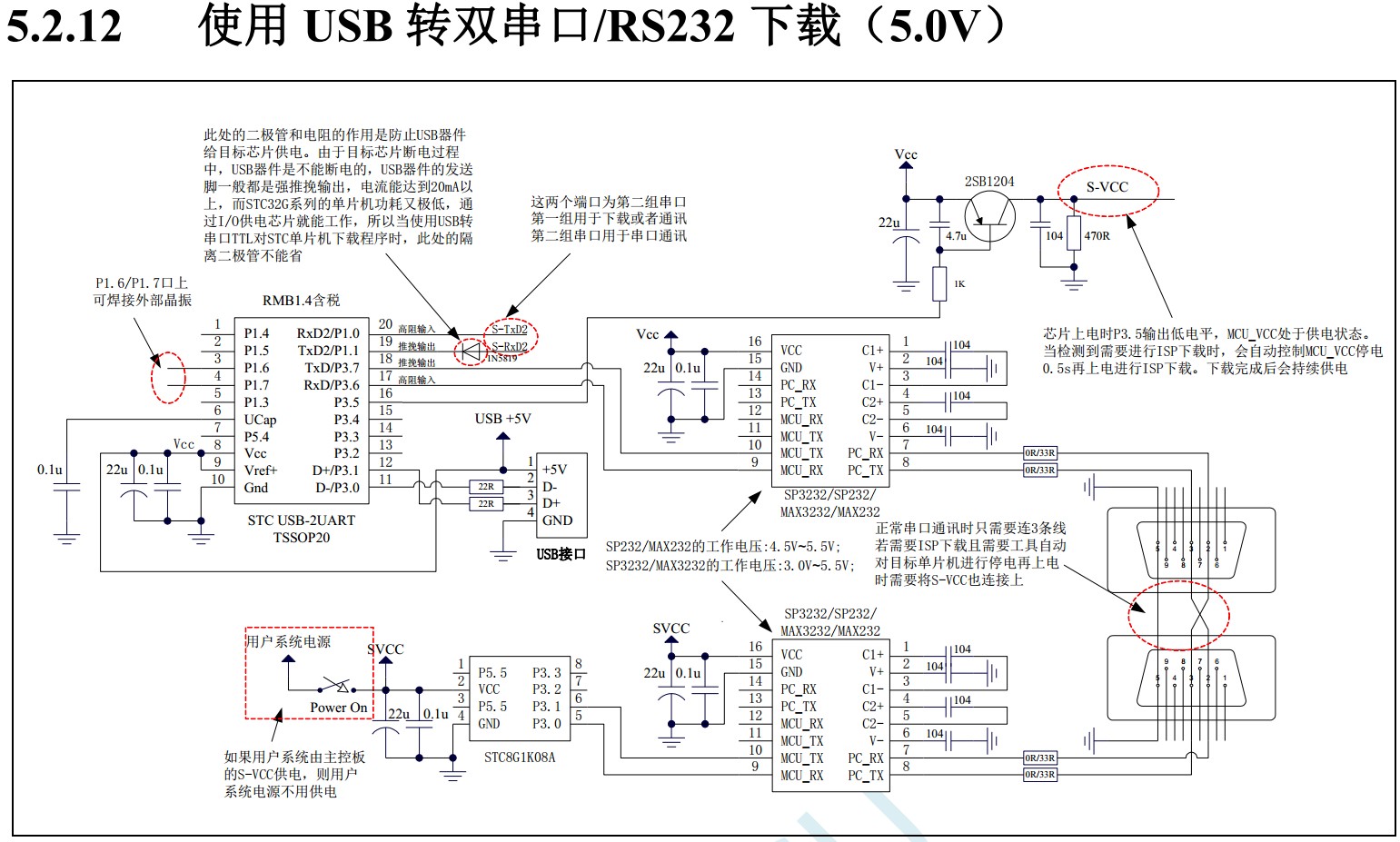

MAX485, SP485; MAX3485, SP3232

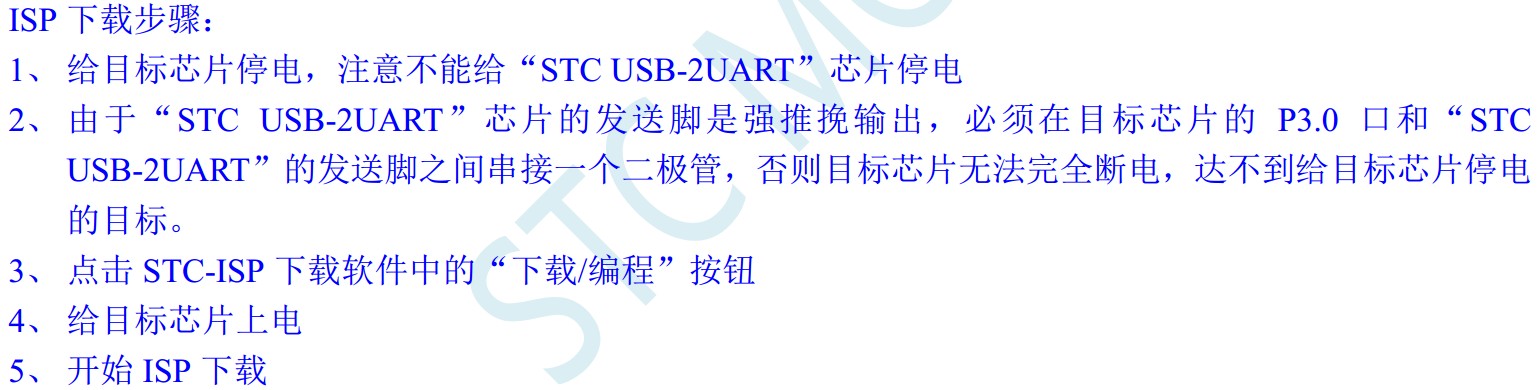

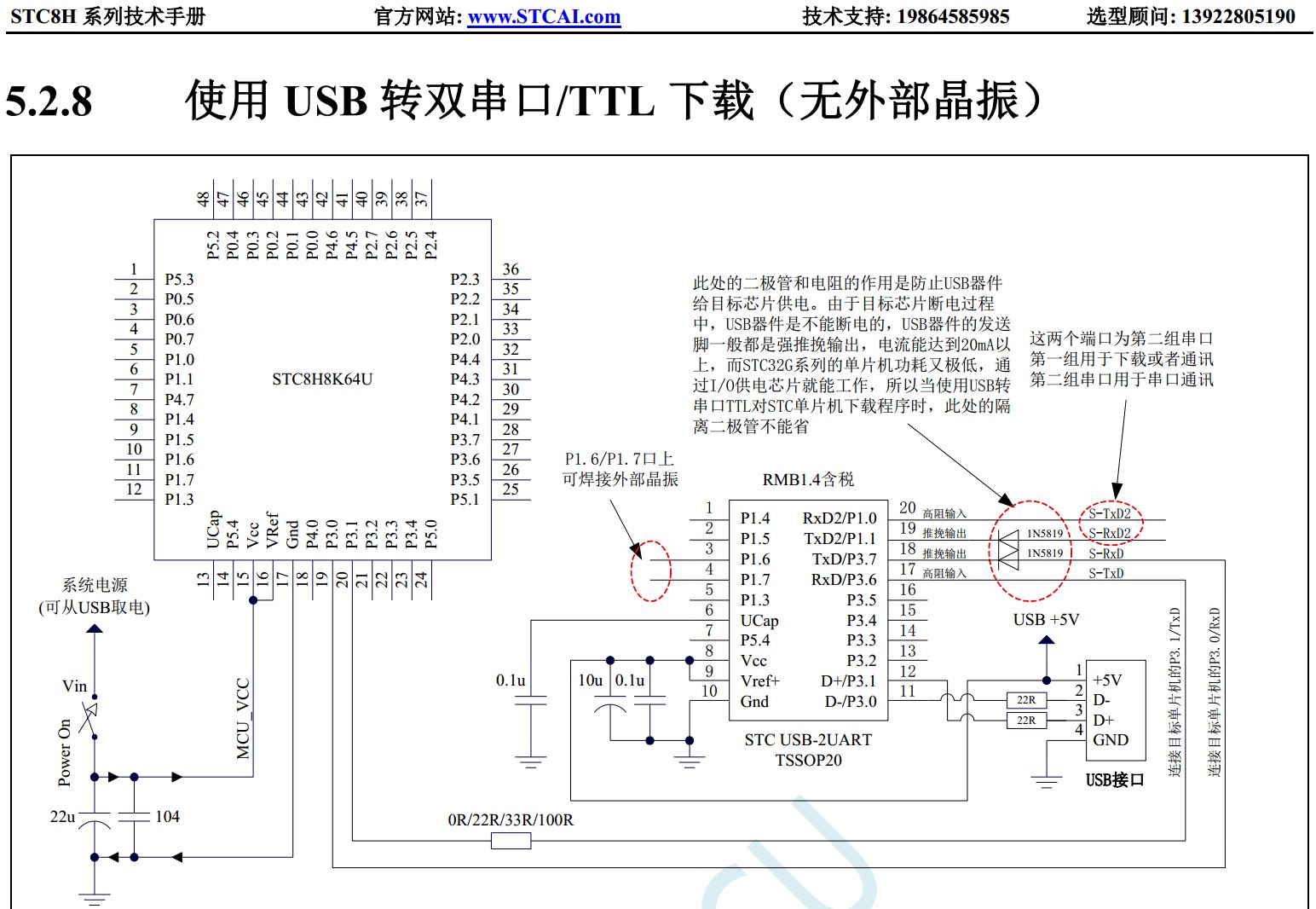

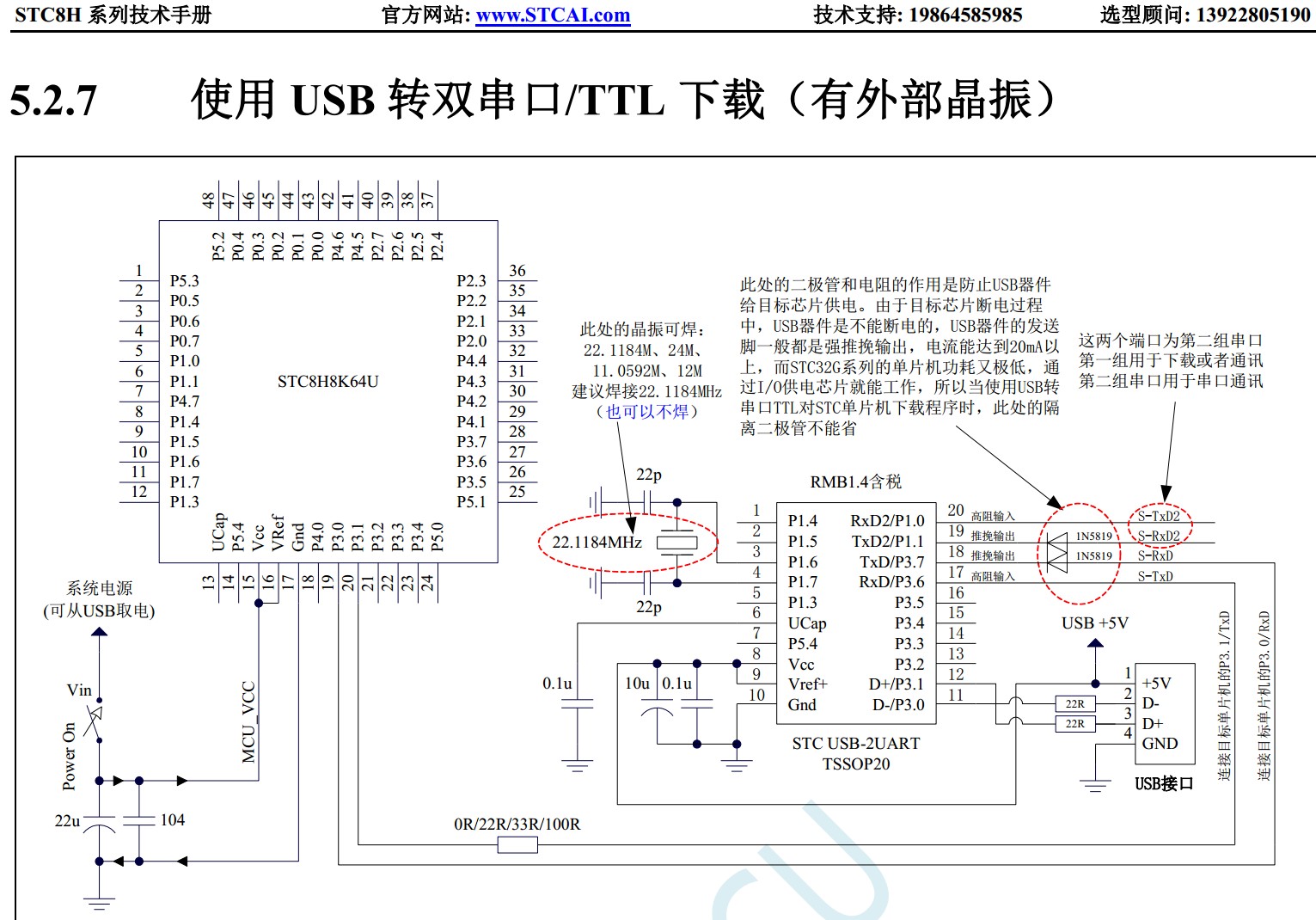

神*** · 发表于 2023-9-17 12:56:30

神*** · 发表于 2023-9-17 12:57:28

神*** · 发表于 2023-9-17 13:01:13

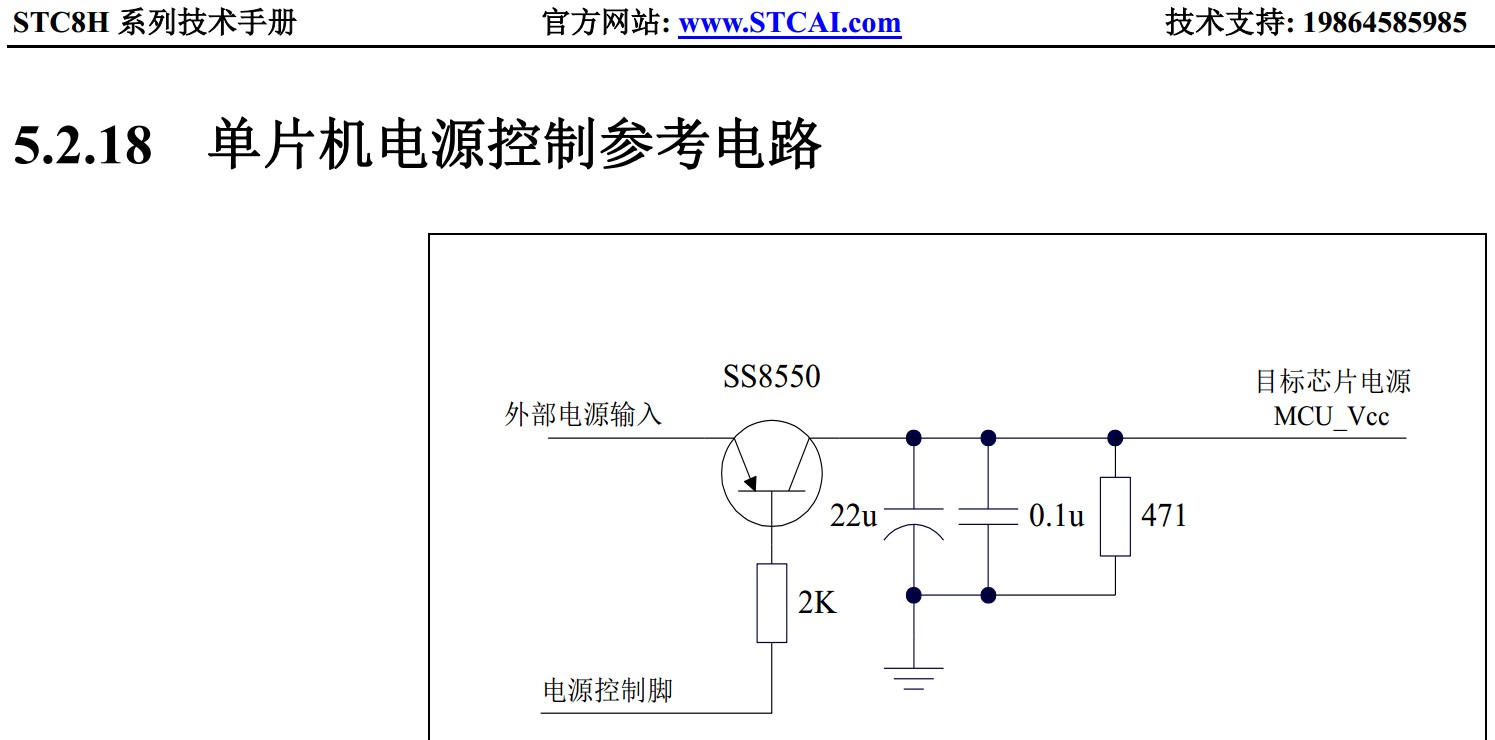

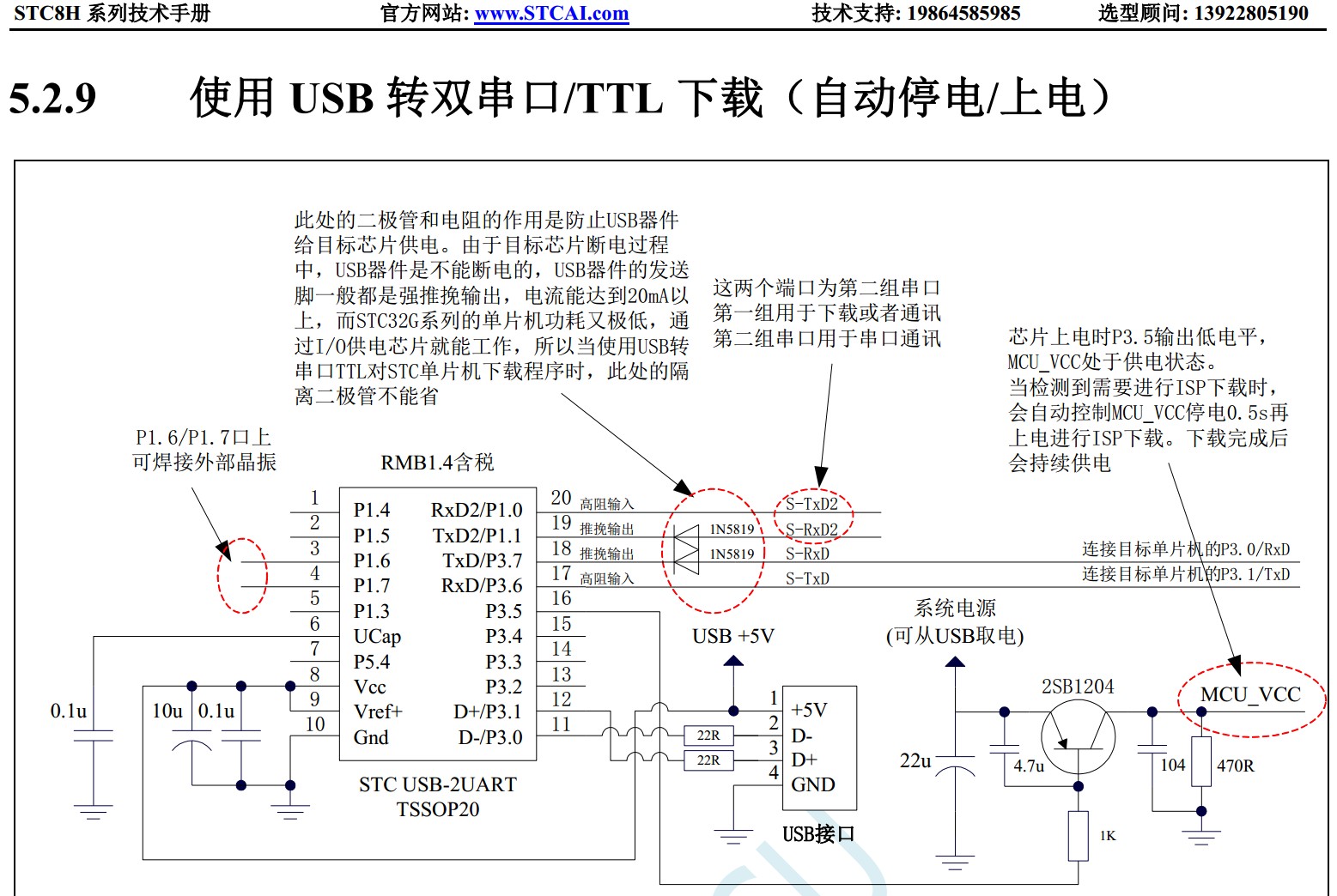

上图的【大功率管，2SB1204】也可以
用下图【廉价的，SS8550】代替，节省成本

神*** · 发表于 2023-9-17 13:05:21

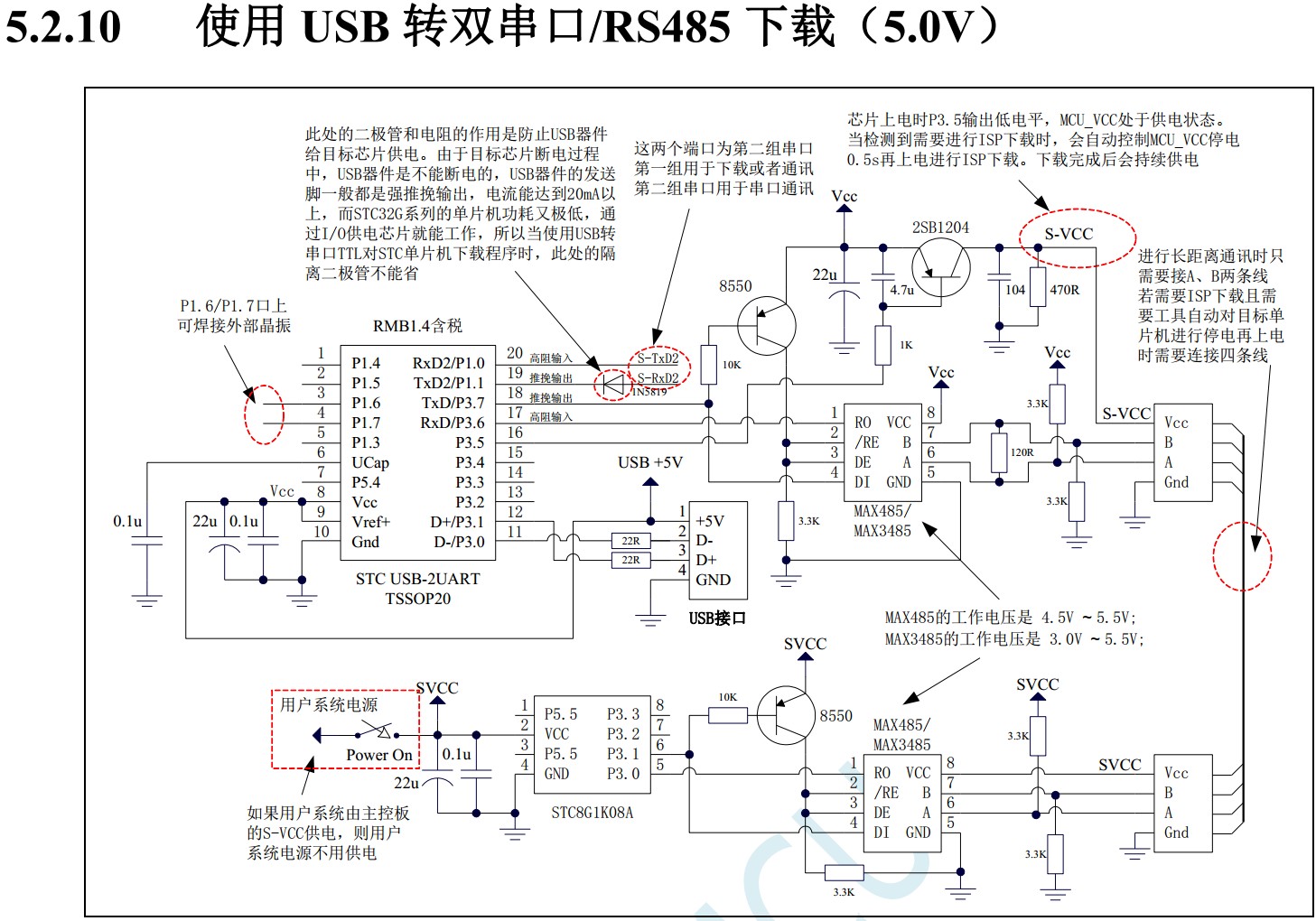

RS485的接收和发送自动切换参考线路

神*** · 发表于 2023-9-17 13:07:43

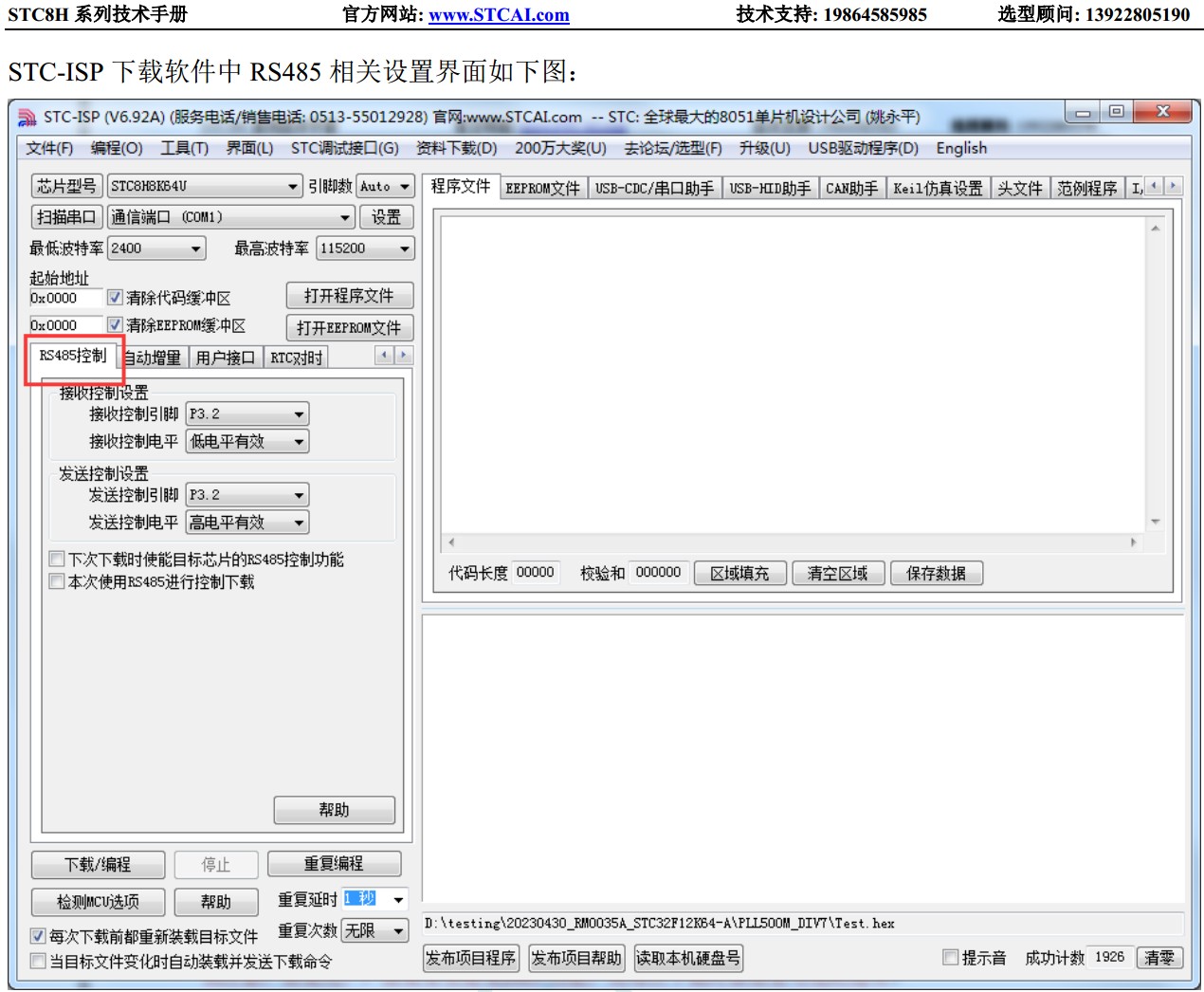

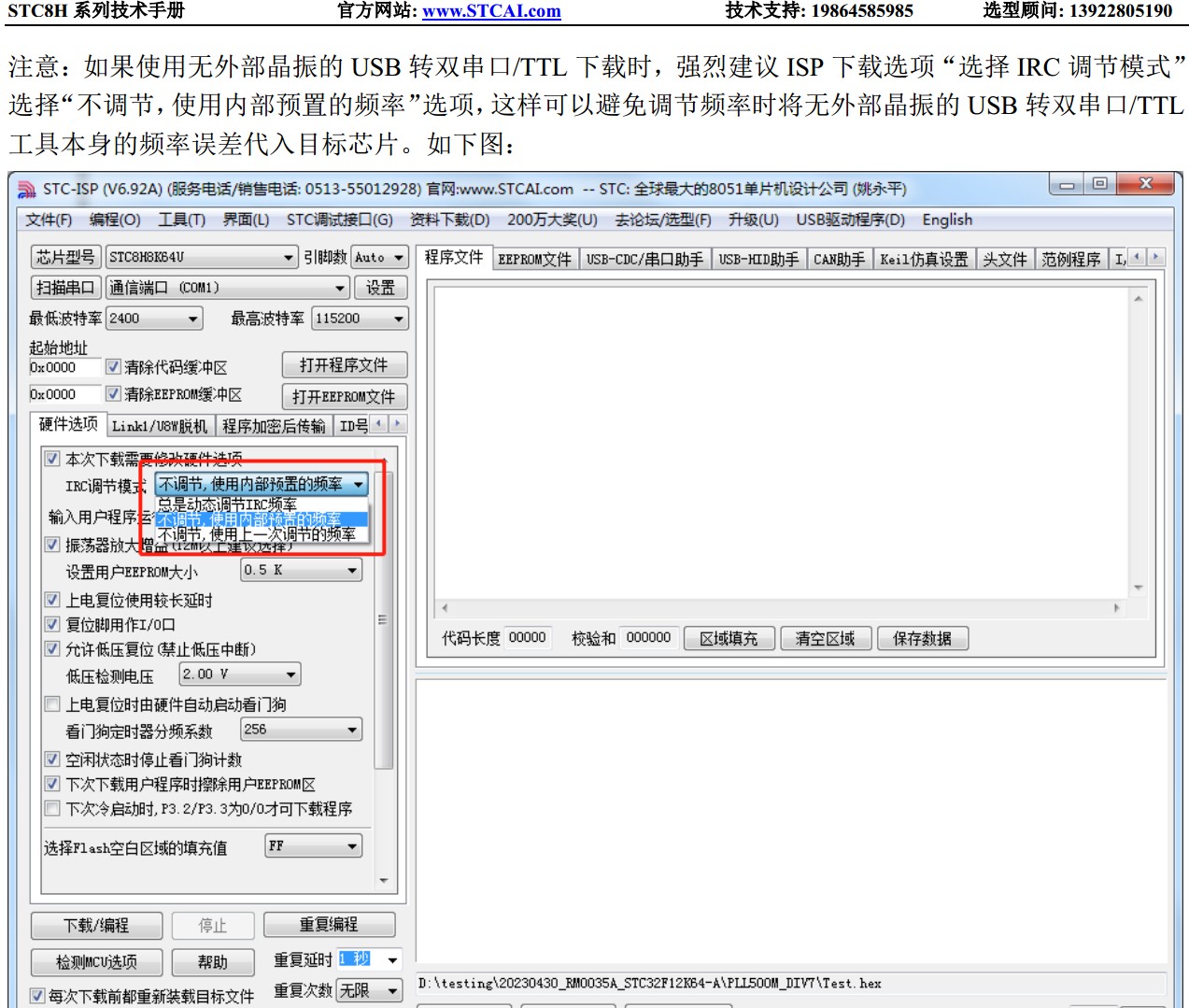

如果用I/O控制接收/发送切换，
需要如下设置，先普通方式烧录下面的参数

神*** · 发表于 2023-9-17 13:09:47

give*** · 发表于 2024-3-5 16:41:32

神*** 发表于 2023-9-17 13:05
RS485的接收和发送自动切换参考线路

请问一下，这两个485的电路的速度最高可以达到多少？200米距离内速度可以到多少？

神*** · 发表于 2024-3-5 16:47:35

要看你用的《RS485芯片的数据手册》里面的描述才能回答
1，将你用的RS485芯片的数据手册发上来
2，将其中速度/距离部分的描述您贴出来大家帮您分析
我英文不行，您将关键点

【你用的《RS485芯片的数据手册》】中速度/距离部分的描述贴出来
我找人翻译下回答您

我映像我95年是搞的 1KM@2400bps, 没看那资料写速度/距离的关系，
英文弱，没去翻这些关键部分
