求助：STC8H4K64TL触摸数值太小 | 已解决

吽***

先上数据

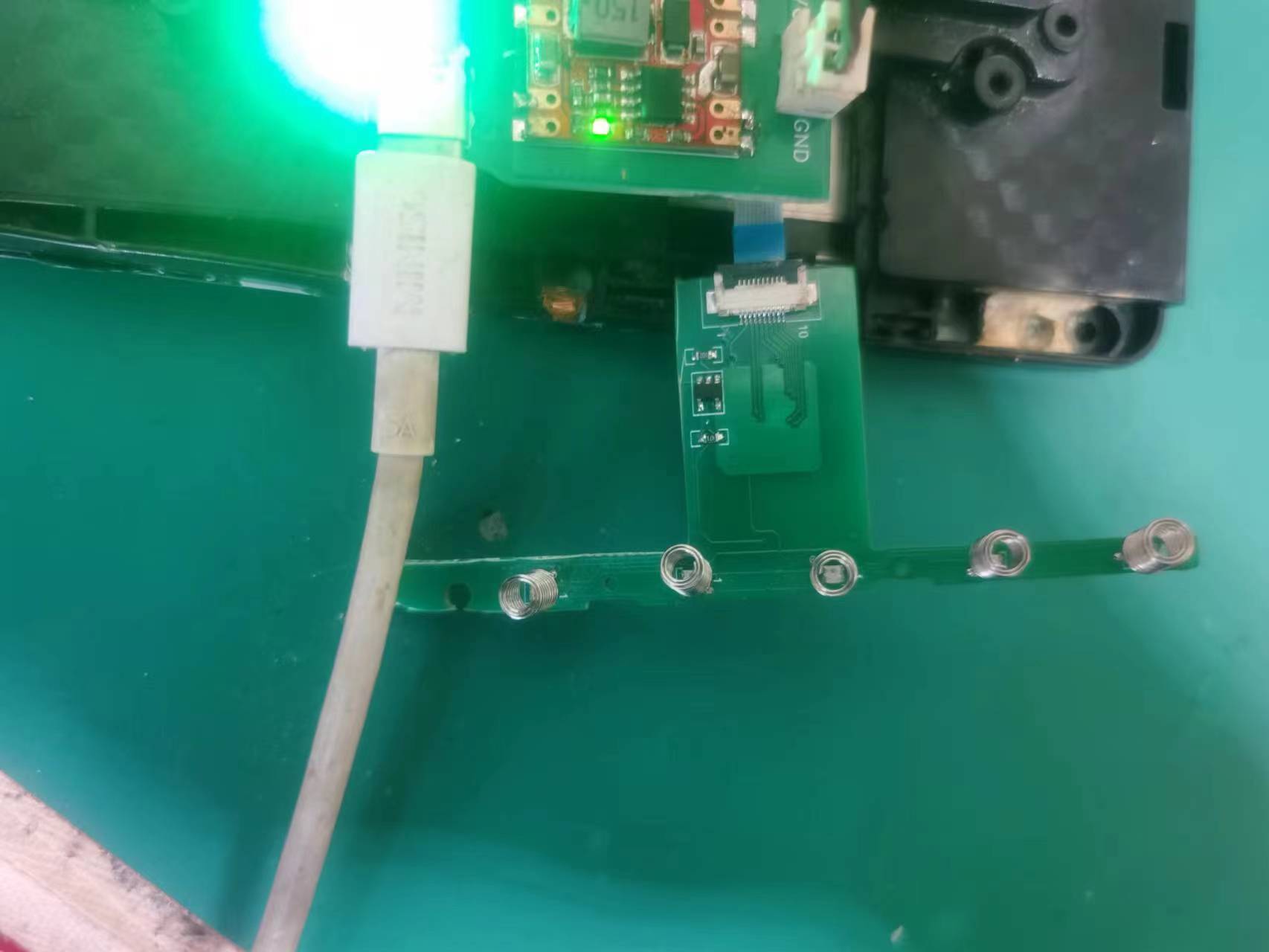

电路板



有关程序（32MHZ，参考电容33NF ）
void TK_ON(void)
{
TSCFG1=0x77;
TSCFG2=0x10;              //触摸按键内部参考电压
TSWUTC=255;      //低压触摸唤醒频率。大于扫描时间。
TSRT=0x00;        //关闭LED分时复用
IE2&=0x7F;
}

void TK_GO(void)
{

unsigned char i;
for(i=1;i<6;i++)
      {
            switch(i)
                         {
               case 1:TSCHEN1=0x08;TSCHEN2=0x00;break; //TK3触摸
               case 2:TSCHEN1=0x20;TSCHEN2=0x00;break; //TK5触摸 0000 1000 并开始扫描
               case 3:TSCHEN1=0x02;TSCHEN2=0x00;break; //TK1触摸 0000 0010 并开始扫描
               case 4:TSCHEN1=0x01;TSCHEN2=0x00;break; //TK0触摸 0010 0000
               case 5:TSCHEN1=0x00;TSCHEN2=0x04;break; //TK10触摸 0010 0000
       }
    TSCTRL=0x80;       //1000 0000  7:触摸开始扫描 6：单次扫描  5：扫描完成后暂停，4：低功耗时钟 3：关闭内部比较器 2：关闭低功耗 [1:0]重复1次
    while(TSIF==0){TSIF=TSSTA2;TSIF=TSIF>>7;}   //TSIF变1，扫描完成否则等待扫描完成
    TSCTRL=0x00;      //关闭触摸
    TSSTA2|=0X80;     //触摸中断清零
    TSIF=0;           //扫描完成标志清零
    switch(i)                   //通过i判断扫描的是哪个触摸按键
                {
/***************************************************************************************************************************/
                        case 1:{TK_DAT=TSDAT;TK_DATNH=TSDATH;TK_DATNL=TSDATL;
                                         AURT_1(0XFA);AURT_1(TK_DATNH);AURT_1(TK_DATNL);      //串口分别输出高低数据
                 TSTH03=TK_DAT;
                                   TK_DAT=0x0000;break;}
                        case 2:{TK_DAT=TSDAT;TK_DATNH=TSDATH;TK_DATNL=TSDATL;
                                         AURT_1(0XFB);AURT_1(TK_DATNH);AURT_1(TK_DATNL);
                 TSTH05=TK_DAT;
                                   TK_DAT=0x0000;break;}
                        case 3:{TK_DAT=TSDAT;TK_DATNH=TSDATH;TK_DATNL=TSDATL;
                                         AURT_1(0XFC);AURT_1(TK_DATNH);AURT_1(TK_DATNL);
                 TSTH01=TK_DAT;
                                   TK_DAT=0x0000;break;}
                        case 4:{TK_DAT=TSDAT;TK_DATNH=TSDATH;TK_DATNL=TSDATL;
                                         AURT_1(0XFD);AURT_1(TK_DATNH);AURT_1(TK_DATNL);
                 TSTH00=TK_DAT;
                                   TK_DAT=0x0000;break;}
                        case 5:{TK_DAT=TSDAT;TK_DATNH=TSDATH;TK_DATNL=TSDATL;
                                         AURT_1(0XFE);AURT_1(TK_DATNH);AURT_1(TK_DATNL);
                 TSTH10=TK_DAT;
                                   TK_DAT=0x0000;break;}

                        }

                }

        }

电子DI***

手指直接触摸弹簧的话，不按下和按下的数值差多少呢?

吽***

电子DI*** 发表于 2023-9-18 08:37
手指直接触摸弹簧的话，不按下和按下的数值差多少呢?

TK03: 触摸前00 0B 触摸后00 07
TK05: 触摸前00 0D 触摸后00 0A
TK01: 触摸前00 0C 触摸后00 09
TK00: 触摸前00 0C 触摸后00 09
TK05: 触摸前00 0D 触摸后00 0A
TK10：触摸前00 0D 触摸后00 0B

zgrfo***

电子DIY小家 发表于 2023-9-18 08:37
手指直接触摸弹簧的话，不按下和按下的数值差多少呢?

我的直接触摸差一万多，但是隔3mm就差1000，加了电容，10-20-30nf都试了，没有明显的变大。

电子DI***

zgrfo*** 发表于 2023-9-18 23:06
我的直接触摸差一万多，但是隔3mm就差1000，加了电容，10-20-30nf都试了，没有明显的变大。 ...

隔3mm？这个是弹簧上面加了个3mm的面板吗？这种需要弹簧的顶面增大呀，你这个顶面太小了

吽***

问题解决了，是Tcap虚焊

神***

感谢分享心路历程

STCW***

请问一下 触摸可以探测到3毫米的塑料面板吗？TAP电容如何选择？

神***

5mm厚有机玻璃
