DMA_LCM遇到难题

alan***

用STC32G128K的DMA_LCM功能做了个16扫LED模组控制板，结果显示始终错误。
这是初始化：



        line = 0;
        LCMIFCFG = 0x01;
        LCMIFCFG2 = 0x00;
        LCMIFCR = 0x85;
        LCMIFSTA = 0;

        DMA_LCM_CFG = 0x80;
        DMA_LCM_TXAL = 0x00;
        DMA_LCM_TXAH = 0x00;
        DMA_LCM_AMT = 0x7f;
        DMA_LCM_AMTH = 0x00;
        DMA_LCM_STA = 0x00;
        DMA_LCM_CR = 0xa0;
中断程序：

unsigned char volatile edata line;
unsigned char volatile xdata led[2048] _at_ 0;
void my_fun_interrupt_dma_lcm(void) interrupt 58
{
        register unsigned int t;

        LEDF2 = 1;                                                                                // LAT
        my_fun_public_delay();                                                        // 极小延时
        LEDF2 = 0;
        line++;
        line &= 0x0f;
        P0 = line;
        t = 128 * line;
        DMA_LCM_STA = 0x00;
        DMA_LCM_AMTH = 0x00;
        DMA_LCM_AMT = 128 - 1;
        DMA_LCM_TXAL = t % 256;
        DMA_LCM_TXAH = t / 256;
        DMA_LCM_CR = 0xa0;
}

XDATA区域没有经过初始化，理论上应该显示RAM的随机数，直接读取如下：

B3D6C1CE914A75248420371BEB72B1D09AA928A947E2790A252DA00AEA8C5D0E

结果显示无比整齐：


请教程序哪里有错？
顺表吐槽下XDATA太小了，只能接8块模组，而且用DMA_SPI读写字库都没地方了。

乘风***

建议将xdata的DMA缓冲区初始化一下看看效果，例如写入0,1,2,3...

alan***

试验过，应该不是单片机的问题，是外围电路出现稀奇古怪的毛病，正打算删除所有外围电路做块板子再试试。

alan***

研究了半个月终于发现原因：这种模组不是HC595做的，因为不需要调节亮度，就把OE一直开着，
这样不行，需要在LAT锁存信号后面再给OE发一个任意宽度脉冲就行了，为啥会搞成这样就不知道了。
中断里加上：
LEDOE = 1;
_nop_();
LEDOE = 0;
保存留个纪念。

alan***

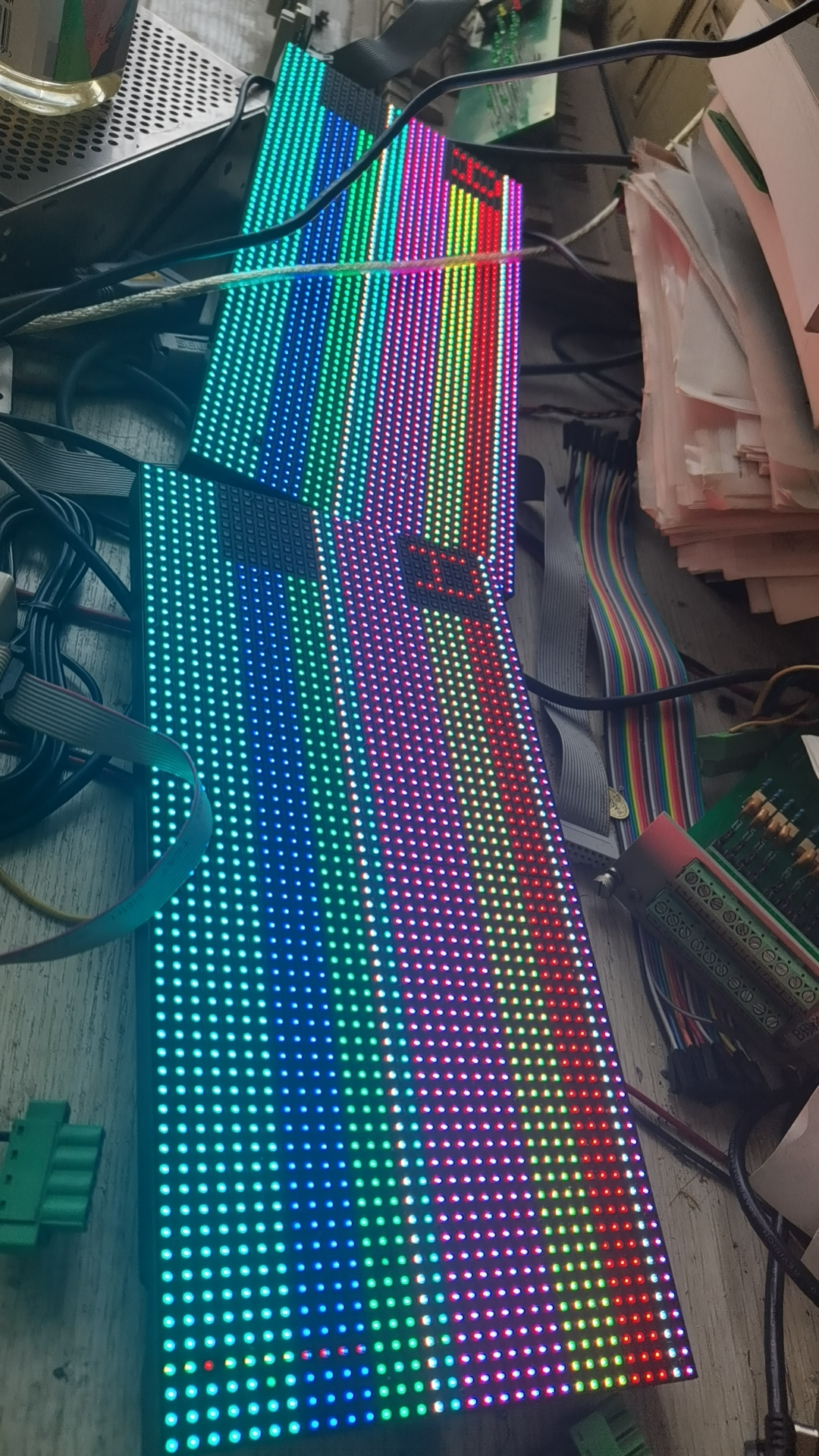

又发现问题：似乎在6800模式下E信号会发2次，结果变成下面这样：



8080模式下正常：


初始化如下：
MY_FUN_LED_COLOR_X_LIMIT = 64


        for (i = (MY_FUN_LED_COLOR_X_LIMIT *  0); i< (MY_FUN_LED_COLOR_X_LIMIT *  1); i++) led = 0x77;
        for (i = (MY_FUN_LED_COLOR_X_LIMIT *  1); i< (MY_FUN_LED_COLOR_X_LIMIT *  4); i++) led = 0x21;
        for (i = (MY_FUN_LED_COLOR_X_LIMIT *  4); i< (MY_FUN_LED_COLOR_X_LIMIT *  8); i++) led = 0x43;
        for (i = (MY_FUN_LED_COLOR_X_LIMIT *  8); i< (MY_FUN_LED_COLOR_X_LIMIT * 16); i++) led = 0x65;

应该白色在第1行和第17行，结果多出一行。

alan***

又有空继续研究，这次用纯软件扫描，结果成了楼梯样子，不懂！







zzz.rar (46.58 KB, 下载次数: 51)

2023-12-14 16:41 上传

点击文件名下载附件

Schematic Prints.pdf (76.36 KB, 下载次数: 52)

2023-12-14 16:43 上传

点击文件名下载附件

LAO***

ICN2037 是 16 路双缓存恒流输出 LED 驱动,  其 驱动 和 595单缓存输出 略有不同, 楼主的错位情况, 明显 是 ICN2037 从第一缓冲区 转存 到 第二缓冲区, 不同步所引起的 (部分转存成功).


ICN2037_16 路双缓存恒流输出 LED 驱动芯片.pdf (750.07 KB, 下载次数: 54)

2023-12-14 18:14 上传

点击文件名下载附件

LAO***

ICN2037 请仔细拜读一下, 别想当然的 用 595 那一套,

相信楼主离成功不远了

alan***

谢谢指点，用硬件DMA_LCM失败，这次用软件模拟发送，肯定某处有一点点错误，始终想不到哪里有问题，先把软件的搞清楚了再去研究DMA的




void refresh(void)
{
        register unsigned char x;

        line++;
//        line = 0;
        line &= 0x0f;
        P0 = line;
        for(x = 0; x < MY_FUN_LED_COLOR_X_LIMIT; x++)
        {
                P2 = led[MY_FUN_LED_COLOR_X_LIMIT * line + x];                // Data
//                P2 = 0x72;                                                                                        // Data
                LEDCLK = 1;
                _nop_();
                LEDCLK = 0;
        }
        my_fun_public_delay();                                                        // 极小延时
        LEDLAT = 1;                                                                                // LAT
        my_fun_public_delay();                                                        // 极小延时
        LEDLAT = 0;                                                                                // LAT
        my_fun_public_delay();                                                        // 极小延时
        LEDOE = 1;                                                                                // OE
        my_fun_public_delay();                                                        // 极小延时
        LEDOE = 0;                                                                                // OE
}



这段程序必须最少有2行才能看见，只显示一行的话整个屏是黑的


真看不出时序和这段程序哪里错了。。。

alan***

又做了些试验，错位先不管，用软件扫描是这样的：


用DMA_LCM, 8080模式是这样的：


比正常胖了一倍，前面还以为DMA多发了一个脉冲。
6800模式是这样的：

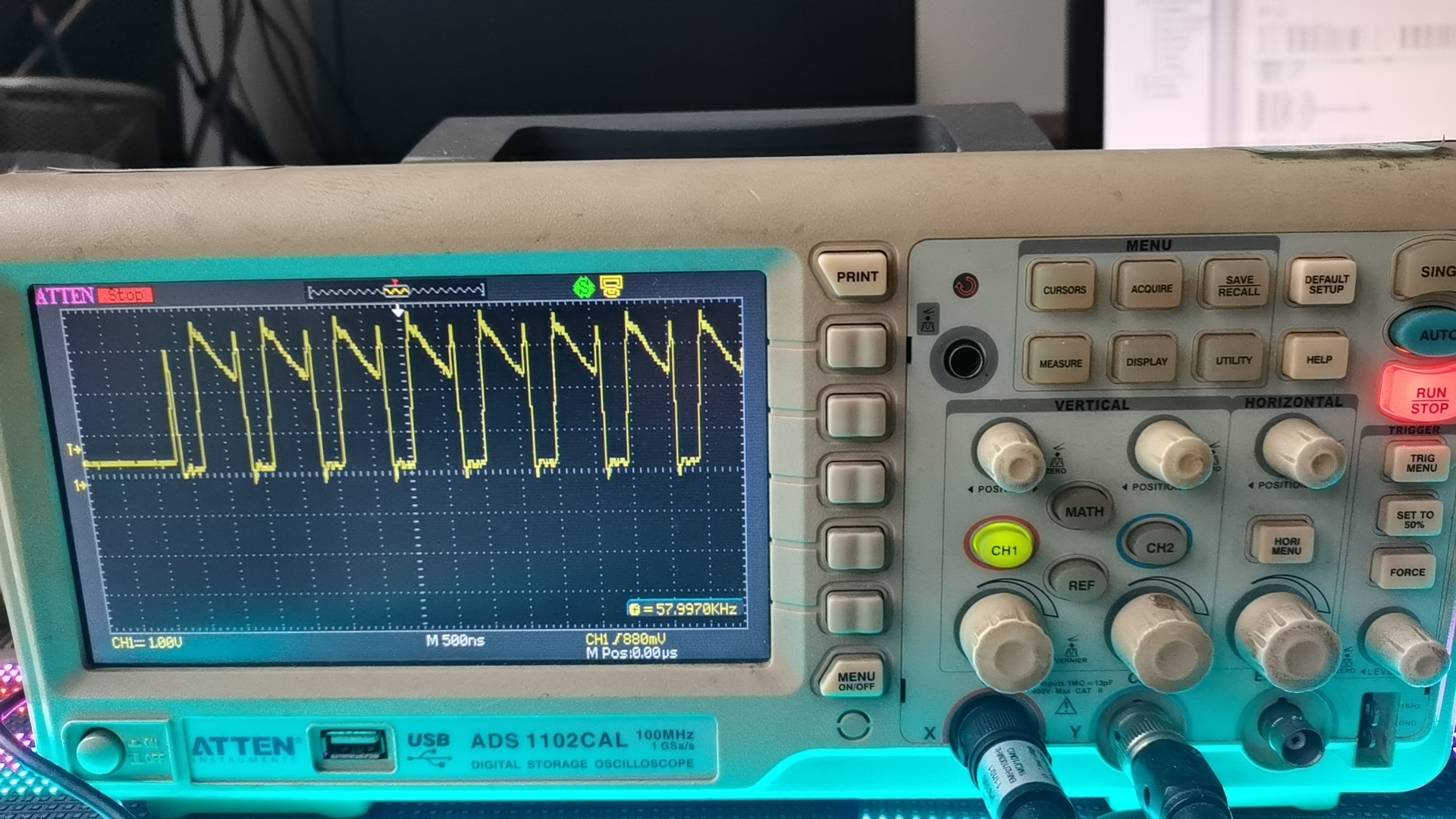

找出古老的示波器看clk信号：




最后张是软件扫描的，前2张一张对应8080，一张对应6800。
