用低电平导通电路点亮LED灯，无特殊理由，不要用强推挽的高电平点亮LED灯

神*** · 发表于 2023-9-12 13:07:42

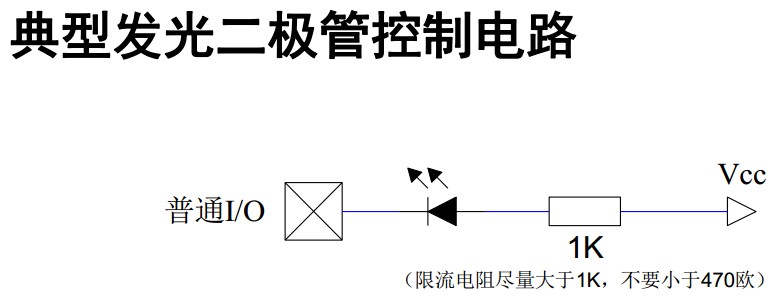

LED发光二极管，用低电平导通电路点亮LED灯；
下面这个演示电路，
===高阻输入，
===开漏对外默认锁存高/就是高阻输入，
===弱上拉/准双向口的对外高
就不会上电时发光二级管LED灯乱亮

神*** · 发表于 2023-10-30 07:57:48

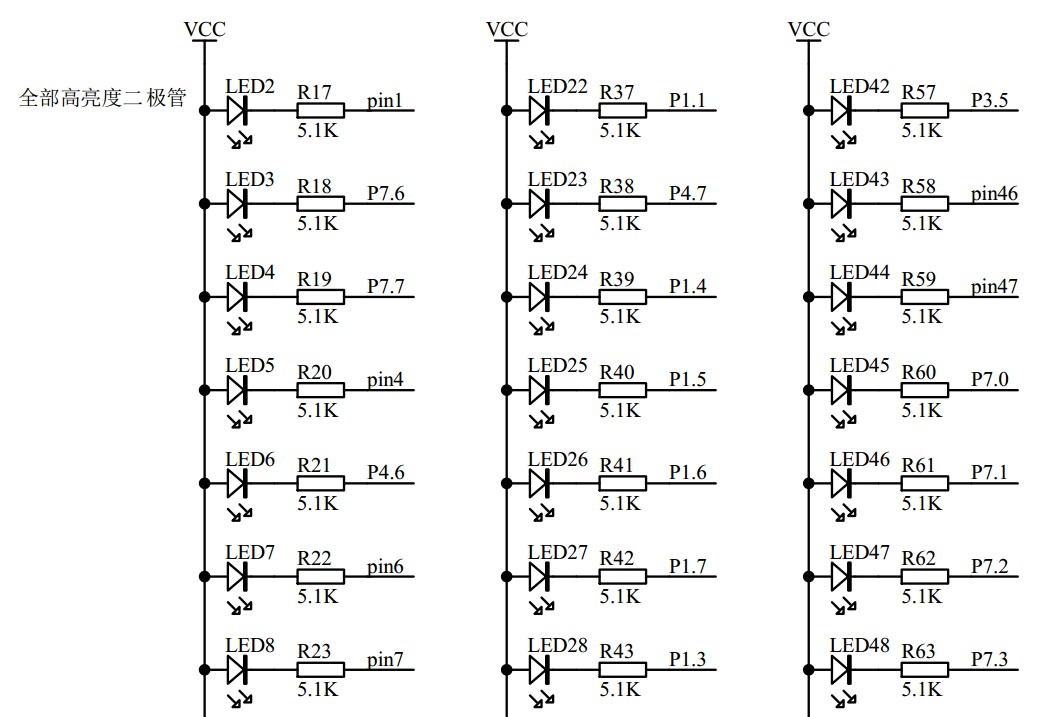

无特殊理由，点灯用如下低导通电路

可以用准双向口的低导通，高输出关闭
可以用开漏口的低导通，高输出关闭
可以用强推挽口的低导通，高输出关闭

无特殊理由，点灯不要用如下强推挽的高导通电路，
否则我会判他不动脑筋

这种点灯是超级不好的电路

神*** · 发表于 2023-10-30 08:02:05

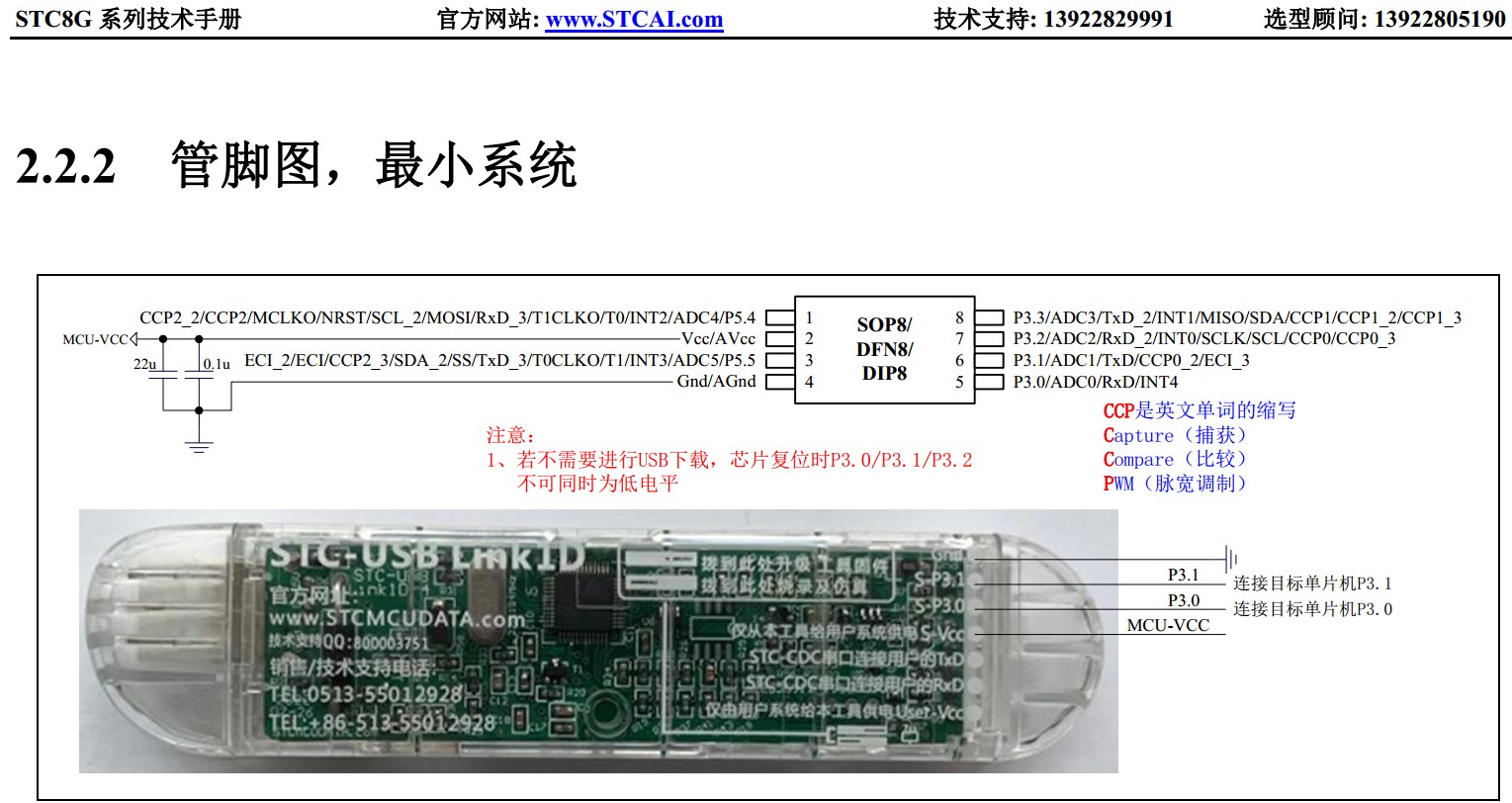

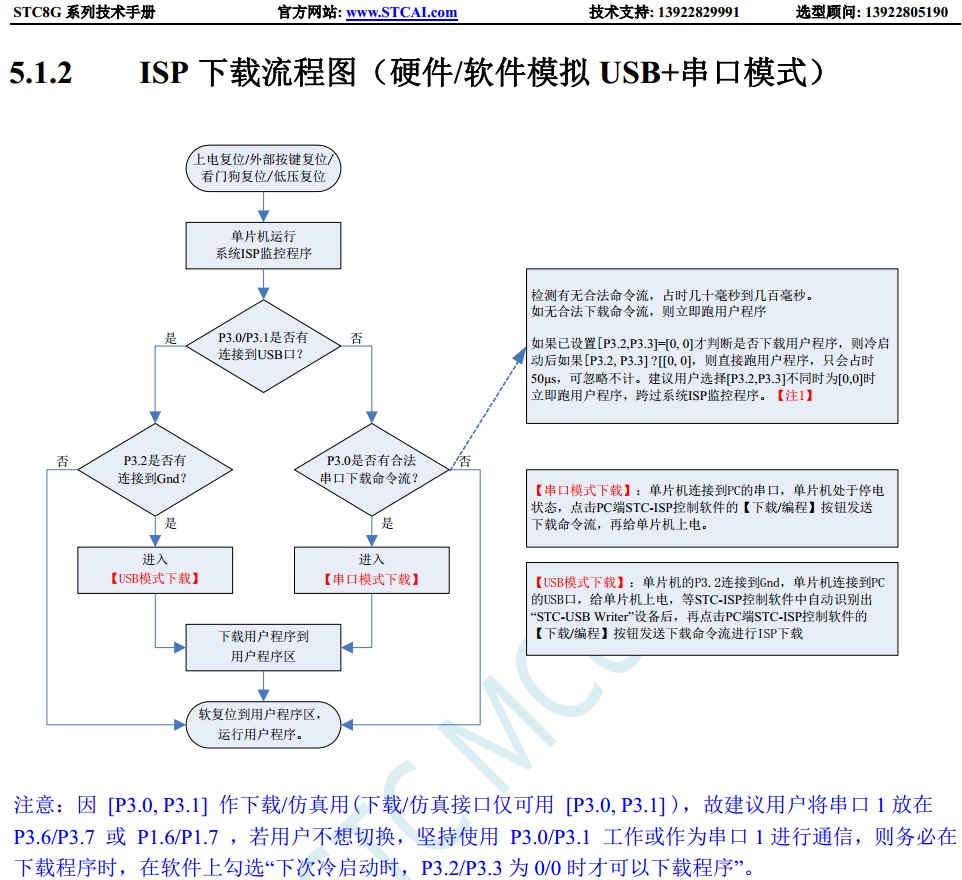

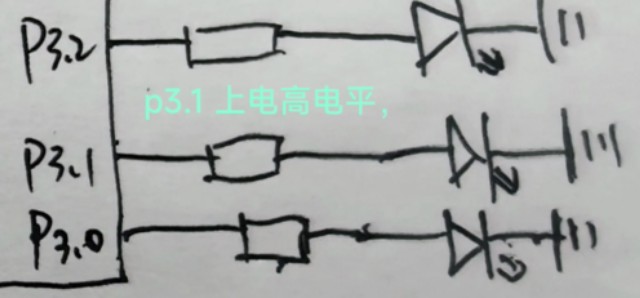

一初学者极端案例如下图：

如果某次上电后：
某个特殊个体的MCU认为，P3.0/P3.1/P3.2外部输入都是0
===会进入软件模拟USB下载模式，会一直在那等待USB下载
而大部分情况下，又不会都认为是低电平
===问题很隐蔽

神*** · 发表于 2023-10-30 08:07:20

fjst*** · 发表于 2023-11-1 09:03:39

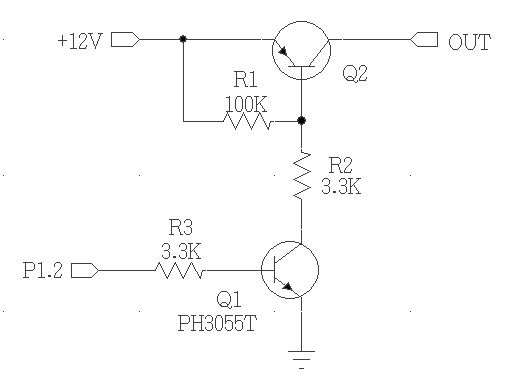

老板，问下如图的控制线路可以用？

神*** · 发表于 2023-11-1 15:19:23

1个低速的光耦才RMB0.11
下图的 Binx【Bin1 ~ Bin10】，你可以1个电阻去12V, 都简单
为何用到处都是坑的电路


fjst*** · 发表于 2023-11-1 16:01:50

神*** 发表于 2023-11-1 15:19
1个低速的光耦才RMB0.11
下图的 Binx【Bin1 ~ Bin10】，你可以1个电阻去12V, 都简单
为何用到处都是坑的电 ...

老板你这个价格稍高，占板位置也稍大，特别高度高，电路我查817手册只能到10mA，有时有点不够才从这个光耦改了成三极管的

神*** · 发表于 2023-11-1 16:08:57

控制高压用这个电路好，简洁，无坑
=============================
下图可以控制给共地的其他需要【高压输入】的数字/模拟电路供电

根据负载的电流需求调整 R3的大小

JackL*** · 发表于 2023-12-1 09:45:56

向高手学习

hhh*** · 发表于 2023-12-9 16:42:34

请问楼主5.1K限流电阻，电流不到1ma，白天够亮吗？
