编码器模式与pwm输出兼容问题

国服*** · 发表于 2023-9-10 20:56:34

大佬们，PWMA有PWM1P、PWM2P、PWM3P、PWM4P这四个正端

我现在用了PWM1P和PWM2P作为正交编码器AB相信号引脚，那PWM3P和PWM4P还能作为单独的PWM输出引脚吗？

还是说PWMA作为编码器接口后，其他PWM2P、PWM1P接口就只能作为普通IO使用

lzz*** · 发表于 2023-9-28 16:48:16

好像只能做普通IO用编码器模式后占用了计数寄存器 PWM功能就不能用了

神*** · 发表于 2023-9-28 18:48:38

理解正确

lh*** · 发表于 2024-1-20 16:36:51

神*** 发表于 2023-9-28 18:48
理解正确

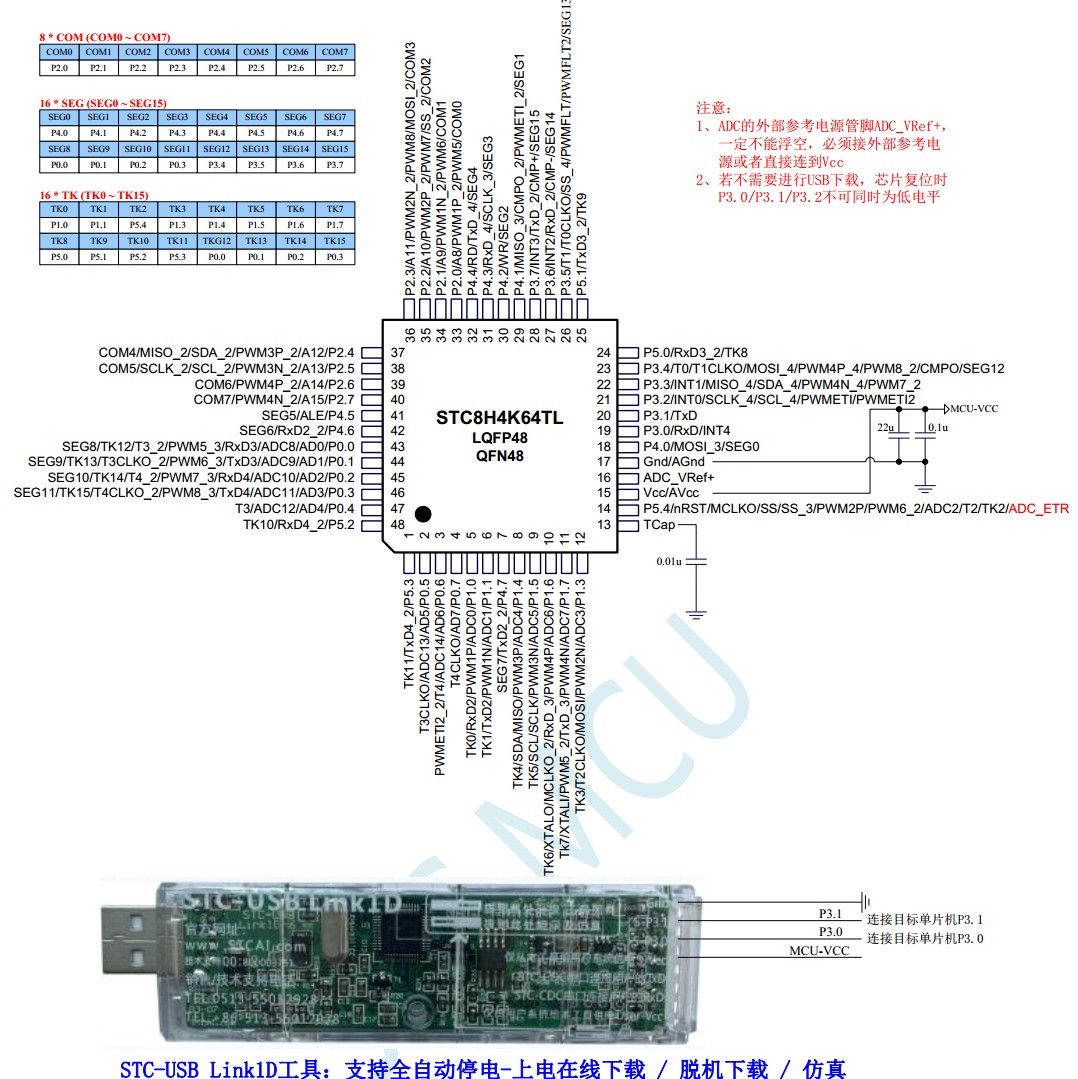

你好，我现在用STC8H64KTL的编码器功能，用P2.0和P2.2脚，P5.4脚驱动4K蜂鸣器，还能用PWM输出4K的频率来驱动蜂鸣器了吗？

神*** · 发表于 2024-1-20 16:54:52

时钟输出，可以使用：
T0LKO/T1CLKO/T2CLKO/T3CLKO/T4CLKO 管脚，
系统时钟/2/(65536-Tx的重装数)


神*** · 发表于 2024-1-20 16:58:24

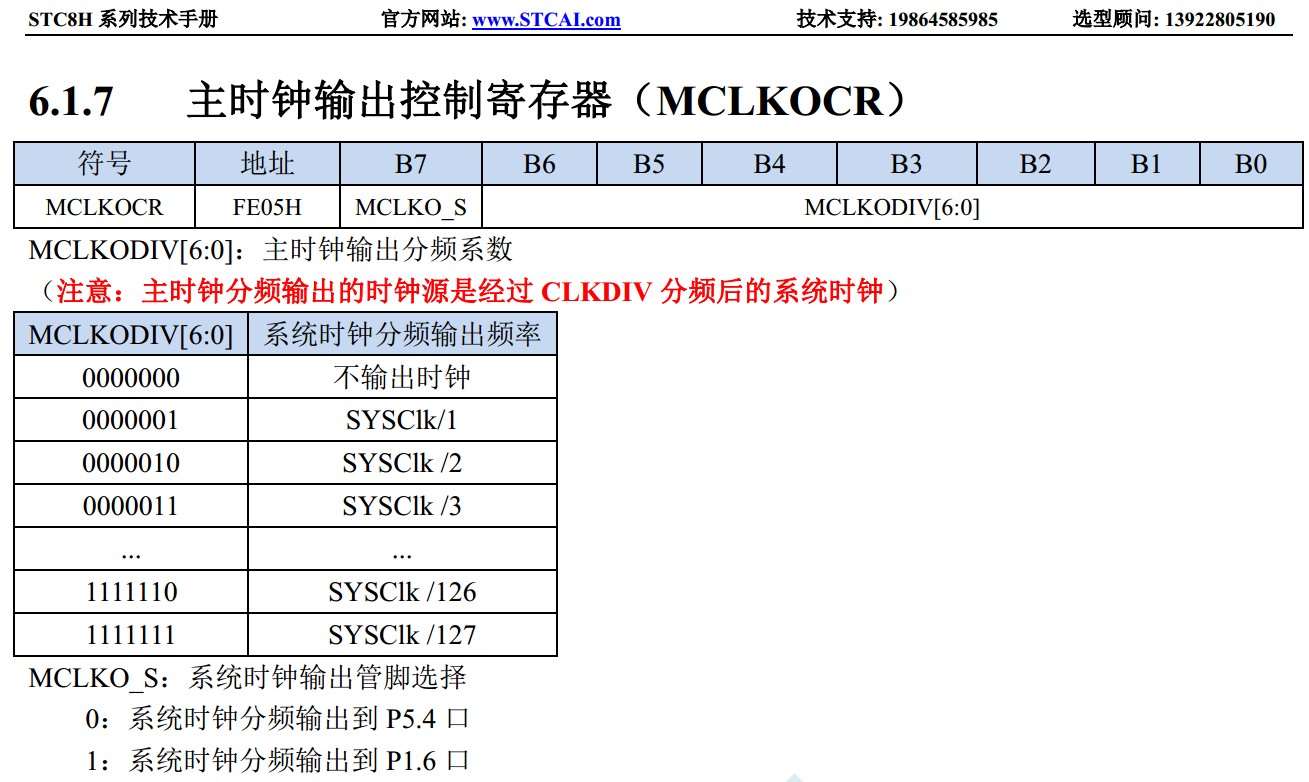

P5.4有个 MCLKO, 可以对外输出时钟信号，就是频率太高了


梁*** · 发表于 2024-1-20 17:12:33

lh*** 发表于 2024-1-20 16:36
你好，我现在用STC8H64KTL的编码器功能，用P2.0和P2.2脚，P5.4脚驱动4K蜂鸣器，还能用PWM输出4K的频率来 ...

如果编码器使用了PWMA，则用PWMB的PWM6_2从P5.4输出PWM驱动蜂鸣器。

lh*** · 发表于 2024-1-20 21:13:37

梁*** 发表于 2024-1-20 17:12
如果编码器使用了PWMA，则用PWMB的PWM6_2从P5.4输出PWM驱动蜂鸣器。

好的，谢谢

lh*** · 发表于 2024-1-20 21:17:26

神*** 发表于 2024-1-20 16:58
P5.4有个 MCLKO, 可以对外输出时钟信号，就是频率太高了

那如果是24M的时钟，最小分频也要188KHZ，是吗

lh*** · 发表于 2024-1-20 22:15:37

lh*** 发表于 2024-1-20 21:17
那如果是24M的时钟，最小分频也要188KHZ，是吗

手册有说明。
