请教STC8H8K64U的DMA-ADC数据传输

清风***

第一次接触DMA，想用DMA-ADC功能实现对多路模拟量的采集，
看手册没看懂，论坛里看到有个例程
（https://www.stcaimcu.com/forum.p ... 1494&extra=page%3D1），例程更没看懂。
主要问题是：ADC_DMA 接收地址寄存器（DMA_ADC_RXAx）的作用是什么？
从例程看，定义了外部存储器所需数据的存放地址，u8 xdata DmaBuffer[ADC_CH][ADC_DATA] _at_ DMA_ADDR;
但是，主程序中用了
DMA_ADC_RXAH = (u8)(DMA_ADDR >> 8);        //ADC转换数据存储地址
DMA_ADC_RXAL = (u8)DMA_ADDR;

这明显是将外部数据往DMA_ADC_RXAx传送，这么传送的目的是什么？
那么DmaBuffer[ADC_CH][ADC_DATA]中的数据时怎么获得的？

梁***

将ADC设置好，将DMA设置好，启动一次DMA，硬件会自动帮你完成多通道ADC转换+平均值计算，DMA完成后你去读取结果即可，转换过程中不需要你的CPU去过问。下面的程序给你参考。


用户请先别修改程序, 直接下载"16-15路12位ADC转换-DMA-串口1(P3.1)返回结果-C语言"里的"ADC.hex"测试.
下载时选择主频11.0592MHZ. 测试时, 电脑的串口助手设置115200,8,n,1.

本程序演示15路ADC和bandgap DMA采样，通过串口1(P3.1)发送给上位机，波特率115200,8,n,1.

0~7通道对应P1.0 P1.1 P5.4 P1.3~P1.7, 8~14通道对应P0.0~P0.6, 15通道为内部1.19V基准电压做输入的ADC值.


STC8H系列-ADC相关程序.rar (918.47 KB, 下载次数: 349)

2023-9-7 11:18 上传

点击文件名下载附件

清风***

梁*** 发表于 2023-9-7 11:20
将ADC设置好，将DMA设置好，启动一次DMA，硬件会自动帮你完成多通道ADC转换+平均值计算，DMA完成后你去读取 ...

谢谢梁工，我详细看看哈。
不过这个程序和我给链接的程序完全是两个风格

清风***

梁*** 发表于 2023-9-7 11:20
将ADC设置好，将DMA设置好，启动一次DMA，硬件会自动帮你完成多通道ADC转换+平均值计算，DMA完成后你去读取 ...

梁工，你给这个程序继续请教一下，还是有地方看的不是很明白，但感觉理解应该八九不离十。
DMA_ADC_RXA  = adc_tmp；
这句程序其实就是将ADC每次转换结果的相关数据的存放外部存储器首地址交代清楚了。
DMA—ADC的工作原理其实就是将每次获取的ADC的数据送入寄存器DMA_ADC_RXA，而DMA_ADC_RXA按指向首地址，结合转换次数等等按顺序去存放ADC各通道的相关数据。
我上面理解没有错吧？
不管是看手册，还是我给除链接的程序，还是你这个程序，一直纠结的是DMA_ADC_RXA寄存器的作用。

我给你那句程序加的注释如下：
DMA_ADC_RXA  = adc_tmp;        //将外部存放数据首地址赋给DMA_ADC_RXA

梁***

清风*** 发表于 2023-9-7 21:04
梁工，你给这个程序继续请教一下，还是有地方看的不是很明白，但感觉理解应该八九不离十。
DMA_ADC_RXA  = ...

ADC DMA自动存放结果，则要给DMA指定存放的首地址。DMA_ADC_RXA  = adc_tmp;就是给首地址。

link***

梁*** 发表于 2023-9-7 11:20
将ADC设置好，将DMA设置好，启动一次DMA，硬件会自动帮你完成多通道ADC转换+平均值计算，DMA完成后你去读取 ...

梁工，这个有视频教程的吗？

梁***

link*** 发表于 2024-7-11 13:49
梁工，这个有视频教程的吗？

简单应用，我没有视频。

link***

梁*** 发表于 2024-7-11 17:07
简单应用，我没有视频。

梁工，里面代码有个不太懂的地方，
for(i=0; i<CHANNELS; i++)
{
        Tx_ADC((u8)(adc_tmp[COUNTS]>>8), adc_tmp[COUNTS+1]);
}

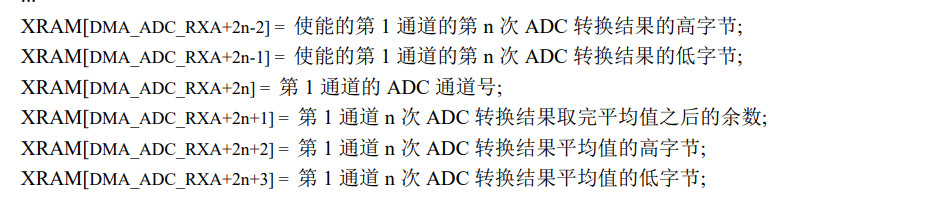

这个代码为什么能输出平均值，假设我只开了通道0，16次转换，根据手册平均值的高位不是2n+2，低位不是2n+3吗？换成程序应该是adc_tmp[COUNTS*2+2]和adc_tmp[COUNTS*2+3]，

梁***

link*** 发表于 2024-7-12 15:49
梁工，里面代码有个不太懂的地方，
for(i=0; i>8), adc_tmp[COUNTS+1]);
}

请看我的变量定义，定义的注释已经说得很清楚：
#define        CHANNELS             16                //定义DMA要扫描的ADC通道数
#define        COUNTS                16                //定义每个ADC通道转换的次数
u16        xdata adc_tmp[CHANNELS][COUNTS+2];        //adc存放的数组, [n][0~(COUNTS-1)]为每次转换的值, [n][COUNTS]高字节为ADC通道号,低字节为取平均值后的余数,  [n][COUNTS+1)]为平均值
我的DMA扫描CHANNELS=16通道，每个通道COUNTS=16次，则完成后，每个通道前面16个数据（数组下标0~15）就是ADC结果，下标16是通道号+平均值余数，下目标17就是平均值，这下明白了吧？
如果你只做一个通道，则只需要定义一个一维数组即可：
#define        CHANNELS             16                //定义DMA要扫描的ADC通道数
u16        xdata adc_tmp[COUNTS+2];
数据的安排同上述。

梁***

这明显是将外部数据往DMA_ADC_RXAx传送，这么传送的目的是什么？
答：这是告诉DMA我要存放数据的首地址。

那么DmaBuffer[ADC_CH][ADC_DATA]中的数据时怎么获得的？
答：数据是DMA获取的。
