在PWM波形的上升沿进入PWM中断 | 已解决

ydy2***

以前做项目用STC8G1K08A，用PWM的上升沿中断，在中断函数内对数据进行处理，
现在想用STC32G单片机升级这个项目，在开发板上测试，不能在PWM波形的上升沿进入PWM中断。
请高手指导一下，感谢！

/*
        1.在P20引脚输出PWM波形；
        2.在PWM波形的上升沿进入PWM中断，在PWM中断中操作P27电平信号，并在示波器上显示P27波形，
          检测PWM中断发生的时间
        3.时钟频率35MHZ

                                                                                                                                                        */
#include  "STC32G.h"
#include  "delay.h"
#include        "pwm.h"
#include  "timer.h"


/*************************************************************
功能描述：延时函数
入口参数：uint16 x ，该值为1时，延时1ms
返回值：无
**************************************************************/
void delay_ms(uint16 x)
{
        uint16 i;
  do{
         i = 705;
         while(--i);
     }while(--x);
}

#define delay_us(x)           35*x        // 35M时钟，延时的时间
/**************************************************************************************
功能描述：对PWM5进行初始化
入口参数：无
返回值：无
**************************************************************************************/
void PWM_Configuration(void)
{
        P_SW2 |= 0x80;                            //将EAXFR位置1，以访问在XDATA区域的扩展SFR

        PWMA_CCER1  = 0;
        PWMA_CCER2  = 0;
        PWMA_SR1    = 0;
        PWMA_SR2    = 0;
        PWMA_ENO    = 0;
        PWMA_PS     = 0;
        PWMA_IER    = 0;

        PWMA_PS = 0x00;               //高级 PWM 通道输出脚选择位
        PWMA_PS |= 0x01;              //选择 P0.0 通道
        PWMA_PSCRH = 0;
        PWMA_PSCRL = 0;                        //计数时钟不分频
        PWMA_CCER1 = 0x00;            //写 CCMRx 前必须先清零 CCxE 关闭通道，会不会是这里的问题？
        PWMA_CCMR1 = 0x60;            //通道模式配置
        PWMA_CCER1 = 0x01;            //配置通道输出使能和极性，CC1P通道使能，输出不反向
        PWMA_ARRH =delay_us(10)>>8;                //周期10us
        PWMA_ARRL =delay_us(10);
        PWMA_CCR1H=delay_us(2)>>8;                //占空比2us
        PWMA_CCR1L=delay_us(2);
        PWMA_ENO = 0x01;            //使能 PWM1P 输出
        PWMA_BKR = 0x80;              //使能主输出
        PWMA_IER=0X01;                                //测试
        PWMA_CR1 |= 0x01;             //将CENA位置1，开始计时
        P_SW2 &= 0x7F;                            //将EAXFR位置0，恢复访问XRAM
}
void PWMA_ISR(void) interrupt PWMA_VECTOR
{
        PWMA_SR1 =0;
        PWMA_SR2 =0;
        P27 =1;
        NOP(5);
        P27 =0;

}
/***************************************************************************
* 描  述 : 主函数
* 入  参 : 无
* 返回值 : 无
**************************************************************************/
int main(void)
{
        P0M1 =0;
        P0M0 =1;
        P2M1 =0X7F;
        P2M0 =0XFF;                //P27推挽

        PWM5_Configuration();       //初始化PWM5口
        EA = 1;                                  //允许总中断
        P20=0;

  while(1)
  {
     P00 =!P00;
          delay_ms(300);

        }
}

ydy2***

波形图片上传不了

神***

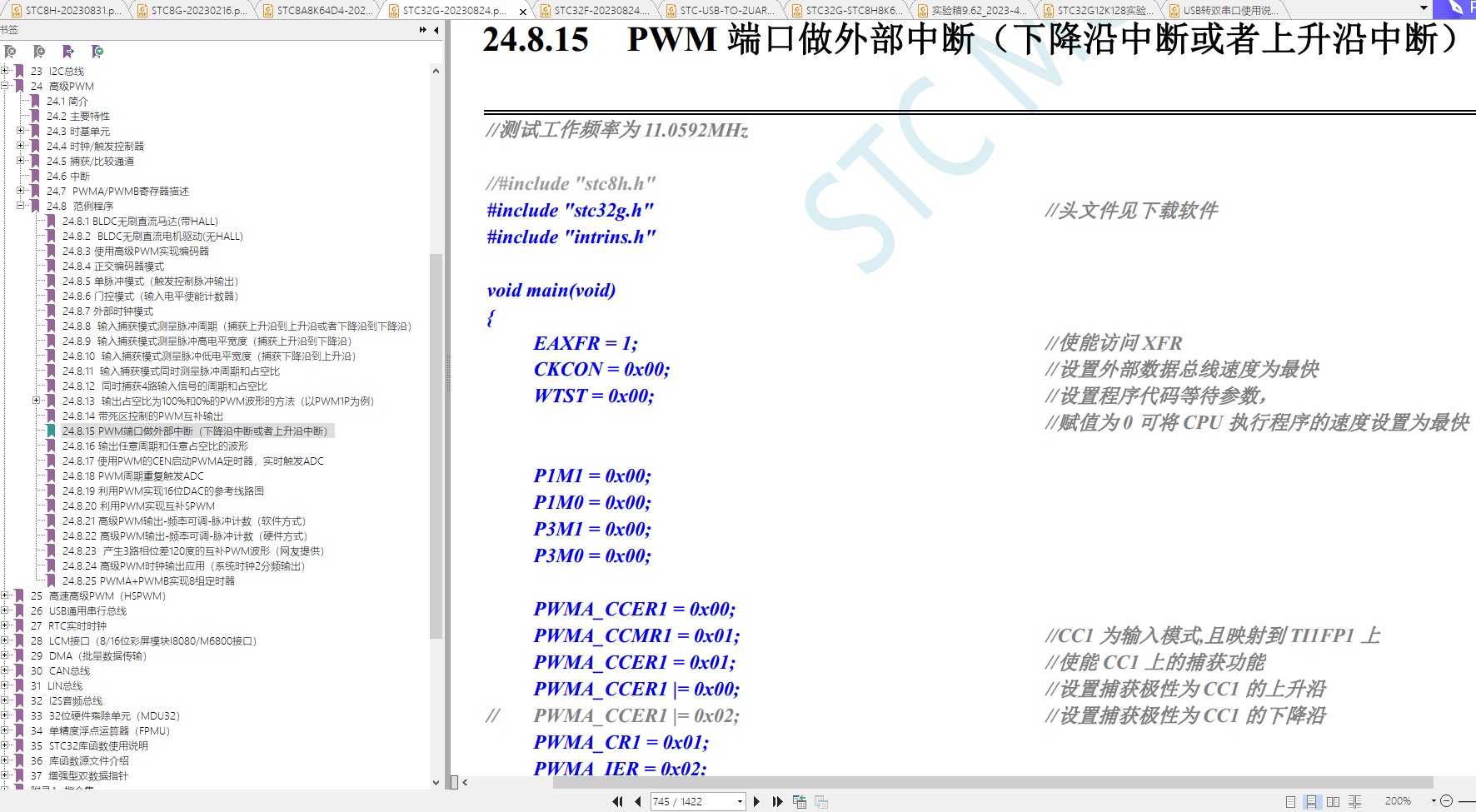

任意沿

ydy2***

使用STC32G12K128单片机，测试不成功，输出没有PWM形，能进入PWMA的中断程序，但是奇怪PWMA_SR1寄存器没有一个状态位为1，是不是这颗单片机坏了，要不要换一颗？

zea***

cr1里面除了cenA=1之外,还要设置一个URSA=1,才会有sr1里面的UIFA,
pdf里面有说我记得是那样的,

梁***

ydy2*** 发表于 2023-9-5 18:00
使用STC32G12K128单片机，测试不成功，输出没有PWM形，能进入PWMA的中断程序，但是奇怪PWMA_SR1寄存器没有 ...

芯片哪有那么容易坏，是没有初始化好。
先用STC的官方例程，观察PWM输出正常，然后允许匹配中断（上升沿还是下降沿），增加中断函数，OK！

ydy2***

这个问题已解决，初始化的问题，感谢！

ydy2***

请教一下，能不能在PWM发生更新事件后，设定一个延时时间（2us左右）触发ADC转换？

梁***

ydy2*** 发表于 2023-9-6 12:03
请教一下，能不能在PWM发生更新事件后，设定一个延时时间（2us左右）触发ADC转换？ ...

没法直接设置，2us的时间可以软件延时一下。

ydy2***

好的
