PWM产生正弦波问题

STC_***

应用说明：用8H1K的PWM产生2个正弦波叠加。



PWM的频率：15.6khz.

问题：
     外部滤波参数如何设置比较好？

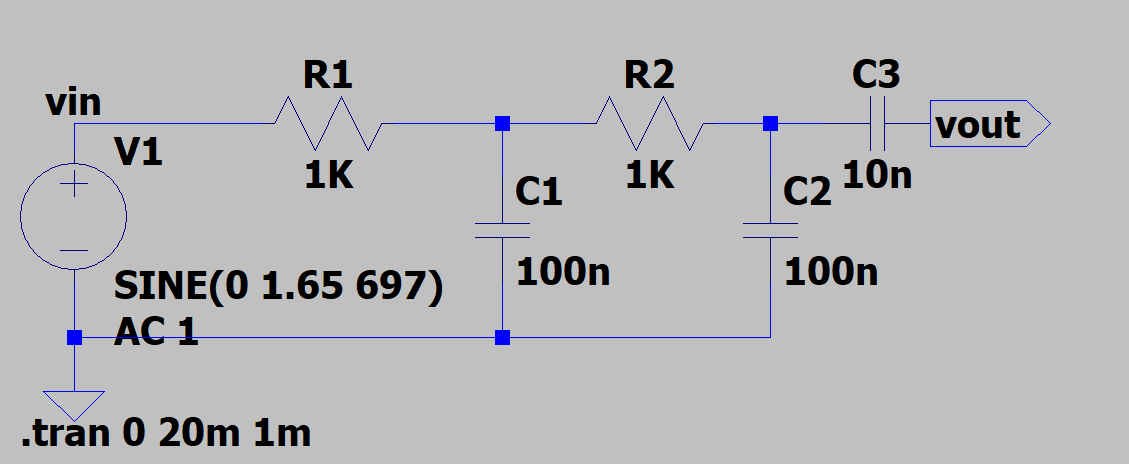

如果：R1=1K,R2=1K,C1=104,C2=104，f0=1592hz。
当频率中含有1477hz的时候，该频率衰减比较多。
请教有没有其他更好参数或办法？谢谢。

梁***

1、截止频率按最高的频率设计。
2、如果产生正弦波的SPWM频率较低，则一级RC后再接一级二阶有源滤波比较好。

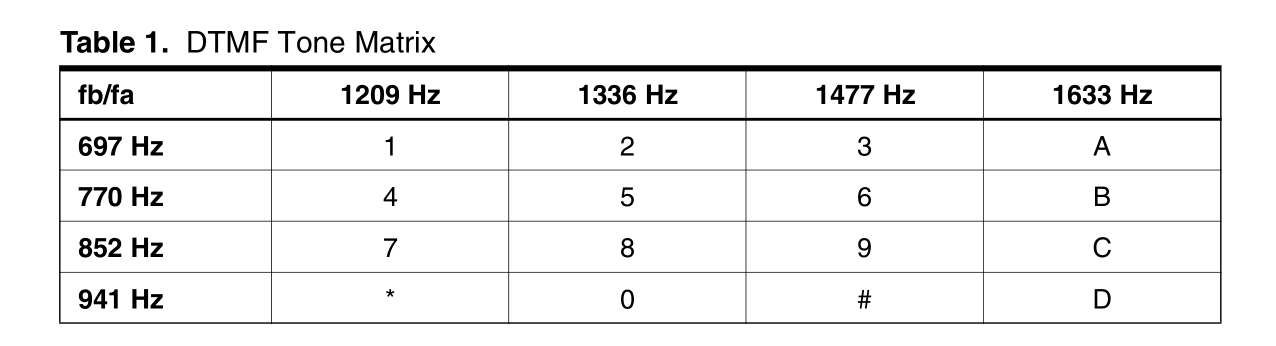

3、你产生的是DTMF信号，请按照DTMF信号的要求来设计（要求比较高的哦）。

STC_***

梁*** 发表于 2023-8-30 21:53
1、截止频率按最高的频率设计。
2、如果产生正弦波的SPWM频率较低，则一级RC后再接一级二阶有源滤波比较好 ...

感谢梁工回复，谢谢。
1，因为1633HZ实际应用不会出现，所以不考虑，如果我改参数C1,C2到103，截止频率提高到15923。幅度衰减明显会减少。但是引发一个新问题，由于我的PWM频率的15.6KHZ，RC时间参数是10us，输出点变得很不圆滑。
这2者比较难平衡。
2，成本问题，如果增加有源滤波，项目成本会增加（30K/M)。
3，确实比较麻烦，整个项目目前就卡在这步，现在主要问题在于信号强度跟信号电平差比较难过标准。实际应用不受影响。我查询网上资料，AVR很早以前就做到了，我现在用同样的频率跟算法，就是缺外部滤波部分，项目卡在这无法往下进行。
如果梁工有时间麻烦帮忙指点下，不胜感激！

梁***

STC_*** 发表于 2023-8-31 09:06
感谢梁工回复，谢谢。
1，因为1633HZ实际应用不会出现，所以不考虑，如果我改参数C1,C2到103，截止频率提 ...

不用有源滤波，就要更高的PWM频率，提高到50KHz会好很多。那就按1477HZ计算，两级RC的转折频率是0.37/(2*pi*R*C)。

STC_***

梁*** 发表于 2023-8-31 09:51
不用有源滤波，就要更高的PWM频率，提高到50KHz会好很多。那就按1477HZ计算，两级RC的转折频率是0.37/(2* ...

更高的PWM频率就需要更高的主频，CPU:8M的话PWM频率15.6KHZ的话没有问题，如果提高到50Khz的话就必须用更高的主频，我尝试过62.5Khz频率，如果不把主频提高到24M难以实现，因为即使是查表，输出到PWM都需要一定时间。而提高主频意味着耗电增加，这里又被限制住了，耗不能太高，要求不高于2.5mA。

8M 15.6KHZ的应该是可以实现，我附上一份资料。只是不知道资料上的滤波是怎么样的。 doc1982.pdf (111.11 KB, 下载次数: 100)

2023-8-31 11:02 上传

点击文件名下载附件

梁***

STC_*** 发表于 2023-8-31 11:03
更高的PWM频率就需要更高的主频，CPU:8M的话PWM频率15.6KHZ的话没有问题，如果提高到50Khz的话就必须用更 ...

不能提高主频，又不能用有源滤波，巧妇难为无米之炊，我也做不到了。

STC_***

梁*** 发表于 2023-8-31 13:41
不能提高主频，又不能用有源滤波，巧妇难为无米之炊，我也做不到了。

确实是有点为难，再请教下，如果用有源滤波的话，需要增加多少成本？如果是少于3，4毛的话，还是可以承受。

梁***

STC_*** 发表于 2023-8-31 15:06
确实是有点为难，再请教下，如果用有源滤波的话，需要增加多少成本？如果是少于3，4毛的话，还 ...

差不多3、4毛吧，你找找LMV321.

STC_***

梁*** 发表于 2023-8-31 16:35
差不多3、4毛吧，你找找LMV321.

感谢，能搞个电路图给我吗，我去搭起来测试下，谢谢。

梁***

STC的学习板V9.62就有PWM输出正弦波的电路，你只要需要用红框内的部分（3阶低通），根据你的截止频率重新计算一下RC值。
第一级一阶无源RC低通滤波器的Q值固定为0.5，截止频率 fc1=0.66*fo。
第二级二阶有源低通滤波器的Q值为1.58（要求R170=R172，C54=10*C55）， 截止频率为fo。
