2023/8/2，第五集 及后续课程笔记

烧灯***

内容概述：

      一、存储器空间及存储器
         (2) 数据存储器
              高128字节RAM和特殊功能寄存器地址空间重叠，但物理上独立(通过不同的存储方式)；
              特殊功能寄存器大致分两类：与芯片引脚有关、用于芯片内部功能的控制或内部寄存器。
              单片机的功能就是通过特殊功能寄存器的设置实现的。
      二、单片机的引脚
         1. 正看芯片丝印左下方小圆点处为第一脚
         2. 正看芯片丝印最下面一行最后一个字母为芯片版本号
         3. 最小系统：
            (1) ADC的外部参考电源管脚ADC_VRef+一定不能浮空，必须接外部参考电源或者直接连到Vcc
            (2) 若不需要进行USB下载，芯片复位时P3.0/P3.1/P3.2不可同时为低电平
            (3) 建议在Vcc和Gnd之间就近加上电源去耦电容22uF和0.1uF，可去除电源线噪声，提高抗干扰能力

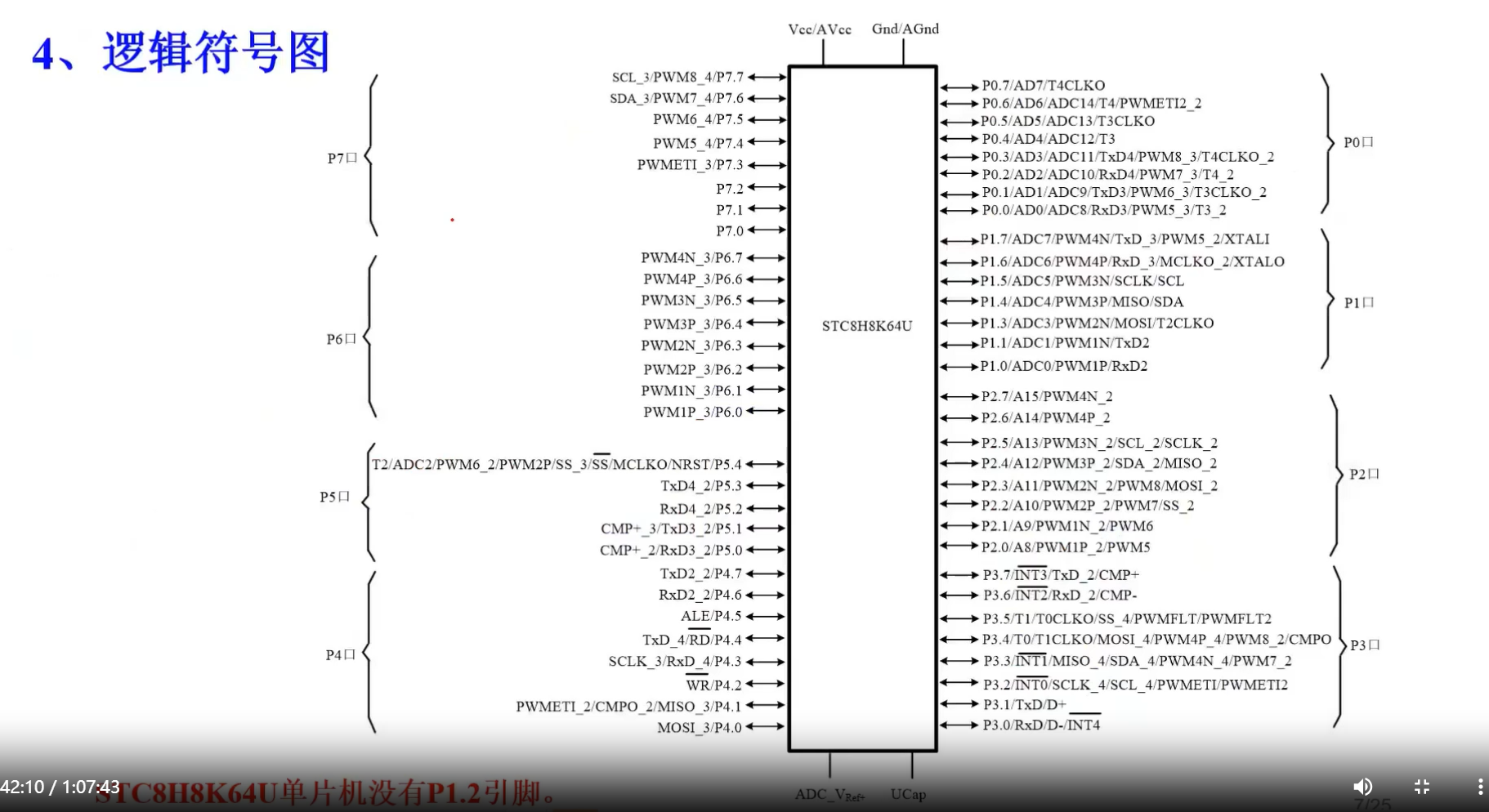

         4. 逻辑符号图：


         5.引脚简介：
            (1) 电源引脚：VCC/AVcc、 GND/VGnd
            (2) 外接晶体引脚
            (3) 控制和复位引脚


      三、单片机的输入输出接口
          1. IO口的作用：
             (1) 进行开关量（高低电平）的输入和输出
             (2) 用作复用功能（总线接口、串行通信接口）
          2. STC8H8K64U单片机IO口的工作模式：
             (1) 准双向口/弱上拉模式
             (2) 推挽输出/强上拉模式
             (3) 仅为输入（高阻）
             (4) 开漏模式

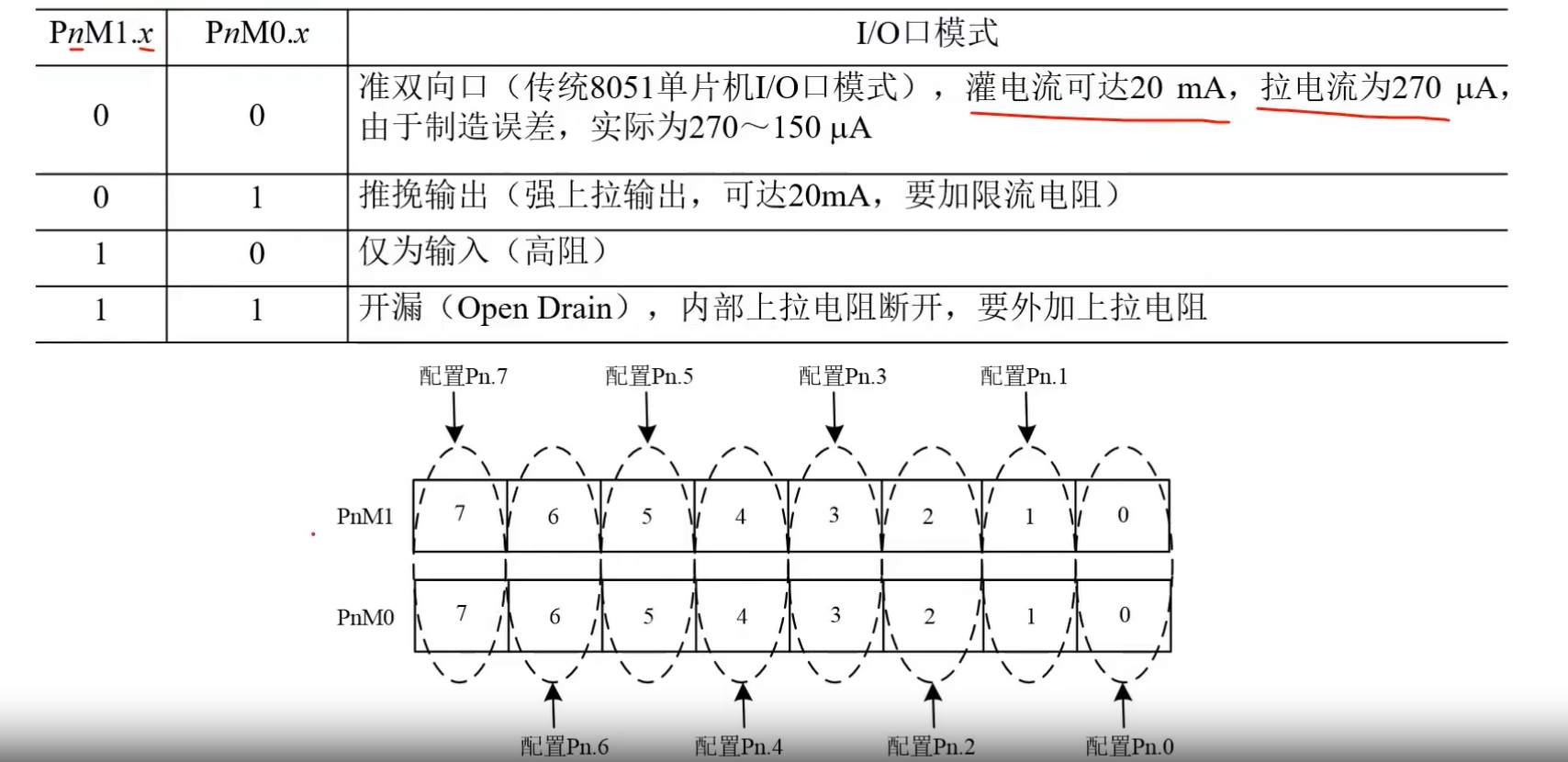

          每个口的工作模式由两个控制寄存器PnM0和PnM1中的相应位控制

         3. 复用功能

月光***

一个账号最好只开一个贴，第二次打卡只需回复原来的贴即可

烧灯***

STC芯 发表于 2023-8-30 17:06
一个账号最好只开一个贴，第二次打卡只需回复原来的贴即可

Okok

烧灯***

内容概述：
       一、单片机的引脚
          4. IO口的使用：

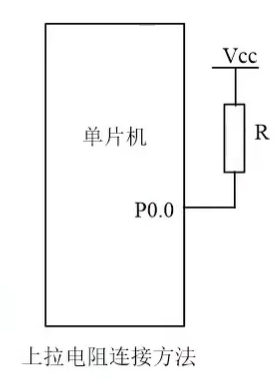

             (1) 上拉电阻的连接

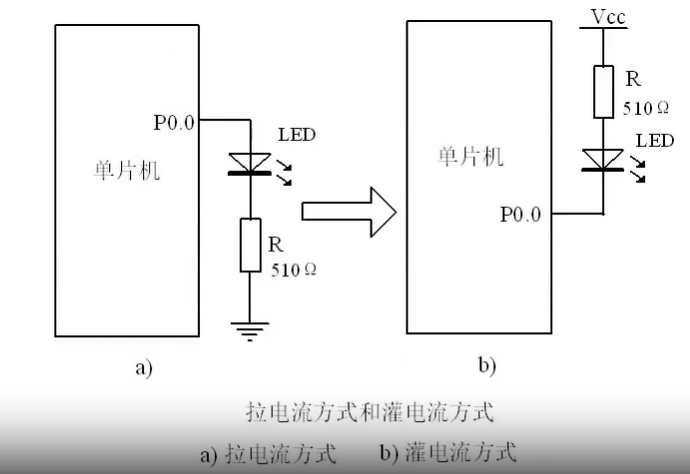

              (2) 拉电流方式和灌电流方式

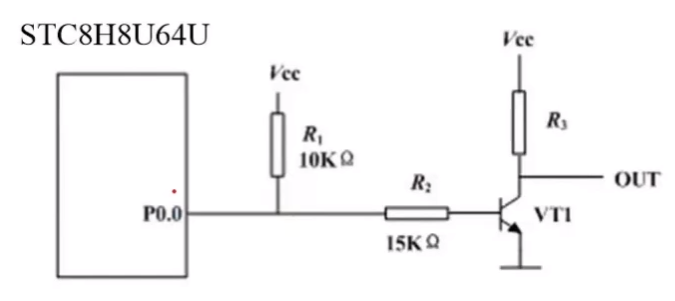

              (3) 典型的三极管电路

               当需要驱动的功率器件较多时，建议采用达林顿管驱动器ULN2803
              (4) IO外部状态的输入
               当IO口工作于准双向口时，如果通过指令执行由高变低指令后立即都外部状态，此时由于实际输出还没有变高，有时可能读入的状态不对，可加延时避免
           5.单片机应用系统的典型构成
              (1) 非总线扩展方式的单片机应用系统构成
              (2) 总线扩展方式的单片机应用系统构成（需要扩展存储器容量或者并行IO）

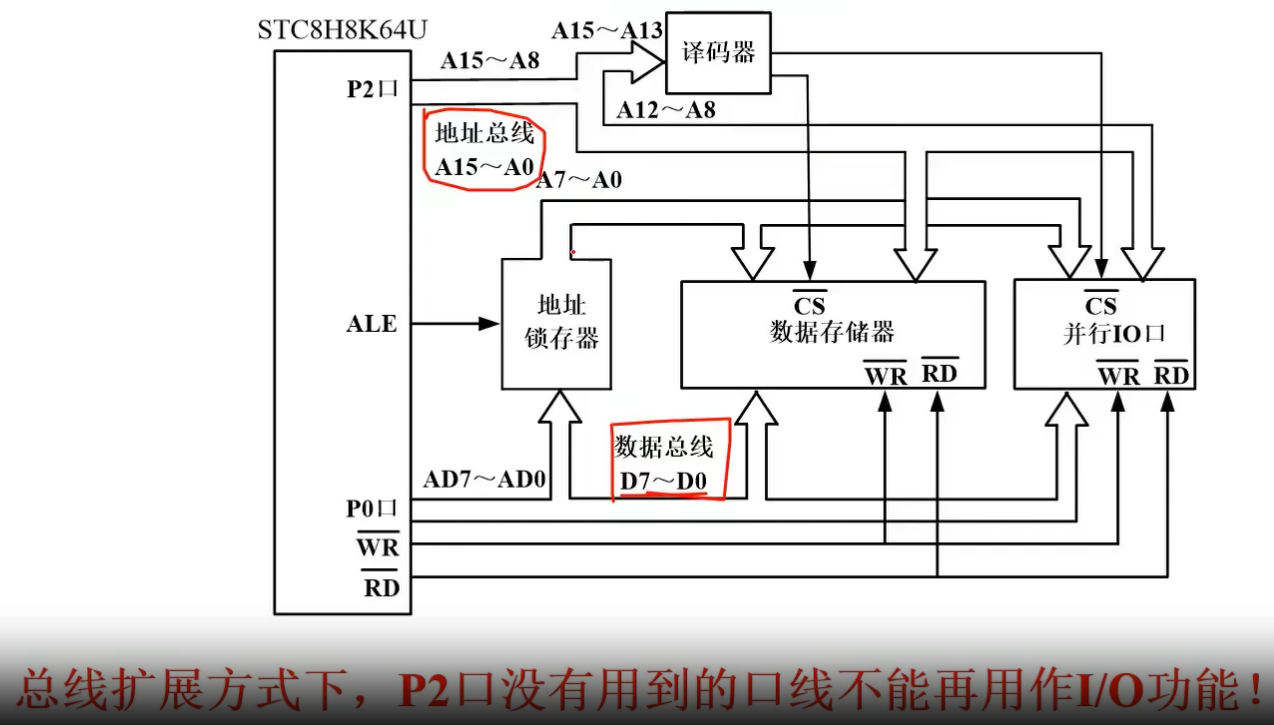

                   总线扩展方式下，P2口没有用到的口线不能再用作IO功能


烧灯***

内容概述：
      一、为什么学习汇编语言
         1. 汇编语言有助于原理理解
         2. 在嵌入式操作系统的移植过程中，用到少许汇编语言
         3. 能看懂汇编语言写的程序
      二、汇编语言程序设计基础知识
         1. 伪指令：伪指令并不产生目标程序，不影响程序的执行，仅仅产生供汇编用的某些指令，以便在汇编时执行一些特殊操作。
           （1）设置起始地址ORG（指令格式：ORG(操作助记符) + addr16(16位二进制数，给出存放的起始地址)）
                   若在源程序开始不放ORG指令，则汇编将从0000H单元开始存放目标程序
           （2）定义字节DB（指令格式：<标号：> DB <项或项表>）
                   功能：将项或项表的数值(字符用ASCII码表示)存入从标号开始的连续单元中
           （3）定义字DW（指令格式：<标号：> DW <项或项表>）
                   常用来建立地址表
           （4）为标号赋值EQU（指令格式：<标号> EQU 数值或表达式）
                   功能：将语句操作数的值赋予本语句的标号，又称为等值指令。
                   在同一程序中，用EQU伪指令对标号赋值后，该标号的值在整个程序中不能再改变
           （5）DATA指令（指令格式：符号名）
      三、汇编语言程序仿真过程
