读ssd1315手册 点oled屏幕 （含指令解读）

gentl***

【如果出现大片空白，刷新一下就好，图片太多有时候加载不出来】

本文通过对ssd1315手册解读，来一步一步点亮oled12864屏幕，

测试环境 ：stc8h8k64u试验箱  4wire spi模式

直接上干货

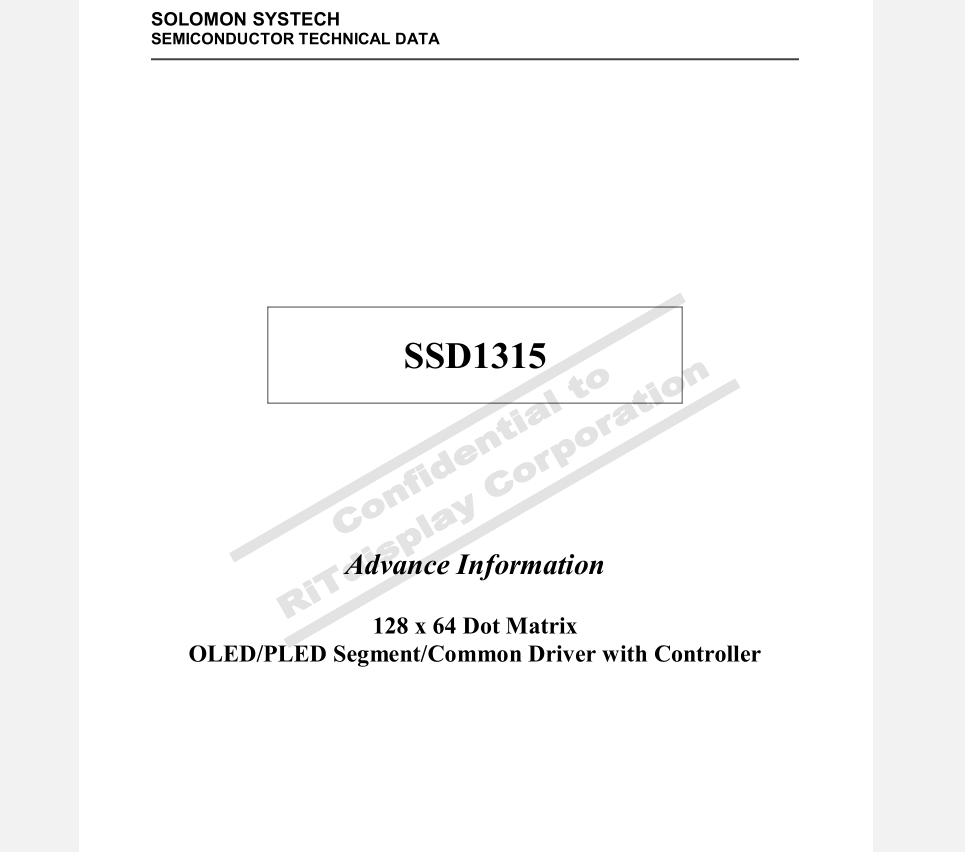

我的屏幕是ssd1315的芯片，ssd1306 大部分指令通用

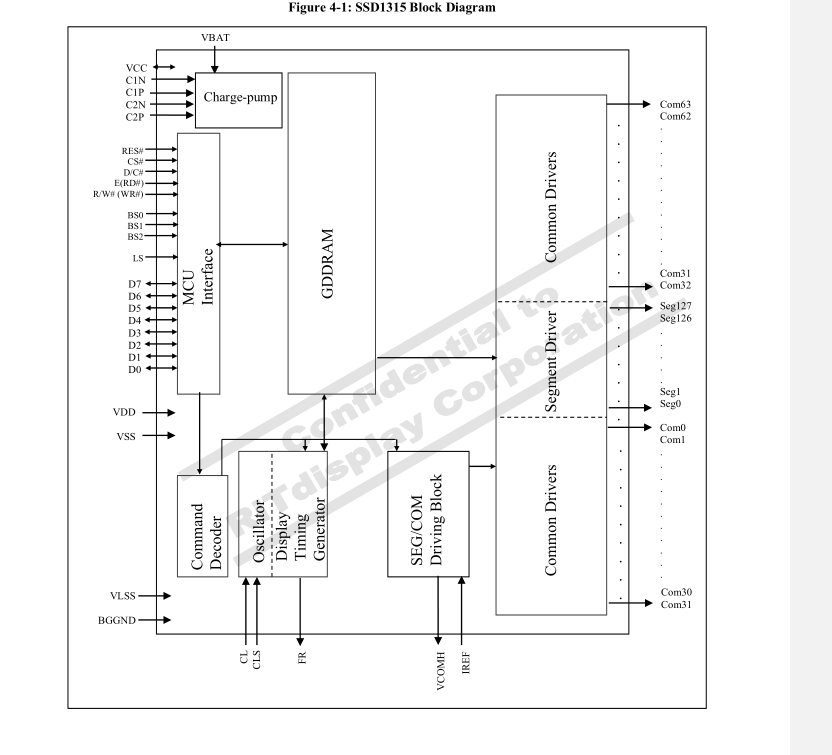

这是ssd1315 的内部模块图
   可以看到右侧 是COM0~127  SEG0~127, 说明点屏的本质还是点灯，和点数码管是一样的，驱动芯片的目的是为了节省IO 与自动刷新
   左侧是ssd1315支持的各种协议，今天我会用4线spi进行驱动


支持5种协议，直接看4线spi




与常见的3线spi 基本相同，这里多了个D/C引脚
D/C 低发 命令    D/C 高 发数据
CS 低时 在slck 时钟上升沿读取 8位数据

这里直接采用stc8h的硬件 spi  进行驱动

由于stc8h 的硬件spi过于简单，这里不过多叙述 （就2个寄存器 SPCTL  SPSTAT）

添加两个函数用于发 指令与 数据

/// @brief oled写命令
/// @param cmd
void oledWriteCmd(uchar cmd)
{
    DC = 0;
    spi_Send(cmd);
}

/// @brief oled写数据
/// @param cmd
void oledWriteDat(uchar cmd)
{
    DC = 1;
    spi_Send(cmd);
}
复制代码

继续看手册

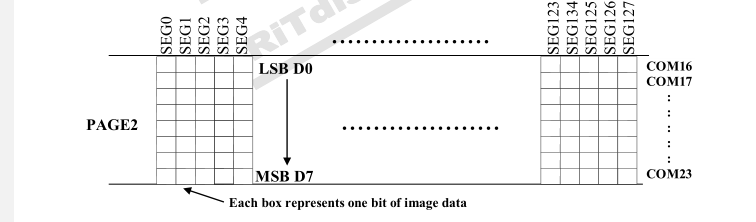

ssd1315里有一块内存 分8页 每页对应8行128列 seg0~127
  这也就是为什么 我们在驱动屏幕的时候，数据要一页一页的送，后面再详细说

手册种各种协议的时序，保持时间等部分跳过




由于购买的模块，这部分也都直接做好了。

直奔指令列表


      来了，开始初始化屏幕

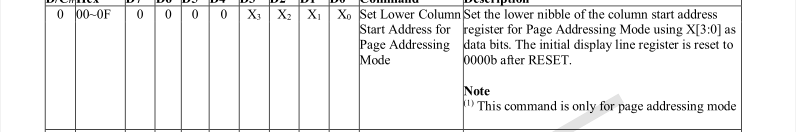

      这一条是设置低 列的起始地址     低4位设置低列的地址 默认0000
       仅在页寻址模式有效。
       我们要用的就是页寻址模式驱动
       把他设置上



    oledWriteCmd(0xAE); // 关屏
    oledWriteCmd(0x00); // 低列地址
复制代码

设置寻址模式，这是个双字节指令，第一个字节是20
  我们用页寻址模式

oledWriteCmd(0x20); // 设置页模式  双字节指令
    oledWriteCmd(0x02); //
复制代码

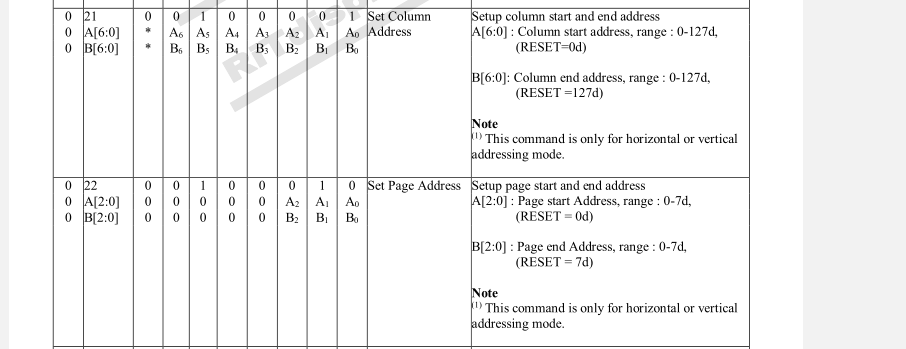

这两条不是页寻址模式的，不用管他们

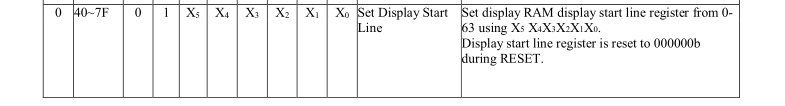

设置显示起始线
默认000000b
  我们也0开始

    oledWriteCmd(0x40); // 起始地址线
复制代码

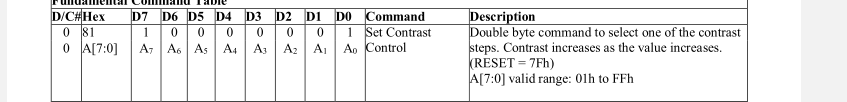

这条也是双字节指令，这条应该是对比度设置
设置为7F

oledWriteCmd(0x81); // 设置对比度 双字
    oledWriteCmd(0x7F); //
复制代码

反转ram数据
原来是1 灯亮，反转后是0 灯亮
A6 不反转，

    oledWriteCmd(0xA6); // 不反转显示
复制代码

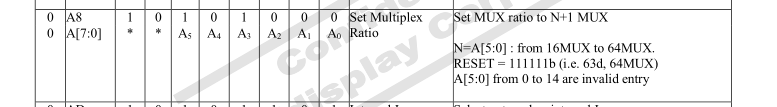

这条没看懂是啥， 设置多态比
  好像和通讯速度有关
   就按默认的来3f，也是双字指令

oledWriteCmd(0xA8); // 设置复用率 双字
    oledWriteCmd(0x3f); //
复制代码

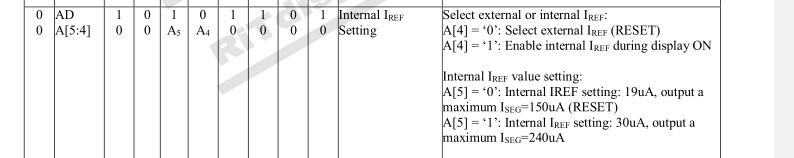

设置电流的不要动  就默认00

    oledWriteCmd(0xAD); // 设置电流
    oledWriteCmd(0x00); //
复制代码

开关屏的
AE 关 AF 打开

先关，最后初始化完成开

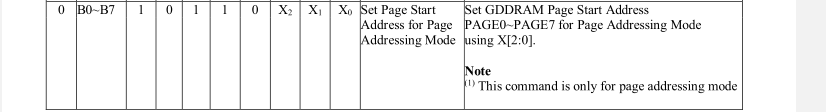

设置页，后面要用 ，页寻址模式有效

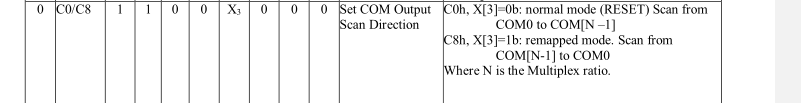

设置COM 引脚的扫描方向
由于试验箱的屏幕是反的
这个也要设为C0

    oledWriteCmd(0xC0); // 反向模式从COM[N-1]扫描到COM[0]   0xc0上下反置 0xc8正常
复制代码

偏移量 ，他这个应该是上下偏移的
可以给他改个值看看
此处设为00

    oledWriteCmd(0xD3); // 屏幕偏移 双字
    oledWriteCmd(0x00); // 不偏移
复制代码

设置分频与时钟周期
这里按照默认的就好，应该是不分配 1khz？

oledWriteCmd(0xD5); // 设置分频与时钟频率  双字
    oledWriteCmd(0x80); //
复制代码

设置点灯周期
这里15个时钟亮1个周期灭

oledWriteCmd(0xD9); // 设置电灯周期  双字
    oledWriteCmd(0xF1); //
复制代码

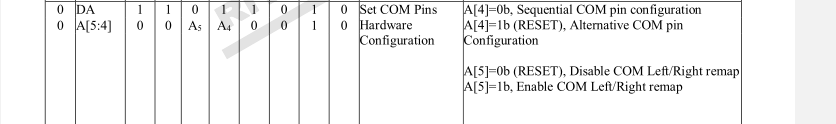

COM 引脚硬件设置
不要动，买的模块都是默认的

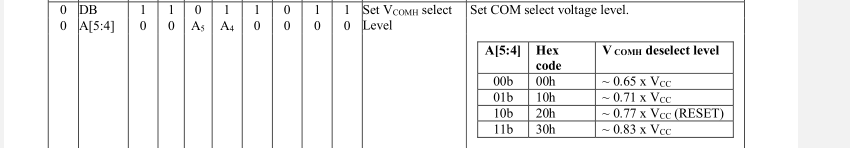

com引脚电压 ，这里设置为0.77倍的VCC

oledWriteCmd(0xDB); // 设置VCOM电压
    oledWriteCmd(0x40); // 0.77xVCC
复制代码

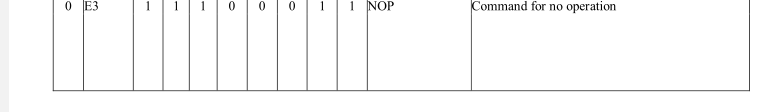

NOP 空指令 啥都不干

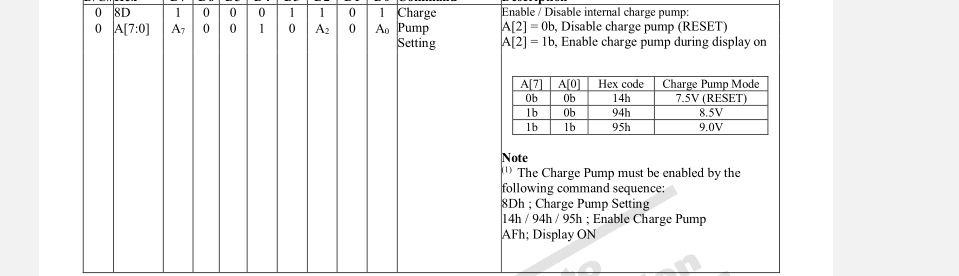

电荷泵设置
不用电荷泵

oledWriteCmd(0x14); // 关闭电荷泵

    oledWriteCmd(0xAF);
复制代码

到此初始化完成 打开屏幕
后面滚动的指令先不看，先把屏点亮

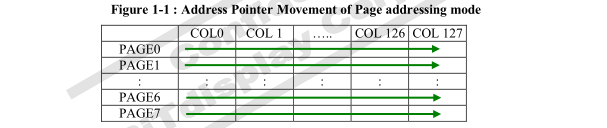

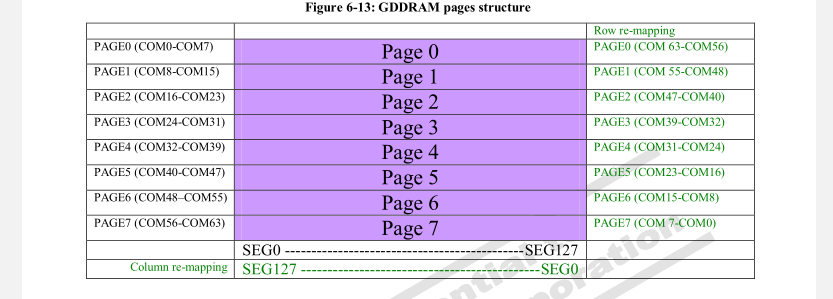

页寻址模式





         其余寻址模式先不看

         这就是提到多次的页寻址模式，
         整个屏幕分成8个页
         每页8*128  个像素（就是led灯）


         开始写代码

        先写选坐标位置的


/// @brief 设置oled坐标
/// @param page 第几页
/// @param col 第几列
void oledSetPos(uint page, uint col)
{
    oledWriteCmd(0xB0 + page);

    oledWriteCmd(col & 0xf);
    oledWriteCmd(0x10 + (col >> 4));
}
复制代码

/// @brief 输出一个字符
/// @param page  第几页  0~7
/// @param col   第几列 0~127
/// @param c     显示的字符
void oledPutChar(uint page, uint col, char c)
{
    uint i = 0;

    unsigned char *dots = oled_ascii_8_16[c - ' '];

    /* 发坐标 */
    oledSetPos(page, col);
    /* 发出1页数据 */
    for (i = 0; i < 8; i++)
        oledWriteDat(dots[i]);

    oledSetPos(page + 1, col);
    /* 发出2页数据 */
    for (i = 0; i < 8; i++)
        oledWriteDat(dots[i + 8]);
}
复制代码

       先发第一页的8行 8x8的数据
       再发下一页的8行 数据

        c-  ‘  ’ 这里大家都能看懂吧
        看不懂试一下就懂了

        再写个字符串的

/// @brief 输出8x16字符串
/// @param page 第几页 0~7
/// @param col  第几列 0~128
/// @param str 显示的字符串
void oledPrint(uint page, uint col, char *str)
{
    uint i = 0;
    while (str[i]) {
        oledPutChar(page, col, str[i]);
        //        col += 8;
        col += 8;
        if (col > 127) {
            col = 0;
            page += 2;
        }
        i++;
    }
}
复制代码

      发完一个字符 行＋8
       加满了 >127 就 页＋2

      再main中调用初始化与 显示函数


void main()
{
    P0M0 = 0x00;
    P0M1 = 0x00;
    P1M0 = 0x00;
    P1M1 = 0x00;
    P2M0 = 0x00;
    P2M1 = 0x00;
    P3M0 = 0x00;
    P3M1 = 0x00;
    P4M0 = 0x00;
    P4M1 = 0x00;
    P5M0 = 0x00;
    P5M1 = 0x00;
    P6M0 = 0x00;
    P6M1 = 0x00;
    P7M0 = 0x00;
    P7M1 = 0x00;

    oled_Init();

    while (1) {
        oledPrint(2, 20, "Hello  World");
    }
}
复制代码

gentl***

OledDrive.7z (45.38 KB, 下载次数: 266)

2023-8-29 10:44 上传

点击文件名下载附件

SSD1315.pdf (1.9 MB, 下载次数: 253)

2023-8-29 10:44 上传

点击文件名下载附件

OledDrive_32.7z (40.92 KB, 下载次数: 180)

2024-3-19 18:30 上传

点击文件名下载附件

测试图片

gentl***

stc32g系列 换个头文件换个编译器应该就行了，有人需要我在发
