串口下载流程图，【串口+USB】下载流程图，原理图，以8H8K64U举例说明

神*** · 发表于 2023-8-24 09:44:24

串口下载流程图，
【串口+USB】下载流程图，原理图，以STC8H8K64U举例说明
===========================================================

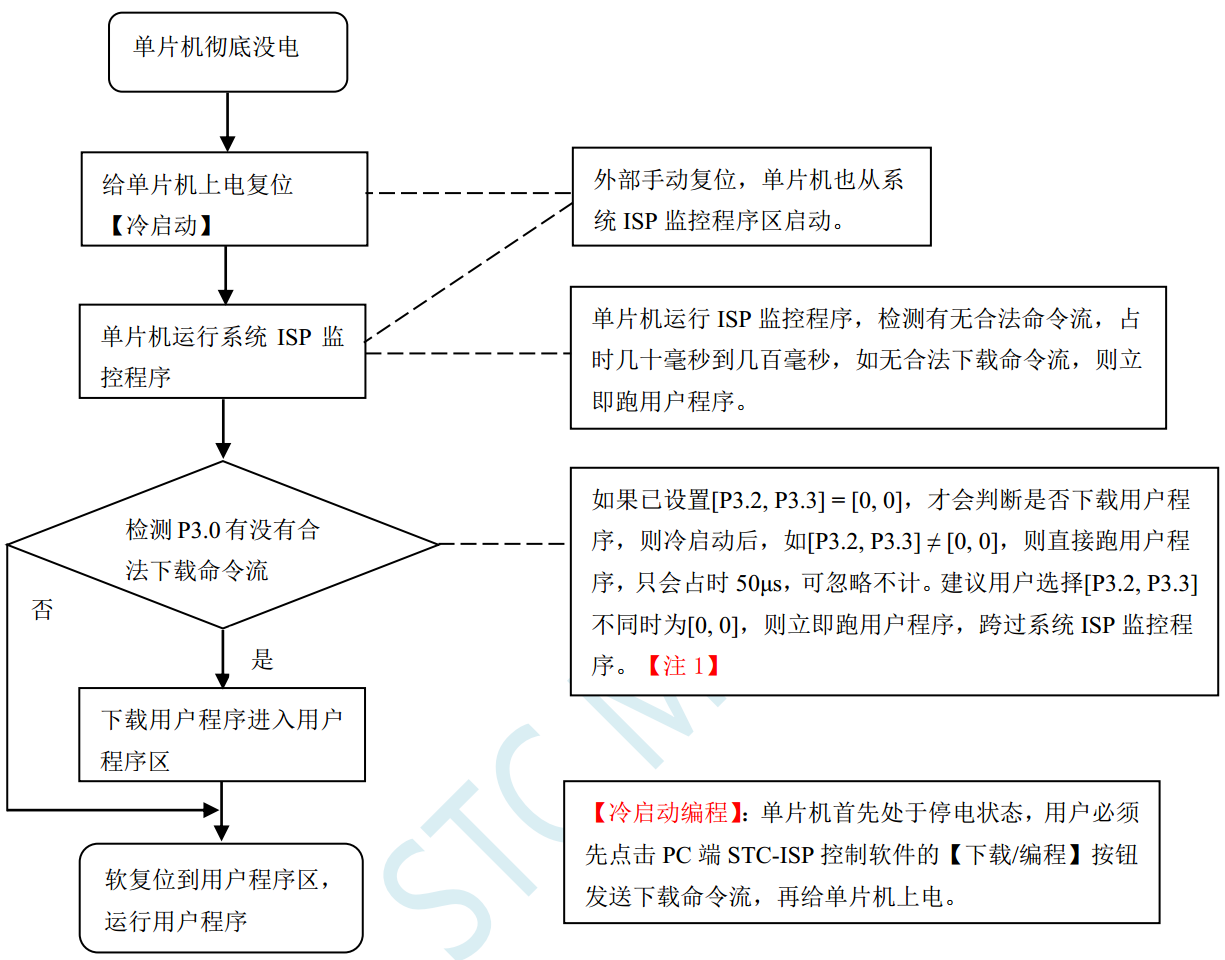

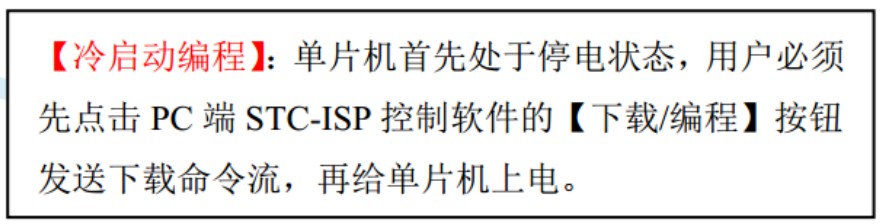

串口下载流程图


神*** · 发表于 2024-11-2 22:27:15

神*** · 发表于 2023-8-24 09:44:45

串口下载流程图，

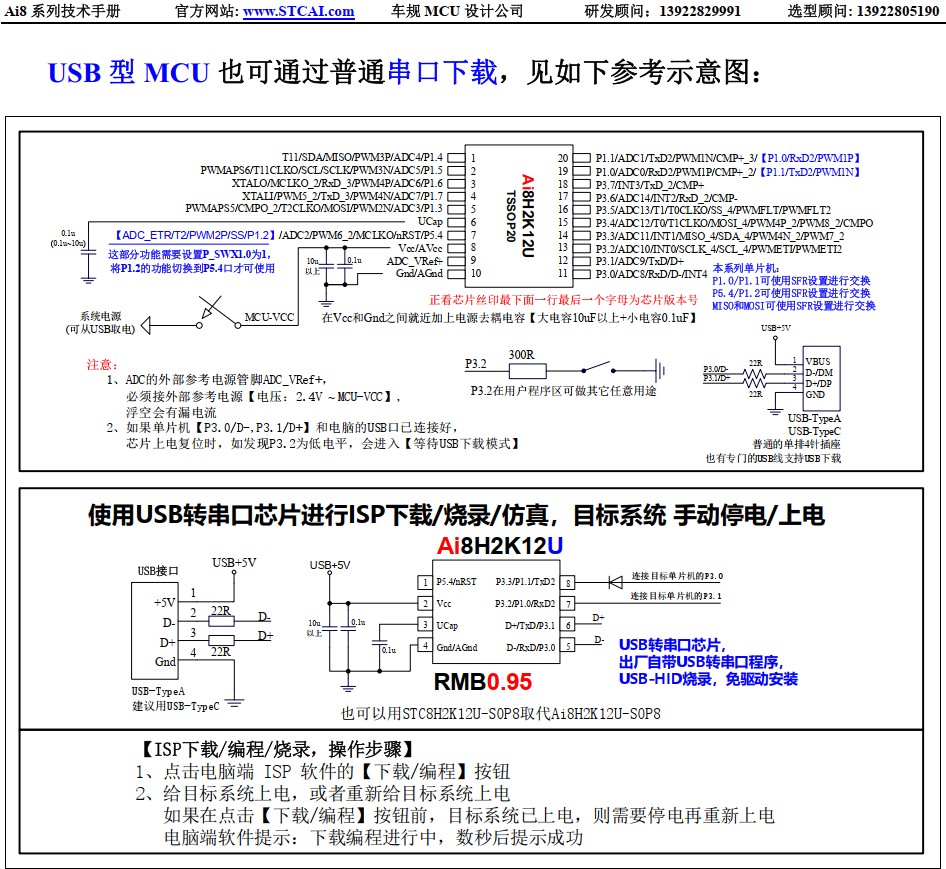

【串口+USB】下载流程图，原理图，以STC8H8K64U举例说明
===========================================================

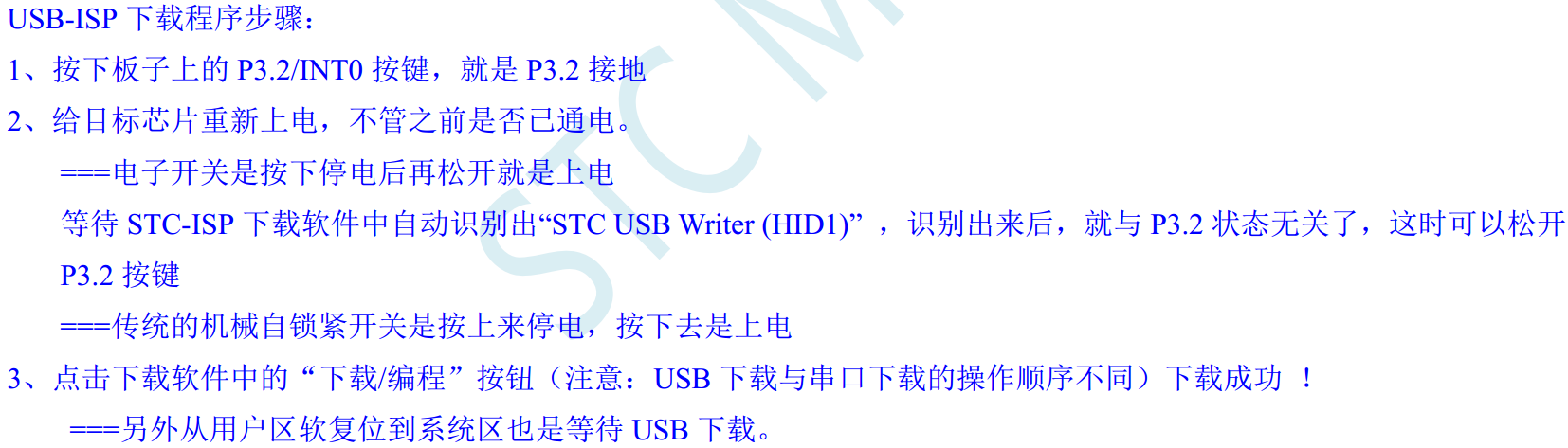

【串口+USB】下载流程图，以STC8H8K64U举例说明

神*** · 发表于 2023-8-24 09:49:05

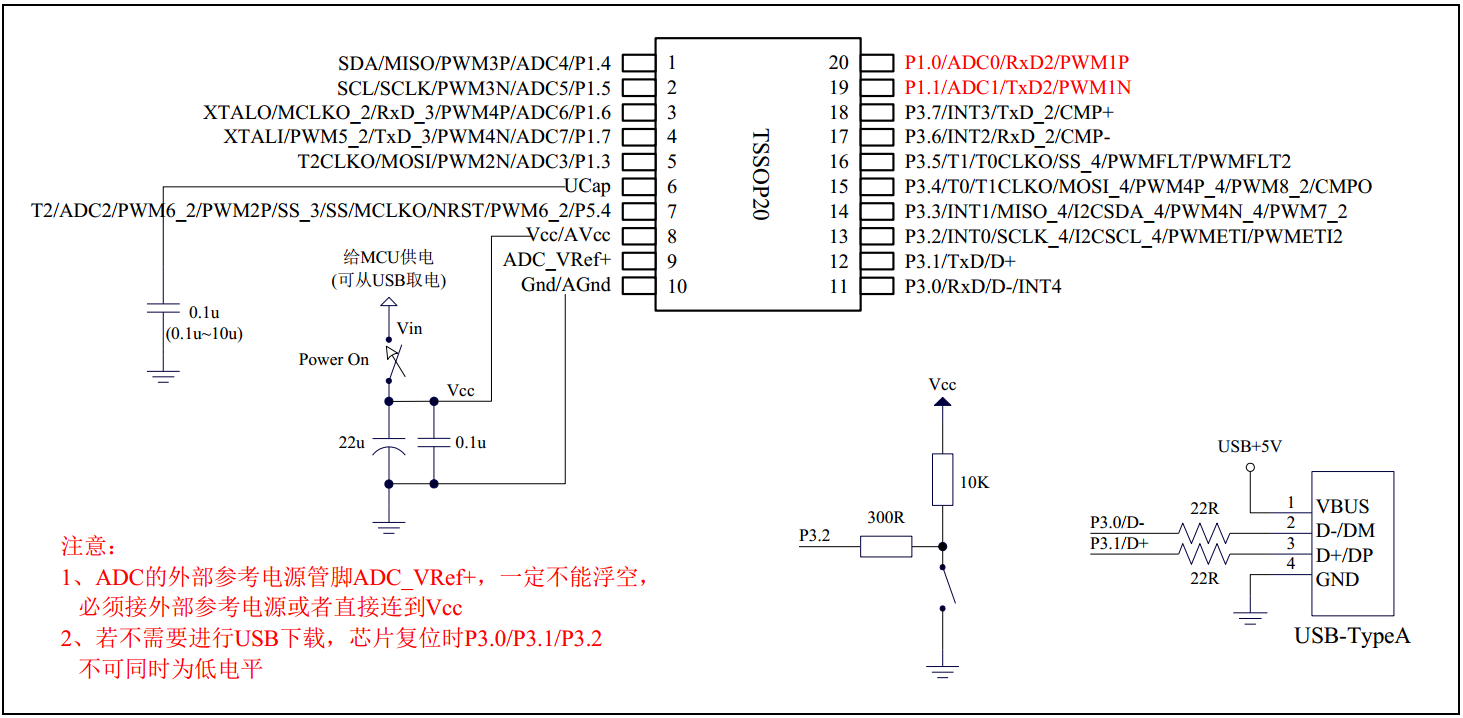

STC8H8K64U-45MHz-TSSOP20, USB下载线路图

神*** · 发表于 2023-8-24 09:51:35

STC8H8K64U-45MHz-SKDIP28, USB下载线路图
===暂无 STC8H8K64U-45MHz-TSSOP28
===永远无 STC8H8K64U-45MHz-SOP28

神*** · 发表于 2023-8-24 09:54:05

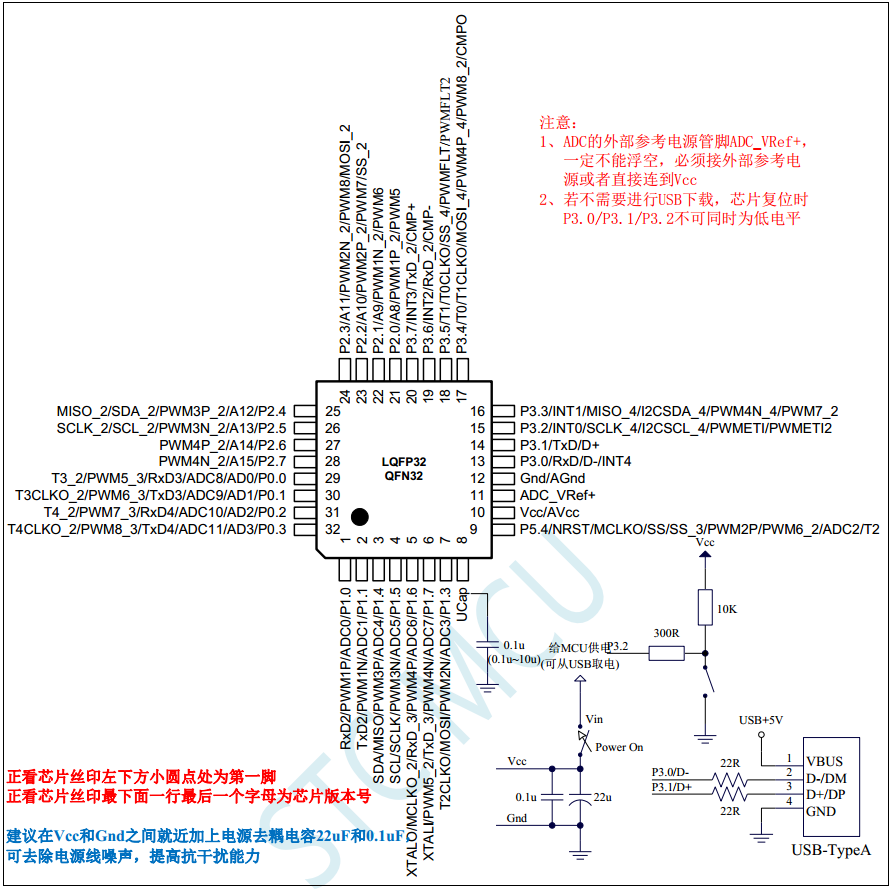

STC8H8K64U-45MHz-LQFP32, USB下载线路图

神*** · 发表于 2023-8-24 09:56:53

STC8H8K64U-45MHz-PDIP40, USB下载线路图

神*** · 发表于 2023-8-24 09:58:15

STC8H8K64U-45MHz-LQFP48, USB下载线路图

神*** · 发表于 2023-8-24 09:59:58

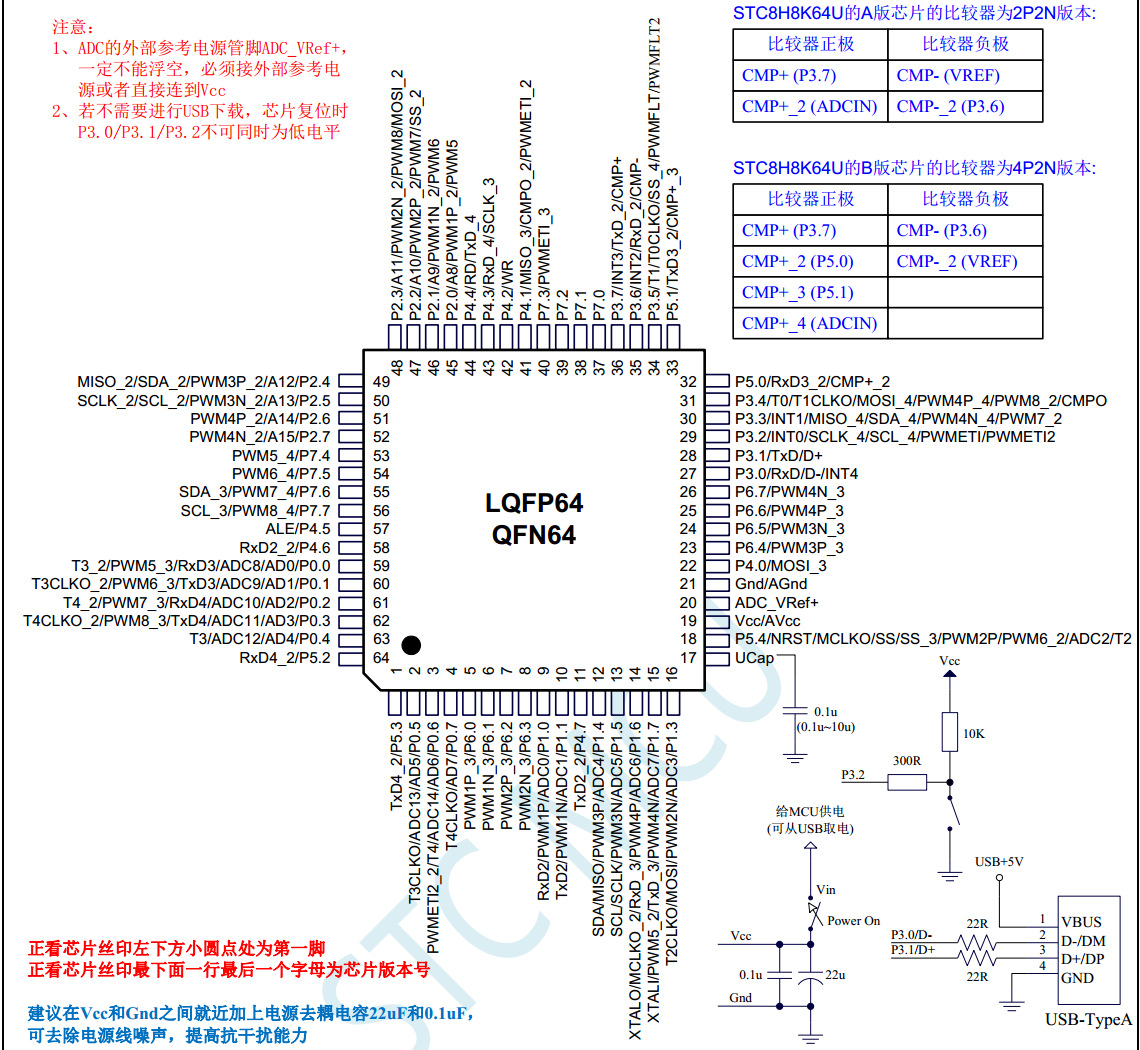

STC8H8K64U-45MHz-LQFP64, USB下载线路图

神*** · 发表于 2023-8-24 10:02:45

神*** · 发表于 2023-8-24 10:04:37

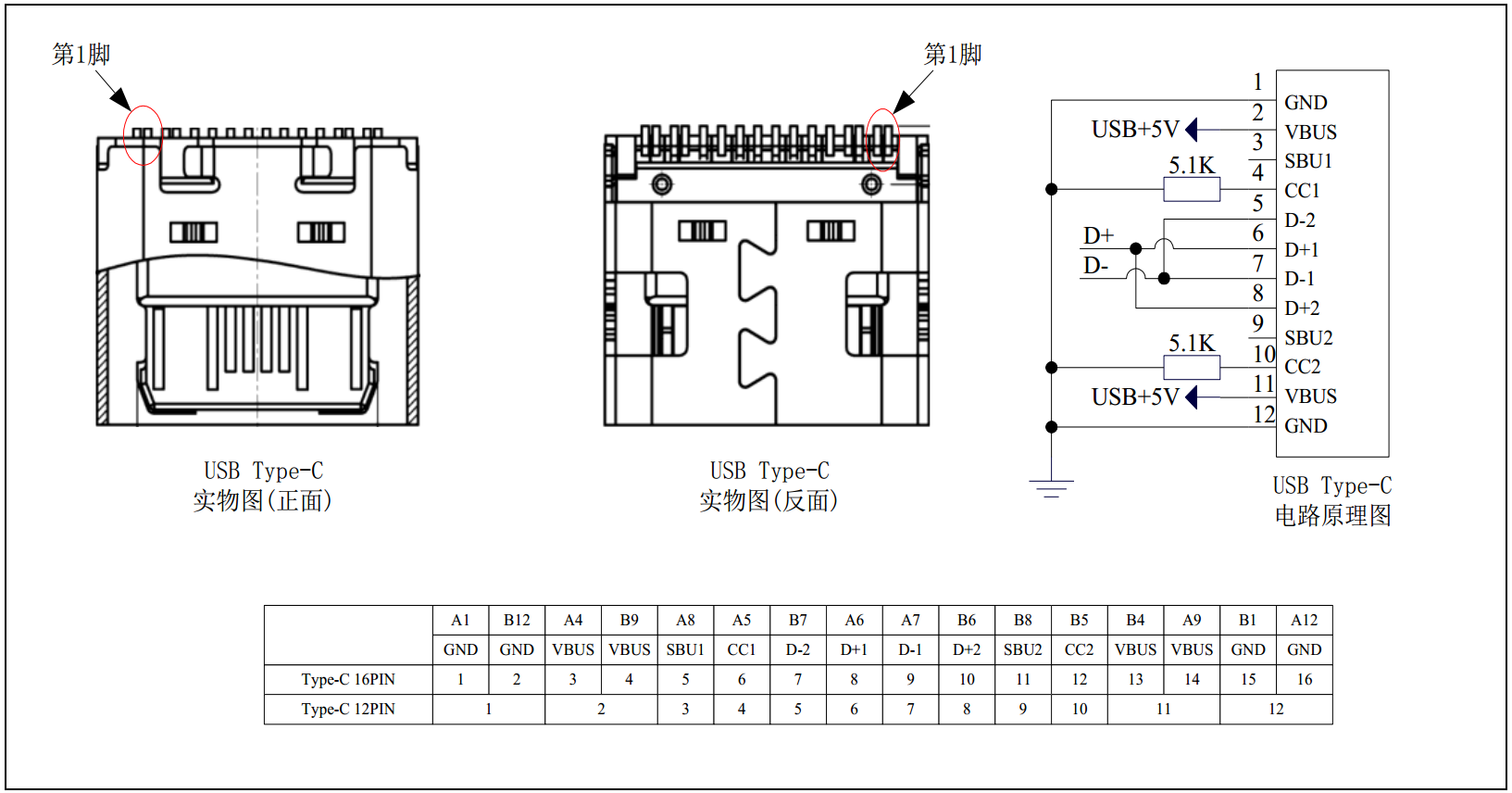

USB-TypeC 插座资料，供参考
