学习笔记|控制原理|STC32G单片机视频开发教程（冲哥）|第九集（上）：数码管驱动

[size=1.2em]1.认识数码管

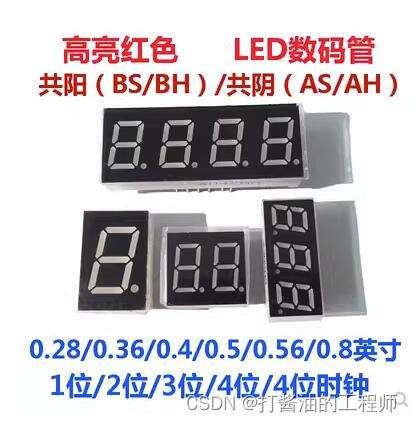

数码管按段数可分为七段数码管和八段数码管，八段数码管比七段数码管多一个发光二极管单元，也就是多一个小数点（DP）这个小数点可以更的表示数码管想要显示的内容；按能显示多少个（8）可分为1位、2位、3位、4位、5位、6位、7位等数码管。

​

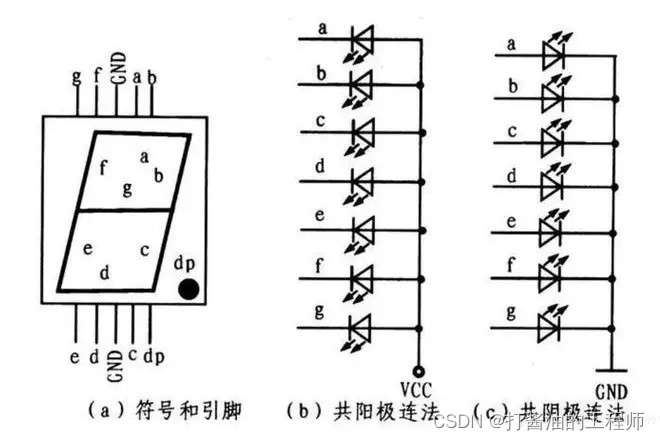

按发光二极管单元连接方式可分为共阳极数码管和共阴极数码管。共阳数码管是指将所有发光二极管的阳极接到一起形成公共阳极(COM)的数码管，共阳数码管在应用时应将公共极COM接到+5V，当某一字段发光二极管的阴极为低电平时，相应字段就点亮，当某一字段的阴极为高电平时，相应字段就不亮。共阴数码管是指将所有发光二极管的阴极接到一起形成公共阴极(COM)的数码管，共阴数码管在应用时应将公共极COM接到地线GND上，当某一字段发光二极管的阳极为高电平时，相应字段就点亮，当某一字段的阳极为低电平时，相应字段就不亮。

​

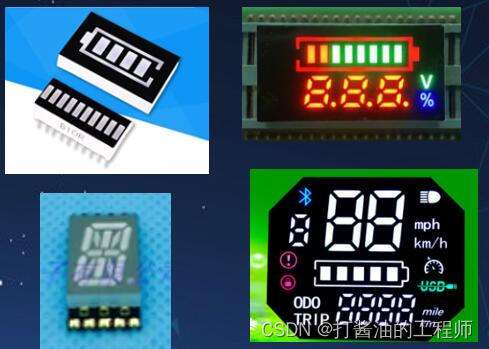

数码管内部是由多个发光二极管封装在一起组成，他们可以有很多种颜色，很多种外形，很多种样式，但是本质来说他们都是通过点亮内部的LED来显示的，只要面板做好了，理论可以显示任意的字符或者图案。

​

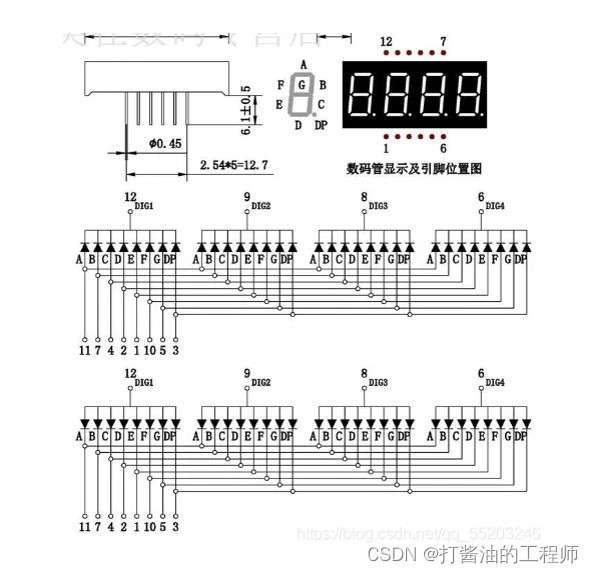

按发光二极管单元连接方式可分为共阳极数码管和共阴极数码管，尾缀A表示共阳,K表示共阴 4位数码管：

2.控制原理

​

​

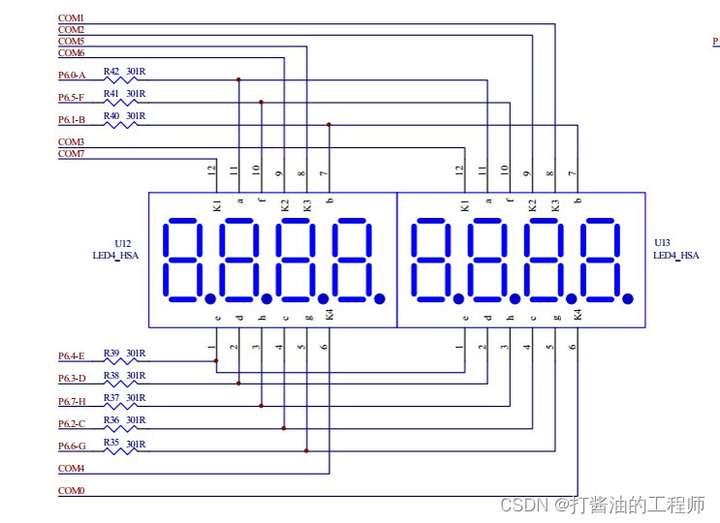

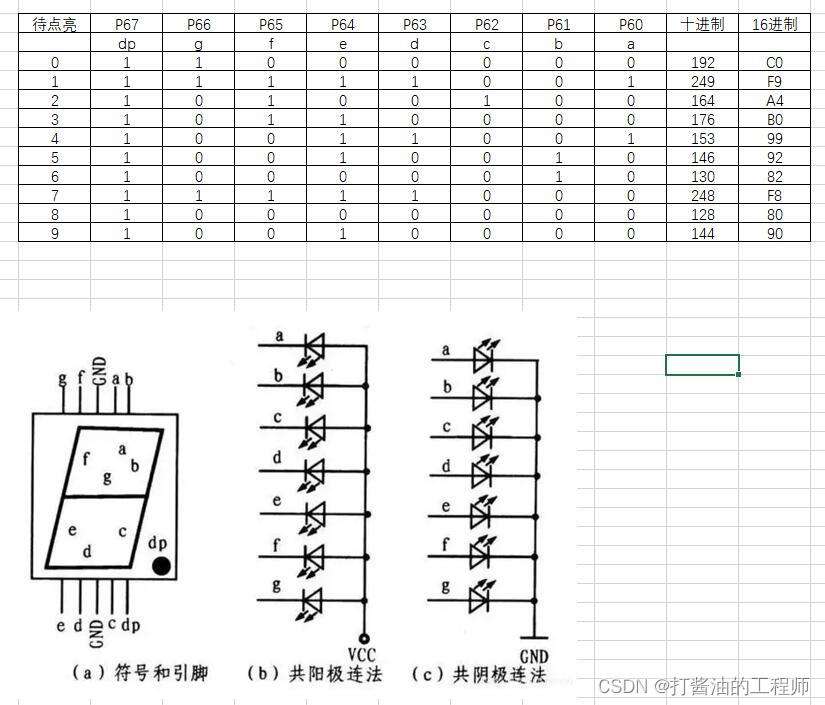

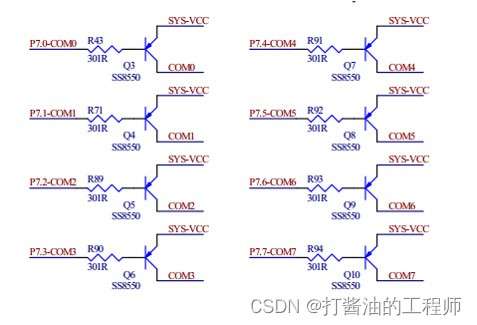

本节先点亮最后1个“8”，根据原理图，只需要P6和com0（P7.0)即可。 新建excel分析：

​

分别显示了二进制，10进制，16进制及对应关系。 可参考：进制之间的相互转换（超详细）。

十进制转换为任意进制
，方法都大同小异，本质都是采用 求余法，如果是转换为二进制，则就是对 2 求余，如果转换为八进制，则就是对 8 求余。依此类推，直到商为0终止，并反向取余数（将结果 从下往上 进行排序)。

其它进制转十进制
基数乘以指数的n次方 法 。基数：进制数值本身(比如二进制数 1010，1010就是基数)，指数：相应的进制值(二进制的指数就是：2，八进制的指数就是：8)，n：表示基数的位置，以小数点分割，左边的数从0开始数，右边的数(也就是小数点后面的数)从 -1开始数。

3.数码管实现0-9的显示
1.用数组定义0-9的内码
以“3.按键控制LED“工程为模板，新建“5.数码管”。 定义数码管显示数组：
u8 SEG_Tab[10] = {0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90}; //0-9
段码跟位码的区别
段指a b c d e f g dp等LED,段码是选择哪一划，位码是选择第几个8，

2.尝试用延时实现0-9的循环显示
用数组实现0至9的显示，数组索引可以用变量，这里定义u8 num。 main()函数修改如下：

void main()   //程序开始运行
{
        u8 num = 0;
        sys_init();
        usb_init();        //初始化USB代码
        EA = 1;


    while(1) //死循环
    {
                if( DeviceState != DEVSTATE_CONFIGURED )         //判断USB是否连接成功,最新版usb.h中该有定义
                        continue;
                if( bUsbOutReady )    //判断有没有接收到数据
                {
                        usb_OUT_done(); //接收应答（固定格式）
                }
                P70 = 0;                        //开启一个数码管
//---------------------------
                P6 = SEG_Tab[num];        //这个数码管输出断码
                num++;
                if(num>9)
                        num = 0;
                delay_ms(1000);
        }
}
实现了数码管0-9的循环。

3.用按键控制数字的加或者减。
调整while主循环代码，实现按键加减：

while(1) //死循环
    {
                if( DeviceState != DEVSTATE_CONFIGURED )         //判断USB是否连接成功,最新版usb.h中该有定义
                        continue;
                if( bUsbOutReady )    //判断有没有接收到数据
                {
                        usb_OUT_done(); //接收应答（固定格式）
                }
                P70 = 0;                        //开启一个数码管
////---------------------------
//                P6 = SEG_Tab[num];        //这个数码管输出断码
//                num++;
//                if(num>9)
//                        num = 0;
//                delay_ms(1000);
                P6 = SEG_Tab[num];        //这个数码管输出断码

                if (KEY1 == 0)
                {
                        delay_ms(10);
                        if (KEY1 == 0)
                        {
                                while(KEY1 == 0); //松开后继续执行以下程序
                                if(num<9)
                                        num++;

                        }
                }
                if (KEY2 == 0)
                {
                        delay_ms(10);
                        if (KEY2 == 0)
                        {
                                while(KEY2 == 0);
                                if(num>0)
                                        num--;

                        }
                }

        }
感觉有点单调，加个蜂鸣：

if (KEY2 == 0)
                        {
                                BEEP = 0;
                                delay_ms(10);
                                BEEP = 1;
                                while(KEY2 == 0);
                                if(num>0)
                                        num--;

                        }
先蜂鸣一声，松开按键后加或者减。

总结
1.了解数码管的数字内码的由来 2.学会数码管通过数组的方式获取数值

课后练习：
1.尝试使用数码管显示-   H  J    L   N   o  P   U  t  r 等字母或符号。 2.通过一个按键设置数码管显示数字0-9循环，在按一下另一个按键的时候，数码管上显示的数字几，蜂鸣器就响几声。
